《干粉砂浆原料组成.docx》由会员分享，可在线阅读，更多相关《干粉砂浆原料组成.docx（3页珍藏版）》请在第壹文秘上搜索。

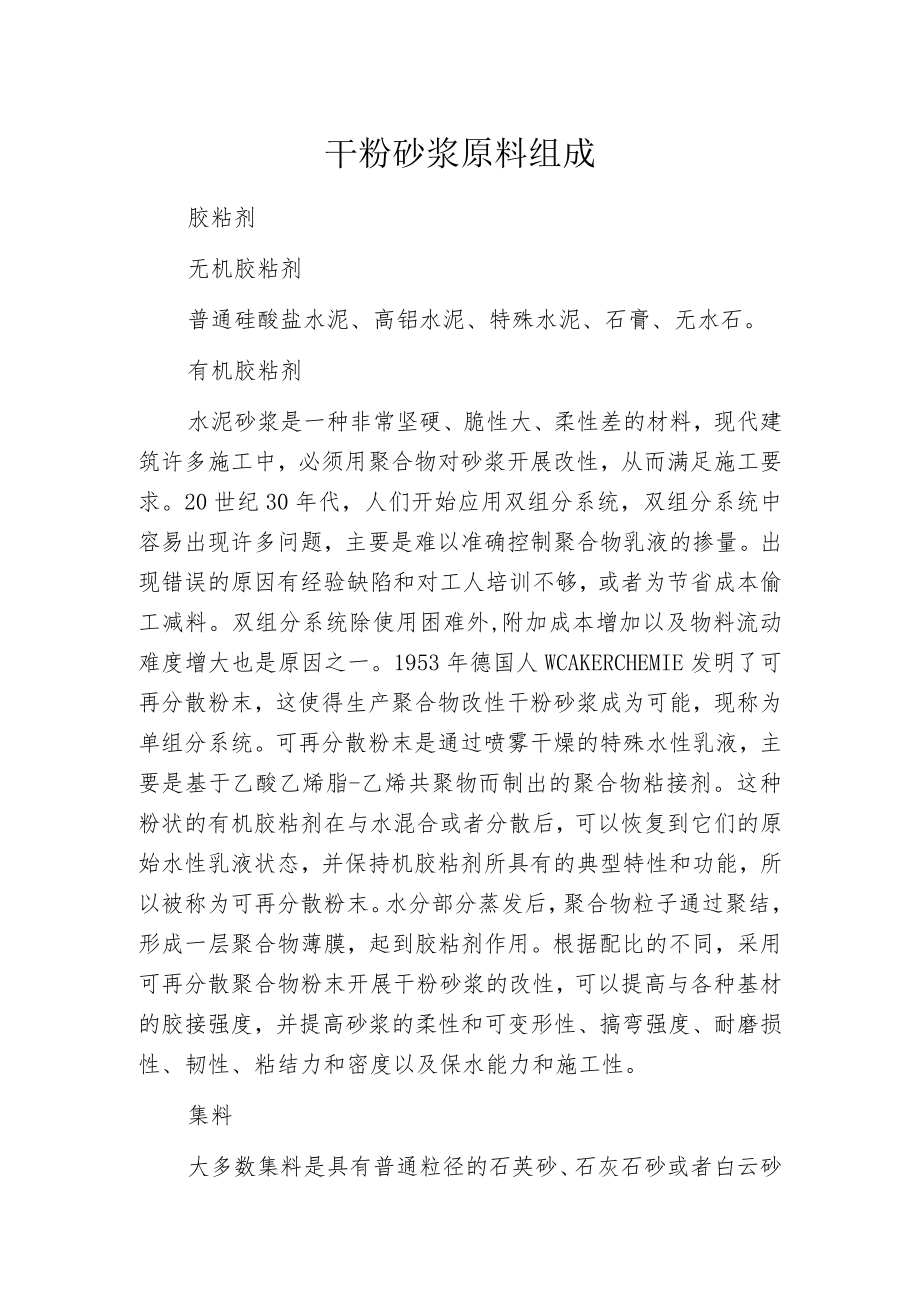

1、干粉砂浆原料组成胶粘剂无机胶粘剂普通硅酸盐水泥、高铝水泥、特殊水泥、石膏、无水石。有机胶粘剂水泥砂浆是一种非常坚硬、脆性大、柔性差的材料，现代建筑许多施工中，必须用聚合物对砂浆开展改性，从而满足施工要求。20世纪30年代，人们开始应用双组分系统，双组分系统中容易出现许多问题，主要是难以准确控制聚合物乳液的掺量。出现错误的原因有经验缺陷和对工人培训不够，或者为节省成本偷工减料。双组分系统除使用困难外,附加成本增加以及物料流动难度增大也是原因之一。1953年德国人WCAKERCHEMIE发明了可再分散粉末，这使得生产聚合物改性干粉砂浆成为可能，现称为单组分系统。可再分散粉末是通过喷雾干燥的特殊水性

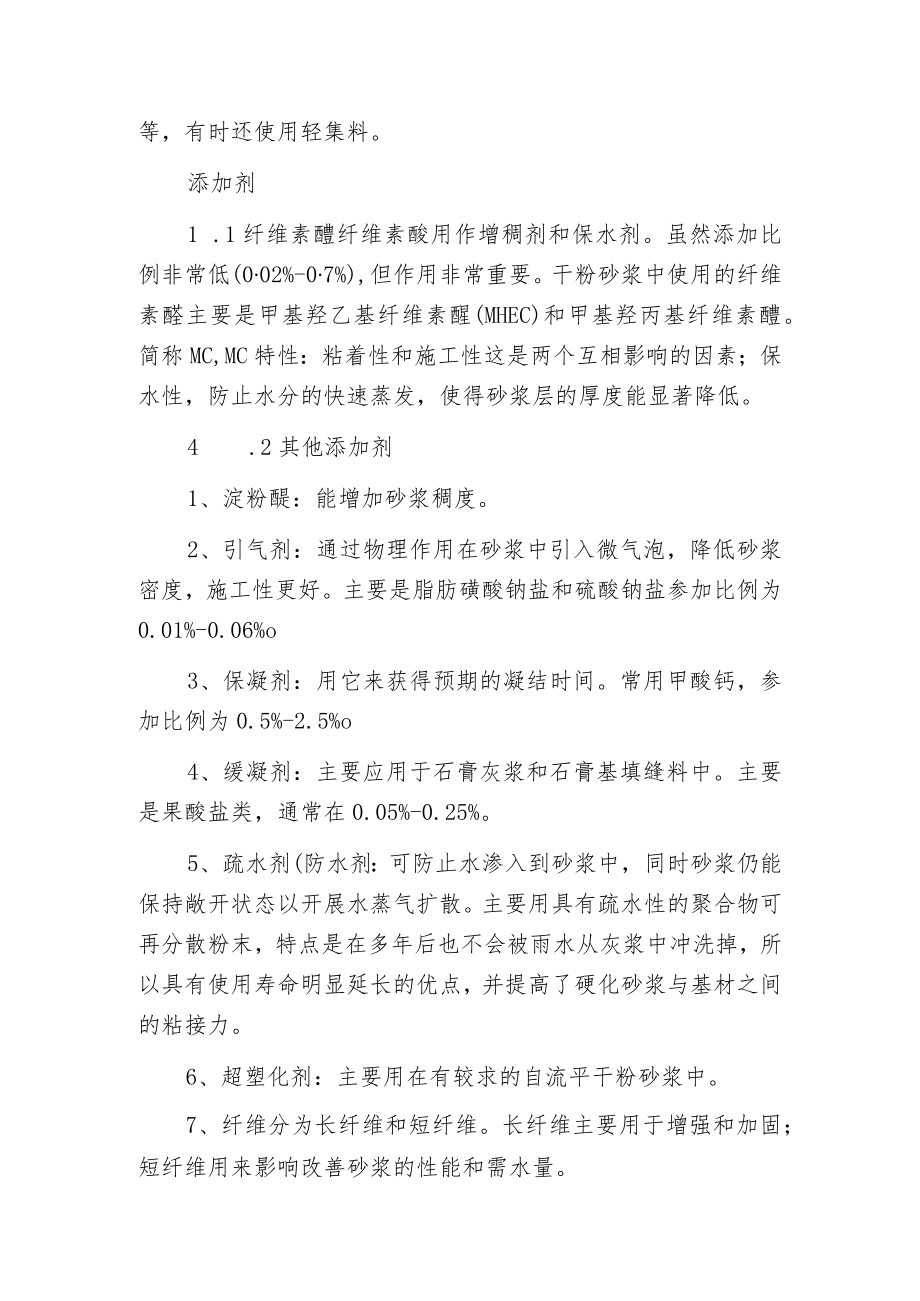

2、乳液，主要是基于乙酸乙烯脂-乙烯共聚物而制出的聚合物粘接剂。这种粉状的有机胶粘剂在与水混合或者分散后，可以恢复到它们的原始水性乳液状态，并保持机胶粘剂所具有的典型特性和功能，所以被称为可再分散粉末。水分部分蒸发后，聚合物粒子通过聚结，形成一层聚合物薄膜，起到胶粘剂作用。根据配比的不同，采用可再分散聚合物粉末开展干粉砂浆的改性，可以提高与各种基材的胶接强度，并提高砂浆的柔性和可变形性、搞弯强度、耐磨损性、韧性、粘结力和密度以及保水能力和施工性。集料大多数集料是具有普通粒径的石英砂、石灰石砂或者白云砂等，有时还使用轻集料。添加剂1 .1纤维素醴纤维素酸用作增稠剂和保水剂。虽然添加比例非常低(002

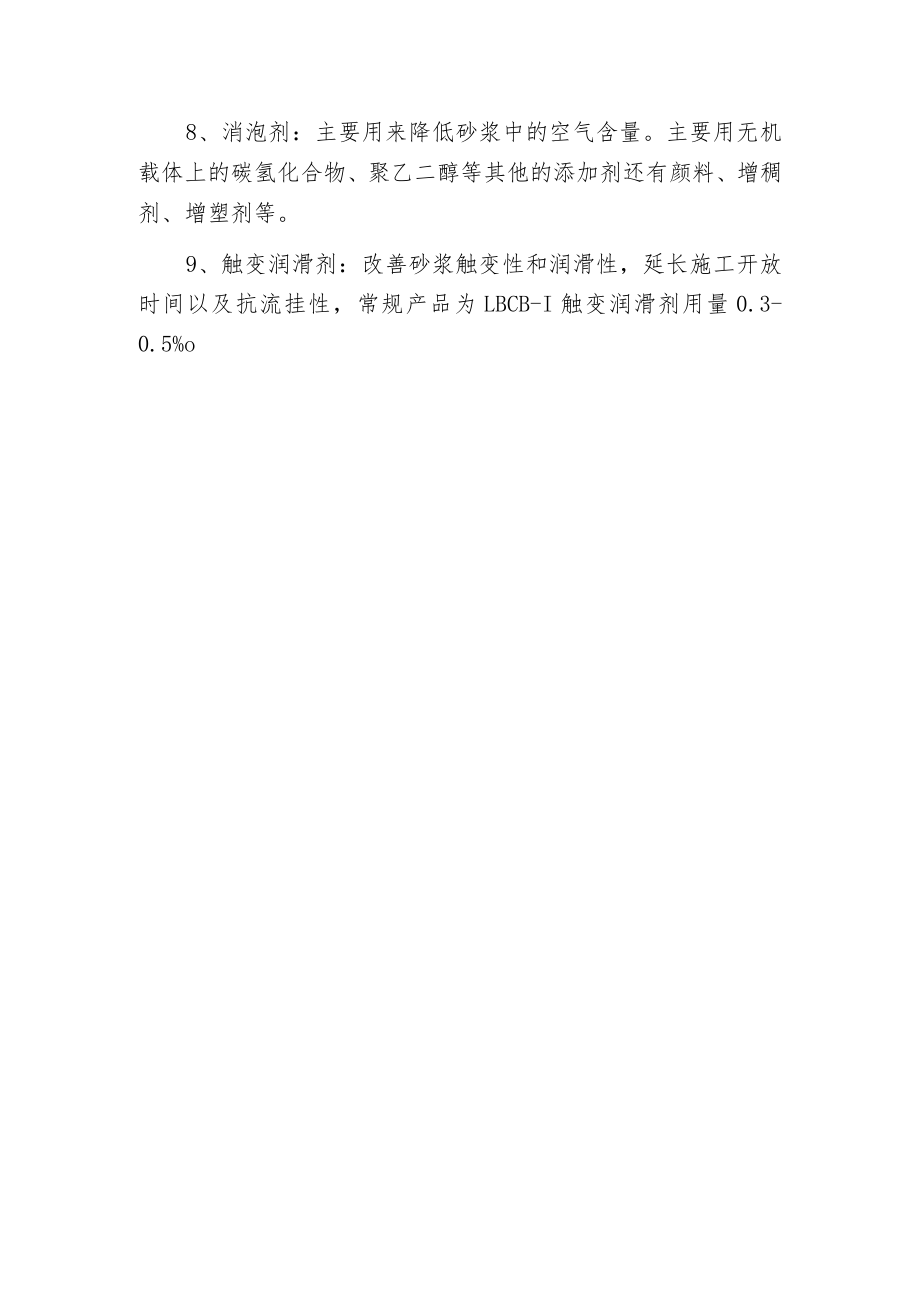

3、%-07%),但作用非常重要。干粉砂浆中使用的纤维素醛主要是甲基羟乙基纤维素醒(MHEC)和甲基羟丙基纤维素醴。简称MC,MC特性：粘着性和施工性这是两个互相影响的因素；保水性，防止水分的快速蒸发，使得砂浆层的厚度能显著降低。4 .2其他添加剂1、淀粉醍：能增加砂浆稠度。2、引气剂：通过物理作用在砂浆中引入微气泡，降低砂浆密度，施工性更好。主要是脂肪磺酸钠盐和硫酸钠盐参加比例为0.01%-0.06%o3、保凝剂：用它来获得预期的凝结时间。常用甲酸钙，参加比例为0.5%-2.5%o4、缓凝剂：主要应用于石膏灰浆和石膏基填缝料中。主要是果酸盐类，通常在0.05%-0.25%。5、疏水剂(防水剂：可防止水渗入到砂浆中，同时砂浆仍能保持敞开状态以开展水蒸气扩散。主要用具有疏水性的聚合物可再分散粉末，特点是在多年后也不会被雨水从灰浆中冲洗掉，所以具有使用寿命明显延长的优点，并提高了硬化砂浆与基材之间的粘接力。6、超塑化剂：主要用在有较求的自流平干粉砂浆中。7、纤维分为长纤维和短纤维。长纤维主要用于增强和加固；短纤维用来影响改善砂浆的性能和需水量。8、消泡剂：主要用来降低砂浆中的空气含量。主要用无机载体上的碳氢化合物、聚乙二醇等其他的添加剂还有颜料、增稠剂、增塑剂等。9、触变润滑剂：改善砂浆触变性和润滑性，延长施工开放时间以及抗流挂性，常规产品为LBCB-I触变润滑剂用量0.3-0.5%o
