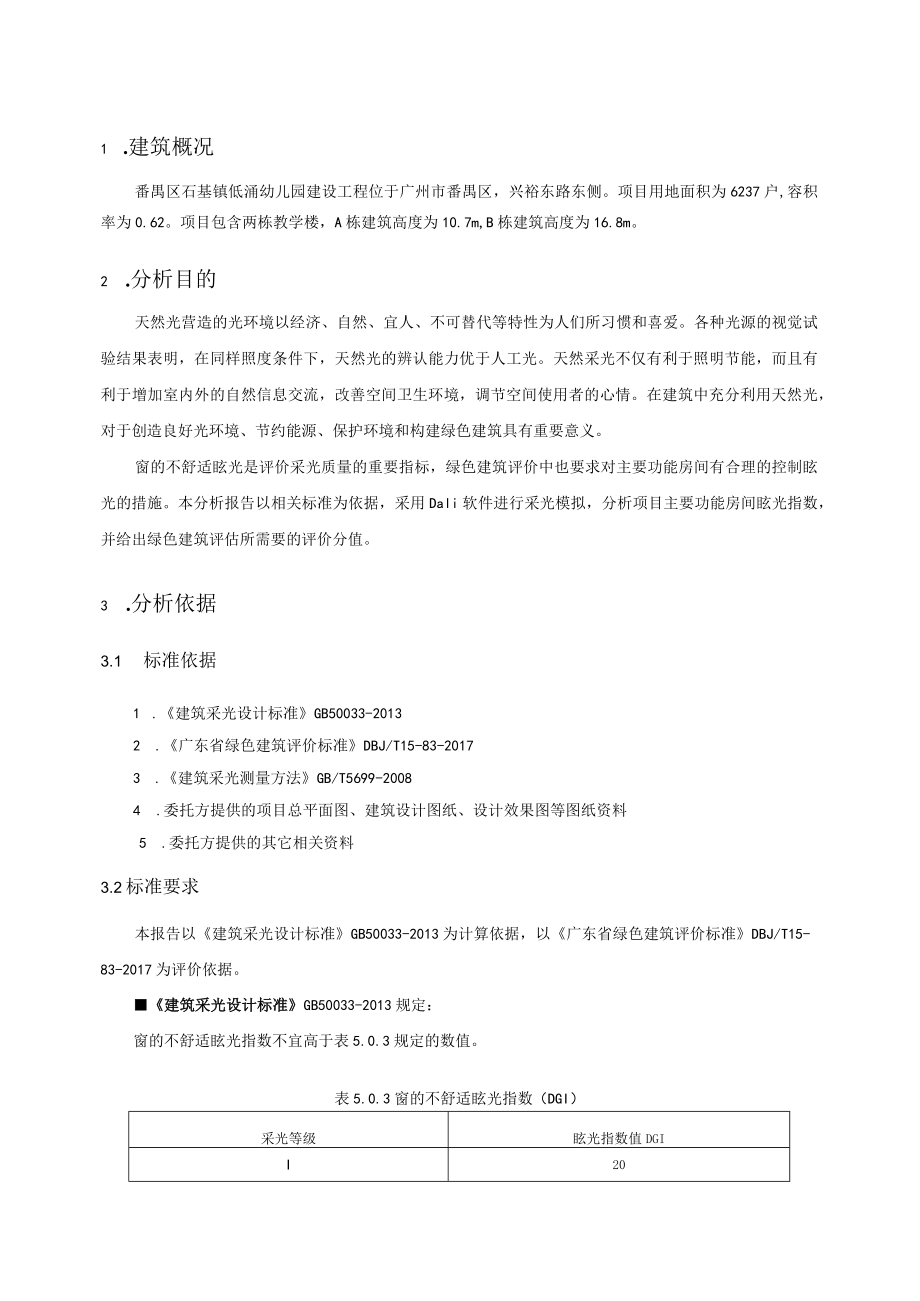

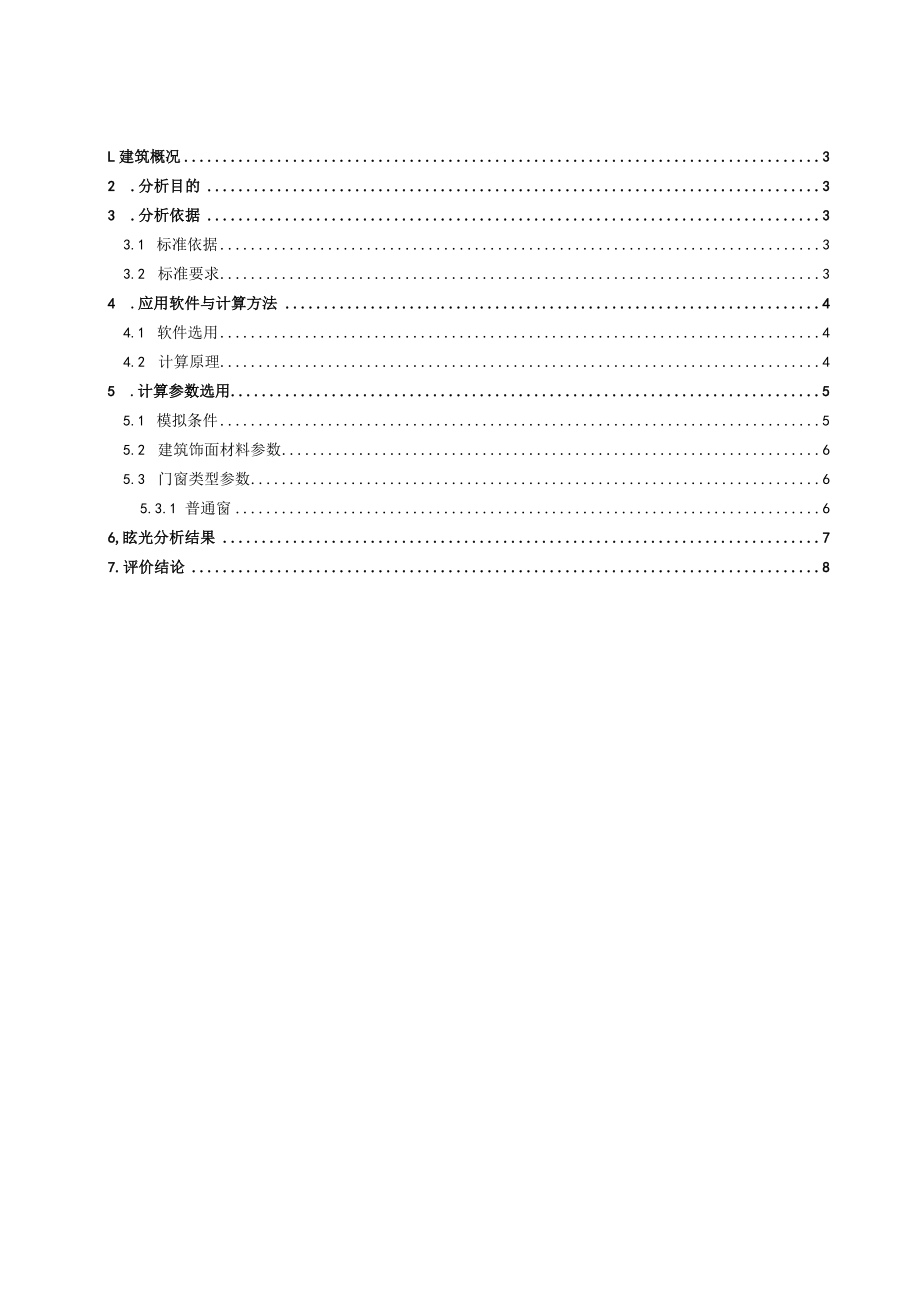

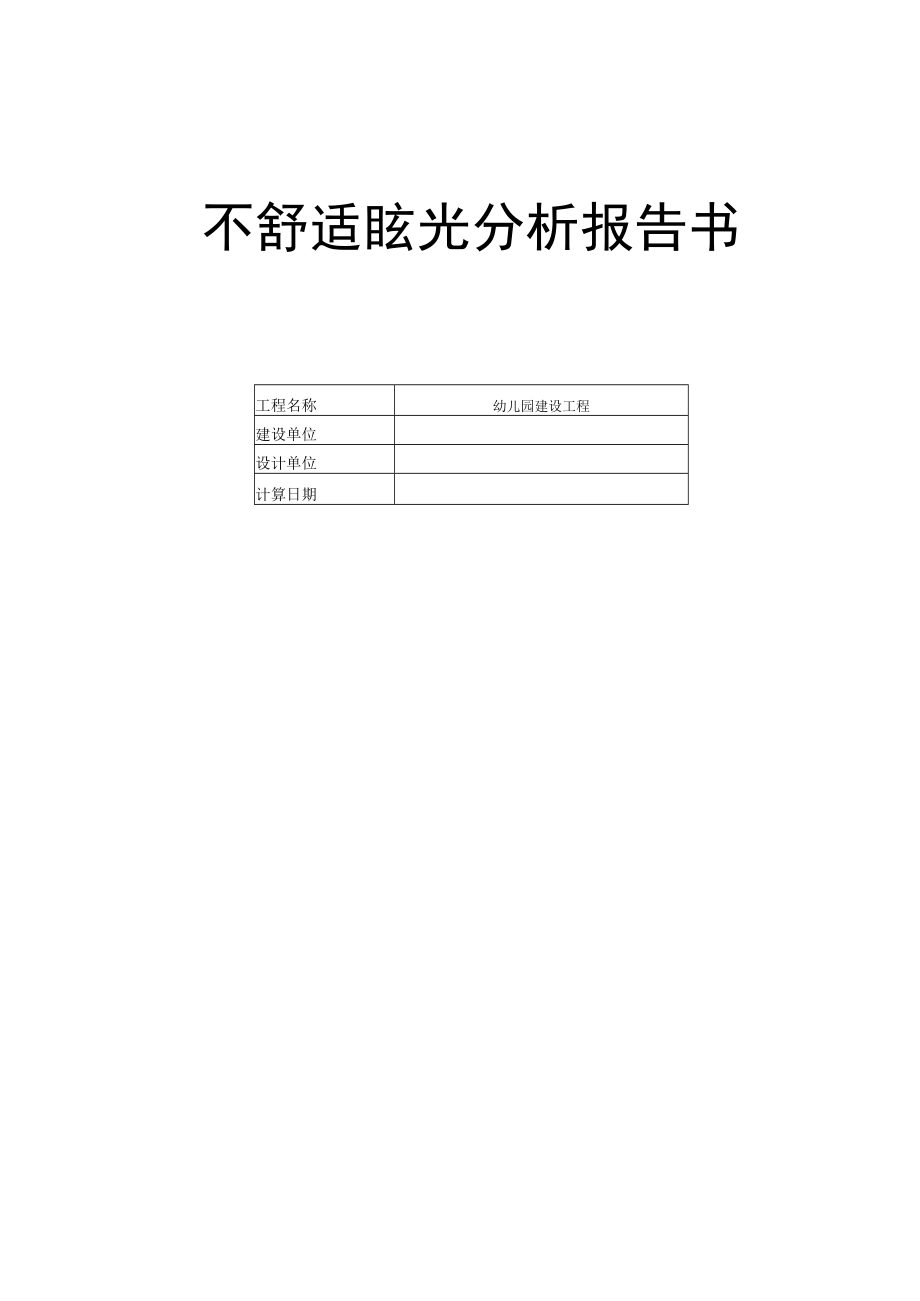

1、不舒适眩光分析报告书工程名称幼儿园建设工程建设单位设计单位计算日期L建筑概况32 .分析目的33 .分析依据33.1 标准依据33.2 标准要求34 .应用软件与计算方法44.1 软件选用44.2 计算原理45 .计算参数选用55.1 模拟条件55.2 建筑饰面材料参数65.3 门窗类型参数65.3.1 普通窗66,眩光分析结果77.评价结论81 .建筑概况番禺区石基镇低涌幼儿园建设工程位于广州市番禺区，兴裕东路东侧。项目用地面积为6237户,容积率为0.62。项目包含两栋教学楼，A栋建筑高度为10.7m,B栋建筑高度为16.8m。2 .分析目的天然光营造的光环境以经济、自然、宜人、不可替代等
2、特性为人们所习惯和喜爱。各种光源的视觉试验结果表明，在同样照度条件下，天然光的辨认能力优于人工光。天然采光不仅有利于照明节能，而且有利于增加室内外的自然信息交流，改善空间卫生环境，调节空间使用者的心情。在建筑中充分利用天然光，对于创造良好光环境、节约能源、保护环境和构建绿色建筑具有重要意义。窗的不舒适眩光是评价采光质量的重要指标，绿色建筑评价中也要求对主要功能房间有合理的控制眩光的措施。本分析报告以相关标准为依据，采用Dali软件进行采光模拟，分析项目主要功能房间眩光指数，并给出绿色建筑评估所需要的评价分值。3 .分析依据3.1 标准依据1 .建筑采光设计标准GB50033-20132 .广东
3、省绿色建筑评价标准DBJ/T15-83-20173 .建筑采光测量方法GB/T5699-20084 .委托方提供的项目总平面图、建筑设计图纸、设计效果图等图纸资料5 .委托方提供的其它相关资料3.2标准要求本报告以建筑采光设计标准GB50033-2013为计算依据，以广东省绿色建筑评价标准DBJ/T15-83-2017为评价依据。建筑采光设计标准GB50033-2013规定：窗的不舒适眩光指数不宜高于表5.0.3规定的数值。表5.0.3窗的不舒适眩光指数（DGI）采光等级眩光指数值DGII20II23III25IV27V28广东省绿色建筑评价标准DBJ/T15-83-2017规定：8.2.7改
4、善建筑室内天然采光效果，评价总分值为14分，并按下列规则分别评分并累计：1 .主要功能房间有合理的控制眩光措施，得6分；2 .内区采光系数满足采光要求的面积比例达到60队得4分；3 .根据地下空间平均采光系数不小于0.5%的面积与首层地下室面积的比例，按表8.2.7的规则评分，最高得4分。4,应用软件与计算方法4.1软件选用本报告采用绿建斯维尔采光分析软件Dali建模.Dali是国内首款与国标建筑采光设计标准GB50033-20I3配套的软件，支持广东省绿色建筑评价标准DBJ/T15-83-2017的采光指标要求。软件以RadianCe为计算核心，将计算结果返回到Dali进行处理分析。Dali
5、可对眩光指数、达标率、地下采光、内区采光、视野率等进行快速分析，并根据不同需求生成不舒适眩光分析报告书等系列采光分析报告书。Dali已通过了建筑采光设计标准GB50033-2013标准编制组的鉴定，获得国家建筑工程质量监督检验中心鉴定报告，编号BETCGMJe_20141。同时，DaIi还通过了住房和城乡建设部科技发展促进中心专家组评审鉴定，获得建设行业科技成果评估证书，编号建科评2014069,评估委员会认定软件总体已达到国内领先水平。4.2计算原理窗的不舒适眩光指数（DGD可按下列公式计算:DGl=IolgZGuGn=0.478liv608Lb+0.0705Lsp=exp(35.2-0.3
6、1889-1.22e-2z9)10+(21+0.26667a-0.002963a2)10-5/72式中：Gn-眩光常数；LS-窗亮度，通过窗所看到的天空、遮挡物和地面的加权平均亮度（cd/m2）；Lb-背景亮度，观察者视野内各表面的平均亮度（cd/m?）；-窗对计算点形成的立体角（sr）；Q.一考虑窗位置修正的立体角（sr）；P-古斯位置指数-窗对角线与窗垂直方向的夹角；-观察者眼睛与窗中心点的连线与视线方向的夹角。窗的不舒适眩光计算各角度示意图5 .计算参数选用5.1 模拟条件天空状态：CIE全阴天空，室外照度IOOOOIx周边环境：考虑分析区内的建筑物之间遮挡室内环境，忽略室内家具类设施的
7、影响，只考虑永久固定的顶棚、地面和墙面、。5.2 建筑饰面材料参数建筑饰面材料选用与反射比取值部位反射比材料设计取值备注顶棚0.75地面0.30墙面0.60外表面0.50注1：数据参考自：建筑采光设计标准GB50033-2013附录D表D.0.5；5.3 门窗类型参数窗的不舒适眩光是评价采光质量的重要指标，在计算眩光指数时，窗以及透光门都会结果产生影响，本章对计算中必要的门窗参数进行统计。5.3.1 普通窗门窗编号宽度(mm)高度(mm)窗框类型玻璃类型可见光透射比玻璃反射比15001800单层铝窗6mm透明玻璃0.770.08C35I2135003600单层铝窗6mm透明玻璃0.770.08
8、C35121a35003600单层铝窗6mm透明玻璃0.77().08C362436002000单层铝窗6mm透明玻璃0.770.08C4415744003600单层铝窗6mm透明玻璃0.770.08C44157a44(X)3600单层铝窗6mm透明玻璃0.77().08BYC05155001500单层铝窗6mm透明玻璃0.770.08BYC08108001000单层铝窗6mm透明玻璃0.770.08C062760020单层铝窗6mm透明玻璃0.770.08C081658001650单层铝窗6mm透明玻璃0.770.08C1I15HOO1500单层铝窗6mm透明玻璃0.770.08C!2271
9、2002700单层铝窗6mm透明玻璃0.77().08C152715002700单层铝窗6mm透明玻璃0.770.08C182418801500单层铝窗6mm透明玻璃0.770.08C2024200()2700单层铝窗6mm透明玻璃0.770.08C202720002700单层铝窗6mm透明玻璃0.770.08C242724002700单层铝窗6mm透明玻璃0.770.08C3027300()1500单层铝窗6mm透明玻璃0.77().08C32135532001500单层铝窗6mm透明玻璃0.770.08C3215732003600单层铝窗6mm透明玻璃0.770.08C32157a3200
10、3600单层铝窗6mm透明玻璃0.770.08C329932001500单层铝窗6mm透明玻璃0.770.08C3299a32003600单层铝窗6mm透明玻嘀0.770.08C362436002700单层铝窗6mm透明玻璃0.770.08C362736002700单层铝窗6mm透明玻璃0.770.08DK122412002400单层铝窗6mm透明玻璃0.770.08DK152415001800单层铝窗6mm透明玻璃0.770.08FCB182718002700单层铝窗6mm透明玻璃0.770.08FCB973297003200单层铝窗6mm透明玻璃0.770.08透光门-TLM5O21500
11、02100单层铝窗6mm透明玻璃0.770.08注：计算考虑了外窗玻璃的污染折减系数影响，系数取值0.9。6 .眩光分析结果计算参数选定后，利用门窗参数等进行不舒适眩光指数计算，结果如下表所示:楼层房间编号房间类型采光等级采光类型房间面积(m2)眩光指数DGIDGI限值结论1101起居室IV侧面134.5816.227满足103起居室IV侧面133.4716.027满足102起居室IV侧面133.4716.327满足2201起居室IV侧面134.5814.827满足202起居室IV侧面134.7315.027满足203起居室IV侧面133.4714.427满足204办公室IIl侧面81.351
12、6.725满足205专用教室III侧面81.3516.825满足206专用教室III侧面75.1516.825满足3301起居室IV侧面134.5815.727满足302起居室IV侧面134.7315.927满足303起居室IV侧面133.4716.127满足4401会议室III侧面111.2714.925满足403办公室III侧面57.4016.225满足402会议室III侧面111.3916.125满足7 .评价结论通过计算分析，同时依据建筑采光设计标准GB50033-2013对本项目的个主要功能房间进行眩光分析计算，其中2个房间不满足标准限值要求，根据广东省绿色建筑评价标准DBJ/T15-83-2017的8.2.7条款要求，本项目合理控制眩光项得分为分。
