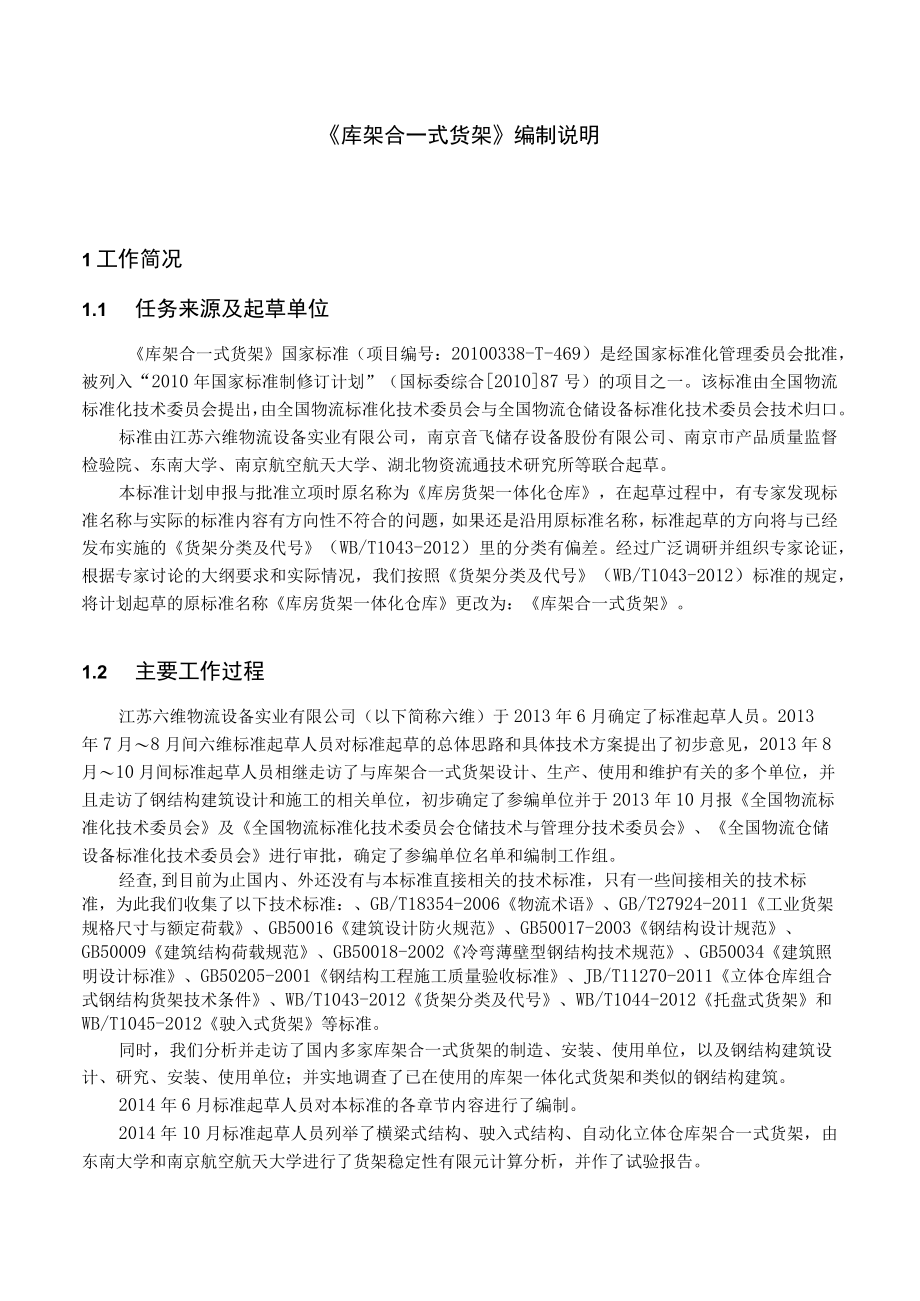

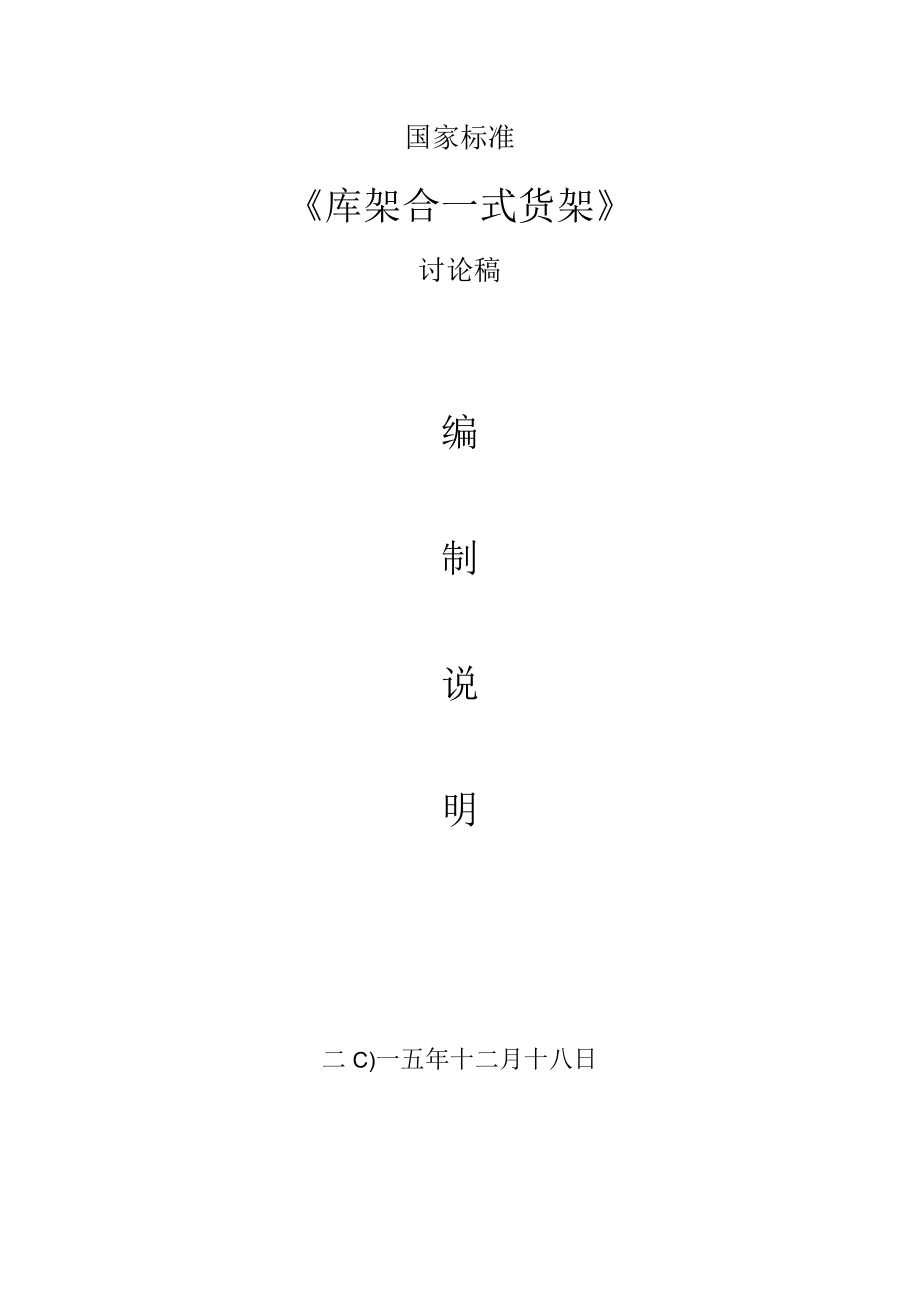

1、国家标准库架合一式货架讨论稿编制说明二C)一五年十二月十八日库架合一式货架编制说明1工作简况1.1 任务来源及起草单位库架合一式货架国家标准（项目编号：20100338-T-469）是经国家标准化管理委员会批准，被列入“2010年国家标准制修订计划”（国标委综合201087号）的项目之一。该标准由全国物流标准化技术委员会提出，由全国物流标准化技术委员会与全国物流仓储设备标准化技术委员会技术归口。标准由江苏六维物流设备实业有限公司，南京音飞储存设备股份有限公司、南京市产品质量监督检验院、东南大学、南京航空航天大学、湖北物资流通技术研究所等联合起草。本标准计划申报与批准立项时原名称为库房货架一体化
2、仓库，在起草过程中，有专家发现标准名称与实际的标准内容有方向性不符合的问题，如果还是沿用原标准名称，标准起草的方向将与已经发布实施的货架分类及代号（WB/T1043-2012）里的分类有偏差。经过广泛调研并组织专家论证，根据专家讨论的大纲要求和实际情况，我们按照货架分类及代号（WB/T1043-2012）标准的规定，将计划起草的原标准名称库房货架一体化仓库更改为：库架合一式货架。1.2 主要工作过程江苏六维物流设备实业有限公司（以下简称六维）于2013年6月确定了标准起草人员。2013年7月8月间六维标准起草人员对标准起草的总体思路和具体技术方案提出了初步意见，2013年8月10月间标准起草人
3、员相继走访了与库架合一式货架设计、生产、使用和维护有关的多个单位，并且走访了钢结构建筑设计和施工的相关单位，初步确定了参编单位并于2013年10月报全国物流标准化技术委员会及全国物流标准化技术委员会仓储技术与管理分技术委员会、全国物流仓储设备标准化技术委员会进行审批，确定了参编单位名单和编制工作组。经查,到目前为止国内、外还没有与本标准直接相关的技术标准，只有一些间接相关的技术标准，为此我们收集了以下技术标准：、GB/T18354-2006物流术语、GB/T27924-2011工业货架规格尺寸与额定荷载、GB50016建筑设计防火规范、GB50017-2003钢结构设计规范、GB50009建筑
4、结构荷载规范、GB50018-2002冷弯薄壁型钢结构技术规范、GB50034建筑照明设计标准、GB50205-2001钢结构工程施工质量验收标准、JB/T11270-2011立体仓库组合式钢结构货架技术条件、WB/T1043-2012货架分类及代号、WB/T1044-2012托盘式货架和WB/T1045-2012驶入式货架等标准。同时，我们分析并走访了国内多家库架合一式货架的制造、安装、使用单位，以及钢结构建筑设计、研究、安装、使用单位；并实地调查了已在使用的库架一体化式货架和类似的钢结构建筑。2014年6月标准起草人员对本标准的各章节内容进行了编制。2014年10月标准起草人员列举了横梁式

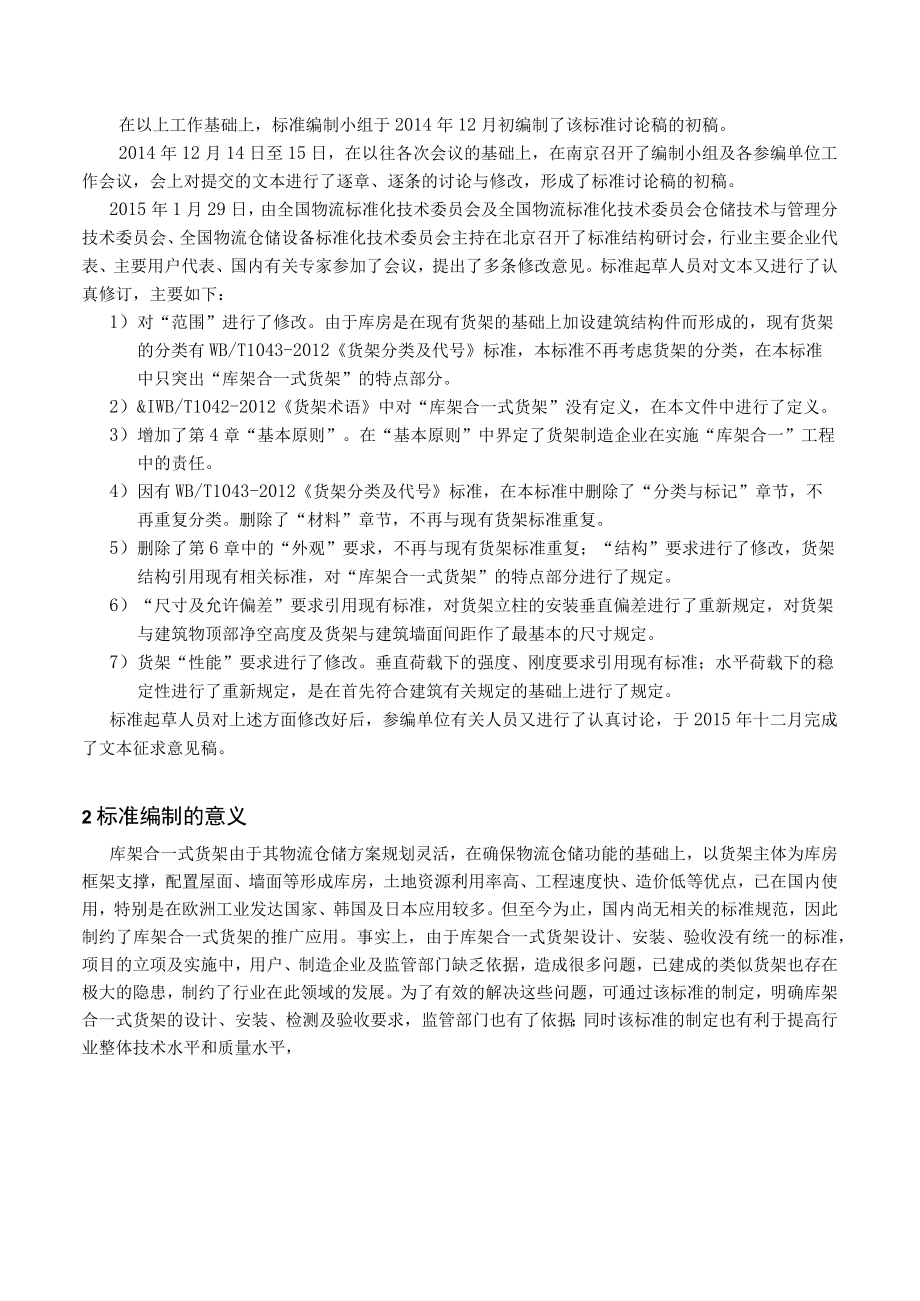

5、结构、驶入式结构、自动化立体仓库架合一式货架，由东南大学和南京航空航天大学进行了货架稳定性有限元计算分析，并作了试验报告。在以上工作基础上，标准编制小组于2014年12月初编制了该标准讨论稿的初稿。2014年12月14日至15日，在以往各次会议的基础上，在南京召开了编制小组及各参编单位工作会议，会上对提交的文本进行了逐章、逐条的讨论与修改，形成了标准讨论稿的初稿。2015年1月29日，由全国物流标准化技术委员会及全国物流标准化技术委员会仓储技术与管理分技术委员会、全国物流仓储设备标准化技术委员会主持在北京召开了标准结构研讨会，行业主要企业代表、主要用户代表、国内有关专家参加了会议，提出了多条修
6、改意见。标准起草人员对文本又进行了认真修订，主要如下：1）对“范围”进行了修改。由于库房是在现有货架的基础上加设建筑结构件而形成的，现有货架的分类有WB/T1043-2012货架分类及代号标准，本标准不再考虑货架的分类，在本标准中只突出“库架合一式货架”的特点部分。2） &IWB/T1042-2012货架术语中对“库架合一式货架”没有定义，在本文件中进行了定义。3）增加了第4章“基本原则”。在“基本原则”中界定了货架制造企业在实施“库架合一”工程中的责任。4）因有WB/T1043-2012货架分类及代号标准，在本标准中删除了“分类与标记”章节，不再重复分类。删除了“材料”章节，不再与现有货架标
7、准重复。5）删除了第6章中的“外观”要求，不再与现有货架标准重复；“结构”要求进行了修改，货架结构引用现有相关标准，对“库架合一式货架”的特点部分进行了规定。6）“尺寸及允许偏差”要求引用现有标准，对货架立柱的安装垂直偏差进行了重新规定，对货架与建筑物顶部净空高度及货架与建筑墙面间距作了最基本的尺寸规定。7）货架“性能”要求进行了修改。垂直荷载下的强度、刚度要求引用现有标准；水平荷载下的稳定性进行了重新规定，是在首先符合建筑有关规定的基础上进行了规定。标准起草人员对上述方面修改好后，参编单位有关人员又进行了认真讨论，于2015年十二月完成了文本征求意见稿。2标准编制的意义库架合一式货架由于其物
8、流仓储方案规划灵活，在确保物流仓储功能的基础上，以货架主体为库房框架支撑，配置屋面、墙面等形成库房，土地资源利用率高、工程速度快、造价低等优点，已在国内使用，特别是在欧洲工业发达国家、韩国及日本应用较多。但至今为止，国内尚无相关的标准规范，因此制约了库架合一式货架的推广应用。事实上，由于库架合一式货架设计、安装、验收没有统一的标准，项目的立项及实施中，用户、制造企业及监管部门缺乏依据，造成很多问题，已建成的类似货架也存在极大的隐患，制约了行业在此领域的发展。为了有效的解决这些问题，可通过该标准的制定，明确库架合一式货架的设计、安装、检测及验收要求，监管部门也有了依据；同时该标准的制定也有利于提
9、高行业整体技术水平和质量水平，有利于满足用户对库架合一式货架使用日益提高的需求，有利于行业的正常发展。本标准的制订，不仅能有针对性地规范行业内库架合一式货架的技术要求和安装验收要求，而且对全面提高我国库架合一式货架的推广应用水平起着积极的作用，因此制订此标准至关重要。3标准编制相关说明3.1 编制的原则积极采用国际标准和国外先进标准是我国的一项重要技术经济政策，是技术引进的重要组成部分。制订标准应做到技术先进，经济合理，安全可靠，适合国情，使之成为世界先进水平。我们是按照上述精神和要求开展工作的。对于本标准的制订，由于国内、外均无直接相关的标准，鉴于本标准的主体类似货架和建筑钢结构的组合，因此
10、我们主要参照采用了最新版本的GB/T27924-2011工业货架规格尺寸与额定荷载、GB50009建筑结构荷载规范、GB50016建筑设计防火规范、GB50017-2003钢结构设计规范、GB50018-2002冷弯薄壁型钢结构技术规范、GB50034建筑照明设计标准、GB50205-2001钢结构工程施工质量验收标准、GB/T30675阁楼式货架、JB/T9018T999有轨巷道式高层货架仓库设计规范、JB/T11270-2011立体仓库组合式钢结构货架技术条件、WB/T1044-2012托盘式货架和WB/T1045-2012驶入式货架等标准。标准制订还考虑了国内该行业现状并吸收了近年来该行
11、业在产品制造、试验研究等方面取得的经验和成果。本标准的编写及规范性技术要素内容的确定是依据GB/T1.1-2009标准化工作导则第1部分：标准的结构和编写。3.2 标准主要内容及说明库架合一式货架，一般是指以仓储托盘货物单元的托盘式货架（横梁式货架）、驶入式货架、阁楼式货架、穿梭板式货架和自动化立体仓库货架等为主体，经与屋面、墙面等组装而成的库房中货架。由于货架行业和货架形式以及技术的口新月异，今后可能发展出更多的结构形式，为保证标准的完整性和延续性，本标准的编制主要以目前常见的托盘式货架（横梁式货架）、驶入式货架、穿梭板式货架、阁楼式货架和自动化立体仓库货架为主，以此形成的库架合一式货架。下
12、面就标准的主要规范性技术内容确定进行说明：3.2.1第1章“范围”库架合一式货架是以冷弯薄壁型钢为主要结构件，采用组装方式而制成的，以此为主要支撑，承受建筑结构荷载，形成货物存储货架与库房建筑一体化，即“库架合一”。本标准范围只限于货架部分，规定了库架合一式货架的术语和定义、基本原则、要求、试验方法和检验规则。GB/T18354WBT1042-2012界定的术语和定义适用于本文件。GB50017-2003.GB50018-2002、JB/T9018-1999JB/T11270-2011WB/T1044-2012WB/T1045-2012的术语和定义作了本文件的参考，并增加了本文件不可缺少的术语
13、和定义。3.2.3第4章“基本原则”由于库架合一工程项目由物流仓储设备制造企业与建筑单位共同实施完成，房屋建筑有国家相关法律和规章制度的规定及有关国家标准规定，因此，在本标准中增加“基本原则”章节的4.1、4.2、4.3、4.4、4.6、4.7,明确货架制造企业责任。库架合一式货架应考虑采光、照明、电气、通风、采暖及消防等建筑功能方面的要求。物流仓储的货架类型多种，不是所有的类型都适合做成库架合一。在本章节中4.5进行了阐述“托盘式货架（横梁式货架）、驶入式货架、重力式货架、阁楼式货架、穿梭车式货架、自动化立体仓库货架可用于库架合一；搁板式（人工存取货物）货架、悬臂式货架、移动式货架、流利式货
14、架、抽屉式货架、旋转式货架、压入式货架及货架高度不大于6m的货架，不宜用于库架合一”。货架高度不宜小于6m是考虑库架合一项目的实用性和经济性，也参考了CECS23:90钢货架结构设计规范中3.3.3构造的一般规定。另外，库架合一式货架与不承载建筑结构荷载的货架有许多共同之处，在本标准中增加了4.8”货架构件的材料及构件表面防腐处理要求，产品的标志、包装、运输、贮存，应符合现行相关货架标准的规定”，在后面的章节中不再阐述。库房、货架一体化项目实施应符合国家现行相关法律、规章制度的规定。货架兼作建筑物承重结构，应符合GB50009建筑结构荷载规范的规定，抗震要求应符合GB50011建筑抗震设计规范
15、的规定。明确了库房、货架一体化项目设计应由货架制造企业和建筑监督管理机构认可的科研院所共同设计完成。货架制造企业只限于库架合一中货架部分的货物仓储方案设计，即货架储存方式选型、货格尺寸及承载、钢货架组装结构及构件设计，确定钢货架材料及表面防腐处理。库房、货架一体化项目建筑钢结构部分的施工，应由建筑监督管理机构认可的单位进行。货架验收应符合本标准第5章要求的规定，建筑钢结构部分应符合GB50205-2001钢结构工程施工质量验收标准的规定。本标准提出货架的强度、刚度及稳定性的性能要求,在满足仓储货物的条件下，还应符合建筑结构荷载及建筑抗震要求。3.2.4第5章“要求”由于库架合一式货架的载荷和结构形式已超出了纯货架的概念，其承受的荷载也不仅仅是货物的载荷，还要包括建筑设计时需要考虑的载荷，如风、雪等的附加荷载；因此其主要承载结构及构件选用将直接关系到整体结构的安全，因此在本章中，参照钢结构设计规范对主要承载结构、尺寸及允许偏差和性能提出了专门的要求，以保证整体结构的安全。3.2.4.1第5.1章节“结构”本章节根据产品的各类结构和类型，从安全角度和工艺角度对产品的不同部位按照货架和与建筑有关方面分别提出了结构方面应达到的要求，特别是对涉及建筑部分的结构要求按钢结构的要求进行提出，确保结构的安全要求；对货架主体的结构要求也做出了具体要求。库架合一采用薄壁冷弯型钢结构件组装而成，一
