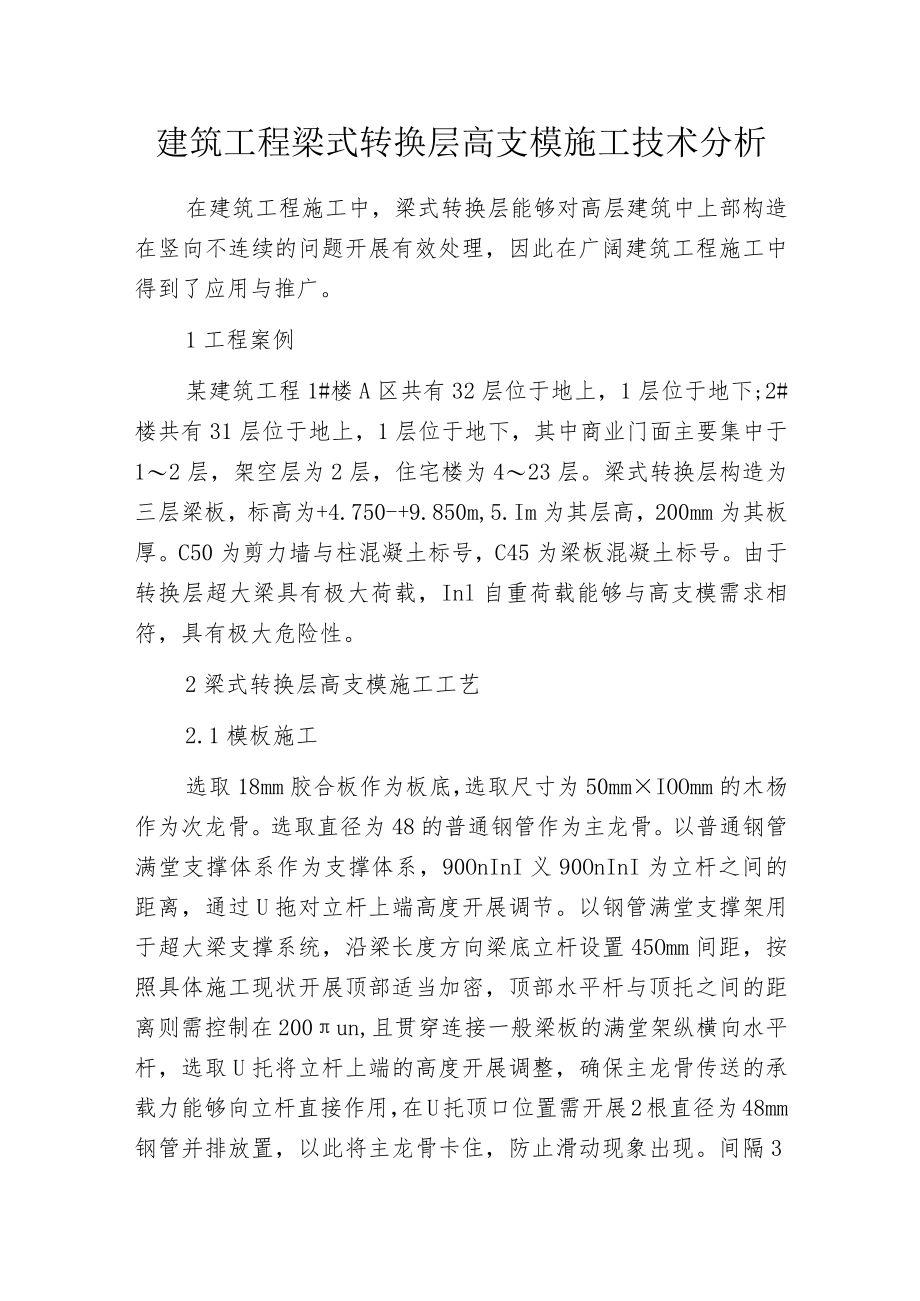

1、建筑工程梁式转换层高支模施工技术分析在建筑工程施工中，梁式转换层能够对高层建筑中上部构造在竖向不连续的问题开展有效处理，因此在广阔建筑工程施工中得到了应用与推广。1工程案例某建筑工程1#楼A区共有32层位于地上，1层位于地下;2#楼共有31层位于地上，1层位于地下，其中商业门面主要集中于12层，架空层为2层，住宅楼为423层。梁式转换层构造为三层梁板，标高为+4.750-+9.850m,5.Im为其层高，200mm为其板厚。C50为剪力墙与柱混凝土标号，C45为梁板混凝土标号。由于转换层超大梁具有极大荷载，Inl自重荷载能够与高支模需求相符，具有极大危险性。2梁式转换层高支模施工工艺2.1模板

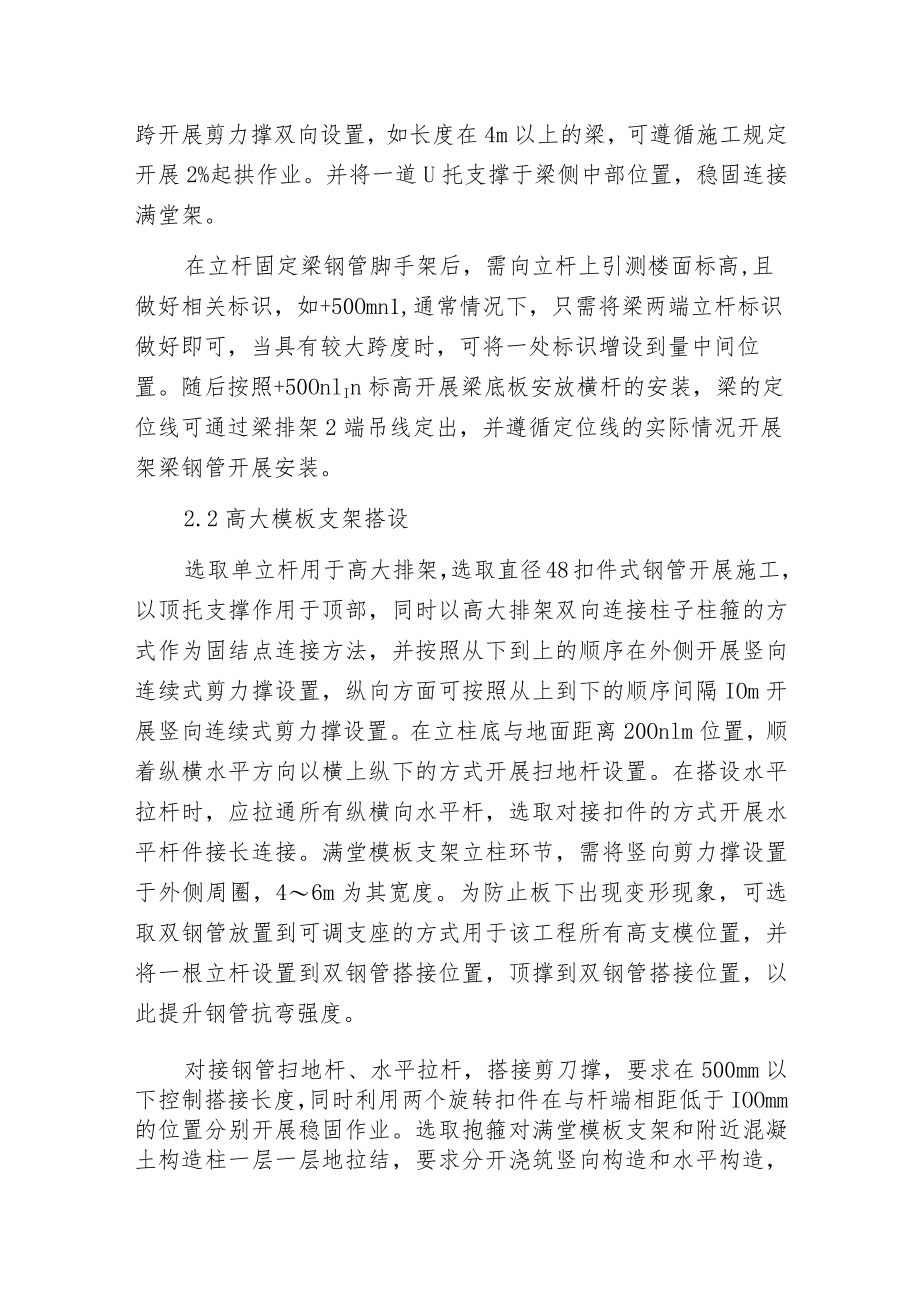

2、施工选取18mm胶合板作为板底，选取尺寸为50mmIOOmm的木杨作为次龙骨。选取直径为48的普通钢管作为主龙骨。以普通钢管满堂支撑体系作为支撑体系，90OnInI义90OnInI为立杆之间的距离，通过U拖对立杆上端高度开展调节。以钢管满堂支撑架用于超大梁支撑系统，沿梁长度方向梁底立杆设置45Omm间距，按照具体施工现状开展顶部适当加密，顶部水平杆与顶托之间的距离则需控制在200un,且贯穿连接一般梁板的满堂架纵横向水平杆，选取U托将立杆上端的高度开展调整，确保主龙骨传送的承载力能够向立杆直接作用，在U托顶口位置需开展2根直径为48mm钢管并排放置，以此将主龙骨卡住，防止滑动现象出现。间隔3跨
3、开展剪力撑双向设置，如长度在4m以上的梁，可遵循施工规定开展2%起拱作业。并将一道U托支撑于梁侧中部位置，稳固连接满堂架。在立杆固定梁钢管脚手架后，需向立杆上引测楼面标高,且做好相关标识，如+50Omn1,通常情况下，只需将梁两端立杆标识做好即可，当具有较大跨度时，可将一处标识增设到量中间位置。随后按照+50OnlIn标高开展梁底板安放横杆的安装，梁的定位线可通过梁排架2端吊线定出，并遵循定位线的实际情况开展架梁钢管开展安装。2.2高大模板支架搭设选取单立杆用于高大排架，选取直径48扣件式钢管开展施工，以顶托支撑作用于顶部，同时以高大排架双向连接柱子柱箍的方式作为固结点连接方法，并按照从下到上
4、的顺序在外侧开展竖向连续式剪力撑设置，纵向方面可按照从上到下的顺序间隔IOm开展竖向连续式剪力撑设置。在立柱底与地面距离20Onlm位置，顺着纵横水平方向以横上纵下的方式开展扫地杆设置。在搭设水平拉杆时，应拉通所有纵横向水平杆，选取对接扣件的方式开展水平杆件接长连接。满堂模板支架立柱环节，需将竖向剪力撑设置于外侧周圈，46m为其宽度。为防止板下出现变形现象，可选取双钢管放置到可调支座的方式用于该工程所有高支模位置，并将一根立杆设置到双钢管搭接位置，顶撑到双钢管搭接位置，以此提升钢管抗弯强度。对接钢管扫地杆、水平拉杆，搭接剪刀撑，要求在500mm以下控制搭接长度，同时利用两个旋转扣件在与杆端相距

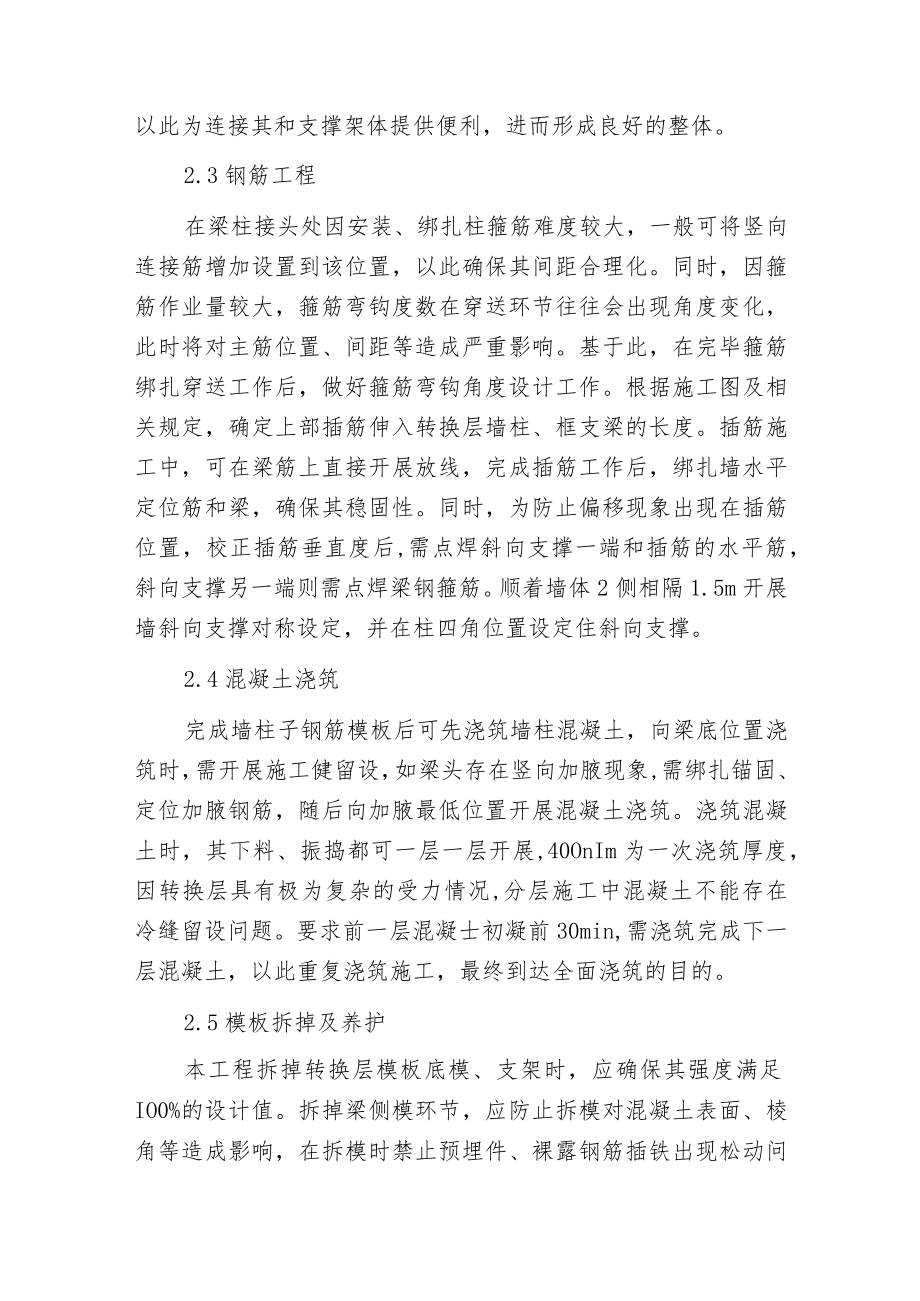

5、低于IOOmm的位置分别开展稳固作业。选取抱箍对满堂模板支架和附近混凝土构造柱一层一层地拉结，要求分开浇筑竖向构造和水平构造，以此为连接其和支撑架体提供便利，进而形成良好的整体。2.3钢筋工程在梁柱接头处因安装、绑扎柱箍筋难度较大，一般可将竖向连接筋增加设置到该位置，以此确保其间距合理化。同时，因箍筋作业量较大，箍筋弯钩度数在穿送环节往往会出现角度变化，此时将对主筋位置、间距等造成严重影响。基于此，在完毕箍筋绑扎穿送工作后，做好箍筋弯钩角度设计工作。根据施工图及相关规定，确定上部插筋伸入转换层墙柱、框支梁的长度。插筋施工中，可在梁筋上直接开展放线，完成插筋工作后，绑扎墙水平定位筋和梁，确保其稳
6、固性。同时，为防止偏移现象出现在插筋位置，校正插筋垂直度后,需点焊斜向支撑一端和插筋的水平筋，斜向支撑另一端则需点焊梁钢箍筋。顺着墙体2侧相隔1.5m开展墙斜向支撑对称设定，并在柱四角位置设定住斜向支撑。2.4混凝土浇筑完成墙柱子钢筋模板后可先浇筑墙柱混凝土，向梁底位置浇筑时，需开展施工健留设，如梁头存在竖向加腋现象,需绑扎锚固、定位加腋钢筋，随后向加腋最低位置开展混凝土浇筑。浇筑混凝土时，其下料、振捣都可一层一层开展,40OnIm为一次浇筑厚度，因转换层具有极为复杂的受力情况,分层施工中混凝土不能存在冷缝留设问题。要求前一层混凝士初凝前30min,需浇筑完成下一层混凝土，以此重复浇筑施工，最终到达全面浇筑的目的。2.5模板拆掉及养护本工程拆掉转换层模板底模、支架时，应确保其强度满足IO0%的设计值。拆掉梁侧模环节，应防止拆模对混凝土表面、棱角等造成影响，在拆模时禁止预埋件、裸露钢筋插铁出现松动问题。按照先支后拆的原则，先将非承重位置拆掉,随后将承重位置拆掉，不得选取大锤等硬撞。18mm多层板为梁、板模板，拆装环节，不得抛掷多层版面，尽可能降低损耗。3结语将高支模施工技术充分应用到建筑工程转换层施工中，可全面提高转换层施工的质量，延长建筑工程使用寿命，促进我国建筑工程行业进一步发展。希望以上的内容可以帮助到你，更多相关信息，敬请关注筑旺学堂。
