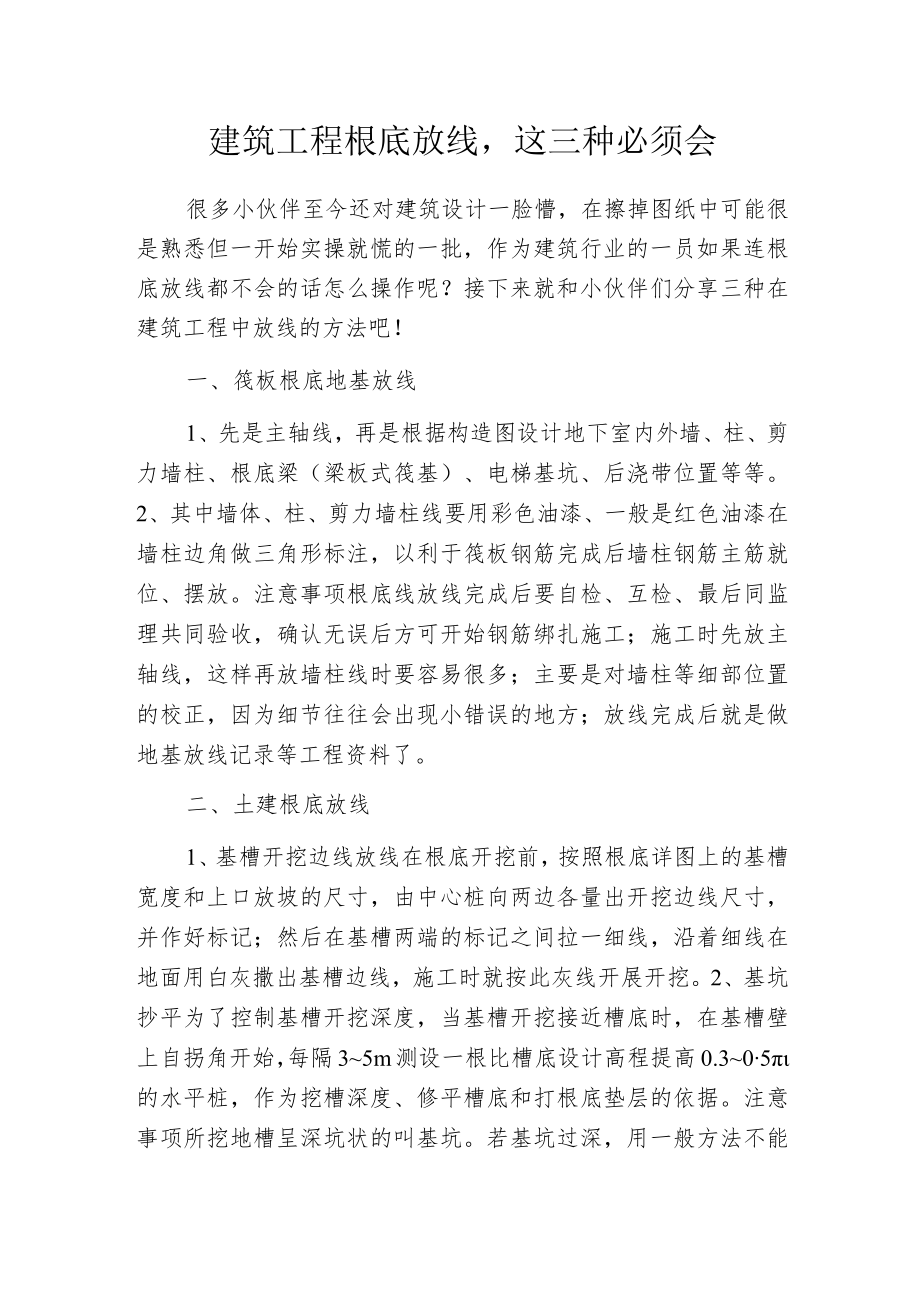

建筑工程根底放线这三种必须会.docx_第1页
第1页 / 共2页

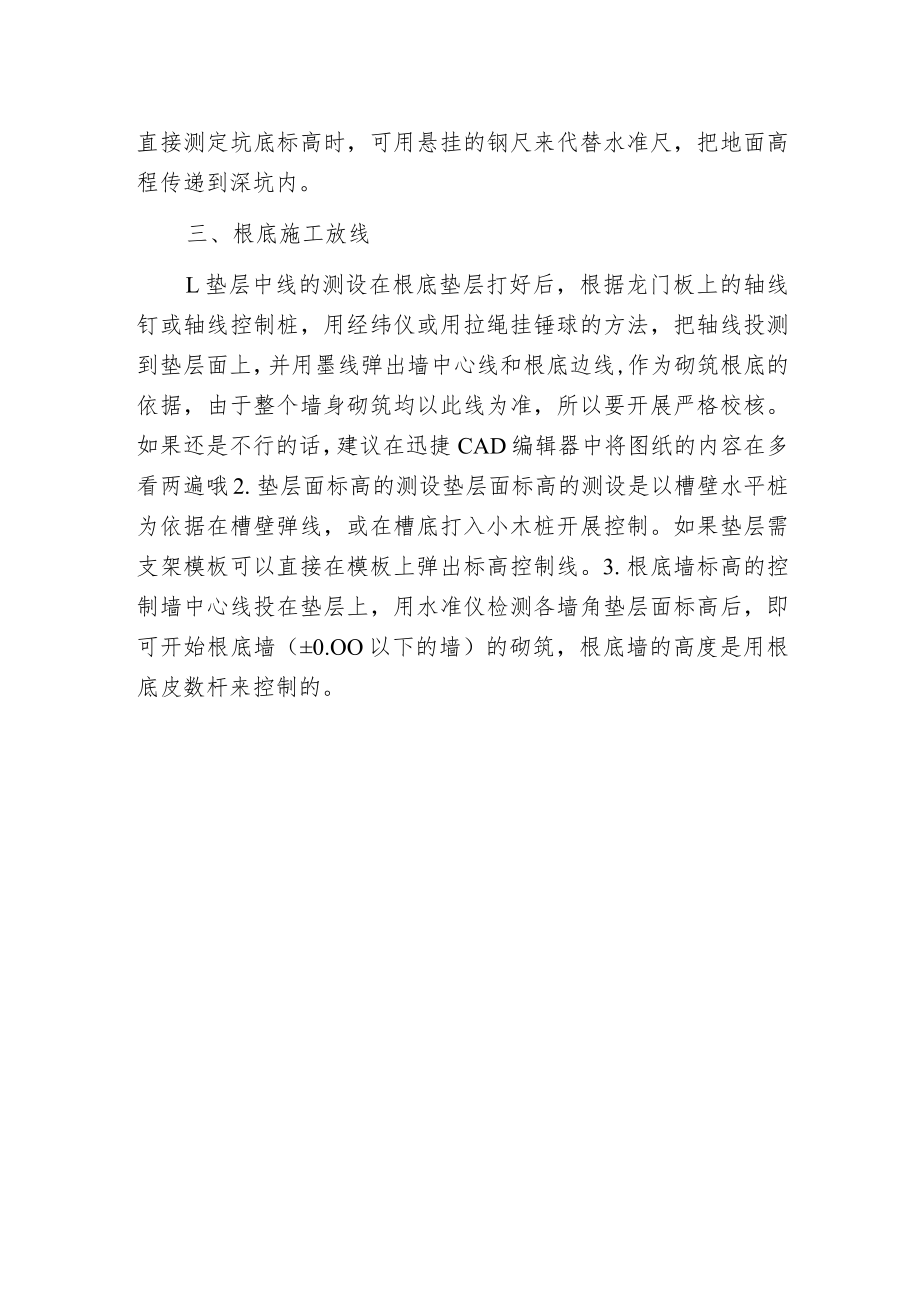

建筑工程根底放线这三种必须会.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《建筑工程根底放线这三种必须会.docx》由会员分享,可在线阅读,更多相关《建筑工程根底放线这三种必须会.docx(2页珍藏版)》请在第壹文秘上搜索。

1、建筑工程根底放线,这三种必须会很多小伙伴至今还对建筑设计一脸懵,在擦掉图纸中可能很是熟悉但一开始实操就慌的一批,作为建筑行业的一员如果连根底放线都不会的话怎么操作呢?接下来就和小伙伴们分享三种在建筑工程中放线的方法吧!一、筏板根底地基放线1、先是主轴线,再是根据构造图设计地下室内外墙、柱、剪力墙柱、根底梁(梁板式筏基)、电梯基坑、后浇带位置等等。2、其中墙体、柱、剪力墙柱线要用彩色油漆、一般是红色油漆在墙柱边角做三角形标注,以利于筏板钢筋完成后墙柱钢筋主筋就位、摆放。注意事项根底线放线完成后要自检、互检、最后同监理共同验收,确认无误后方可开始钢筋绑扎施工;施工时先放主轴线,这样再放墙柱线时要容

2、易很多;主要是对墙柱等细部位置的校正,因为细节往往会出现小错误的地方;放线完成后就是做地基放线记录等工程资料了。二、土建根底放线1、基槽开挖边线放线在根底开挖前,按照根底详图上的基槽宽度和上口放坡的尺寸,由中心桩向两边各量出开挖边线尺寸,并作好标记;然后在基槽两端的标记之间拉一细线,沿着细线在地面用白灰撒出基槽边线,施工时就按此灰线开展开挖。2、基坑抄平为了控制基槽开挖深度,当基槽开挖接近槽底时,在基槽壁上自拐角开始,每隔35m测设一根比槽底设计高程提高0.305的水平桩,作为挖槽深度、修平槽底和打根底垫层的依据。注意事项所挖地槽呈深坑状的叫基坑。若基坑过深,用一般方法不能直接测定坑底标高时,

3、可用悬挂的钢尺来代替水准尺,把地面高程传递到深坑内。三、根底施工放线L垫层中线的测设在根底垫层打好后,根据龙门板上的轴线钉或轴线控制桩,用经纬仪或用拉绳挂锤球的方法,把轴线投测到垫层面上,并用墨线弹出墙中心线和根底边线,作为砌筑根底的依据,由于整个墙身砌筑均以此线为准,所以要开展严格校核。如果还是不行的话,建议在迅捷CAD编辑器中将图纸的内容在多看两遍哦2.垫层面标高的测设垫层面标高的测设是以槽壁水平桩为依据在槽壁弹线,或在槽底打入小木桩开展控制。如果垫层需支架模板可以直接在模板上弹出标高控制线。3.根底墙标高的控制墙中心线投在垫层上,用水准仪检测各墙角垫层面标高后,即可开始根底墙(0.OO以下的墙)的砌筑,根底墙的高度是用根底皮数杆来控制的。
