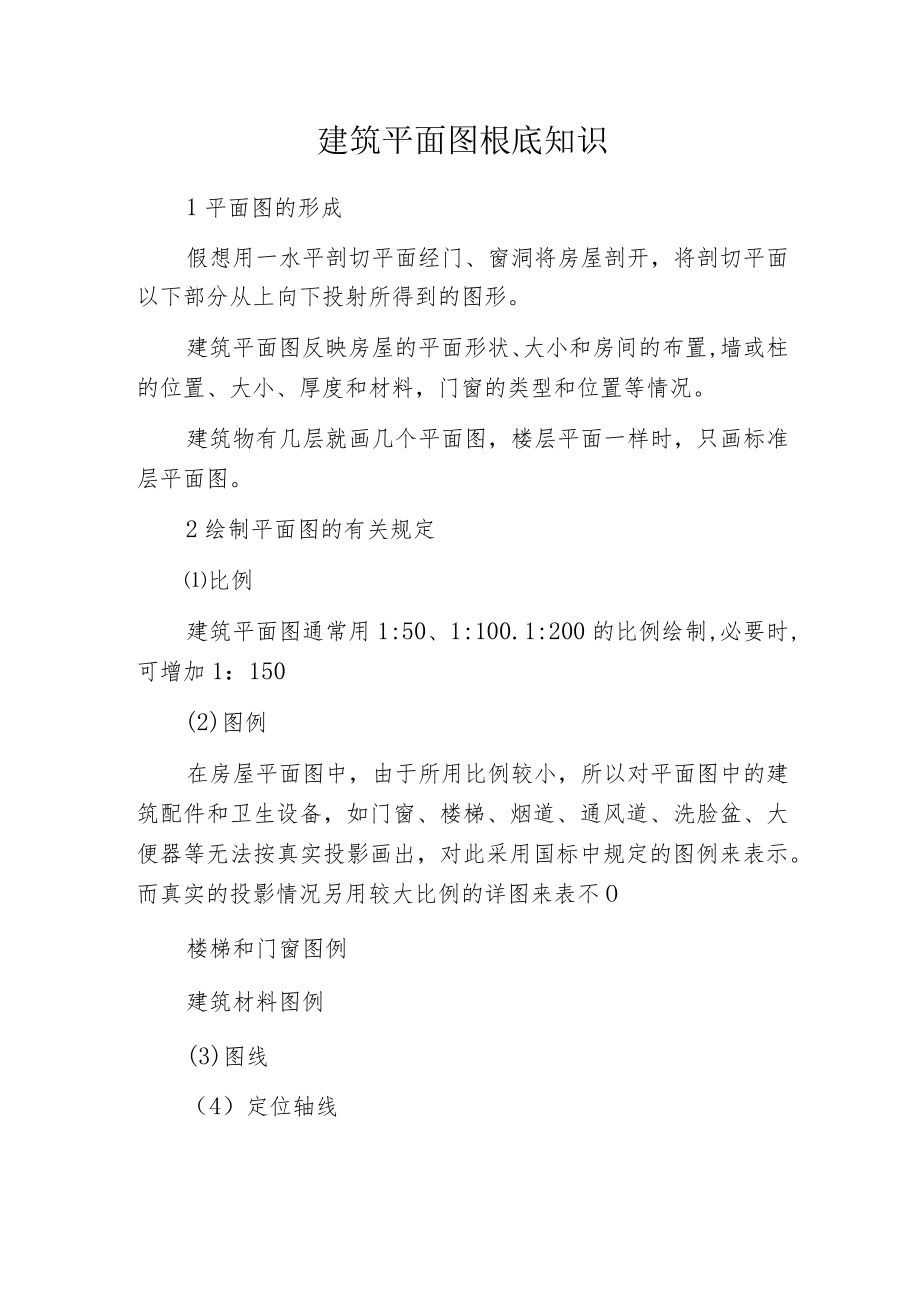

1、建筑平面图根底知识1平面图的形成假想用一水平剖切平面经门、窗洞将房屋剖开，将剖切平面以下部分从上向下投射所得到的图形。建筑平面图反映房屋的平面形状、大小和房间的布置,墙或柱的位置、大小、厚度和材料，门窗的类型和位置等情况。建筑物有几层就画几个平面图，楼层平面一样时，只画标准层平面图。2绘制平面图的有关规定比例建筑平面图通常用1:50、1:100.1:200的比例绘制,必要时,可增加1：150(2)图例在房屋平面图中，由于所用比例较小，所以对平面图中的建筑配件和卫生设备，如门窗、楼梯、烟道、通风道、洗脸盆、大便器等无法按真实投影画出，对此采用国标中规定的图例来表示。而真实的投影情况另用较大比例的

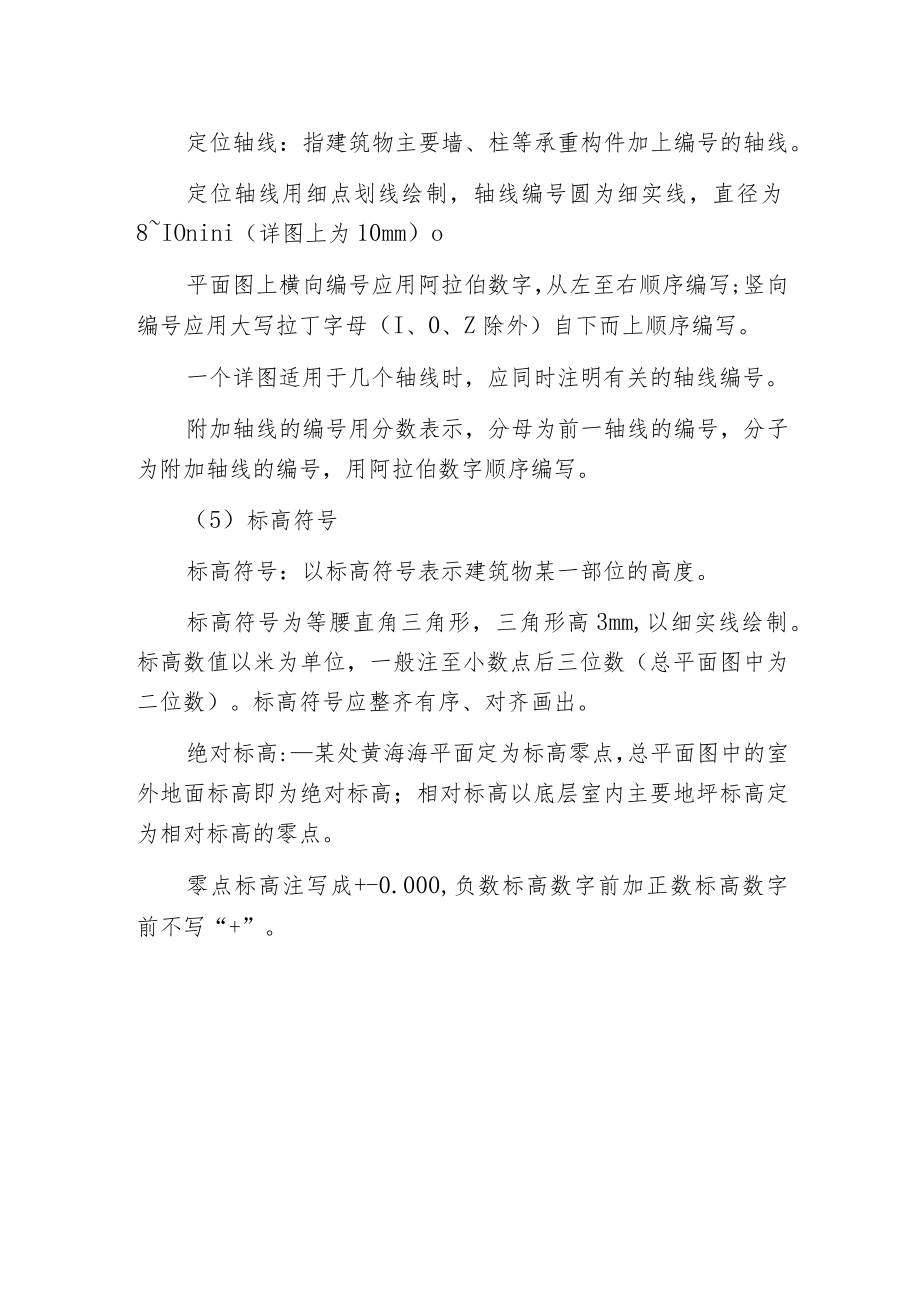

2、详图来表不O楼梯和门窗图例建筑材料图例(3)图线（4）定位轴线定位轴线：指建筑物主要墙、柱等承重构件加上编号的轴线。定位轴线用细点划线绘制，轴线编号圆为细实线，直径为8IOnini（详图上为10mm）o平面图上横向编号应用阿拉伯数字，从左至右顺序编写;竖向编号应用大写拉丁字母（I、0、Z除外）自下而上顺序编写。一个详图适用于几个轴线时，应同时注明有关的轴线编号。附加轴线的编号用分数表示，分母为前一轴线的编号，分子为附加轴线的编号，用阿拉伯数字顺序编写。（5）标高符号标高符号：以标高符号表示建筑物某一部位的高度。标高符号为等腰直角三角形，三角形高3mm,以细实线绘制。标高数值以米为单位，一般注至小数点后三位数（总平面图中为二位数）。标高符号应整齐有序、对齐画出。绝对标高:某处黄海海平面定为标高零点，总平面图中的室外地面标高即为绝对标高；相对标高以底层室内主要地坪标高定为相对标高的零点。零点标高注写成+-0.000,负数标高数字前加正数标高数字前不写“+”。
