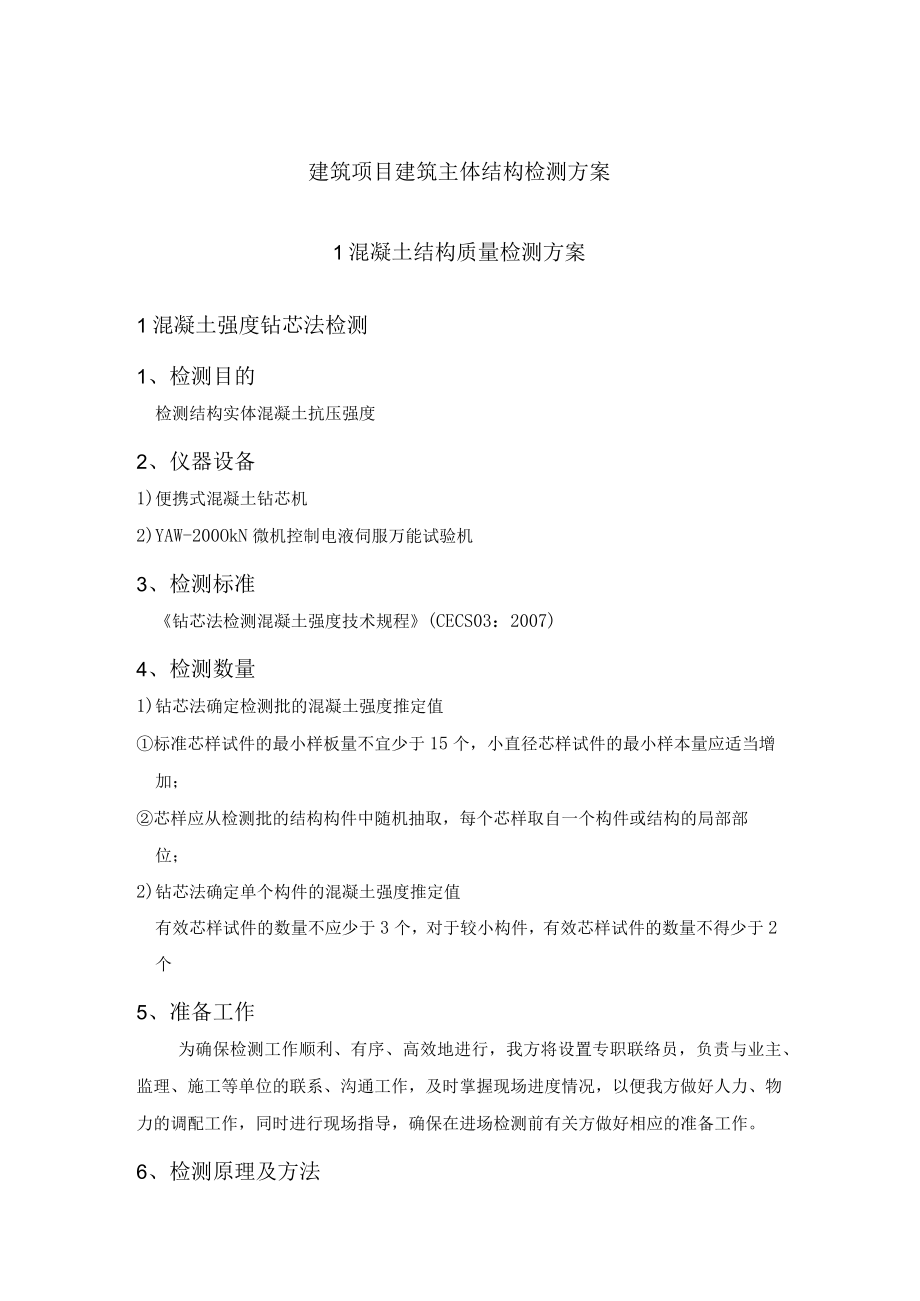

建筑项目建筑主体结构检测方案.docx_第1页
第1页 / 共12页

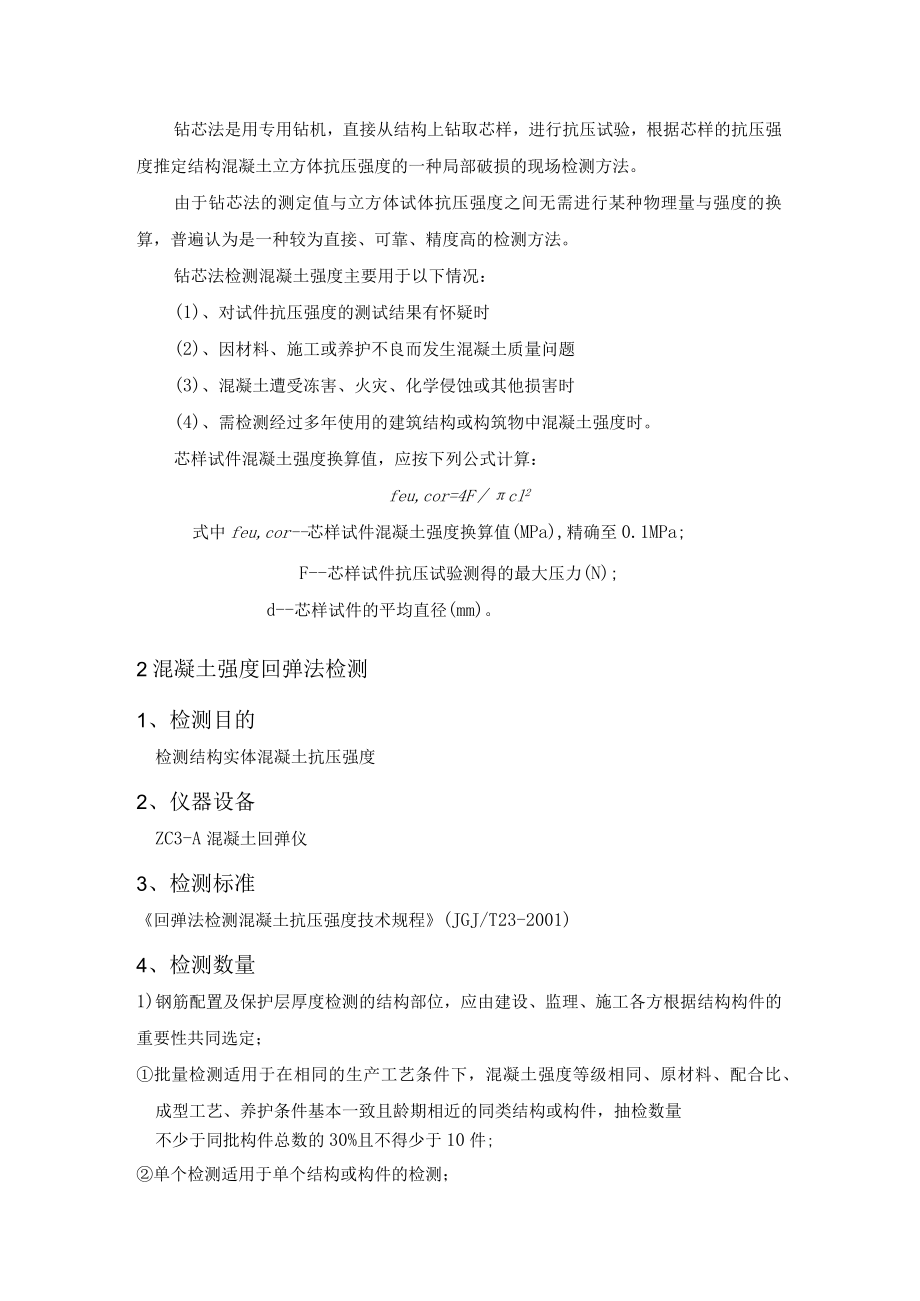

建筑项目建筑主体结构检测方案.docx_第2页
第2页 / 共12页

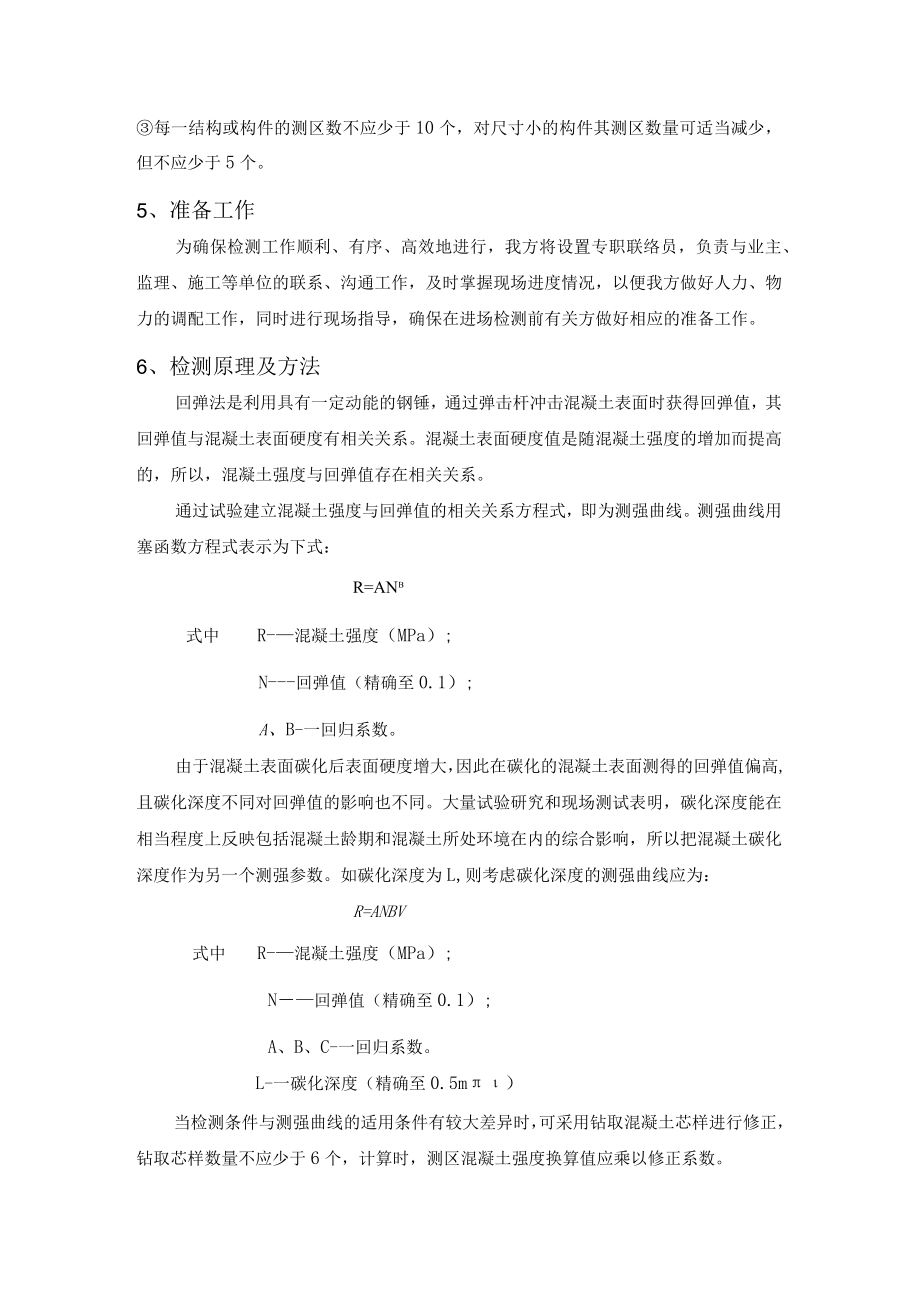

建筑项目建筑主体结构检测方案.docx_第3页
第3页 / 共12页
建筑项目建筑主体结构检测方案.docx_第4页
第4页 / 共12页
建筑项目建筑主体结构检测方案.docx_第5页
第5页 / 共12页
建筑项目建筑主体结构检测方案.docx_第6页
第6页 / 共12页
建筑项目建筑主体结构检测方案.docx_第7页
第7页 / 共12页
建筑项目建筑主体结构检测方案.docx_第8页
第8页 / 共12页
建筑项目建筑主体结构检测方案.docx_第9页
第9页 / 共12页
建筑项目建筑主体结构检测方案.docx_第10页
第10页 / 共12页
亲,该文档总共12页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《建筑项目建筑主体结构检测方案.docx》由会员分享,可在线阅读,更多相关《建筑项目建筑主体结构检测方案.docx(12页珍藏版)》请在第壹文秘上搜索。

1、建筑项目建筑主体结构检测方案1混凝土结构质量检测方案1混凝土强度钻芯法检测1、检测目的检测结构实体混凝土抗压强度2、仪器设备1)便携式混凝土钻芯机2)YAW-200OkN微机控制电液伺服万能试验机3、检测标准钻芯法检测混凝土强度技术规程(CECS03:2007)4、检测数量1)钻芯法确定检测批的混凝土强度推定值标准芯样试件的最小样板量不宜少于15个,小直径芯样试件的最小样本量应适当增加;芯样应从检测批的结构构件中随机抽取,每个芯样取自一个构件或结构的局部部位;2)钻芯法确定单个构件的混凝土强度推定值有效芯样试件的数量不应少于3个,对于较小构件,有效芯样试件的数量不得少于2个5、准备工作为确保检

2、测工作顺利、有序、高效地进行,我方将设置专职联络员,负责与业主、监理、施工等单位的联系、沟通工作,及时掌握现场进度情况,以便我方做好人力、物力的调配工作,同时进行现场指导,确保在进场检测前有关方做好相应的准备工作。6、检测原理及方法钻芯法是用专用钻机,直接从结构上钻取芯样,进行抗压试验,根据芯样的抗压强度推定结构混凝土立方体抗压强度的一种局部破损的现场检测方法。由于钻芯法的测定值与立方体试体抗压强度之间无需进行某种物理量与强度的换算,普遍认为是一种较为直接、可靠、精度高的检测方法。钻芯法检测混凝土强度主要用于以下情况:(1)、对试件抗压强度的测试结果有怀疑时(2)、因材料、施工或养护不良而发生

3、混凝土质量问题(3)、混凝土遭受冻害、火灾、化学侵蚀或其他损害时(4)、需检测经过多年使用的建筑结构或构筑物中混凝土强度时。芯样试件混凝土强度换算值,应按下列公式计算:feu,cor=4Fcl2式中feu,cor-芯样试件混凝土强度换算值(MPa),精确至0.1MPa;F-芯样试件抗压试验测得的最大压力(N);d-芯样试件的平均直径(mm)。2混凝土强度回弹法检测1、检测目的检测结构实体混凝土抗压强度2、仪器设备ZC3-A混凝土回弹仪3、检测标准回弹法检测混凝土抗压强度技术规程(JGJ/T23-2001)4、检测数量1)钢筋配置及保护层厚度检测的结构部位,应由建设、监理、施工各方根据结构构件的

4、重要性共同选定;批量检测适用于在相同的生产工艺条件下,混凝土强度等级相同、原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类结构或构件,抽检数量不少于同批构件总数的30%且不得少于10件;单个检测适用于单个结构或构件的检测;每一结构或构件的测区数不应少于10个,对尺寸小的构件其测区数量可适当减少,但不应少于5个。5、准备工作为确保检测工作顺利、有序、高效地进行,我方将设置专职联络员,负责与业主、监理、施工等单位的联系、沟通工作,及时掌握现场进度情况,以便我方做好人力、物力的调配工作,同时进行现场指导,确保在进场检测前有关方做好相应的准备工作。6、检测原理及方法回弹法是利用具有一定动能的

5、钢锤,通过弹击杆冲击混凝土表面时获得回弹值,其回弹值与混凝土表面硬度有相关关系。混凝土表面硬度值是随混凝土强度的增加而提高的,所以,混凝土强度与回弹值存在相关关系。通过试验建立混凝土强度与回弹值的相关关系方程式,即为测强曲线。测强曲线用塞函数方程式表示为下式:R=ANb式中R-混凝土强度(MPa);N-回弹值(精确至0.1);A、B-一回归系数。由于混凝土表面碳化后表面硬度增大,因此在碳化的混凝土表面测得的回弹值偏高,且碳化深度不同对回弹值的影响也不同。大量试验研究和现场测试表明,碳化深度能在相当程度上反映包括混凝土龄期和混凝土所处环境在内的综合影响,所以把混凝土碳化深度作为另一个测强参数。如

6、碳化深度为L,则考虑碳化深度的测强曲线应为:R=ANBV式中R-混凝土强度(MPa);N回弹值(精确至0.1);A、B、C-一回归系数。L-一碳化深度(精确至0.5m)当检测条件与测强曲线的适用条件有较大差异时,可采用钻取混凝土芯样进行修正,钻取芯样数量不应少于6个,计算时,测区混凝土强度换算值应乘以修正系数。修正系数应按下列公式计算:n=TLfm/射/-1式中n一修正系数,精确到0.01;fCorL第i个混凝土芯样试件抗压强度值,精确到0.IMPa5一对应于第i个芯样部位回弹值和碳化深度值的混凝土强度换算值,精确到0.IMPa5n一试件数。3钢筋配置及保护层厚度检测1、检测目的检测结构实体混

7、凝土中钢筋配置及保护层厚度2、仪器设备PS200型钢筋探测仪3、检测标准混凝土中钢筋检测技术规程(JGJ/Tl52-2008)4、检测数量D钢筋配置及保护层厚度检测的结构部位,应由建设、监理、施工各方根据结构构件的重要性共同选定;2)对梁、板类构件,应各抽取构件数量的2%且不少于5个构件进行检测,当有悬挑构件时,抽取的构件中悬挑构件所占的比例不宜小于50%。5、准备工作为确保检测工作顺利、有序、高效地进行,我方将设置专职联络员,负责与业主、监理、施工等单位的联系、沟通工作,及时掌握现场进度情况,以便我方做好人力、物力的调配工作,同时进行现场指导,确保在进场检测前有关方做好相应的准备工作。6、检

8、测原理及方法钢筋配置及保护层厚度检测采用电磁感应法钢筋探测仪,检测时,钢筋检测仪探头在混凝土构件表面移动,根据钢筋对仪器探头所发出的电磁场的感应强度来判定钢筋配置、保护层厚度。4楼板厚度检测1、检测目的检测结构实体混凝土构件厚度2、仪器设备钢卷尺3、检测标准混凝土结构工程施工质量验收规范(50204-2002)4、检测数量1)楼板厚度检测的结构部位,应由建设、监理、施工各方根据结构构件的重要性共同选定;2)按楼层、结构缝或施工段划分检验批,对板构件,按有代表性的自然间抽查10%,且不少于3间。5、准备工作为确保检测工作顺利、有序、高效地进行,我方将设置专职联络员,负责与业主、监理、施工等单位的

9、联系、沟通工作,及时掌握现场进度情况,以便我方做好人力、物力的调配工作,同时进行现场指导,确保在进场检测前有关方做好相应的准备工作。6、检测原理及方法楼板厚度检测采用楼板测厚仪或钻孔进行检测。5混凝土后锚固件抗拔一、检测目的检测工程已施工的螺栓、植筋的抗拔力是否满足设计要求。二、检测依据(1)混凝土后锚固件抗拔和抗剪性能检测技术规程DBJ/T15-35-2004;(2)委托方提供的设计文件和要求。三、检测方法(1)加载方法:检测采用分级加载法。(2)荷载值与分级:最大荷载值按设计要求确定,每级按最大荷载值的1/10,其中第一级取分级荷载的2倍。(3)位移观测:每级荷载施加后按第1、2、3min

10、测读位移值;当位移变化速率连续两次小于0.05mmmin后,施加下一级荷载直至最大检测荷载。卸载分级进行,每级卸载量取加载时分级荷载的2倍,逐级等量卸载,并测读位移值。四、仪器设备本次检测所使用的仪器均经广东省计量科学研究院检定合格及校准,并在有效期内。(1)手动油泵;(2)油压千斤顶(3)压力表(量程40MPa、准确度等级为0.4级);(4)WBD-30型百分表。五、检测数量每种规格按1%比例进行抽样检测,数量不少于3个。六、进度安排及成果提交正常情况下,每天大约可完成10个后锚固件抗拔检测。现场检测工作完成后,若检测数量少于30个后锚固件,七个工作日内提供正式检测报告。6饰面砖粘结强度检测

11、方案一、检测目的检验饰面砖工程的施工质量,判断饰面砖粘结强度能否达到规范要求。二、检测依据1、中华人民共和国行业标准建筑工程饰面砖粘结强度检验标准(JGJ110-2008);2、施工方提供的有关文件和资料。三、饰面砖粘结强度检测方法1、检测加载装置本次检测采用SHJ-40型数显式粘结强度试验仪对饰面砖进行试验。本次使用的SHJ-40型数显式粘结强度检测仪(编号为G1120),所用设备经过广东省计量科学研究院标定,且在有效期内。2、检测加载方法(1)粘结力测试前在标准块上安装带有万向接头的拉力杆;(2)安装专用穿心式千斤顶,使拉力杆通过穿心千斤顶中心并与标准块垂直;(3)调整千斤顶活塞,使活塞升

12、出2mm左右,将数字显示器调零,再拧紧拉力杆螺母;(4)测试饰面砖粘结力时,匀速摇转手柄升压,直至饰面砖砖剥离,该值即是粘结力值;(5)测试后降压至千斤顶复位,取下拉力杆螺母及拉杆。3、检测结果判定方法根据建筑工程饰面砖粘结强度检验标准(JGJ110-2008)规定,在建筑物外墙上镶贴的同类饰面砖,其粘结强度同时符合以下两项指标时可定为合格:(1)每组试样平均粘结强度不应小于0.4MPa;(2)每组可有一个试样的粘结强度小于0.4MPa,但不应小于0.3MPao当两项指标均不符合时,其粘结强度应定为不合格。四、检测数量根据建筑工程饰面砖粘结强度检验标准(JGJII0-2008)中第3.0.6条

13、规定:以每IOOOnl2同类墙体饰面砖为一个检验批,不足1000m2应按1000m2计,每批应取一组3个试样,每相邻的三个楼层应至少取一组试样,试样应随机抽取,取样间距不得小于500mmO五、进度安排及成果提交正常情况下,每天大约可完成10组饰面砖抗拔检测。全部检测完毕后,七个工作日内提供正式检测报告。2砌体结构质量检测方案1、检测目的检测砌体结构砌筑砂浆抗压强度2、仪器设备SJY800A贯入式砂浆强度检测仪3、检测标准贯入法检测砌筑砂浆抗压强度技术规程(JGJ/T136-2001)4、检测数量1)以面积不大于25平方米的砌体构件或构筑物为一个构件;2)按批抽样检测时,应取龄期相近的同楼层、同

14、品种、同强度等级砌筑砂浆且不大于250立方米砌体为一批。抽检数量不少于砌体总构件数的30%,且不应少于6个构件。3)基础砌体可按一个楼层计。5、准备工作为确保检测工作顺利、有序、高效地进行,我方将设置专职联络员,负责与业主、监理、施工等单位的联系、沟通工作,及时掌握现场进度情况,以便我方做好人力、物力的调配工作,同时进行现场指导,确保在进场检测前有关方做好相应的准备工作。6、检测原理及方法贯入法检测是采用贯入检测仪,根据测钉贯入砂浆的深度和砂浆抗压强度间的相关关系,采用压缩工作弹簧加荷,把一测钉贯入砂浆中,由测钉的贯入深度通过测强曲线来换算砂浆的抗压强度。3钢结构焊缝检测方案1、试验目的检验钢

15、结构焊缝质量。2、仪器设备1)超声波探伤仪(PXUT-350)使用A型显示脉冲反射式探伤仪,其工作频率范围至少为b5MHz,探伤仪应配备衰减器或增益控制器,其精度为任意相邻12dB误差在IdB内,步进级每档不大于2dB,总调节量应大于60dB,水平线性误差不大于1%,垂直线性误差不大于5%o2)探头(2.5Z10X16K2.5)晶片的有效面积不应超过500mm2,且任一边长不应大于25m0声束轴线水平偏离角应不大于2。探头主声束垂直方向的偏离,不应有明显的双峰。3、检测标准钢焊缝手工超声波探伤法和探伤结果分级(GB11345)4、抽检数量根据钢焊缝手工超声波探伤法和探伤结果分级(GB11345)的有关规定,来确定检测数量。5、准备工作为确保检测工作顺利、有序、高效地进行,我方将设置专职联络员,负责与业主、监理、施工等单位的联系、沟通工作,及时掌握现场进度情况,以便我方做好人力、物力的调配工作,同时进行现场指导,确保在进
