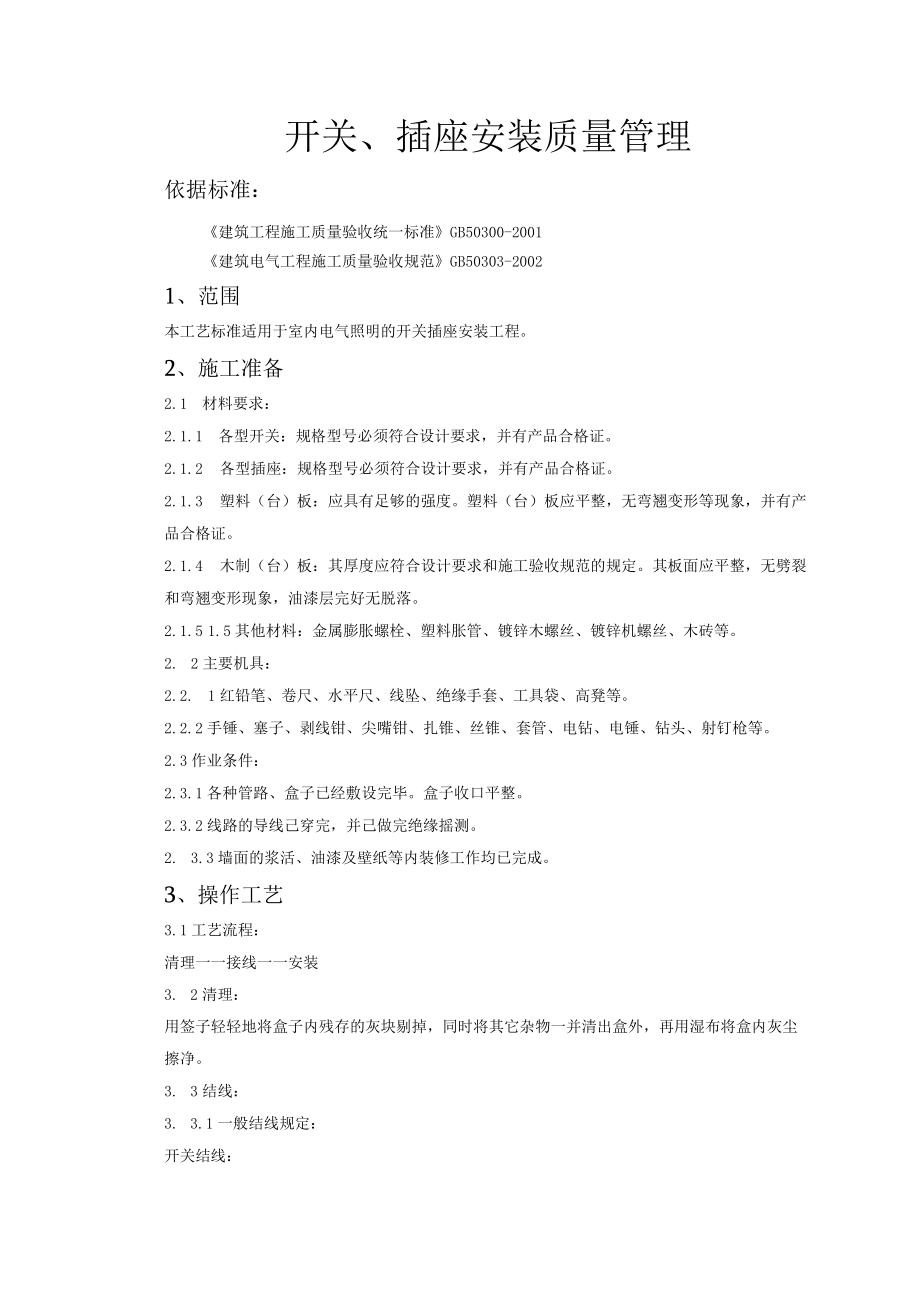

1、开关、插座安装质量管理依据标准：建筑工程施工质量验收统一标准GB50300-2001建筑电气工程施工质量验收规范GB50303-20021、范围本工艺标准适用于室内电气照明的开关插座安装工程。2、施工准备2.1 材料要求：2.1.1 各型开关：规格型号必须符合设计要求，并有产品合格证。2.1.2 各型插座：规格型号必须符合设计要求，并有产品合格证。2.1.3 塑料（台）板：应具有足够的强度。塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。2.1.4 木制（台）板：其厚度应符合设计要求和施工验收规范的规定。其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。2.1.5 1.5其他材料：金
2、属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。2. 2主要机具：2.2. 1红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。2.2.2手锤、塞子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。2.3作业条件：2.3.1各种管路、盒子已经敷设完毕。盒子收口平整。2.3.2线路的导线己穿完，并己做完绝缘摇测。2. 3.3墙面的浆活、油漆及壁纸等内装修工作均已完成。3、操作工艺3.1工艺流程：清理一一接线一一安装3. 2清理：用签子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。3. 3结线：3. 3.1一般结线规定：开关结线：a同一场

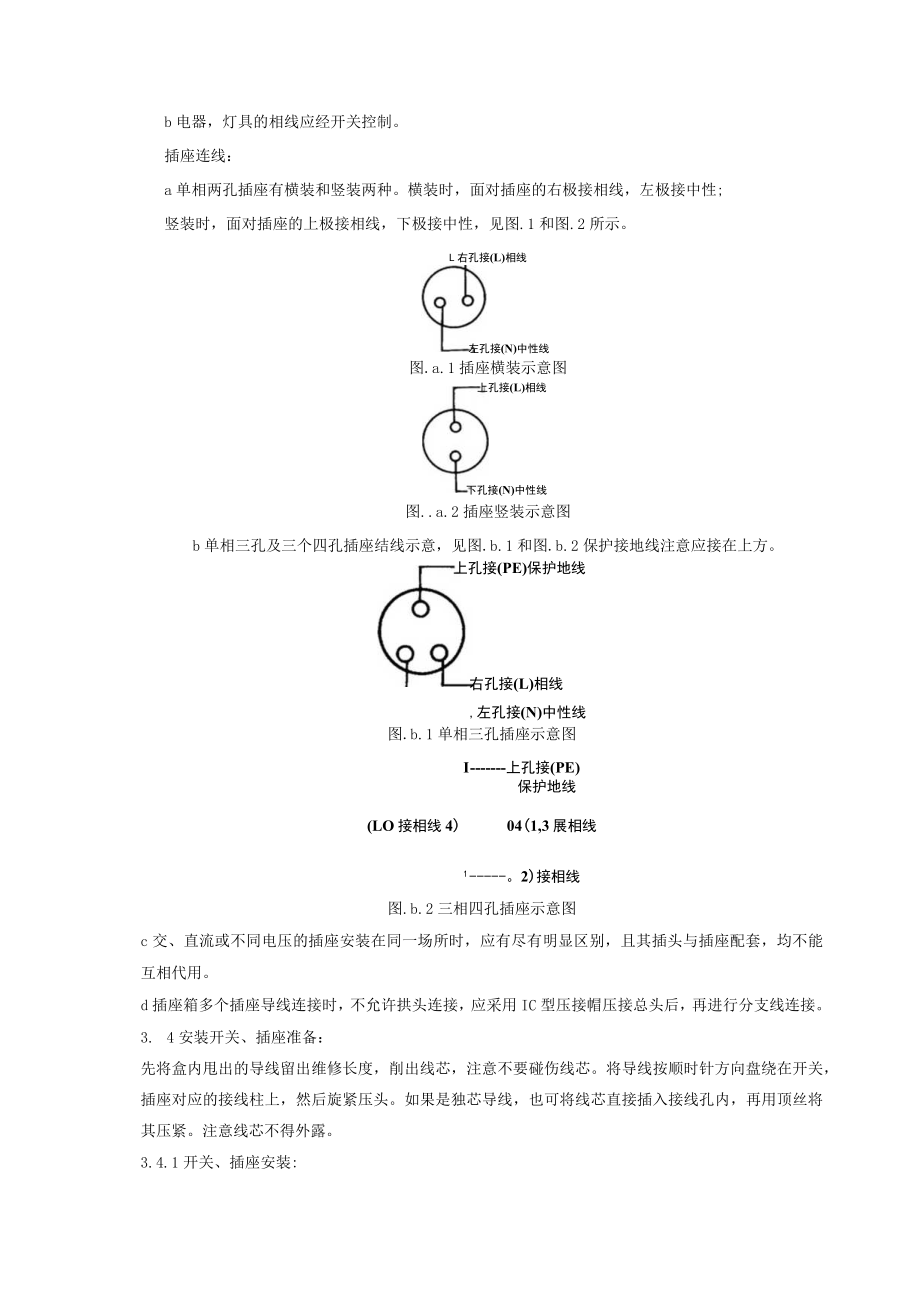

3、所的开关切断位置应一致，且操作灵活，接点接触可靠。b电器，灯具的相线应经开关控制。插座连线：a单相两孔插座有横装和竖装两种。横装时，面对插座的右极接相线，左极接中性;竖装时，面对插座的上极接相线，下极接中性，见图.1和图.2所示。L右孔接(L)相线左孔接(N)中性线图.a.1插座横装示意图上孔接(L)相线下孔接(N)中性线图.a.2插座竖装示意图b单相三孔及三个四孔插座结线示意，见图.b.1和图.b.2保护接地线注意应接在上方。上孔接(PE)保护地线右孔接(L)相线,左孔接(N)中性线图.b.1单相三孔插座示意图I上孔接(PE)保护地线(LO接相线4)04(1,3展相线1。2)接相线图.b.2
4、三相四孔插座示意图c交、直流或不同电压的插座安装在同一场所时，应有尽有明显区别，且其插头与插座配套，均不能互相代用。d插座箱多个插座导线连接时，不允许拱头连接，应采用IC型压接帽压接总头后，再进行分支线连接。3. 4安装开关、插座准备：先将盒内甩出的导线留出维修长度，削出线芯，注意不要碰伤线芯。将导线按顺时针方向盘绕在开关，插座对应的接线柱上，然后旋紧压头。如果是独芯导线，也可将线芯直接插入接线孔内，再用顶丝将其压紧。注意线芯不得外露。3.4.1开关、插座安装:一般安装规定：开关安装规定：(a)接线开关距地面的高度-一般为23m；距门口为150200mm;且拉线的出口应向下。(b)扳把开关距地
5、面的高度为1.4m,距门口为150200mm;开关不得置于单扇门后。(c)暗装开关的面板应端正、严密并与墙面平；(d)开关位置应与灯位相对应，同一室内开关方向应一致；(e)成排安装的开关高度应一致，高低差不大于2mm,拉线开关相邻间距一般不小于20mm；(f)多尘潮湿场所和户外应选用防水瓷制拉线开关或加装保护箱；(g)在易燃、易爆和特别潮湿的场所，开关应分别采用防爆型、密闭型，或安装在其它处所控制；(h)民用住宅严禁装设床头开关，(i)明线敷设的开关应安装在不少于15mm厚的木台上。插座安装规定：(a)暗装和工业用插座距地面不应低于30cm；(b)在儿童活动场所应采用安全插座。采用普通插座时，
6、其安装高度不应低于1.8m；(O同一室内安装的插座高低差不应大于5mm；成排安装的插座高低差不应大于2mm；(d)暗装的插座应有专用盒，盖板应端正严密并与墙面平；(e)落地插座应有保护盖板；(f)在特别潮湿和有易燃、易爆气体及粉尘的场所不应装设插座。3. 4.2开关、插座安装:暗装开关、插座：按按线要求，将盒内甩出的导线与开关、插座的面板连接好，将开关或插座推入盒内(如果盒子较深，大于2.5Cm时，应加装套盒)，对正盒眼，用机螺丝固定牢固。固定时要使面板端正，并与墙面平齐。明装开关、插座：先将从盒内甩出的导线由塑料(木)台的出线孔中穿出，再将塑料(木)台紧贴于墙面用螺丝固定在盒子或木砖上，如果
7、是明配线，木台上的隐线槽应先顺对导线方向，再用螺丝固定牢固。塑料(木)台固定后，将甩出的线孔中穿出，按接线要求将导线压牢。然后将开关或插座贴于塑料(木)台上，对中找正，用木螺丝固定牢。最后再把开关、插座的盖板上好。开关、插座安装在木结构内，应注意做好防火处理。4、质量标准3.1 基本规定4.1. 1一般规定建筑电气工程施工现场的质量管理，除应符合现行国家标准建筑工程施工质量验收统一标准GB50300-2001的3.0.1规定外，尚应符合下列规定：.1安装电工、焊工、起重吊装工和电气调试人员等，按有关要求持证上岗：.2安装和调试用各类计量器具，应检定合格，使用时在有效期内。动力和照明工程的漏电保
8、护装置应做模拟动作试验。接地(PE)或接零(PEN)支线必须单独与接地(PE)或接零(PEN)干线相连接，不得串联连接。4. L2主要设备、材料、成品和半成品进场验收主要设备、材料、成品和半成品进场检验结论应有记录，确认符合本规范规定，才能在施工中应用.因有异议送有资质试验室进行抽样检测，试验室应出具检测报告，确认符合本规范和相关技术标准规定，才能在施工中应用。依法定程序批准进入市场的新电气设备、器具和材料进场验收，除符合本规范规定外，尚应提供安装、使用、维修和试验要求等技术文件。进口电气设备、器具和材料进场验收，除符合本规范规定外，尚应提供商检证明和中文的质量合格证明文件、规格、型号、性能检
9、测报告以及中文的安装、使用、维修和试验要求等技术文件。经批准的免检产品或认定的名牌产品，当进场验收时，宜不做抽样检测。开关、插座、接线盒和风扇及其附件应符合下列规定：.1查验合格证，防爆产品有防爆标志和防爆合格证号，实行安全认证制度的产品有安全认证标志：.2外观检查：开关、插座的面板及接线盒盒体完整、无碎裂、零件齐全，风扇无损坏，涂层完整，调速器等附件适配；.3对开关、插座的电气和机械性能进行现场抽样检测。检测规定如下：1)不同极性带电部件间的电气间隙和爬电距离不小于3mm；2)绝缘电阻值不小于5MQ：3)用自攻锁紧螺钉或自切螺钉安装的，螺钉与软塑固定件旋合长度不小于8mm,软塑固定件在经受1
10、0次拧紧退出试验后，无松动或掉渣，螺钉及螺纹无损坏现象；4)金属间相旋合的螺钉螺母，拧紧后完全退出，反复5次仍能正常使用。.4对开关、插座、接线盒及其面板等塑料绝缘材料阻燃性能有异议时，按批抽样送有资质的试验室检测。4. L3工序交接确认照明开关、插座、风扇安装：吊扇的吊钩预埋完成：电线绝缘测试应合格，顶棚和墙面的喷浆、油漆或壁纸等应基本完成，才能安装开关、插座和风扇。照明系统的测试和通电试运行应按以下程序进行：.1电线绝缘电阻测试前电线的接续完成；.2照明箱(盘)、灯具、开关、插座的绝缘电阻测试在就位前或接线前完成：.3备用电源或事故照明电源作空载自动投切试验前拆除负荷，空载自动投切试验合格
11、,才能做有载自动投切试验：.4电气器具及线路绝缘电阻测试合格，才能通电试验：.5照明全负荷试验必须在本条的1、2、4完成后进行。4. 2开关、插座、风扇安装4.2.1主控项目当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，且必须选择不同结构、不同规格和不能互换的插座；配套的插头应按交流、直流或不同电压等级区别使用。插座接线应符合下列规定：.1单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接；.2单相三孔、三相四孔及三相五孔插座的接地(PE)或接零(PEN)线接在上孔。插座的接地端子不与零线端子连接。同一
12、场所的三相插座，接线的相序一致。.3接地(PE)或接零(PEN)线在插座间不串联连接。特殊情况下插座安装应符合下列规定：.1当接插有触电危险家用电器的电源时，采用能断开电源的带开关插座，开关断开相线：.2潮湿场所采用密封型并带保护地线触头的保护型插座，安装高度不低于1.5u照明开关安装应符合下列规定：.1同一建筑物、构筑物的开关采用同一系列的产品，开关的通断位置一致，操作灵活、接触可靠；.2相线经开关控制；民用住宅无软线引至床边的床头开关。吊扇安装应符合下列规定：.1吊扇挂钩安装牢固，吊扇挂钩的直径不小于吊扇挂销直径，有防振橡胶垫：挂销的防松零件齐全、可靠；.2吊扇扇叶距地高度不小于2.5m；
13、.3吊扇组装不改变扇叶角度，扇叶固定螺栓防松零件齐全；4吊杆间、吊杆与电机间螺纹连接，啮合长度不小于20mm,紧固：.5吊扇接线正确，当运转时扇叶无明显颤动和异常声响。壁扇安装应符合下列规定：.1壁扇底座采用尼龙塞或膨胀螺栓固定；尼龙塞或膨胀螺栓的数量不少于2个，且直径不小于8mm。固定牢固可靠；.2壁扇防护罩扣紧，固定可靠，当运转时扇叶和防护罩无明显颤动和异常声响。4. 2.2一般项目插座安装应符合下列规定：.1当不采用安全型插座时，托儿所、幼儿园及小学等儿童活动场所安装高度不小于1.8m：.2暗装的插座面板紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全；3车间及试（
14、实）验室的插座安装高度距地面不小于0.3m特殊场所暗装的插座不小于O.15m同一室内插座安装高度一致；.4地插座面板与地面齐平或紧贴地面，盖板固定牢固，密封良好。照明开关安装应符合下列规定：.1开关安装位置便于操作，开关边缘距门框边缘的距离0.150.2m,开关距地面高度1.3m拉线开关距地面高度23m,层高小于3m时，拉线开关距项板不小于IOOmnb拉线出口垂直向下：.2相同型号并列安装及同一室内开关安装高度一致，且控制有序不错位。并列安装的拉线开关的相邻间距不小于20mmo.3暗装的开关面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全。吊扇安装应符合下列规定：.
