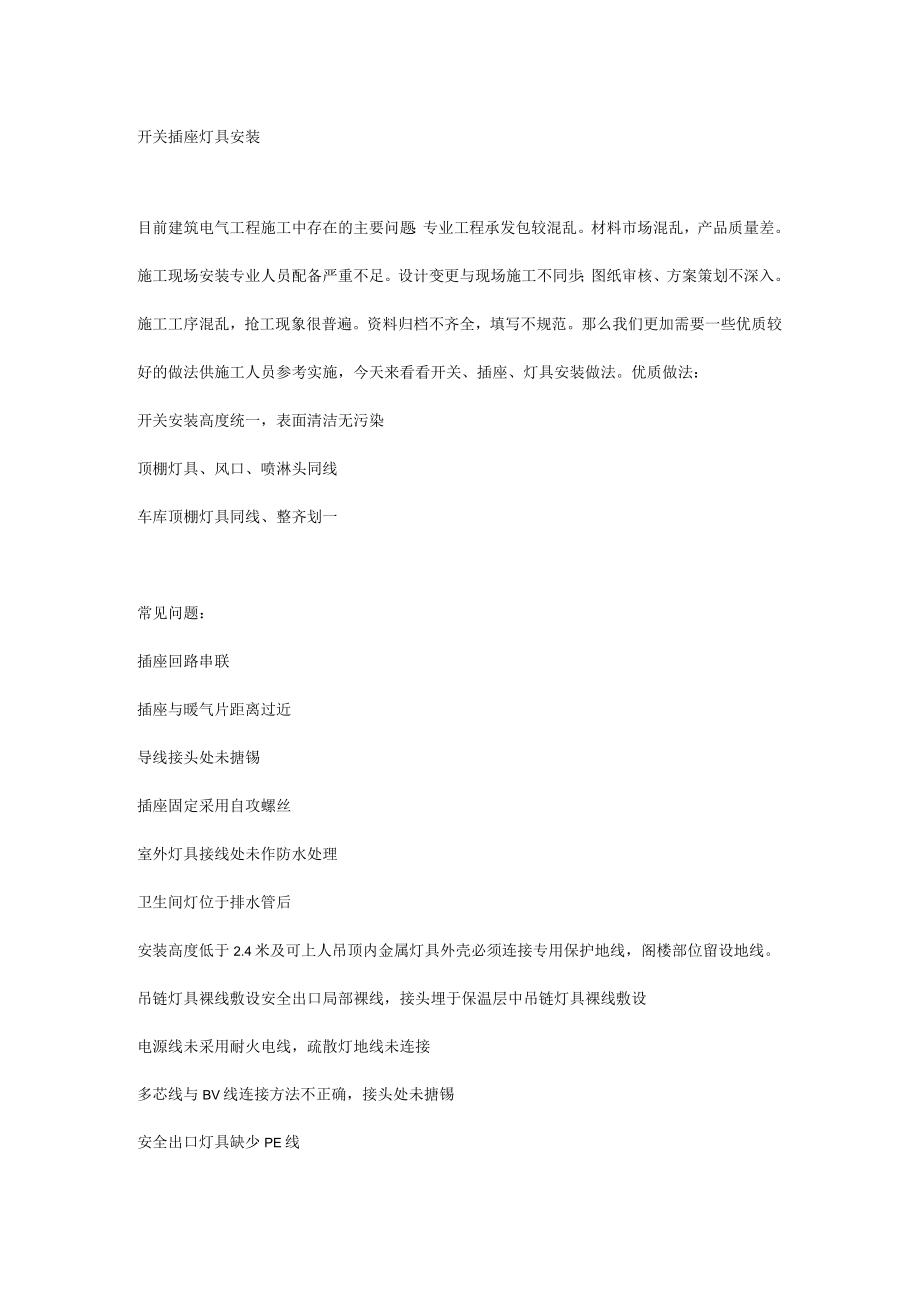

1、开关插座灯具安装目前建筑电气工程施工中存在的主要问题:专业工程承发包较混乱。材料市场混乱,产品质量差。施工现场安装专业人员配备严重不足。设计变更与现场施工不同步;图纸审核、方案策划不深入。施工工序混乱,抢工现象很普遍。资料归档不齐全,填写不规范。那么我们更加需要一些优质较好的做法供施工人员参考实施,今天来看看开关、插座、灯具安装做法。优质做法:开关安装高度统一,表面清洁无污染顶棚灯具、风口、喷淋头同线车库顶棚灯具同线、整齐划一常见问题:插座回路串联插座与暖气片距离过近导线接头处未搪锡插座固定采用自攻螺丝室外灯具接线处未作防水处理卫生间灯位于排水管后安装高度低于2.4米及可上人吊顶内金属灯具外壳

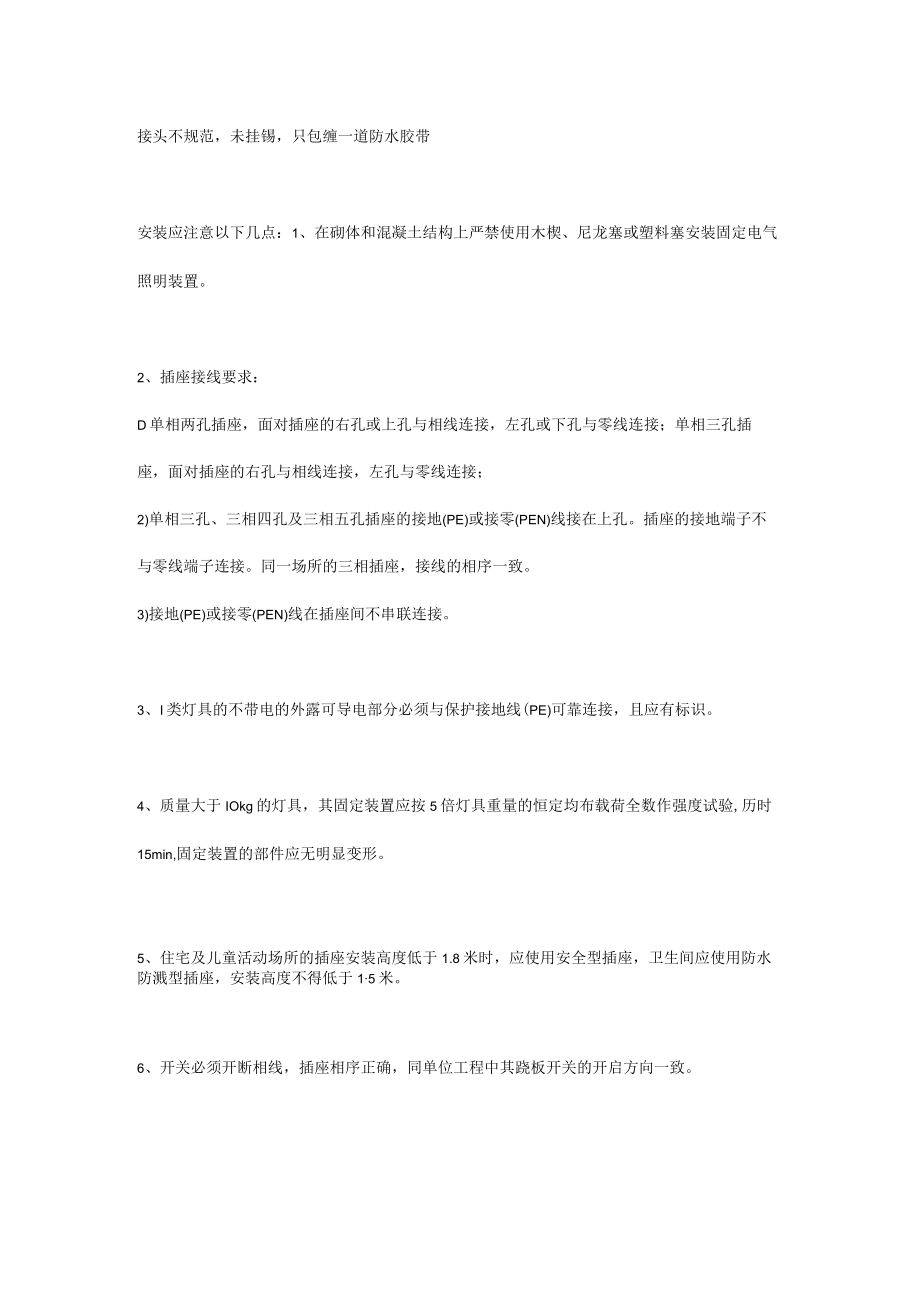

2、必须连接专用保护地线,阁楼部位留设地线。吊链灯具裸线敷设安全出口局部裸线,接头埋于保温层中吊链灯具裸线敷设电源线未采用耐火电线,疏散灯地线未连接多芯线与BV线连接方法不正确,接头处未搪锡安全出口灯具缺少PE线接头不规范,未挂锡,只包缠一道防水胶带安装应注意以下几点:1、在砌体和混凝土结构上严禁使用木楔、尼龙塞或塑料塞安装固定电气照明装置。2、插座接线要求:D单相两孔插座,面对插座的右孔或上孔与相线连接,左孔或下孔与零线连接;单相三孔插座,面对插座的右孔与相线连接,左孔与零线连接;2)单相三孔、三相四孔及三相五孔插座的接地(PE)或接零(PEN)线接在上孔。插座的接地端子不与零线端子连接。同一场

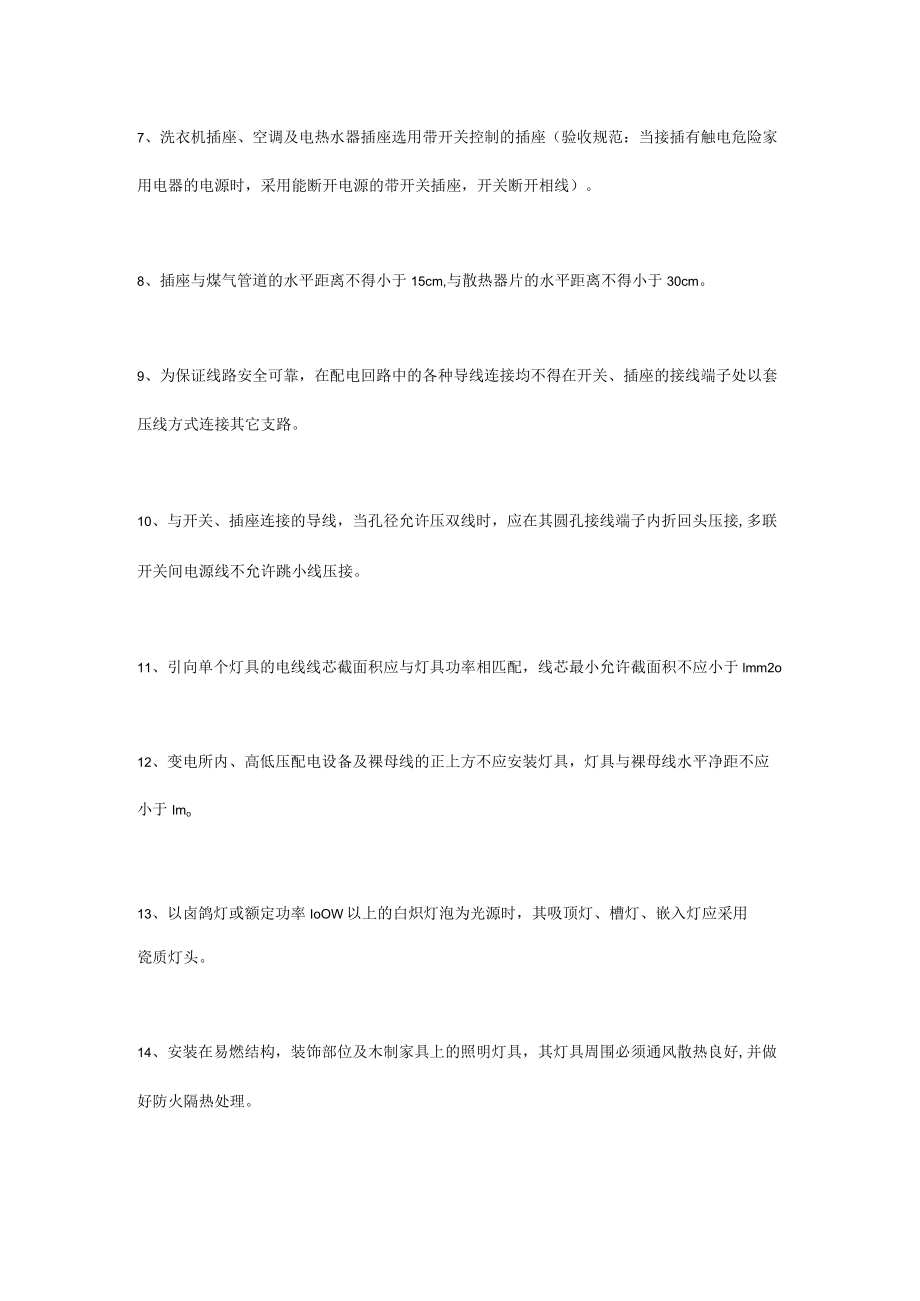

3、所的三相插座,接线的相序一致。3)接地(PE)或接零(PEN)线在插座间不串联连接。3、I类灯具的不带电的外露可导电部分必须与保护接地线(PE)可靠连接,且应有标识。4、质量大于IOkg的灯具,其固定装置应按5倍灯具重量的恒定均布载荷全数作强度试验,历时15min,固定装置的部件应无明显变形。5、住宅及儿童活动场所的插座安装高度低于1.8米时,应使用安全型插座,卫生间应使用防水防溅型插座,安装高度不得低于15米。6、开关必须开断相线,插座相序正确,同单位工程中其跷板开关的开启方向一致。7、洗衣机插座、空调及电热水器插座选用带开关控制的插座(验收规范:当接插有触电危险家用电器的电源时,采用能断开

4、电源的带开关插座,开关断开相线)。8、插座与煤气管道的水平距离不得小于15cm,与散热器片的水平距离不得小于30cm。9、为保证线路安全可靠,在配电回路中的各种导线连接均不得在开关、插座的接线端子处以套压线方式连接其它支路。10、与开关、插座连接的导线,当孔径允许压双线时,应在其圆孔接线端子内折回头压接,多联开关间电源线不允许跳小线压接。11、引向单个灯具的电线线芯截面积应与灯具功率相匹配,线芯最小允许截面积不应小于lmm2o12、变电所内、高低压配电设备及裸母线的正上方不应安装灯具,灯具与裸母线水平净距不应小于Imo13、以卤鸽灯或额定功率IoOW以上的白炽灯泡为光源时,其吸顶灯、槽灯、嵌入灯应采用瓷质灯头。14、安装在易燃结构,装饰部位及木制家具上的照明灯具,其灯具周围必须通风散热良好,并做好防火隔热处理。15、双管吊链日光灯不宜使用铝质品爪子吊链,宜使用镀锌铁链。
