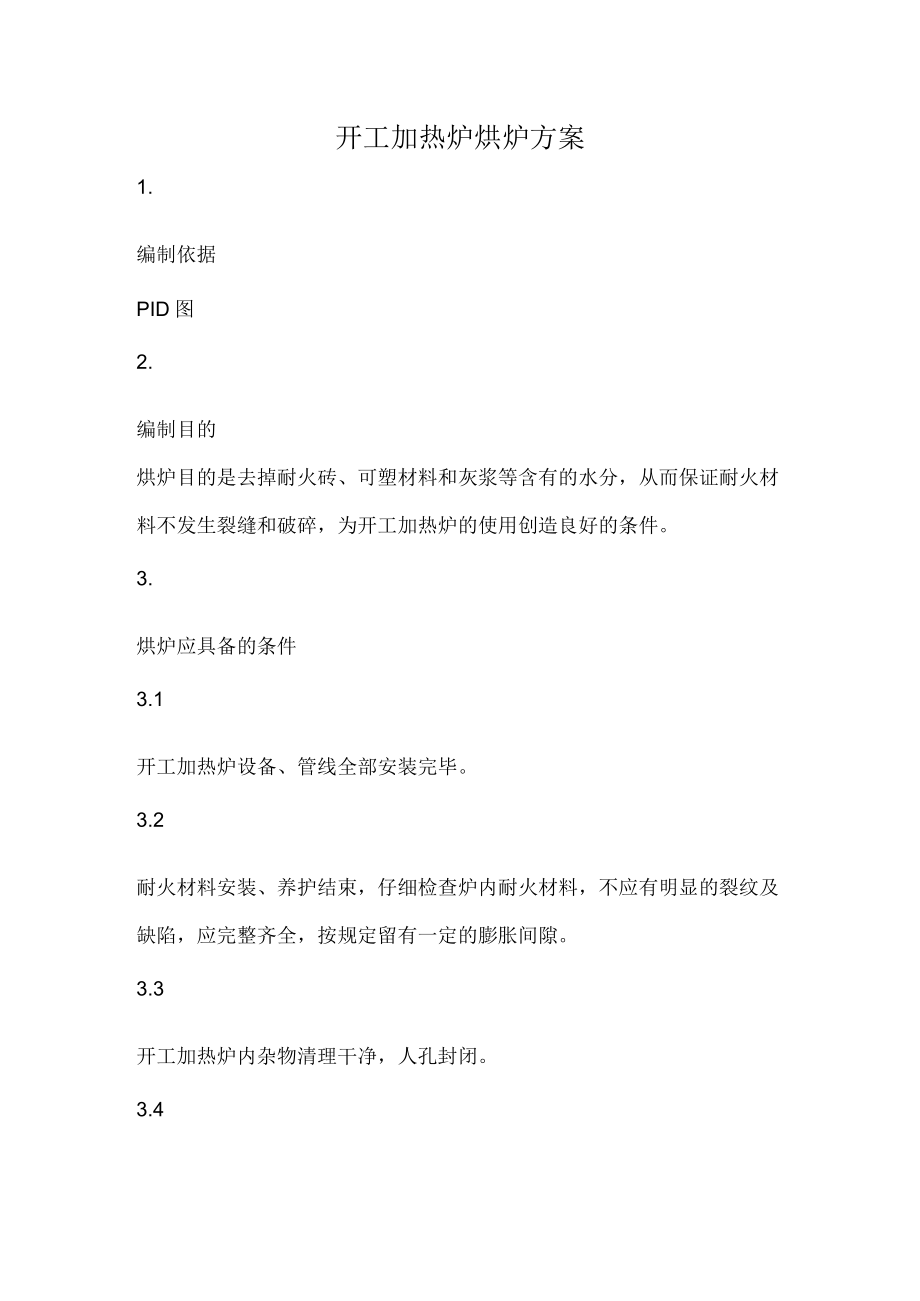

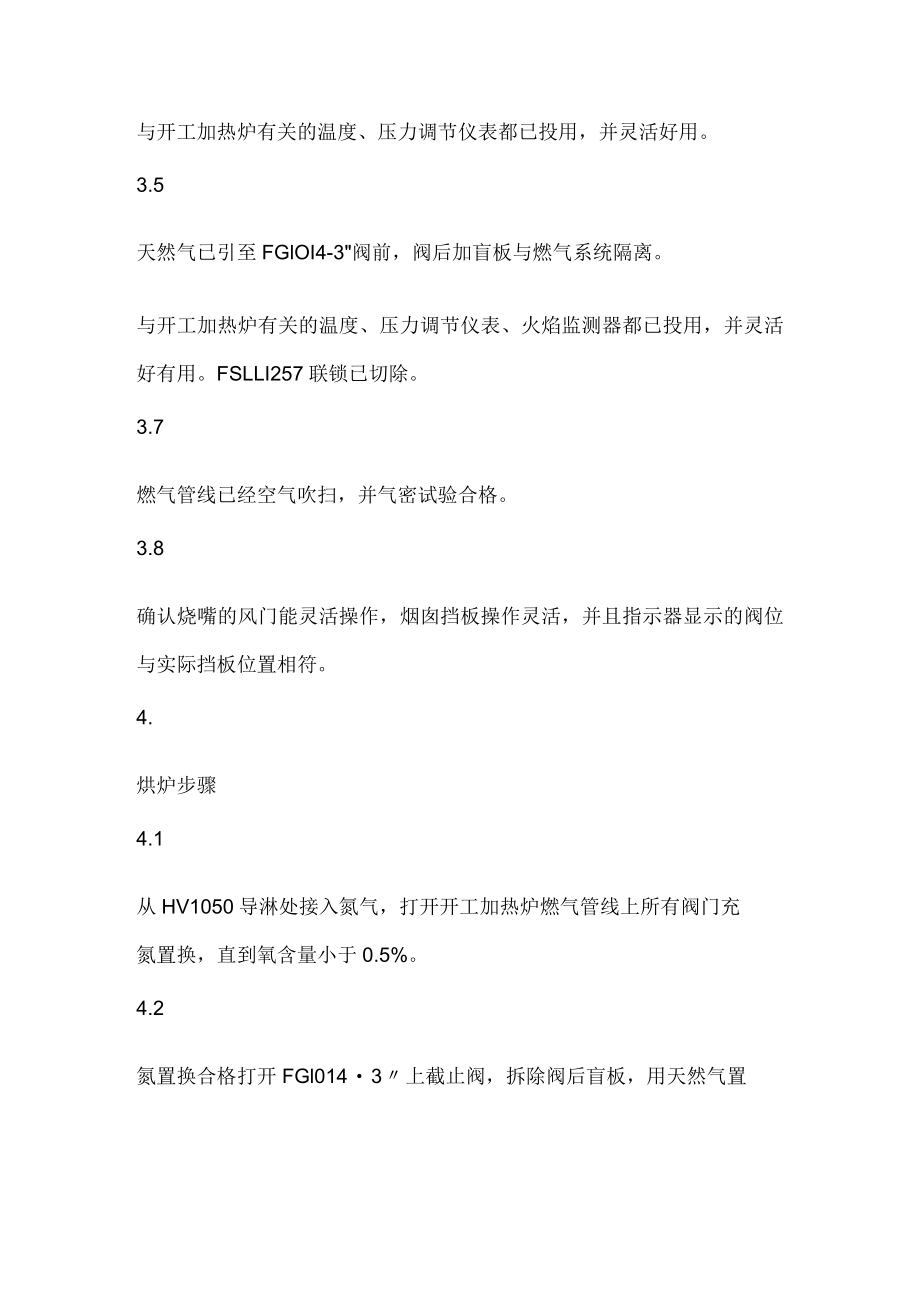

1、开工加热炉烘炉方案1.编制依据PID图2.编制目的烘炉目的是去掉耐火砖、可塑材料和灰浆等含有的水分，从而保证耐火材料不发生裂缝和破碎，为开工加热炉的使用创造良好的条件。3.烘炉应具备的条件3.1开工加热炉设备、管线全部安装完毕。3.2耐火材料安装、养护结束，仔细检查炉内耐火材料，不应有明显的裂纹及缺陷，应完整齐全，按规定留有一定的膨胀间隙。3.3开工加热炉内杂物清理干净，人孔封闭。3.4与开工加热炉有关的温度、压力调节仪表都已投用，并灵活好用。3.5天然气已引至FGlOI4-3阀前，阀后加盲板与燃气系统隔离。与开工加热炉有关的温度、压力调节仪表、火焰监测器都已投用，并灵活好有用。FSLLI25

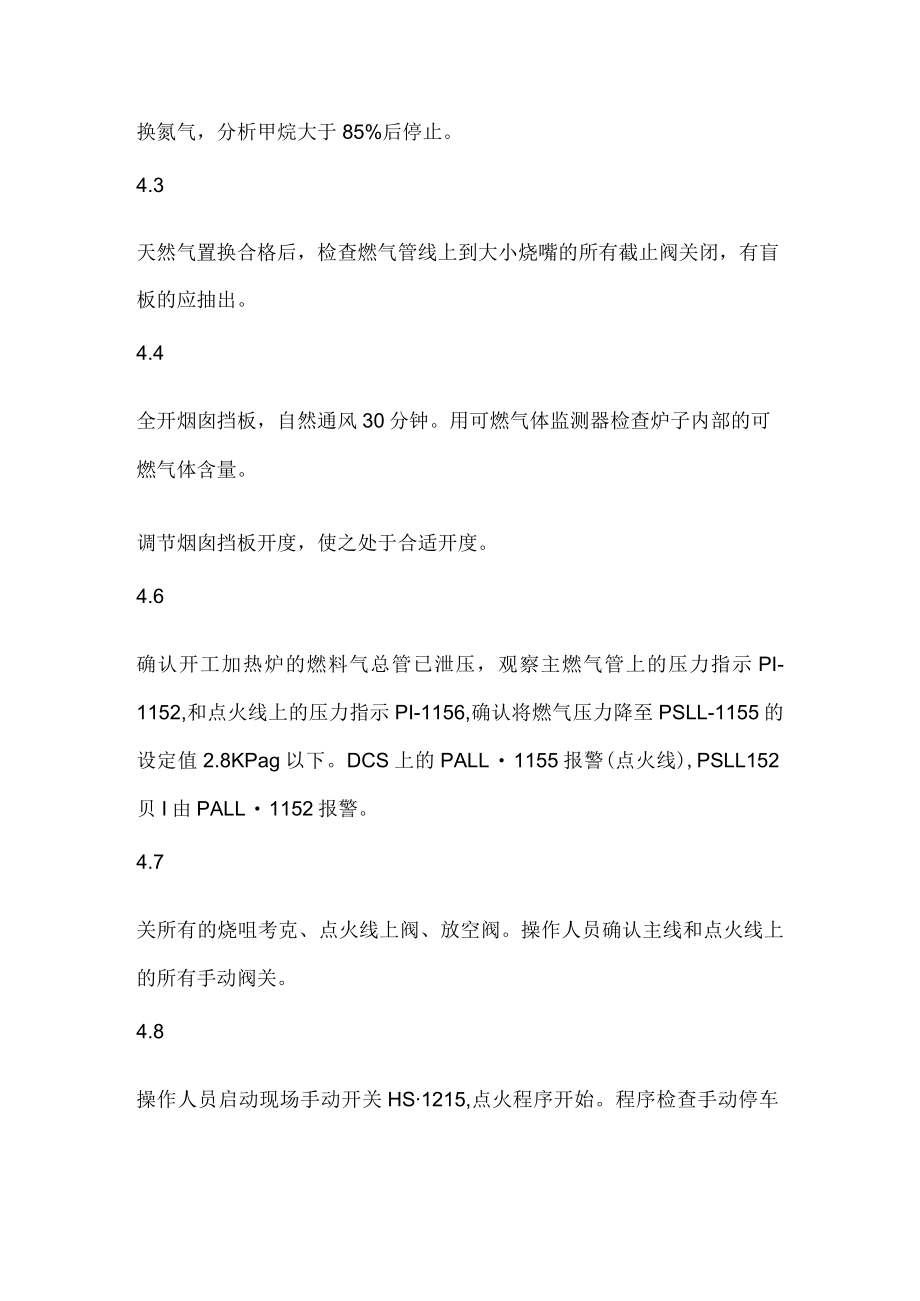

2、7联锁已切除。3.7燃气管线已经空气吹扫，并气密试验合格。3.8确认烧嘴的风门能灵活操作，烟囱挡板操作灵活，并且指示器显示的阀位与实际挡板位置相符。4.烘炉步骤4.1从HV1050导淋处接入氮气，打开开工加热炉燃气管线上所有阀门充氮置换，直到氧含量小于0.5%。4.2氮置换合格打开FGl0143上截止阀，拆除阀后盲板，用天然气置换氮气，分析甲烷大于85%后停止。4.3天然气置换合格后，检查燃气管线上到大小烧嘴的所有截止阀关闭，有盲板的应抽出。4.4全开烟囱挡板，自然通风30分钟。用可燃气体监测器检查炉子内部的可燃气体含量。调节烟囱挡板开度，使之处于合适开度。4.6确认开工加热炉的燃料气总管已泄
3、压，观察主燃气管上的压力指示PI-1152,和点火线上的压力指示PI-1156,确认将燃气压力降至PSLL-1155的设定值2.8KPag以下。DCS上的PALL1155报警(点火线),PSLL152贝I由PALL1152报警。4.7关所有的烧咀考克、点火线上阀、放空阀。操作人员确认主线和点火线上的所有手动阀关。4.8操作人员启动现场手动开关HS1215,点火程序开始。程序检查手动停车HS1257和HS1257A正常。如果这些条件满足，现场表盘“可以打开点火线燃料气阀”的灯XL1215亮。4.9逻辑程序使点火线双截止阀和排放阀电磁阀XY-1255带电。截止阀XV1255AB开，排放阀XV125
4、5C关，用燃料气向点火线充压。打开小烧嘴的球阀，点燃小烧嘴。4.10在此后的3分钟内，此程序将超弛点火线上低低和高高压力联锁开关(PSLL1155和PSHH-1156),3分钟后，程序关闭XL1215“OK”灯，恢复点火线的低低和高高联锁开关。若三分钟内操作人员没有点燃小烧嘴，则燃料气压力低联锁动作，程序应从头开始进行。4.12点燃一个烧嘴后根据升温情况逐步点燃其余五个小烧嘴，以获得在炉子内壁一个均匀的热量分布。4.13Tl1397以最大15每小时的速率由常温升至120,时间6小时。4.14如果6个点火小烧嘴点燃后温度不能达到120C,则点大烧嘴。4.15确认点火烧嘴点燃，DCS上手操器HIC
5、1050设定为零，通过控制阀HV1050控制燃料气量，从最小火开始。4.16程序检查TSHH-1396正常。如果条件满足，程序打开现场盘上“允许开主燃气管线阀灯，XL-1210o程序使主燃气管线上双截止阀和放空阀的电磁阀XY1250带电，两个截止阀XV1250AB开，放空阀XV1250C关，向主燃气管线充燃料气。4.17在后面的5分钟内，程序将超弛主燃气管线上的，压力低低和高高开关(PSLL-1152和PSHH1150),使现场操作工有足够的时间，点燃主烧咀和稳定主燃气管线压力。5分钟后，程序关闭“OK”指示灯XL-1210,并恢复主燃料气管线压力低低和高高联锁。4.18大烧嘴一次引燃三个，按
6、对角点燃。开始阶段应该小火焰，调节风门开度来调节烧嘴的燃烧情况。4.19当烟气温度达到120,在此温度下恒温18小时。4.20恒温后继续按每小时不超过15C的升温速率升至250,时间约8小时。4.21当烟气温度达到250,恒温16小时。4.22在250C时，应对所有烧嘴进行点火试验，但要逐一进行，以防超温或局部过热。4.23恒温16小时后，烘炉结束，逐步灭掉部分烧嘴，按28每小时的速率降至120,灭所有烧嘴，全关烟道气挡板、烧嘴风门和窥孔，开工加热炉自然降温。4.24全部烧嘴灭后，关闭燃气管线到烧嘴的全部截止阀，燃气管线加盲板隔离。5.烘炉后的检查5.1炉膛降至常温后，打开人孔，检查炉膛内的耐
7、火砖和可塑耐火材料是否脱落，对烧嘴和观察孔进行类似检查。5.2在检查中如发现衬里有裂纹，要用原筑炉材料进行修补，若修补的地方超过炉子衬里的5%,则要按程序重新烘炉。6.安全注意事项6.1燃气管线必须用氮置换合格。6.2炉膛必须分析可燃气体，合格后方可点火。6.3严格控制升温速率，若已超温不能快速降温，应立即恒温或调整火嘴,恢复至正常的升温速率或温度。6.4在烘炉期间，烧嘴应轮流点燃。6.5在烘炉期间不允许停火。6.6若发生加热炉熄火，不能立即点火，应开挡板通风并分析炉膛内可燃气体，合格后重新按点火程序进行点火。点火后按30每小时的升温速率升到熄火时的温度再按升温曲线升温。如果启动开工加热炉手动停车按扭，HS-1257（总控室）或者HS-1257A（现场），开工加热炉将动作，使开工加热炉停车。
