1、引桥墩台施工方法及工艺桥墩全部为扁柱式墩，墩宽540m,厚L2m,侧面刻槽深度为20Cnb桥台为U形桥台，下部为5.8X58X2.0m承台。1承台施工由人工配合挖掘机开挖基坑，钢筋统一加工，现场绑扎，模板为大块钢模板，采用“顶拉”结合的方法加固，即内部设外套PVC管的通长“拉筋”，外部用方木撑于坑壁上。混凝土通过溜槽由四角向中心分层浇筑，振捣棒振捣，洒水覆盖养护。2桥墩施工由于墩柱高度较低，均一次性立模浇筑完成。2.1钢筋绑扎施工前绑扎前检查预埋钢筋的位置，发生偏移及时行调整。钢筋就地绑扎，施工脚手架采用碗扣式支架，按绕墩双层搭设，顶部支架间利用木板搭设工作平台。2.2模板设计、安装采用大块刚

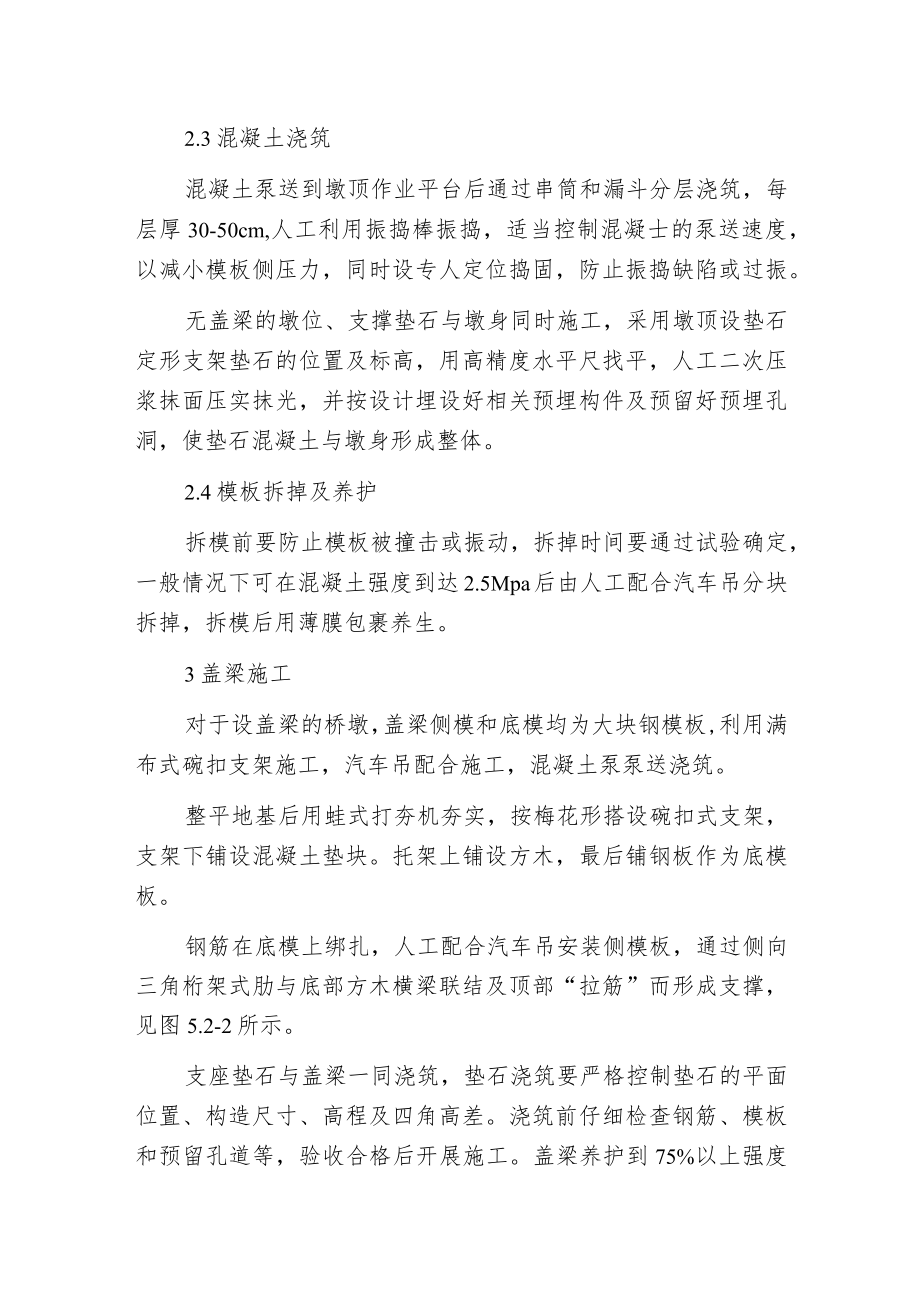

2、性钢模板，面板厚度为6mm,模板设计成三种标准模板，以角钢为横肋，每节模板长度为45m,并配置短节模板。模板间通过螺栓连接，通过小桁架及纵向2根拉筋加固，桁架竖向间距为LOnb防止设置通长拉筋，加固方案见图5.2-1所示。清理模板并按要求涂抹脱模剂，模板的缝隙可夹止浆胶条，人工配合汽车吊将模板分块拼装就位,主钢筋上按设计厚度设置保护层块，地锚固定模板上口。2.3混凝土浇筑混凝土泵送到墩顶作业平台后通过串筒和漏斗分层浇筑，每层厚30-50cm,人工利用振捣棒振捣，适当控制混凝士的泵送速度，以减小模板侧压力，同时设专人定位捣固，防止振捣缺陷或过振。无盖梁的墩位、支撑垫石与墩身同时施工，采用墩顶设垫
3、石定形支架垫石的位置及标高，用高精度水平尺找平，人工二次压浆抹面压实抹光，并按设计埋设好相关预埋构件及预留好预埋孔洞，使垫石混凝土与墩身形成整体。2.4模板拆掉及养护拆模前要防止模板被撞击或振动，拆掉时间要通过试验确定，一般情况下可在混凝土强度到达2.5Mpa后由人工配合汽车吊分块拆掉，拆模后用薄膜包裹养生。3盖梁施工对于设盖梁的桥墩，盖梁侧模和底模均为大块钢模板,利用满布式碗扣支架施工，汽车吊配合施工，混凝土泵泵送浇筑。整平地基后用蛙式打夯机夯实，按梅花形搭设碗扣式支架，支架下铺设混凝土垫块。托架上铺设方木，最后铺钢板作为底模板。钢筋在底模上绑扎，人工配合汽车吊安装侧模板，通过侧向三角桁架式

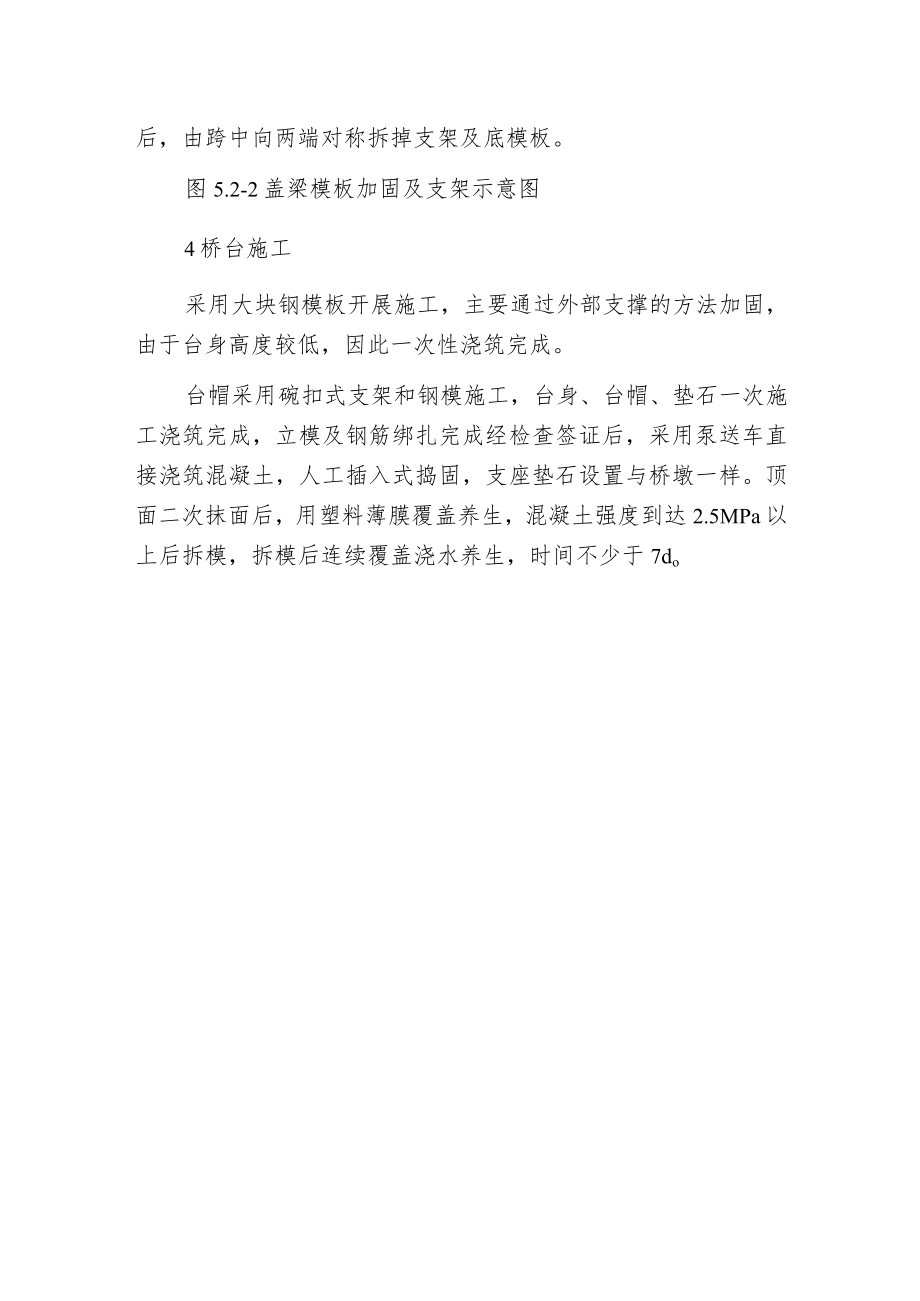

4、肋与底部方木横梁联结及顶部“拉筋”而形成支撑，见图5.2-2所示。支座垫石与盖梁一同浇筑，垫石浇筑要严格控制垫石的平面位置、构造尺寸、高程及四角高差。浇筑前仔细检查钢筋、模板和预留孔道等，验收合格后开展施工。盖梁养护到75%以上强度后，由跨中向两端对称拆掉支架及底模板。图5.2-2盖梁模板加固及支架示意图4桥台施工采用大块钢模板开展施工，主要通过外部支撑的方法加固，由于台身高度较低，因此一次性浇筑完成。台帽采用碗扣式支架和钢模施工，台身、台帽、垫石一次施工浇筑完成，立模及钢筋绑扎完成经检查签证后，采用泵送车直接浇筑混凝土，人工插入式捣固，支座垫石设置与桥墩一样。顶面二次抹面后，用塑料薄膜覆盖养生，混凝土强度到达2.5MPa以上后拆模，拆模后连续覆盖浇水养生，时间不少于7do
