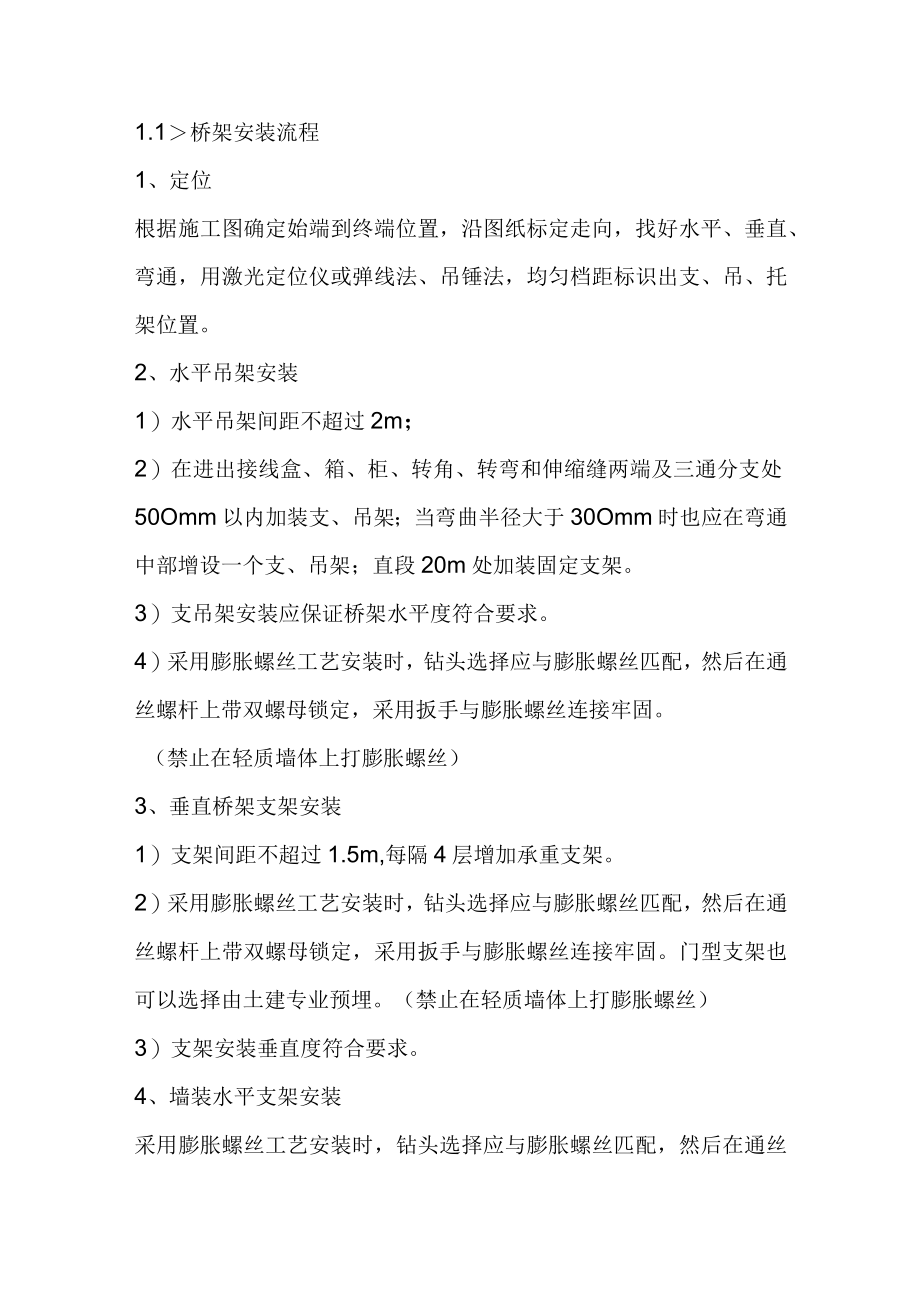

1、1.1桥架安装流程1、定位根据施工图确定始端到终端位置，沿图纸标定走向，找好水平、垂直、弯通，用激光定位仪或弹线法、吊锤法，均匀档距标识出支、吊、托架位置。2、水平吊架安装1）水平吊架间距不超过2m；2）在进出接线盒、箱、柜、转角、转弯和伸缩缝两端及三通分支处50Omm以内加装支、吊架；当弯曲半径大于30Omm时也应在弯通中部增设一个支、吊架；直段20m处加装固定支架。3）支吊架安装应保证桥架水平度符合要求。4）采用膨胀螺丝工艺安装时，钻头选择应与膨胀螺丝匹配，然后在通丝螺杆上带双螺母锁定，采用扳手与膨胀螺丝连接牢固。（禁止在轻质墙体上打膨胀螺丝）3、垂直桥架支架安装1）支架间距不超过1.5m

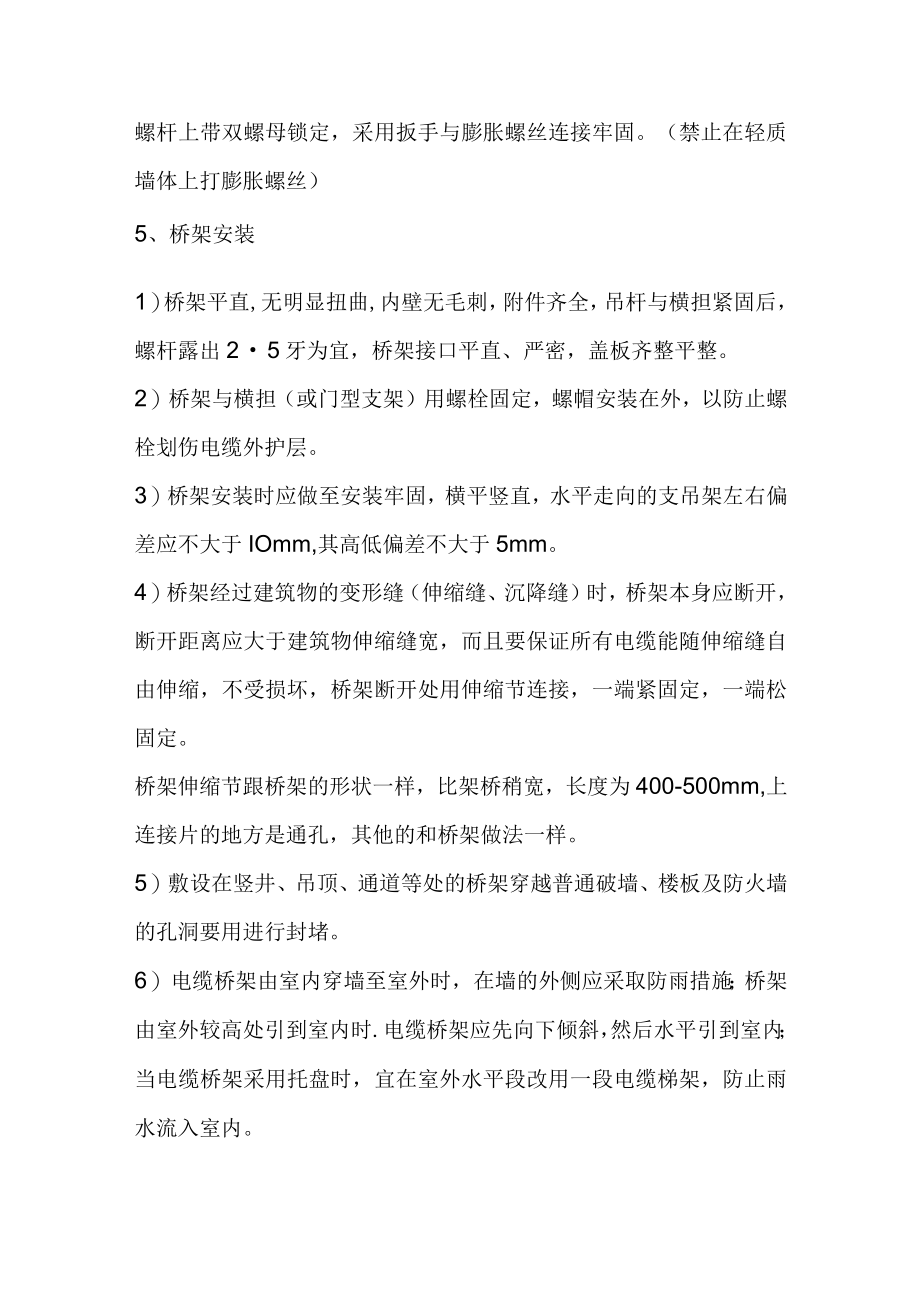

2、,每隔4层增加承重支架。2）采用膨胀螺丝工艺安装时，钻头选择应与膨胀螺丝匹配，然后在通丝螺杆上带双螺母锁定，采用扳手与膨胀螺丝连接牢固。门型支架也可以选择由土建专业预埋。（禁止在轻质墙体上打膨胀螺丝）3）支架安装垂直度符合要求。4、墙装水平支架安装采用膨胀螺丝工艺安装时，钻头选择应与膨胀螺丝匹配，然后在通丝螺杆上带双螺母锁定，采用扳手与膨胀螺丝连接牢固。（禁止在轻质墙体上打膨胀螺丝）5、桥架安装1）桥架平直,无明显扭曲,内壁无毛刺，附件齐全，吊杆与横担紧固后，螺杆露出25牙为宜，桥架接口平直、严密，盖板齐整平整。2）桥架与横担（或门型支架）用螺栓固定，螺帽安装在外，以防止螺栓划伤电缆外护层。3
3、）桥架安装时应做至安装牢固，横平竖直，水平走向的支吊架左右偏差应不大于IOmm,其高低偏差不大于5mm。4）桥架经过建筑物的变形缝（伸缩缝、沉降缝）时，桥架本身应断开，断开距离应大于建筑物伸缩缝宽，而且要保证所有电缆能随伸缩缝自由伸缩，不受损坏，桥架断开处用伸缩节连接，一端紧固定，一端松固定。桥架伸缩节跟桥架的形状一样，比架桥稍宽，长度为400-500mm,上连接片的地方是通孔，其他的和桥架做法一样。5）敷设在竖井、吊顶、通道等处的桥架穿越普通破墙、楼板及防火墙的孔洞要用进行封堵。6）电缆桥架由室内穿墙至室外时，在墙的外侧应采取防雨措施；桥架由室外较高处引到室内时.电缆桥架应先向下倾斜，然后水
4、平引到室内；当电缆桥架采用托盘时，宜在室外水平段改用一段电缆梯架，防止雨水流入室内。7）分层桥架安装：先安装上层，后安装下层，上、下层之间距离不小于150mm,有利于后期的电缆敷设和检修。8）桥架不宜与下列管道平行敷设，当无法避免时，电缆桥架的位置应符合下列规定，或采取相应防护措施：2电缆桥架应在水管或具有腐蚀性液体管道上方。2电缆桥架应在热力管道下方。2易燃易爆气体比空气重时，电缆桥架应在管道上方。2易燃易爆气体比空气轻时，电缆桥架应在管道下方。6、接地处理1）金属电缆桥架及其支架引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规范：2金属电缆桥架及其支架全长，与
5、接地（PE）或接零（PEN）干线相连接不小于2处，使整个桥架为一个电气通路。2非镀锌电缆桥架间连接的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2；接地点或电气连接处涂层要清除干净,实现有效接触。2镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。2）伸缩缝或软连接处需采用铜软导线或编织铜线连接，截面积不小于16mm2o3）钢制桥架起始端和终始端应与建筑物接地装置进行可靠的连接，全长大于30米时，每隔2030m,应增加一个接地连接点；当桥架出入建筑物时，应就近与总等电位接地装置进行连接。注意事项1、管廊区域（特别是塔楼）有多个专业的管线集中：暖通风管，防排烟风管，强弱电桥架，给排水管道，消防喷淋管道，空调水管道等，需要总包或设计单位统一划分各专业管道位置，确定好桥架的水平位置或标高后，再着手安装事宜。2、施工前按照施工图敷设方向检查桥架安装空间，有无障碍物、支架固定处是否有轻质砖墙、预留孔洞位置尺寸是否合理等，并做好详细记录，并拍照或画出施工草图。
