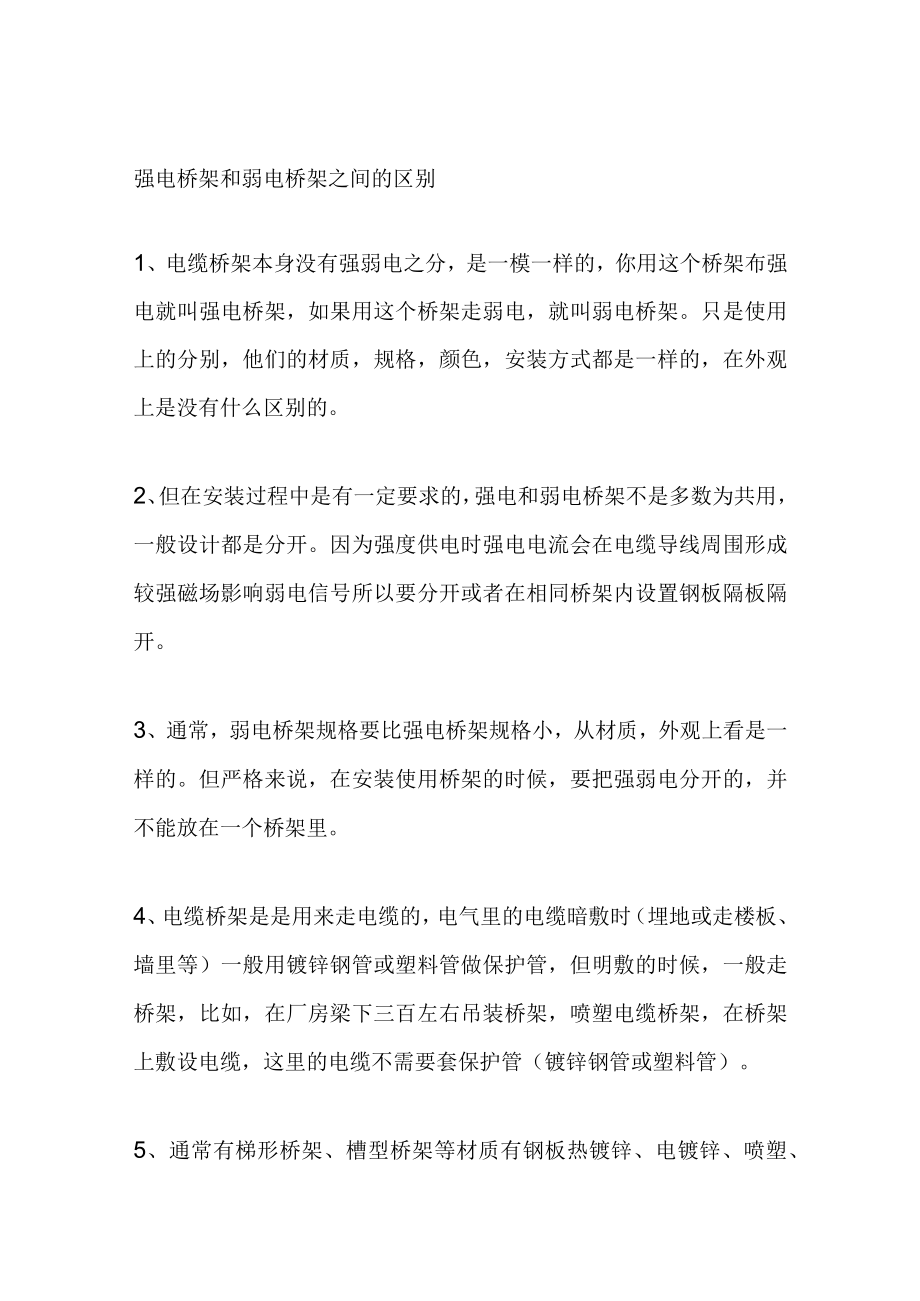

强电桥架与弱电桥架的注意事项.docx_第1页
第1页 / 共6页

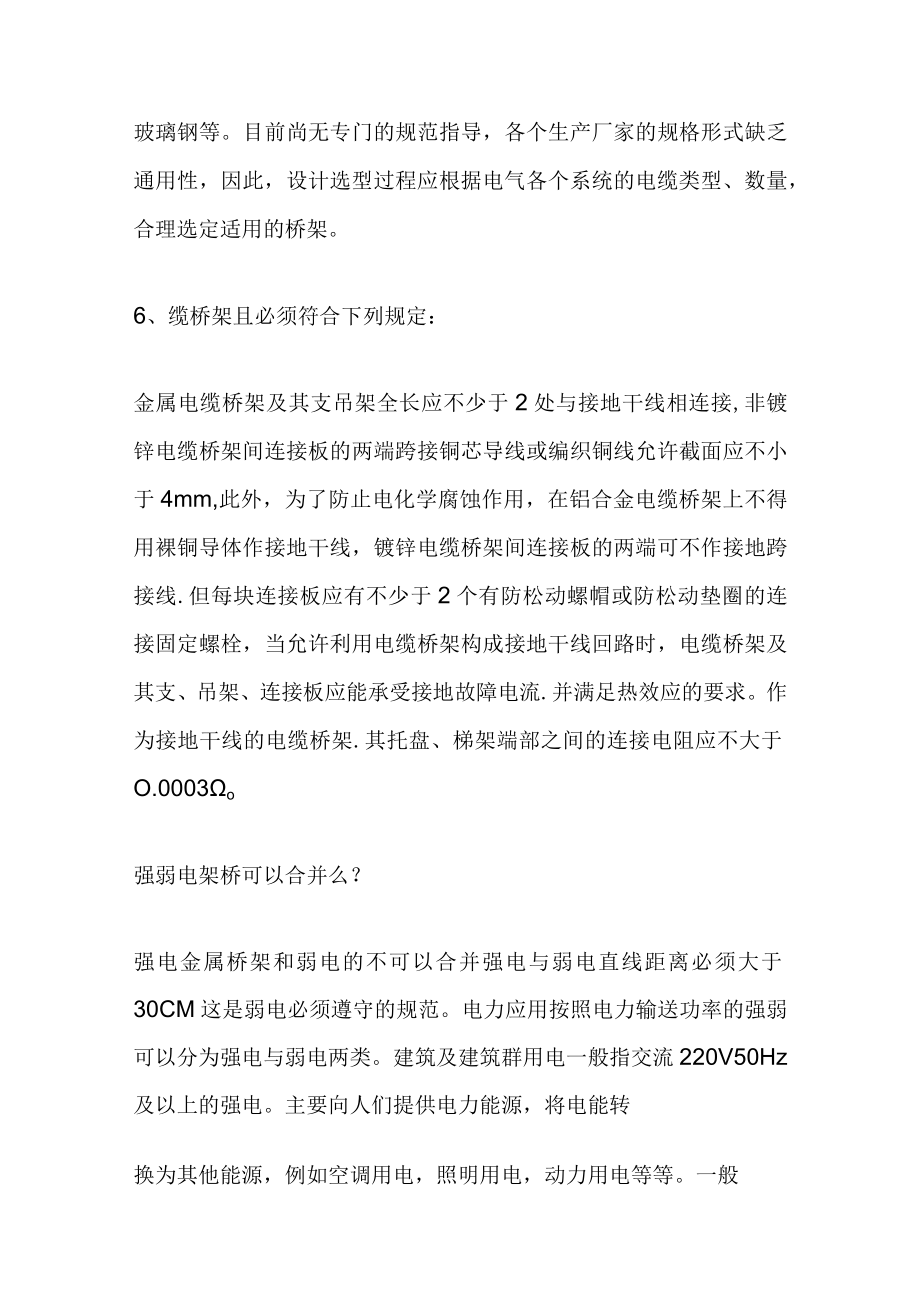

强电桥架与弱电桥架的注意事项.docx_第2页
第2页 / 共6页

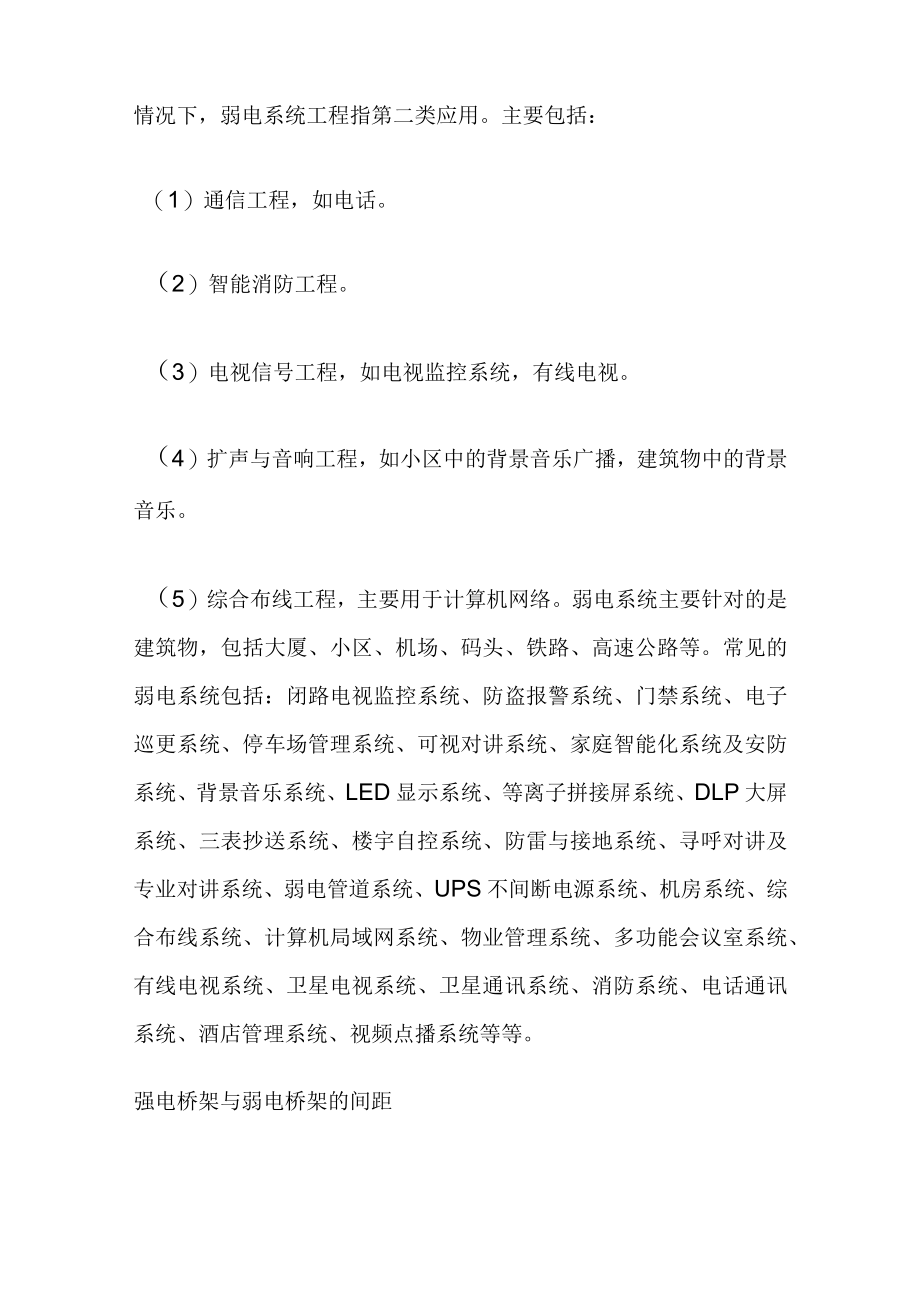

强电桥架与弱电桥架的注意事项.docx_第3页
第3页 / 共6页
强电桥架与弱电桥架的注意事项.docx_第4页
第4页 / 共6页
强电桥架与弱电桥架的注意事项.docx_第5页
第5页 / 共6页
强电桥架与弱电桥架的注意事项.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《强电桥架与弱电桥架的注意事项.docx》由会员分享,可在线阅读,更多相关《强电桥架与弱电桥架的注意事项.docx(6页珍藏版)》请在第壹文秘上搜索。

1、强电桥架和弱电桥架之间的区别1、电缆桥架本身没有强弱电之分,是一模一样的,你用这个桥架布强电就叫强电桥架,如果用这个桥架走弱电,就叫弱电桥架。只是使用上的分别,他们的材质,规格,颜色,安装方式都是一样的,在外观上是没有什么区别的。2、但在安装过程中是有一定要求的,强电和弱电桥架不是多数为共用,一般设计都是分开。因为强度供电时强电电流会在电缆导线周围形成较强磁场影响弱电信号所以要分开或者在相同桥架内设置钢板隔板隔开。3、通常,弱电桥架规格要比强电桥架规格小,从材质,外观上看是一样的。但严格来说,在安装使用桥架的时候,要把强弱电分开的,并不能放在一个桥架里。4、电缆桥架是是用来走电缆的,电气里的电

2、缆暗敷时(埋地或走楼板、墙里等)一般用镀锌钢管或塑料管做保护管,但明敷的时候,一般走桥架,比如,在厂房梁下三百左右吊装桥架,喷塑电缆桥架,在桥架上敷设电缆,这里的电缆不需要套保护管(镀锌钢管或塑料管)。5、通常有梯形桥架、槽型桥架等材质有钢板热镀锌、电镀锌、喷塑、玻璃钢等。目前尚无专门的规范指导,各个生产厂家的规格形式缺乏通用性,因此,设计选型过程应根据电气各个系统的电缆类型、数量,合理选定适用的桥架。6、缆桥架且必须符合下列规定:金属电缆桥架及其支吊架全长应不少于2处与接地干线相连接,非镀锌电缆桥架间连接板的两端跨接铜芯导线或编织铜线允许截面应不小于4mm,此外,为了防止电化学腐蚀作用,在铝

3、合金电缆桥架上不得用裸铜导体作接地干线,镀锌电缆桥架间连接板的两端可不作接地跨接线.但每块连接板应有不少于2个有防松动螺帽或防松动垫圈的连接固定螺栓,当允许利用电缆桥架构成接地干线回路时,电缆桥架及其支、吊架、连接板应能承受接地故障电流.并满足热效应的要求。作为接地干线的电缆桥架.其托盘、梯架端部之间的连接电阻应不大于O.0003o强弱电架桥可以合并么?强电金属桥架和弱电的不可以合并强电与弱电直线距离必须大于30CM这是弱电必须遵守的规范。电力应用按照电力输送功率的强弱可以分为强电与弱电两类。建筑及建筑群用电一般指交流220V50Hz及以上的强电。主要向人们提供电力能源,将电能转换为其他能源,

4、例如空调用电,照明用电,动力用电等等。一般情况下,弱电系统工程指第二类应用。主要包括:(1)通信工程,如电话。(2)智能消防工程。(3)电视信号工程,如电视监控系统,有线电视。(4)扩声与音响工程,如小区中的背景音乐广播,建筑物中的背景音乐。(5)综合布线工程,主要用于计算机网络。弱电系统主要针对的是建筑物,包括大厦、小区、机场、码头、铁路、高速公路等。常见的弱电系统包括:闭路电视监控系统、防盗报警系统、门禁系统、电子巡更系统、停车场管理系统、可视对讲系统、家庭智能化系统及安防系统、背景音乐系统、LED显示系统、等离子拼接屏系统、DLP大屏系统、三表抄送系统、楼宇自控系统、防雷与接地系统、寻呼

5、对讲及专业对讲系统、弱电管道系统、UPS不间断电源系统、机房系统、综合布线系统、计算机局域网系统、物业管理系统、多功能会议室系统、有线电视系统、卫星电视系统、卫星通讯系统、消防系统、电话通讯系统、酒店管理系统、视频点播系统等等。强电桥架与弱电桥架的间距强电桥架与弱电桥架的间距布置,如电缆桥架、照明箱、封闭式母线槽之间净距应不小于IOOmm。配电间内高压、低压或应急电源的电气线路相互之间应保持300mm的间距,或采取隔离措施,并且高压线应设有明显标志。同时,进人电气间应设有照明、火灾探测器等设施,不进人电气间应设有火灾探测器等设施。配电间的数量按楼层面积大小和建筑体形及防火分区等综合考虑。一般每

6、建筑面积800m2左右设置一个配电间较为合理。弱电间的数量按建筑面积、系统出线的数量、路径等因素综合考虑,电气间的设置分两种类型:1、进人电气间在通常情况下,一面墙敷设竖向管线(槽)或安装设备时,配电间进深的净距D1=12001500mm;弱电间进深的净距D2=IIOO1400mm较为合理。配电间及弱电间的长度Ll及L2可根据电气间内设置电气设备及管线(槽)的多少来确定。民用建筑电气设计规范提出“竖井大小除满足布线间隔及端子箱、配电箱布置所必须尺寸外,还宜在箱体前留有不小于0.8m操作、维护距离”的要求。设置在弱电间中的弱电设备,操作及维护距离虽然在民用建筑电气设计标准条文中未做规定,但也不宜

7、小于O.8mo电缆穿钢管布线时,应在楼板预留钢管,布线完成后应添塞防火堵料,电缆桥架安装应水平,最大弧垂不应大于10毫米,多层距离为不小于0.5M,有屏蔽隔离可考虑0.3M,水平距离没有明确规定,只要留出检修空间即可。(个人建议0.5M。)2、不进人的电气间在通常情况下,配电间进深的净距D3=60080Omm;弱电间进深的净距D4=500700mmo配电间及弱电间的长度L3及L4可根据电气间内设置电气设备及管线(槽)的多少来确定,进人电气间的门为单扇检修门,不进人电气间的检修门的数量可根据电气间内设置电气设备及管线(槽)的多少来确定,可设置单扇检修门、双扇检修门或多扇检修门。上述门的高度宜与同

8、层其它门的高度一致,宽度不宜小于0.8ro电气间的检修门宜采用乙级防火门,并外开向公共通道。为防止水流进电气间内,电气间的检修门应设置30Omm高的门坎或高出本层300mm,电气间的设置完成后,还需向结构专业提供电气间内楼板开洞的洞口尺寸。在通常情况下,配电间内楼板开洞的洞口宽度为30Omm。弱电间内楼板开洞的洞口宽度为250mm。为统一起见,配电间及弱电间内楼板开洞的洞口宽度均为300mm亦可。配电间及弱电间内开洞的洞口长度与配电间及弱电间内净距的长度相同。为便于固定模板,电气间内楼板开洞的洞口应离墙50mm,电气间内垂直敷设在洞口中的电缆桥架,封闭式母线槽及金属线槽待施工完后,预留的洞口均应逐层用无机防火材料封堵。下面推荐一种封堵电气间内洞口的方法。具体步骤如下:(1)将洞口四周打毛;(2)在洞口内浇灌50mm混凝土;(3)在洞口下部采用金属膨胀螺栓固定木模板;(4)在洞口内填充防火棉,防火棉填充厚度视楼板厚度而定,假如楼板厚度为140mm,防火棉的填充厚度为60mm;(5)在洞口上部再浇灌30mm混凝土。混凝土养护一天后即可拆模。封堵洞口材料的厚度与楼板的厚度相同工程施工完成后,往往物业管理部门根据用房功能变化还需增加强、弱电线路,或若干年后需更换部分强、弱电线路,采用上述封堵洞口的方法,便于打开洞口,真正达到易于维护,易于更改强、弱电线路的目的。
