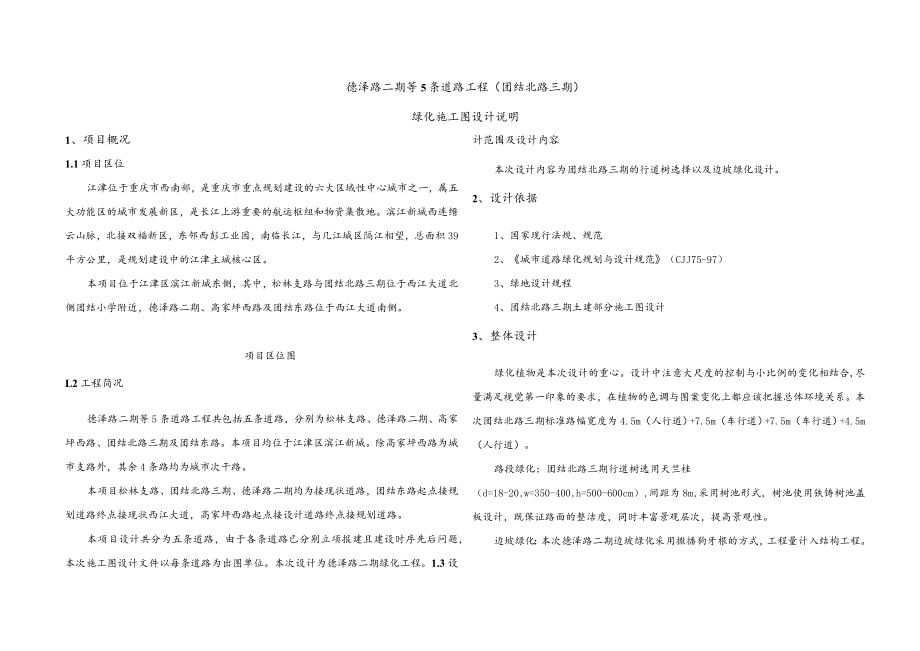

1、德泽路二期等5条道路工程（团结北路三期）绿化施工图设计说明1、项目概况1.1项目区位江津位于重庆市西南部，是重庆市重点规划建设的六大区域性中心城市之一，属五大功能区的城市发展新区，是长江上游重要的航运枢纽和物资集散地。滨江新城西连缙云山脉，北接双福新区，东邻西彭工业园，南临长江，与几江城区隔江相望，总面积39平方公里，是规划建设中的江津主城核心区。本项目位于江津区滨江新城东侧，其中，松林支路与团结北路三期位于西江大道北侧团结小学附近，德泽路二期、高家坪西路及团结东路位于西江大道南侧。项目区位图L2工程简况德泽路二期等5条道路工程共包括五条道路，分别为松林支路、德泽路二期、高家坪西路、团结北路三
2、期及团结东路。本项目均位于江津区滨江新城。除高家坪西路为城市支路外，其余4条路均为城市次干路。本项目松林支路、团结北路三期、德泽路二期均为接现状道路，团结东路起点接规划道路终点接现状西江大道，高家坪西路起点接设计道路终点接规划道路。本项目设计共分为五条道路，由于各条道路已分别立项报建且建设时序先后问题，本次施工图设计文件以每条道路为出图单位。本次设计为德泽路二期绿化工程。1.3设计范围及设计内容本次设计内容为团结北路三期的行道树选择以及边坡绿化设计。2、设计依据1、国家现行法规、规范2、城市道路绿化规划与设计规范（CJJ75-97）3、绿地设计规程4、团结北路三期土建部分施工图设计3、整体设计
3、绿化植物是本次设计的重心。设计中注意大尺度的控制与小比例的变化相结合,尽量满足视觉第一印象的要求，在植物的色调与图案变化上都应该把握总体环境关系。本次团结北路三期标准路幅宽度为4.5m（人行道）+7.5m（车行道）+7.5m（车行道）+4.5m（人行道）。路段绿化：团结北路三期行道树选用天竺桂（d=18-20,w=350-400,h=500-600cm）,间距为8m,采用树池形式，树池使用铁铸树池盖板设计，既保证路面的整洁度，同时丰富景观层次，提高景观性。边坡绿化：本次德泽路二期边坡绿化采用撒播狗牙根的方式，工程量计入结构工程。4、材料构造作法及技术处理措施4.1 人行道基层统一做法：参见道路

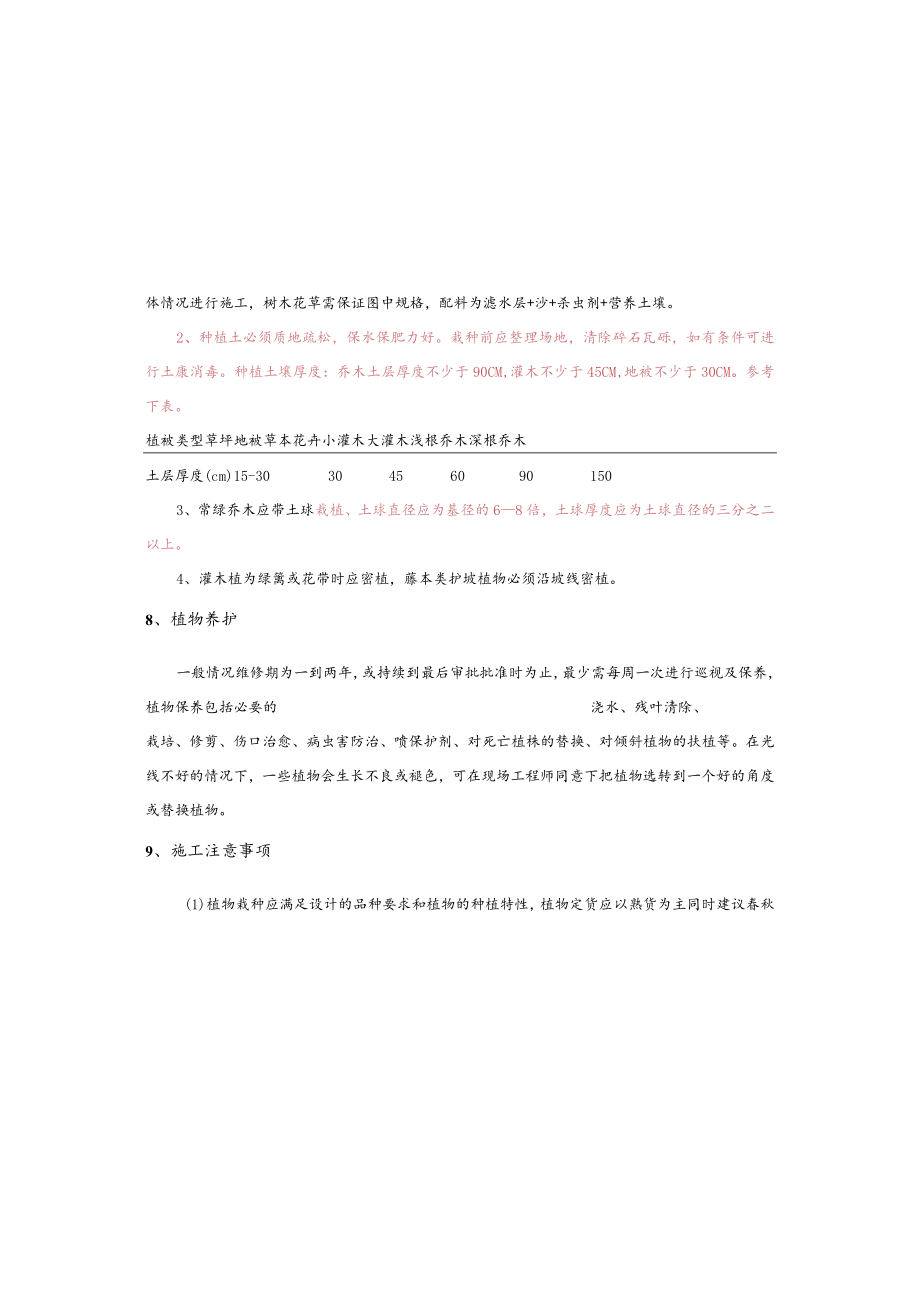

4、工程4.2 人行道铺装做法：面层采用透水砖，结构部分参见道路工程体情况进行施工，树木花草需保证图中规格，配料为滤水层+沙+杀虫剂+营养土壤。2、种植土必须质地疏松，保水保肥力好。栽种前应整理场地，清除碎石瓦砾，如有条件可进行土康消毒。种植土壤厚度：乔木土层厚度不少于90CM,灌木不少于45CM,地被不少于30CM。参考下表。植被类型草坪地被草本花卉小灌木大灌木浅根乔木深根乔木土层厚度(cm)15-30304560901503、常绿乔木应带土球栽植、土球直径应为基径的68倍，土球厚度应为土球直径的三分之二以上。4、灌木植为绿篱或花带时应密植，藤本类护坡植物必须沿坡线密植。8、植物养护一般情况维修
5、期为一到两年，或持续到最后审批批准时为止，最少需每周一次进行巡视及保养，植物保养包括必要的浇水、残叶清除、栽培、修剪、伤口治愈、病虫害防治、喷保护剂、对死亡植株的替换、对倾斜植物的扶植等。在光线不好的情况下，一些植物会生长不良或褪色，可在现场工程师同意下把植物选转到一个好的角度或替换植物。9、施工注意事项(1)植物栽种应满足设计的品种要求和植物的种植特性，植物定货应以熟货为主同时建议春秋两季进行移栽，以保证植物的成活率。(2)工程中使用的硬质铺修材料均应满足国家相关规范的要求，并先提供样板，经建设方、设计方同意后方可定货施工。4. 3植物种植作法:(1)机械土方造型约40Cln(2)人工细石土
6、方造型约15CIn(3)人工种植土约15cm(4)所有树池小种植花池内均设IOOnImTS-弹塑软式透水管，上覆100厚碎石滤水层上盖土工布一层，排水接入市政排水系统。5、无障碍设计为了方便残疾人使用城市道路设施，根据城市道路和建筑物无障碍设计规范(JGJ50-2001)的要求，在人行道上设置盲道及道路交叉口处设置三面坡缘石坡道，供残疾人使用，盲道宽0.6m,单面坡缘石坡道宽1.5m,坡度不大于1：12。6、苗木要求1、工程苗木应具备生长健壮，枝叶繁茂、冠形完整、色泽正常、根系发达、无病虫害。枝干、根系若有损伤的，应在伤处截枝截根，以防病菌感染。2、乔木类苗木：具主轴的应有主干枝、主枝分布均匀
7、。3、灌木类苗木：丛生型灌木要求灌丛丰满、主侧枝分布均匀、主枝数不少于5枝，至少有3枝以上灌高达到规定标准；蔓生苗木、应分枝均匀、主条数5枝以上、主条径LOCM以上；单干型灌木要求具主干、分枝均匀，基径在2.0CM以上；绿篱用灌木要求濯丛丰满，分枝均匀、干下部枝叶无光秃，数龄2年以上。所有单株地被灌木都应达到规格。7、地面种植1、根据本次设计图布置并结合现场具体情况进行考虑，树木花草需保证图中具(3)施工时须严格遵守国家现行施工验收规范。(4)施工时如遇特殊情况必须更改时，应及时通知设计单位，共同协商解决。(5)施工中若发现问题或业主提出修改，须与我院共同研究决定，并应符合国家有关规范的要求。(6)施工前应核实乔木树干中心至机动车道路缘石外侧距离不宜小于O.75m,同时道路绿化树木与其它设施的最小水平距离，并应符合CJJ75-976.3.1条要求，详见下表：树木与其他设施最小水平距离表631设施名称至乔木中心距离Gn)至灌木中心距离(m)低于2m的围墙LO挡土墙LO路灯杆柱2.0电力、电信杆柱1.5消防龙头1.52.0测量水准点ZD2.0
