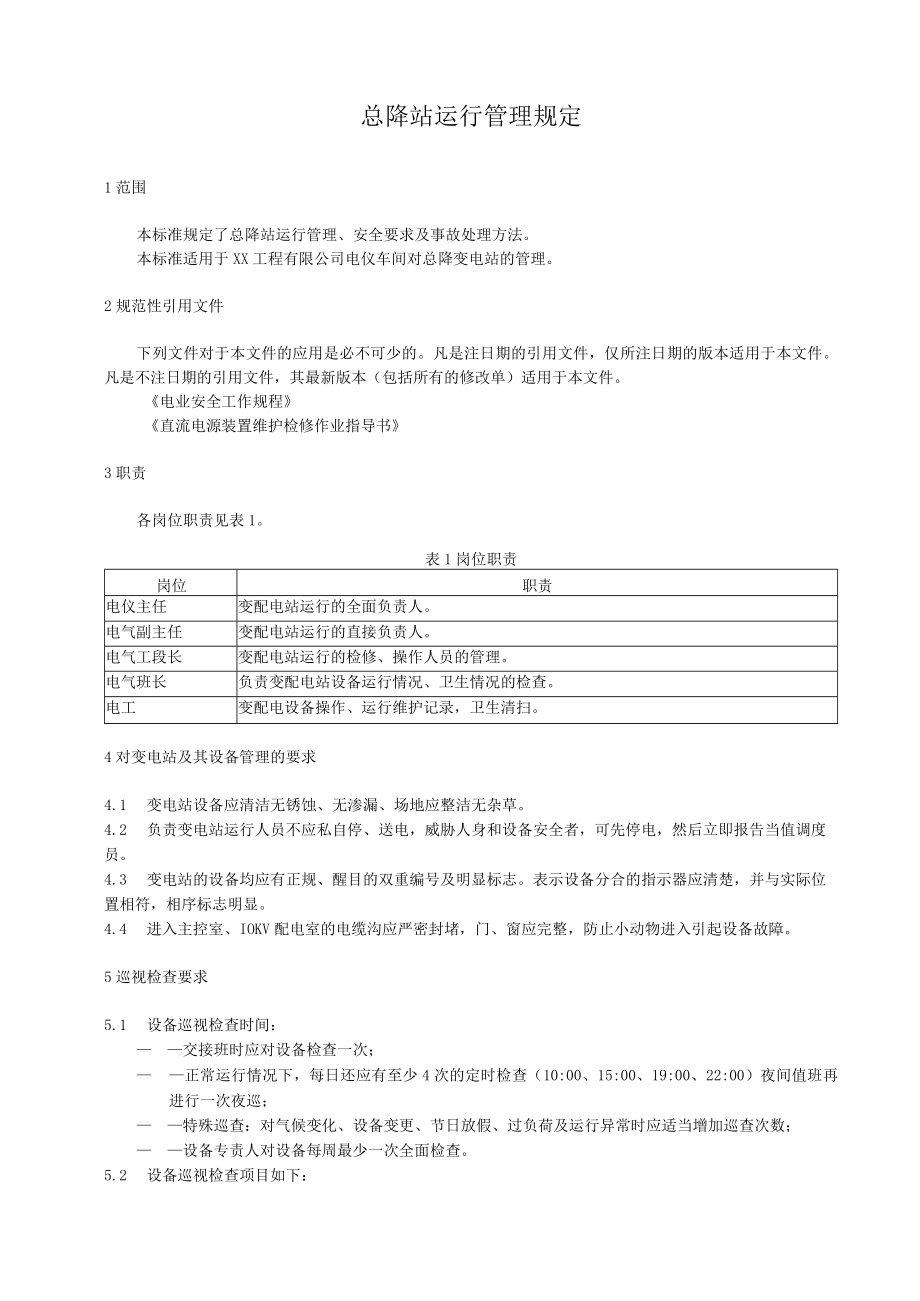

1、总降站运行管理规定1范围本标准规定了总降站运行管理、安全要求及事故处理方法。本标准适用于XX工程有限公司电仪车间对总降变电站的管理。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。电业安全工作规程直流电源装置维护检修作业指导书3职责各岗位职责见表1。表1岗位职责岗位职责电仪主任变配电站运行的全面负责人。电气副主任变配电站运行的直接负责人。电气工段长变配电站运行的检修、操作人员的管理。电气班长负责变配电站设备运行情况、卫生情况的检查。电工变配电设备操作、运行维护记录，卫生
2、清扫。4对变电站及其设备管理的要求4.1 变电站设备应清洁无锈蚀、无渗漏、场地应整洁无杂草。4.2 负责变电站运行人员不应私自停、送电，威胁人身和设备安全者，可先停电，然后立即报告当值调度员。4.3 变电站的设备均应有正规、醒目的双重编号及明显标志。表示设备分合的指示器应清楚，并与实际位置相符，相序标志明显。4.4 进入主控室、IOKV配电室的电缆沟应严密封堵，门、窗应完整，防止小动物进入引起设备故障。5巡视检查要求5.1 设备巡视检查时间： 交接班时应对设备检查一次； 正常运行情况下，每日还应有至少4次的定时检查（10:00、15:00、19:00、22:00）夜间值班再进行一次夜巡； 特殊

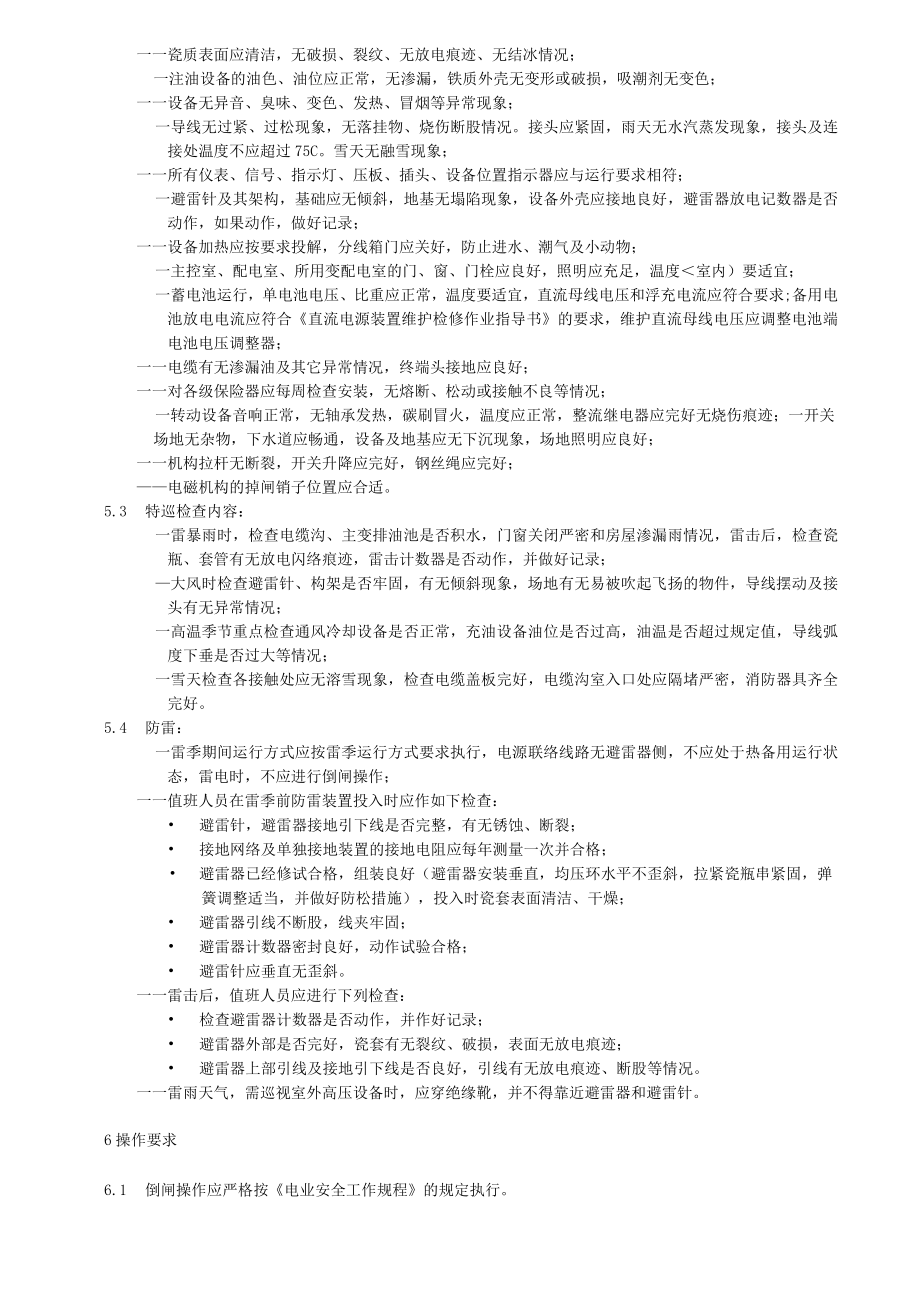

3、巡查：对气候变化、设备变更、节日放假、过负荷及运行异常时应适当增加巡查次数； 设备专责人对设备每周最少一次全面检查。5.2 设备巡视检查项目如下：一一瓷质表面应清洁，无破损、裂纹、无放电痕迹、无结冰情况；一注油设备的油色、油位应正常，无渗漏，铁质外壳无变形或破损，吸潮剂无变色；一一设备无异音、臭味、变色、发热、冒烟等异常现象；一导线无过紧、过松现象，无落挂物、烧伤断股情况。接头应紧固，雨天无水汽蒸发现象，接头及连接处温度不应超过75C。雪天无融雪现象；一一所有仪表、信号、指示灯、压板、插头、设备位置指示器应与运行要求相符；一避雷针及其架构，基础应无倾斜，地基无塌陷现象，设备外壳应接地良好，避雷
4、器放电记数器是否动作，如果动作，做好记录；一一设备加热应按要求投解，分线箱门应关好，防止进水、潮气及小动物；一主控室、配电室、所用变配电室的门、窗、门栓应良好，照明应充足，温度室内）要适宜；一蓄电池运行，单电池电压、比重应正常，温度要适宜，直流母线电压和浮充电流应符合要求;备用电池放电电流应符合直流电源装置维护检修作业指导书的要求，维护直流母线电压应调整电池端电池电压调整器；一一电缆有无渗漏油及其它异常情况，终端头接地应良好；一一对各级保险器应每周检查安装，无熔断、松动或接触不良等情况；一转动设备音响正常，无轴承发热，碳刷冒火，温度应正常，整流继电器应完好无烧伤痕迹；一开关场地无杂物，下水道应
5、畅通，设备及地基应无下沉现象，场地照明应良好；一一机构拉杆无断裂，开关升降应完好，钢丝绳应完好；电磁机构的掉闸销子位置应合适。5.3 特巡检查内容：一雷暴雨时，检查电缆沟、主变排油池是否积水，门窗关闭严密和房屋渗漏雨情况，雷击后，检查瓷瓶、套管有无放电闪络痕迹，雷击计数器是否动作，并做好记录；大风时检查避雷针、构架是否牢固，有无倾斜现象，场地有无易被吹起飞扬的物件，导线摆动及接头有无异常情况；一高温季节重点检查通风冷却设备是否正常，充油设备油位是否过高，油温是否超过规定值，导线弧度下垂是否过大等情况；一雪天检查各接触处应无溶雪现象，检查电缆盖板完好，电缆沟室入口处应隔堵严密，消防器具齐全完好。
6、5.4 防雷：一雷季期间运行方式应按雷季运行方式要求执行，电源联络线路无避雷器侧，不应处于热备用运行状态，雷电时，不应进行倒闸操作；一一值班人员在雷季前防雷装置投入时应作如下检查： 避雷针，避雷器接地引下线是否完整，有无锈蚀、断裂； 接地网络及单独接地装置的接地电阻应每年测量一次并合格； 避雷器已经修试合格，组装良好（避雷器安装垂直，均压环水平不歪斜，拉紧瓷瓶串紧固，弹簧调整适当，并做好防松措施），投入时瓷套表面清洁、干燥； 避雷器引线不断股，线夹牢固； 避雷器计数器密封良好，动作试验合格； 避雷针应垂直无歪斜。一一雷击后，值班人员应进行下列检查： 检查避雷器计数器是否动作，并作好记录； 避雷

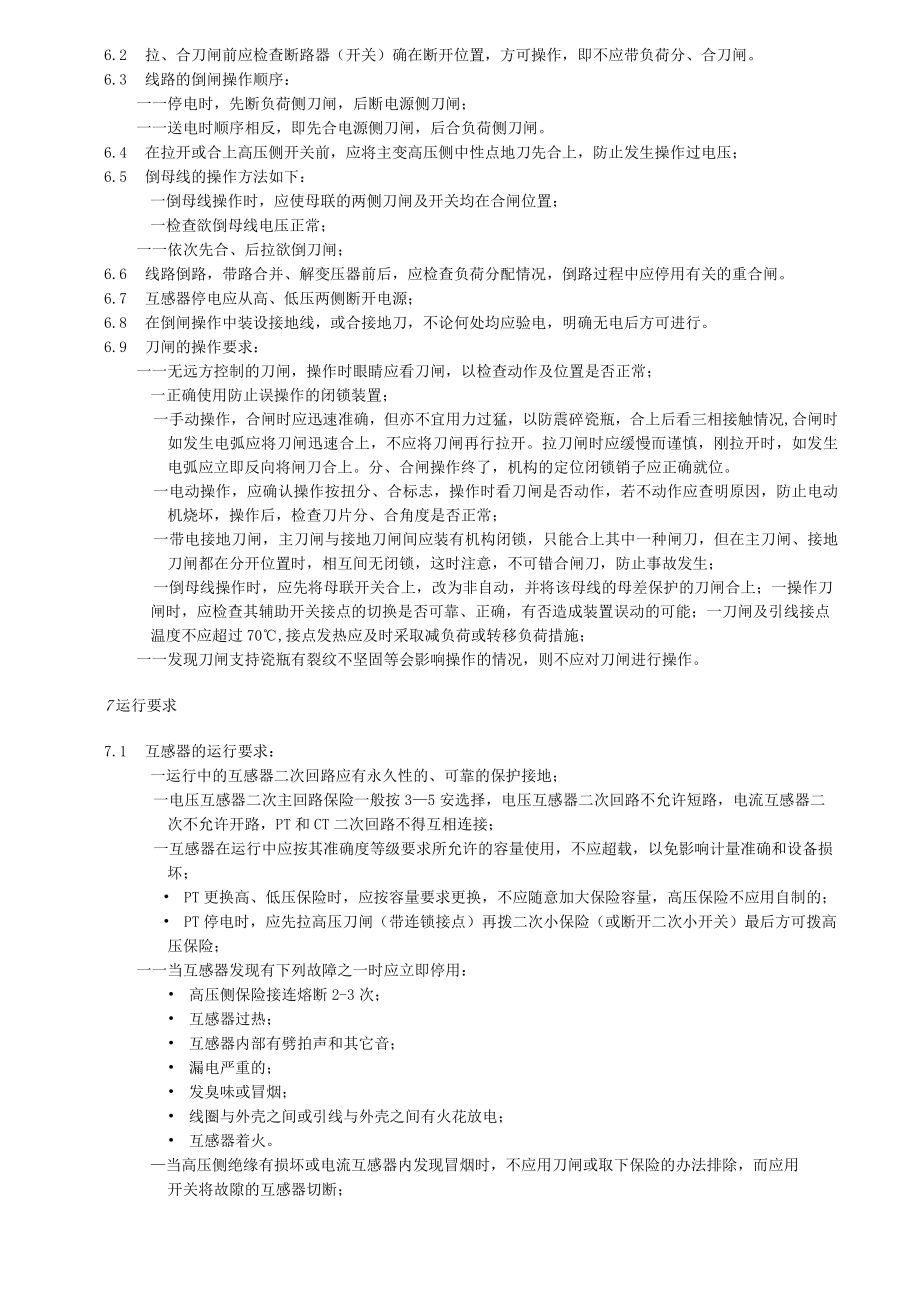

7、器外部是否完好，瓷套有无裂纹、破损，表面无放电痕迹； 避雷器上部引线及接地引下线是否良好，引线有无放电痕迹、断股等情况。一一雷雨天气，需巡视室外高压设备时，应穿绝缘靴，并不得靠近避雷器和避雷针。6操作要求6.1 倒闸操作应严格按电业安全工作规程的规定执行。6.2 拉、合刀闸前应检查断路器（开关）确在断开位置，方可操作，即不应带负荷分、合刀闸。6.3 线路的倒闸操作顺序：一一停电时，先断负荷侧刀闸，后断电源侧刀闸；一一送电时顺序相反，即先合电源侧刀闸，后合负荷侧刀闸。6.4 在拉开或合上高压侧开关前，应将主变高压侧中性点地刀先合上，防止发生操作过电压；6.5 倒母线的操作方法如下：一倒母线操作时
8、，应使母联的两侧刀闸及开关均在合闸位置；一检查欲倒母线电压正常；一一依次先合、后拉欲倒刀闸；6.6 线路倒路，带路合并、解变压器前后，应检查负荷分配情况，倒路过程中应停用有关的重合闸。6.7 互感器停电应从高、低压两侧断开电源；6.8 在倒闸操作中装设接地线，或合接地刀，不论何处均应验电，明确无电后方可进行。6.9 刀闸的操作要求：一一无远方控制的刀闸，操作时眼睛应看刀闸，以检查动作及位置是否正常；一正确使用防止误操作的闭锁装置；一手动操作，合闸时应迅速准确，但亦不宜用力过猛，以防震碎瓷瓶，合上后看三相接触情况,合闸时如发生电弧应将刀闸迅速合上，不应将刀闸再行拉开。拉刀闸时应缓慢而谨慎，刚拉开
9、时，如发生电弧应立即反向将闸刀合上。分、合闸操作终了，机构的定位闭锁销子应正确就位。一电动操作，应确认操作按扭分、合标志，操作时看刀闸是否动作，若不动作应查明原因，防止电动机烧坏，操作后，检查刀片分、合角度是否正常；一带电接地刀闸，主刀闸与接地刀闸间应装有机构闭锁，只能合上其中一种闸刀，但在主刀闸、接地刀闸都在分开位置时，相互间无闭锁，这时注意，不可错合闸刀，防止事故发生；一倒母线操作时，应先将母联开关合上，改为非自动，并将该母线的母差保护的刀闸合上；一操作刀闸时，应检查其辅助开关接点的切换是否可靠、正确，有否造成装置误动的可能；一刀闸及引线接点温度不应超过70,接点发热应及时采取减负荷或转移
10、负荷措施；一一发现刀闸支持瓷瓶有裂纹不坚固等会影响操作的情况，则不应对刀闸进行操作。7运行要求7.1 互感器的运行要求：一运行中的互感器二次回路应有永久性的、可靠的保护接地；一电压互感器二次主回路保险一般按35安选择，电压互感器二次回路不允许短路，电流互感器二次不允许开路，PT和CT二次回路不得互相连接；一互感器在运行中应按其准确度等级要求所允许的容量使用，不应超载，以免影响计量准确和设备损坏； PT更换高、低压保险时，应按容量要求更换，不应随意加大保险容量，高压保险不应用自制的； PT停电时，应先拉高压刀闸（带连锁接点）再拨二次小保险（或断开二次小开关）最后方可拨高压保险；一一当互感器发现有
11、下列故障之一时应立即停用： 高压侧保险接连熔断2-3次； 互感器过热； 互感器内部有劈拍声和其它音； 漏电严重的； 发臭味或冒烟； 线圈与外壳之间或引线与外壳之间有火花放电； 互感器着火。当高压侧绝缘有损坏或电流互感器内发现冒烟时，不应用刀闸或取下保险的办法排除，而应用开关将故隙的互感器切断；一当CT二次开路时，应尽快在CT附近端子上将其短路，应使用绝缘工具和站在绝缘垫上，如无效时，则应将CT停用后处理；一一PT在停用或发生故隙时应将有关的低电压闭锁或带有方向的保护停用。7.2 母线、电力电缆的运行要求：一一电缆套管应清洁无裂纹和放电痕迹；一电缆无漏油、过热情况，正常运行温度不超75；一-母线
12、构架应平、正、直、牢固；一一母线、电力电缆遇有下列情况时应立即汇报当值调度员： 母线接地或严重断股，联接金具断裂损坏等； 瓷瓶破裂，放电或闪络； 电缆头放电等异常情况； 各部导电回路接头严重发热、发红等。7.3 电力电容器的运行要求：一一电容器正常运行时的检查项目如下： 套管和支持瓷瓶应完好无裂纹和放电痕迹，熔丝完好； 应无渗漏，电容器壁鼓肚应无异常响声； 导电回路接头应紧固无松动发热等现象。电容器有下列现象时应断开其电源，并汇报当值调度员： 套管破裂，外壳破裂大量漏油或有冒烟现象； 外壳明显鼓肚，熔丝连续熔断； 支柱瓷瓶或其他设备炸裂损坏。电容器电流保护动作掉闸后，应经检查良好方可再送电，熔
13、丝熔断后应对电容器进行检查，如电容器损坏应拆换后才能投运；一电容器开关分合之间至少应相隔5分钟，对电容器进行停电工作时应事先进行充分放电。一当电容器爆炸或破裂时应将室内残留气体排尽,工作时应载手套和口罩,防止直接接触浸渍液。一一要监视电容器的三相电流应平衡，各相电流差不超过5%：一当电容器组所在母线无电时，电容器低压保护应将动作电容器开关跳闸，若开关未跳、值班员应将其拉开，恢复送电时，选送各回出线，后再将电容器投入。7.4 继电保护及自动装置的运行要求：a）除系统运行方式允许退出的继电保护自动装置外，正常运行的电气设备不应无保护运行；b）按交流电压的保护在运行中不应使保护失去交流电压，若在二次
14、回路工作，应防止保护误动；c）正常运行时，若发生二次电压失电，应立即停用可能误动的保护：距离保护、低周减载装置、故障录波器等。d）值班运行人员应有每小时的对继电保护装置进行检查，检查项目如下：D各装置全部元件外观完好，发热元件温升正常；2）继电器不应有脱轴现象，接点无振动（正常励磁的不应震动太大）或烧毛现象，内部无异声和特殊气味；3）电源指示灯、监视灯当设备运行时，应正常发亮，损坏的应予更换，设备故障信号灯正常应熄灭，信号继电器无掉牌；4）运行中的保护装置电流、电压表指示应正常；5）带电励磁继电器应在可靠励磁状态，各时间继电器在起始零位；6）二次结线、端子排上无异物、无灰尘、无松脱及明显不正常
15、情况；7）保护压板投切位置正确，无松脱。e）每月底应根据保护运行情况对全站保护装置压板核对一遍，并作好记录；f）二次定值更改操作，填写操作票前，应先将调度下达的命令与实际整定点、整定记录、二次模拟图板进行核对；正式操作前，应在二次模拟图上进行模拟，核对无误；g）投入保护压板前，应测量压板两端确无电压；h）一次设备运行的保护更改定值，应先将其出口压板退出；i）电流和差动继电器带电更改定值时,应注意:不应使电流回路开路,并站在绝缘垫上进行操作。电流继电器线圈更改串并联时，应先将电流回路可靠短接；差动继电器更改定值时，应先将“备用”插件插入整定位置、旋紧!然后，再将原整定位置的插件取下插入“备用”位置，旋紧；j）保护动作后，应有两人检查信号指示和掉牌情况，并作好记录，处理步骤如下：D复归音响，记录动作时间，将跳闸开关的控制开关复至分位；2）检查光字牌指示，并作好记录；3）检查信号和掉牌情况，由一人检查，另一人核对无误记录后，方可复归信号；4）根据保护动作信号指示情况，
