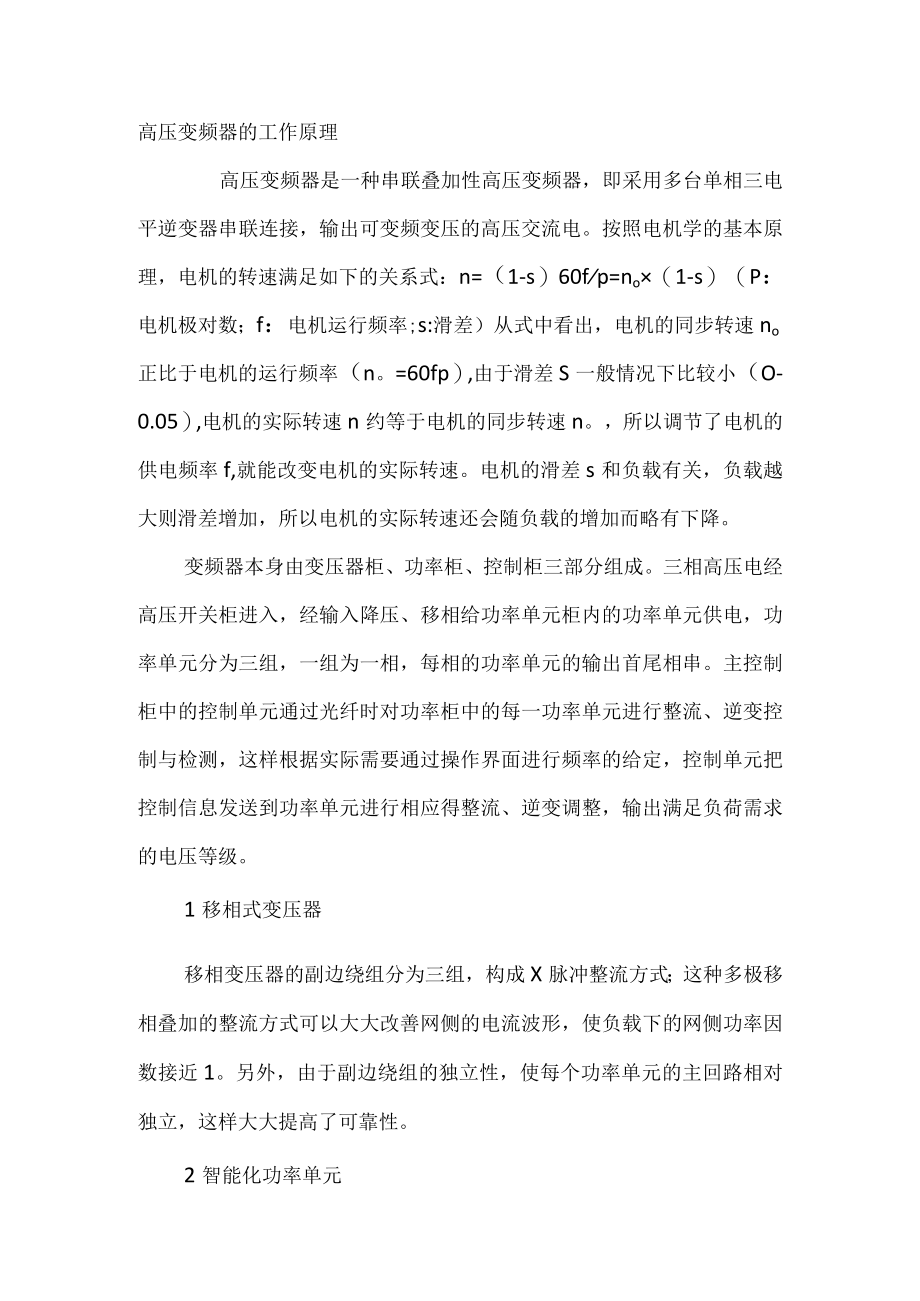

1、高压变频器的工作原理高压变频器是一种串联叠加性高压变频器，即采用多台单相三电平逆变器串联连接，输出可变频变压的高压交流电。按照电机学的基本原理，电机的转速满足如下的关系式：n=（1-s）60fp=no（1-s）（P：电机极对数；f：电机运行频率;s:滑差）从式中看出，电机的同步转速no正比于电机的运行频率（n。=60fp）,由于滑差S一般情况下比较小（O-0.05）,电机的实际转速n约等于电机的同步转速n。，所以调节了电机的供电频率f,就能改变电机的实际转速。电机的滑差s和负载有关，负载越大则滑差增加，所以电机的实际转速还会随负载的增加而略有下降。变频器本身由变压器柜、功率柜、控制柜三部分组成
2、。三相高压电经高压开关柜进入，经输入降压、移相给功率单元柜内的功率单元供电，功率单元分为三组，一组为一相，每相的功率单元的输出首尾相串。主控制柜中的控制单元通过光纤时对功率柜中的每一功率单元进行整流、逆变控制与检测，这样根据实际需要通过操作界面进行频率的给定，控制单元把控制信息发送到功率单元进行相应得整流、逆变调整，输出满足负荷需求的电压等级。1移相式变压器移相变压器的副边绕组分为三组，构成X脉冲整流方式；这种多极移相叠加的整流方式可以大大改善网侧的电流波形，使负载下的网侧功率因数接近1。另外，由于副边绕组的独立性，使每个功率单元的主回路相对独立，这样大大提高了可靠性。2智能化功率单元所有的功

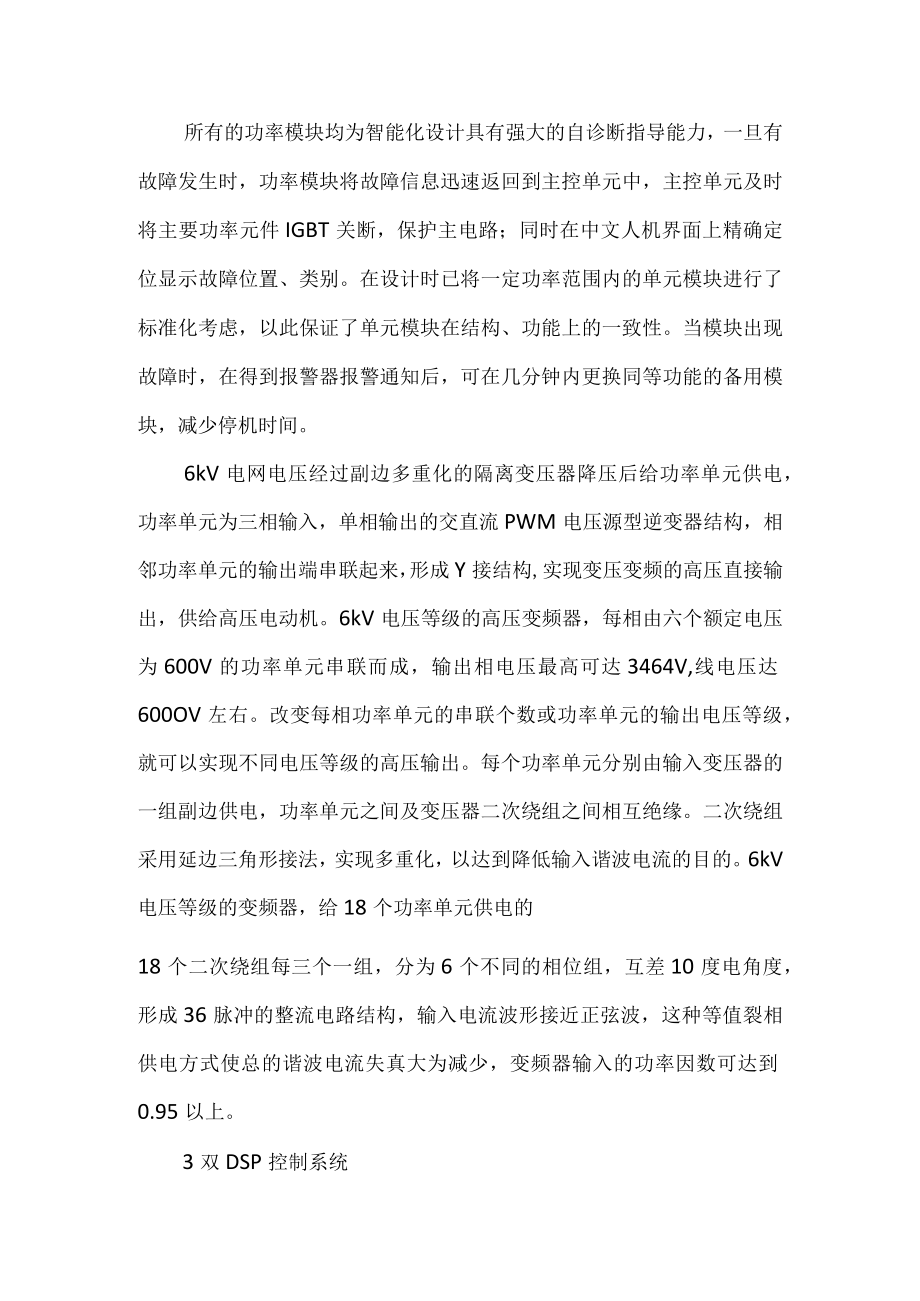

3、率模块均为智能化设计具有强大的自诊断指导能力，一旦有故障发生时，功率模块将故障信息迅速返回到主控单元中，主控单元及时将主要功率元件IGBT关断，保护主电路；同时在中文人机界面上精确定位显示故障位置、类别。在设计时已将一定功率范围内的单元模块进行了标准化考虑，以此保证了单元模块在结构、功能上的一致性。当模块出现故障时，在得到报警器报警通知后，可在几分钟内更换同等功能的备用模块，减少停机时间。6kV电网电压经过副边多重化的隔离变压器降压后给功率单元供电，功率单元为三相输入，单相输出的交直流PWM电压源型逆变器结构，相邻功率单元的输出端串联起来，形成Y接结构,实现变压变频的高压直接输出，供给高压电动
4、机。6kV电压等级的高压变频器，每相由六个额定电压为600V的功率单元串联而成，输出相电压最高可达3464V,线电压达600OV左右。改变每相功率单元的串联个数或功率单元的输出电压等级，就可以实现不同电压等级的高压输出。每个功率单元分别由输入变压器的一组副边供电，功率单元之间及变压器二次绕组之间相互绝缘。二次绕组采用延边三角形接法，实现多重化，以达到降低输入谐波电流的目的。6kV电压等级的变频器，给18个功率单元供电的18个二次绕组每三个一组，分为6个不同的相位组，互差10度电角度，形成36脉冲的整流电路结构，输入电流波形接近正弦波，这种等值裂相供电方式使总的谐波电流失真大为减少，变频器输入的
5、功率因数可达到0.95以上。3双DSP控制系统主控器的核心为双DSP的CPU单元，使指令能在纳秒级完成。这样CPU单元可以很快的根据操作命令、给定信号及其它输入信号，计算出控制信息及状态信息，快速的完成对功率单元的监控。4GPRS远程监控通过FTU配网装置，将采集到的“实际频率”、“定子电压”、“定子电流“、”压力”以及系统运行的状态量和报警信息等等数据,利用GPRS网络发送到后台服务器，后台服务器可根据所收到的数据信息的分析结果作出相应的处理操作，包括监测工作状态、系统运行参数、电流、电压的超标报警，这样就可以对现场进行实时监控，以确定安全情况和运行情况。大幅提高了系统运行的可靠性、操作方式更加灵活、同时也减少了维护费用。
