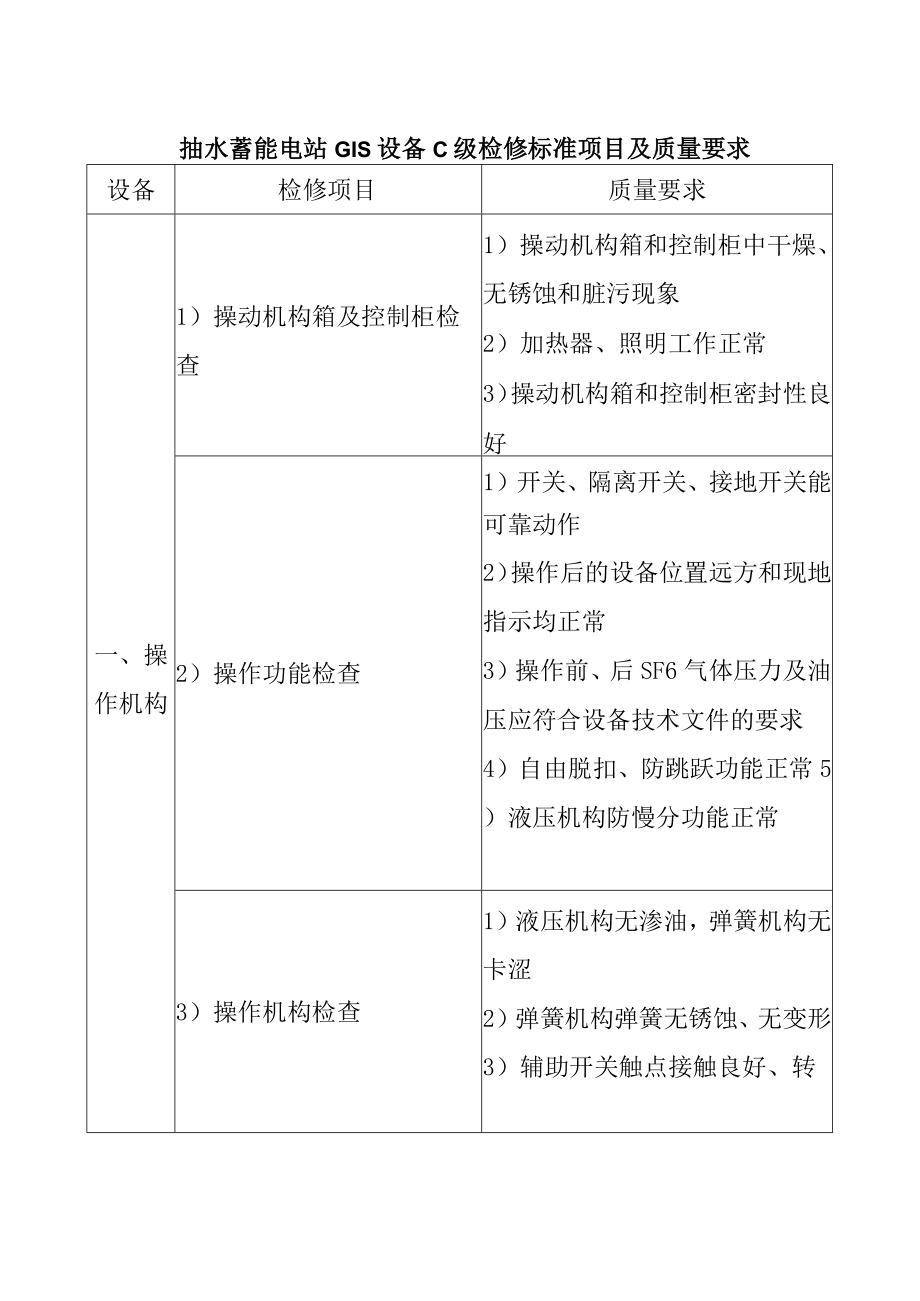

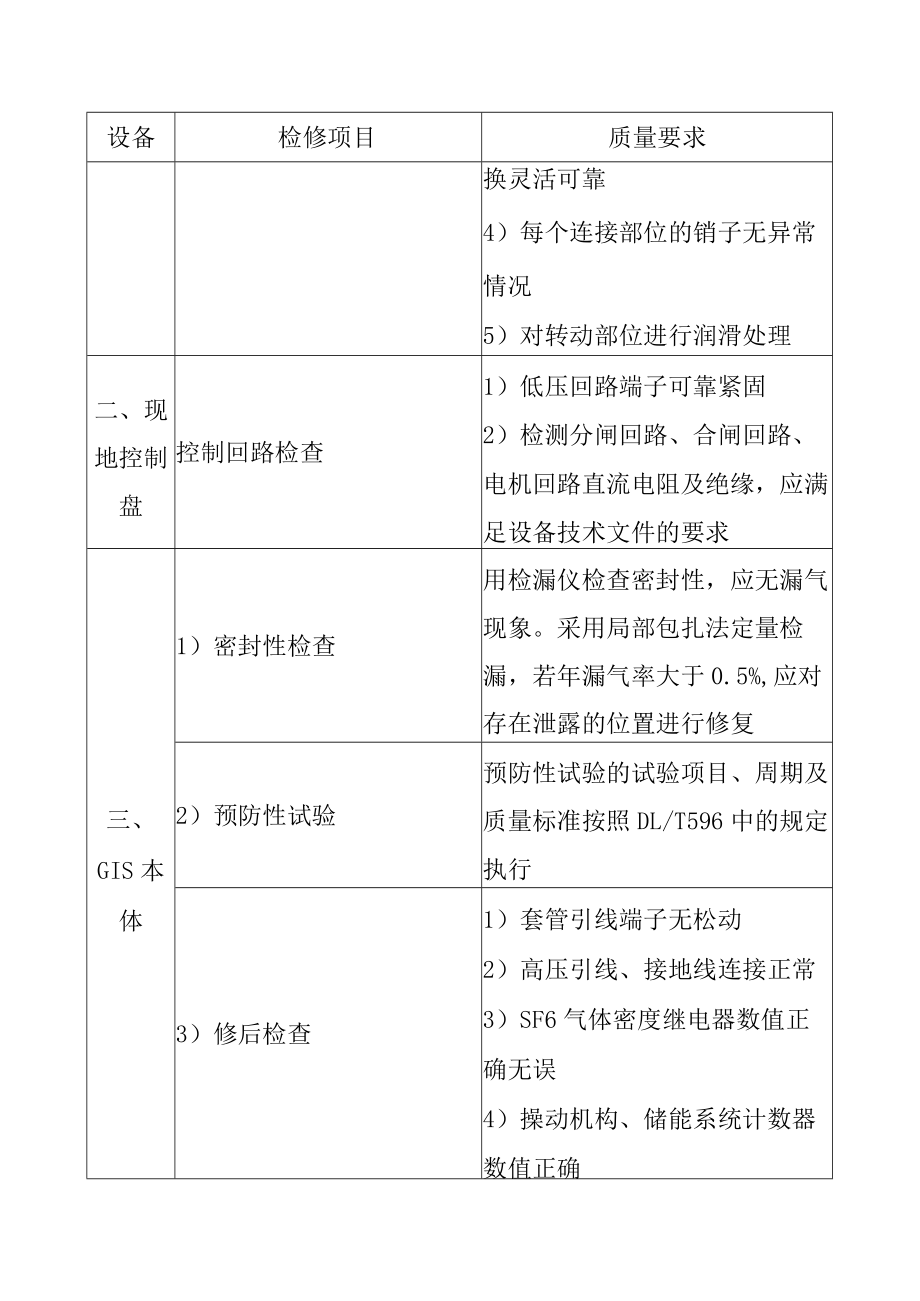

1、抽水蓄能电站GIS设备C级检修标准项目及质量要求设备检修项目质量要求一、操作机构1）操动机构箱及控制柜检查1）操动机构箱和控制柜中干燥、无锈蚀和脏污现象2）加热器、照明工作正常3）操动机构箱和控制柜密封性良好2）操作功能检查1）开关、隔离开关、接地开关能可靠动作2）操作后的设备位置远方和现地指示均正常3）操作前、后SF6气体压力及油压应符合设备技术文件的要求4）自由脱扣、防跳跃功能正常5）液压机构防慢分功能正常3）操作机构检查1）液压机构无渗油，弹簧机构无卡涩2）弹簧机构弹簧无锈蚀、无变形3）辅助开关触点接触良好、转设备检修项目质量要求换灵活可靠4）每个连接部位的销子无异常情况5）对转动部位进

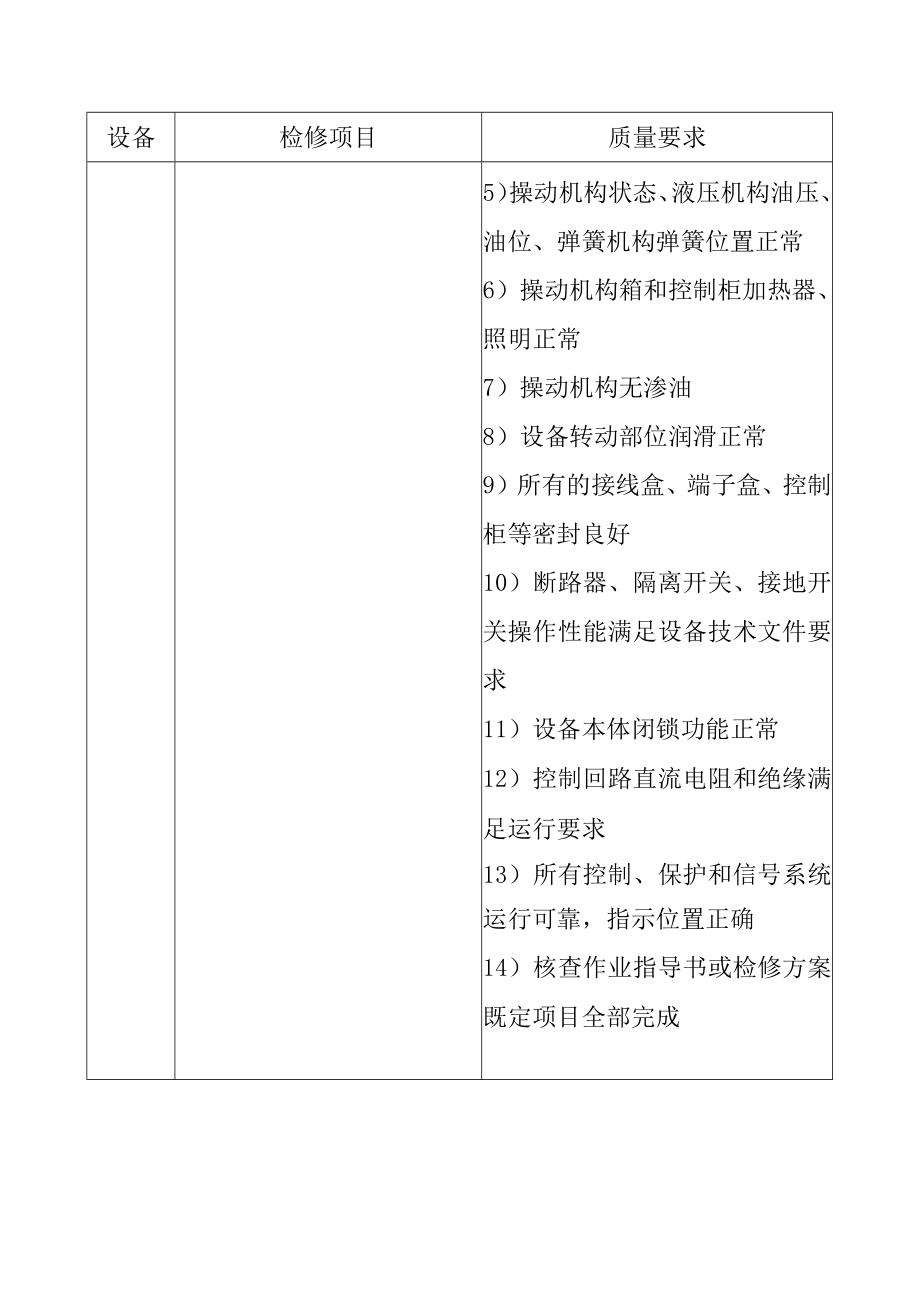

2、行润滑处理二、现地控制盘控制回路检查1）低压回路端子可靠紧固2）检测分闸回路、合闸回路、电机回路直流电阻及绝缘，应满足设备技术文件的要求三、GIS本体1）密封性检查用检漏仪检查密封性，应无漏气现象。采用局部包扎法定量检漏，若年漏气率大于0.5%,应对存在泄露的位置进行修复2）预防性试验预防性试验的试验项目、周期及质量标准按照DL/T596中的规定执行3）修后检查1）套管引线端子无松动2）高压引线、接地线连接正常3）SF6气体密度继电器数值正确无误4）操动机构、储能系统计数器数值正确设备检修项目质量要求5）操动机构状态、液压机构油压、油位、弹簧机构弹簧位置正常6）操动机构箱和控制柜加热器、照明正常7）操动机构无渗油8）设备转动部位润滑正常9）所有的接线盒、端子盒、控制柜等密封良好10）断路器、隔离开关、接地开关操作性能满足设备技术文件要求11）设备本体闭锁功能正常12）控制回路直流电阻和绝缘满足运行要求13）所有控制、保护和信号系统运行可靠，指示位置正确14）核查作业指导书或检修方案既定项目全部完成
