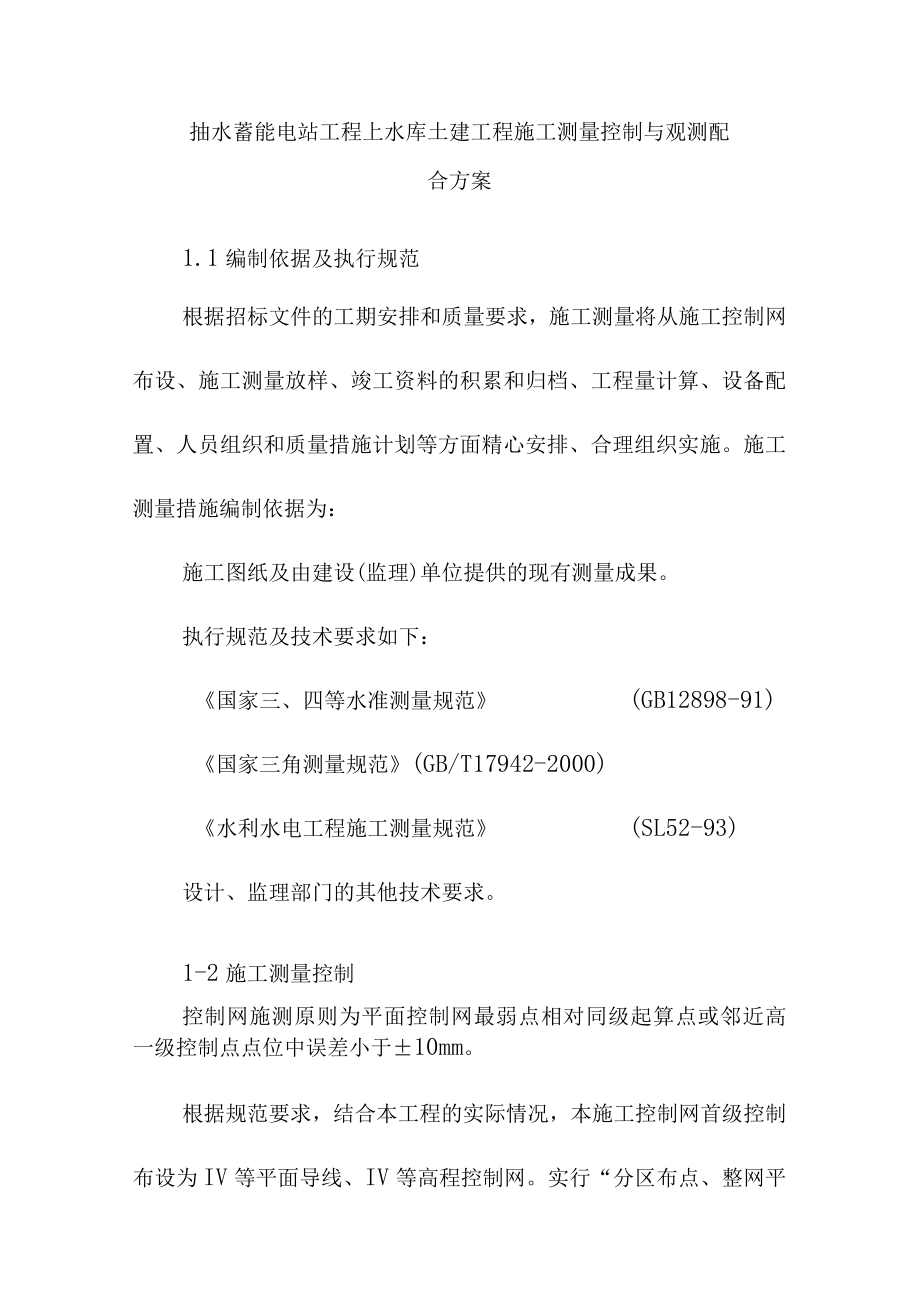

1、抽水蓄能电站工程上水库土建工程施工测量控制与观测配合方案1.1编制依据及执行规范根据招标文件的工期安排和质量要求，施工测量将从施工控制网布设、施工测量放样、竣工资料的积累和归档、工程量计算、设备配置、人员组织和质量措施计划等方面精心安排、合理组织实施。施工测量措施编制依据为：施工图纸及由建设(监理)单位提供的现有测量成果。执行规范及技术要求如下：国家三、四等水准测量规范(GB12898-91)国家三角测量规范(GB/T17942-2000)水利水电工程施工测量规范(SL52-93)设计、监理部门的其他技术要求。1-2施工测量控制控制网施测原则为平面控制网最弱点相对同级起算点或邻近高一级控制点点

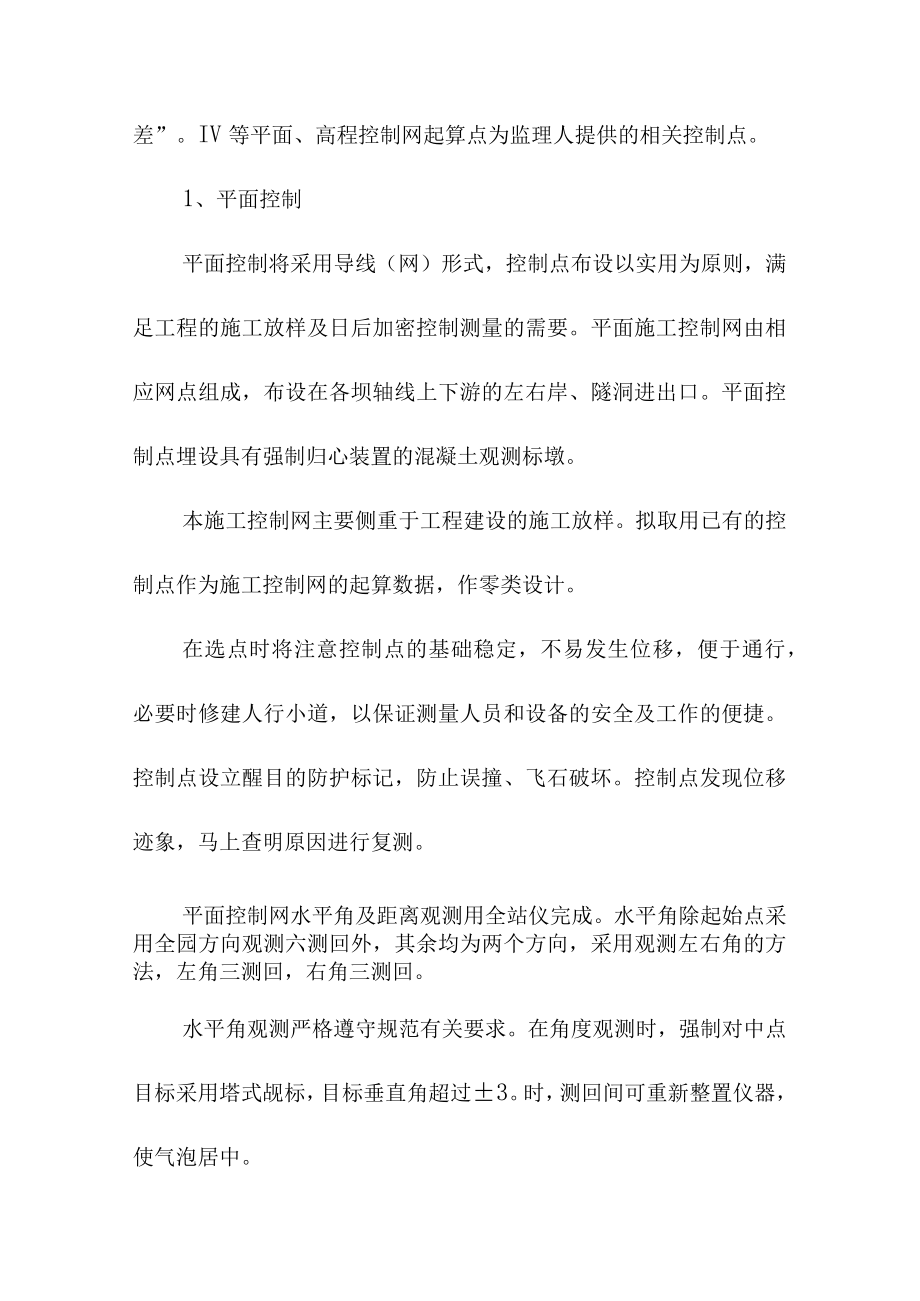

2、位中误差小于10mm。根据规范要求，结合本工程的实际情况，本施工控制网首级控制布设为IV等平面导线、IV等高程控制网。实行“分区布点、整网平差”。IV等平面、高程控制网起算点为监理人提供的相关控制点。1、平面控制平面控制将采用导线（网）形式，控制点布设以实用为原则，满足工程的施工放样及日后加密控制测量的需要。平面施工控制网由相应网点组成，布设在各坝轴线上下游的左右岸、隧洞进出口。平面控制点埋设具有强制归心装置的混凝土观测标墩。本施工控制网主要侧重于工程建设的施工放样。拟取用已有的控制点作为施工控制网的起算数据，作零类设计。在选点时将注意控制点的基础稳定，不易发生位移，便于通行，必要时修建人行小
3、道，以保证测量人员和设备的安全及工作的便捷。控制点设立醒目的防护标记，防止误撞、飞石破坏。控制点发现位移迹象，马上查明原因进行复测。平面控制网水平角及距离观测用全站仪完成。水平角除起始点采用全园方向观测六测回外，其余均为两个方向，采用观测左右角的方法，左角三测回，右角三测回。水平角观测严格遵守规范有关要求。在角度观测时，强制对中点目标采用塔式觇标，目标垂直角超过3。时，测回间可重新整置仪器，使气泡居中。测距边往返较差须将距离化算至同一高程面上方可比较。测距边经气象、加乘常数改正，倾角加入两差改正后化为水平距离，其中大气折光系数选用0.14。观测边长投影到测区选定高程面上。2、高程控制根据工程实
4、际情况，按W等三角高程精度要求施测，每个平面控制点均提供三角高程，组成三维网。成果满足四等三角高程精度要求。施工控制网测设严格按规范执行。控制网采用计算机全网严密平差。3、计算对所有观测手簿统一编号，记录规范、填写齐全。平差计算前，对外业观测记录手簿及平差计算起始数据，进行百分之百检查校对。计算采用平差软件进行严密平差，定权采用验后定权法。平面网计算反映导线闭合差，测角中误差，点位中误差、边长相对中误差、误差椭圆等信息，高程网计算反映平差后高程单位权中误差，各未知点平差后高程中误差等信息。4、提交资料1）技术设计书2）测绘资格证书复印件3）仪器检定资料4）平面、高程网布置图5）控制点成果、精度
5、表6）技术总结1.3地形断面测量1、成图方法本工程地形测量，采用全站仪外业采点，仪器自动记录,局部需要说明的地方手工记录配合。利用全站仪自带的数据传输软件，把外业数据传输至电脑，然后用成图软件自动成图，局部人工配合修正。2、地形测量测绘内容及测绘比例地形图测量应表示出测量控制点、交通及附属设施、管线及附属设施、水系及附属设施、地貌和植被等各项地物、地貌要素，以及地理名称注记等。着重测绘地形地貌，测图比例按1：500控制，高程点的采点密度为每50平方米不少于1点，局部变化地方需另行加密。对于隧洞进出口、竖井、布置施工道路的地段及大坝坝址位置按1：200的比例测量。3、断面图绘制1）绘制断面图地形
6、测量完成并经监理确认后，开始进行断面绘制工作，断面绘制每5到10米一条，局部需要加密的另行加密。横断面应垂直或者平行于建筑物的中心线，每一断面应超过挖填边线5到10米。断面成图采用CASS直接生成。2）工程量计算在地形测量完成后，应对相应工程量进行验算，对于工程量出入较大的项目应及时提出来，以便请监理及时进行确认。对于土方挖填工程量的计算采用CASS自动完成，且应进行两次独立计算，计算的土方量差值不超过5%时，取两次平均值作为最后的挖填量。对于挖填结算工程量的测量，应在监理在场的情况下进行，或者采取联合测量的方式，其断面或者地形的测量比例一律应21：200o对于需要签证的工程量，在现场测量和计
7、算完成后，应及时完成签证工作。1.4施工放样施工测量放样贯穿于整个工程的施工过程，施工放样所采用的测量点均以等级控制网点为基础，原则上直接采用控制网点进行放样。必要时可进行加密控制，加密控制成果资料报监理工程师审批核准后使用。本标主要测量放样任务有：上库进出水口、主副坝开挖填筑、趾板混凝土浇筑、上下游护坡；库底排渗设施、导流系统、隧洞衬砌工程等。测量放样质量直接影响工程施工质量，单项工程进行前根据需要编写相应的施工测量措施，施工放样的措施方案中均须作精度估算，满足要求后实施。测量放样一般直接设站在IV等控制点上，利用电子全站仪的技术优势直接进行坐标放样，施放出实地的开孔点，为开挖面的平整和基础
8、的准确提供有利的测量保证。大坝趾板开挖、趾板立模、面板施工、进出水口闸门井施工、闸门安装、，是施工测量重点、难点。大坝趾板开挖、趾板立模、面板施工、主坝施工的测量放样一般直接设站首级控制点，根据预先计算好的放样数据放样。放样过程中注意放样成果的相互检核。本工程的导流洞明挖后，在现场用导线或者边角交会的形式，放出进出口点（或者延长线点），并在现场做地面标，用水准仪测量进出口控制点的高程，闭合差满足要求后，作为隧洞放样的起始依据，洞内控制每50到80米布置一个导线点，并用水准仪引测高程。放样方法采用正倒镜投点法或者极坐标法。隧洞开挖断面每3到5米测量一条，并及时绘制开挖断面，对于局部欠挖的要及时通
9、知开挖队进行修整。隧洞开挖结束后应进行贯通测量，取得贯通误差，并进行调整。衬砌施工在圆弧段应该加密轴线点，以使形体满足施工规范的要求。整个施工放样过程严格执行规范和施工测量措施的要求，确保在工程施工中测量环节的准确无误。1.5原型观测设施的埋设配合与保护在工程施工计划中，将工程观测仪器设备的施工纳入土建总体施工进度中，协调考虑施工部位观测仪器和设备的安装、埋设的施工时间，为监测设施和观测创造条件。协调好开挖和混凝土施工与仪器埋设、安装之间的关系，根据工程施工进度计划，按期为提供观测仪器设备埋设和安装的施工工作面，保证埋设和安装工作的顺利进行。采取必要的保护措施，教育员工注意保护施工区域内埋设的
10、观测仪器设备，维护施工区域内观测仪器设备的安全。根据监理工程师和业主的指示，提供便于永久性监测的其他施工配合。1.6沉降位移观测1、沉降位移观测计划工程开工前，根据工程需要，必要时编制详细的沉降位移观测计划。沉降位移观测计划中包括观测点位布置、点位埋设方法、观测周期、记录格式及数据处理等内容。设计对沉降、位移观测有要求时，点位设置、观测周期应严格按照设计要求进行。2、沉降、位移观测点的埋设与观测沉降、位移观测点的埋设按设计要求进行，在施工过程中应特别注意保护，保持观测点的完整性，待工程竣工时将沉降、位移观测点连同竣工资料一同移交给建设单位。沉降、位移观测。各观测点除定期观测外，在荷载发生变化时
11、应及时应加密观测。3、记录及数据处理沉降、位移观测记录填写应清晰、整洁，每进行一次观测及时进行数据分析，以指导后期施工。当出现异常情况时,应及时向业主、监理工程师汇报。工程竣工后沉降、位移观测资料应作为竣工资料的一部分，与其他资料一起编制、归档移交业主。1.7竣工测量竣工测量随着工程施工的进展，按竣工测量的要求，逐渐采集和积累，待单项工程完工后，进行一次全面的竣工测量。竣工测量包括下列主要内容：测绘工程主体建筑物开挖基础面的竣工地形图（或平面图）；工程开挖竣工纵、横断面图；地下工程衬砌竣工断面图；工程所涉地域的原始地形图、断面图；控制测量资料；重要部位放样资料、工程竣工图表；测量数据记录和资料
12、档案等。工程开工时所需要竣工测量的部位事先与设计、监理、施工管理单位协商，确定竣工测量项目。L8设备配置、人员组织主坝、副坝、闸门井等建筑物对施工测量精度要求较高,将配备较先进的测量设备，精干、经验丰富专职测量人员。人员组织：每班组配备二名技术干部，总测量人员22名，其中高工、工程师各1名，技术员、助工8名，专职测工12名。拟定测量队组织如下：控制组：负责整个施工面的控制测量任务，如施工控制网；加密控制；洞内基本导线等工作。大坝组：主要负责主坝、副坝施工测量，包括原始地形测设；大坝开挖、浇筑放样；施工线路测量放样；其他放样。综合组：负责库盆处理、导流洞、进出水口施工测量及其他测量工作。主要测绘仪器见下表：主要测绘仪器表序号名称型号规格单位数量备注1全站仪0.5TC2003台1控制测量2全站仪2SET2B、TCR302台2施工放样3无棱镜测距仪LeicaDISTO台3配经纬仪4经纬仪T2OlOB台3配测距仪5激光经纬仪J2-JD台3洞室放样6水港仪Sl型台1控制测量7水准仪S3型台3施工放样8计算机台2配测量软件求积仪、绘图仪等其他测量附件表中未列出。
