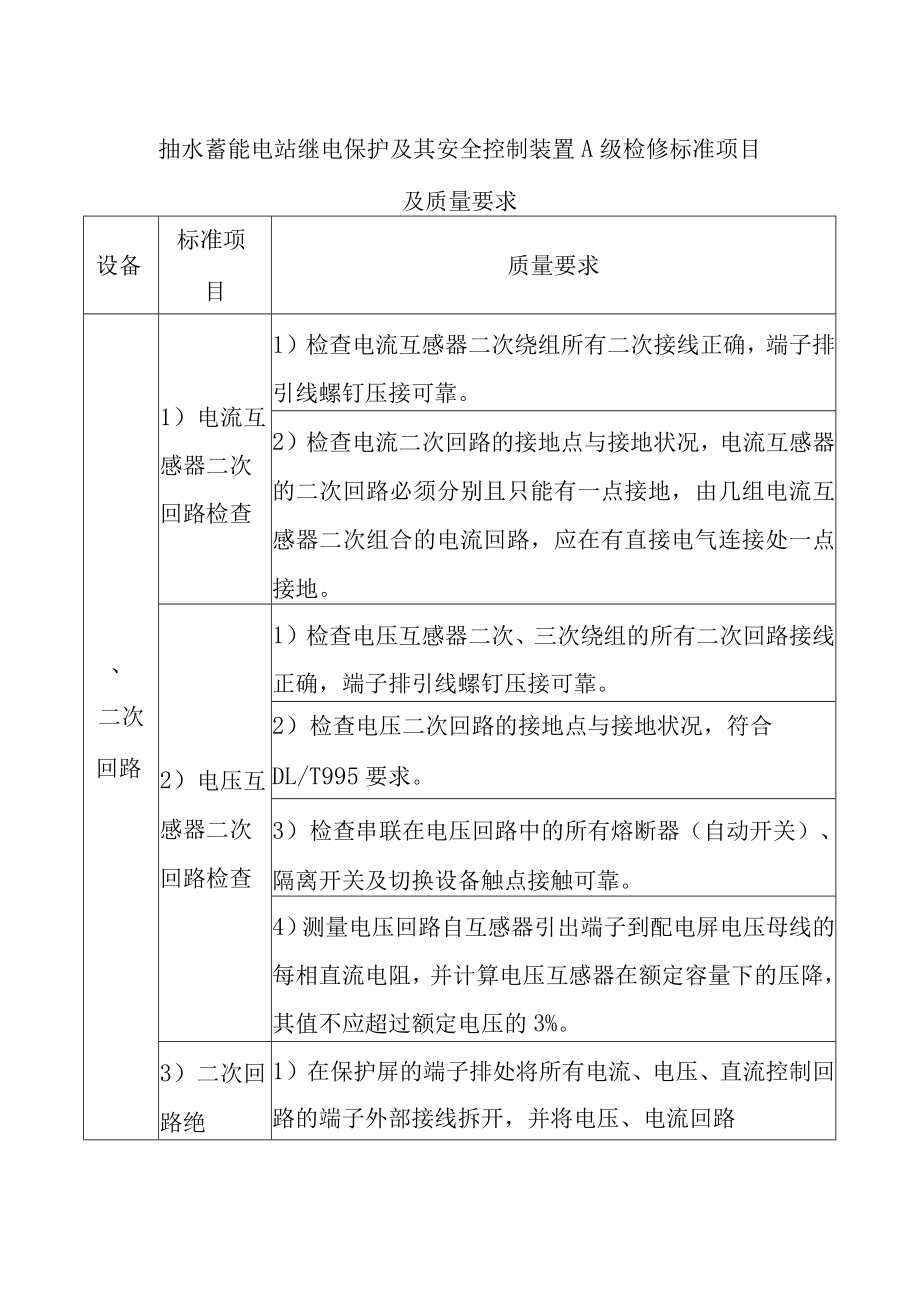

抽水蓄能电站继电保护及其安全控制装置A级检修标准项目及质量要求.docx_第1页
第1页 / 共6页

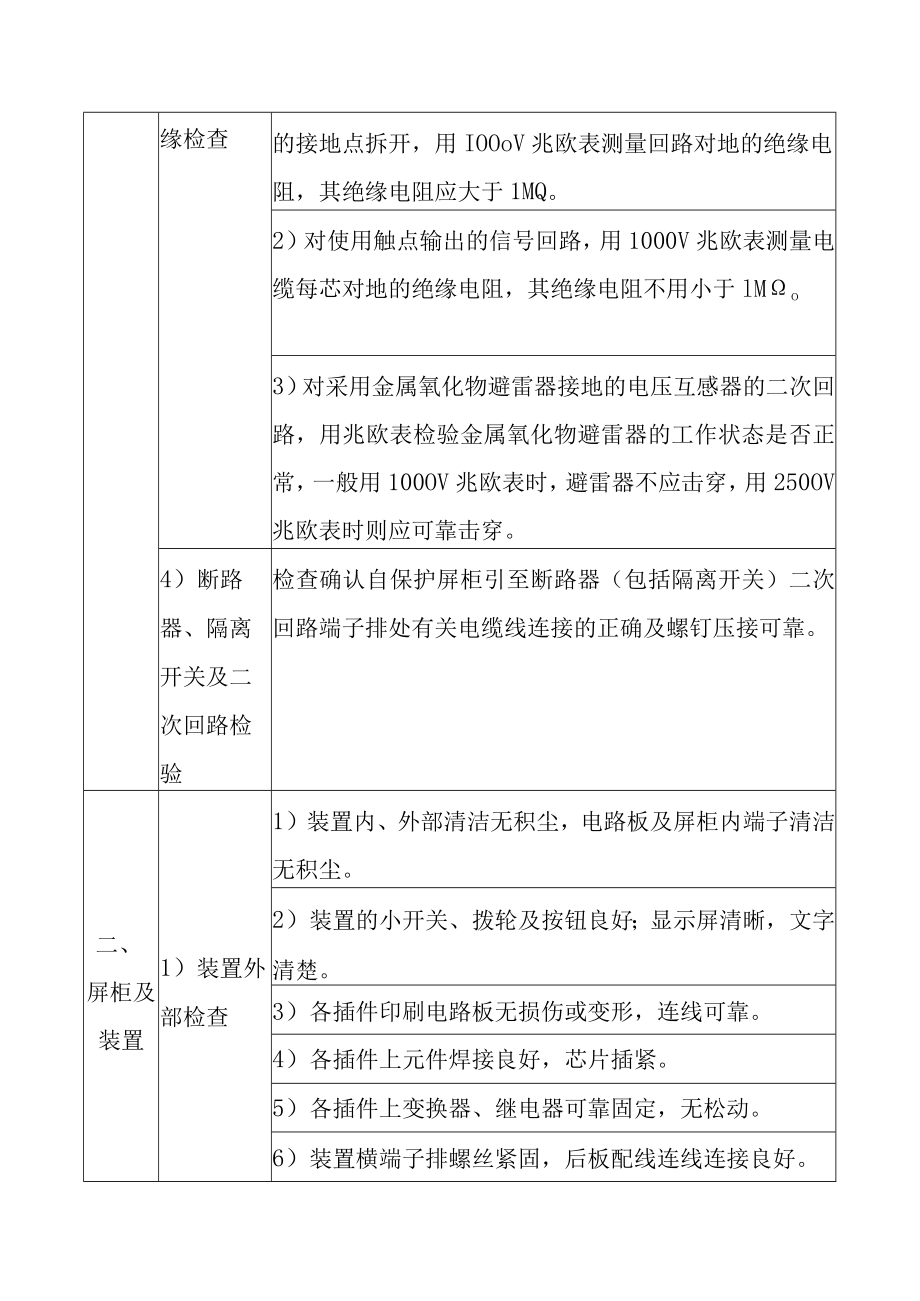

抽水蓄能电站继电保护及其安全控制装置A级检修标准项目及质量要求.docx_第2页
第2页 / 共6页

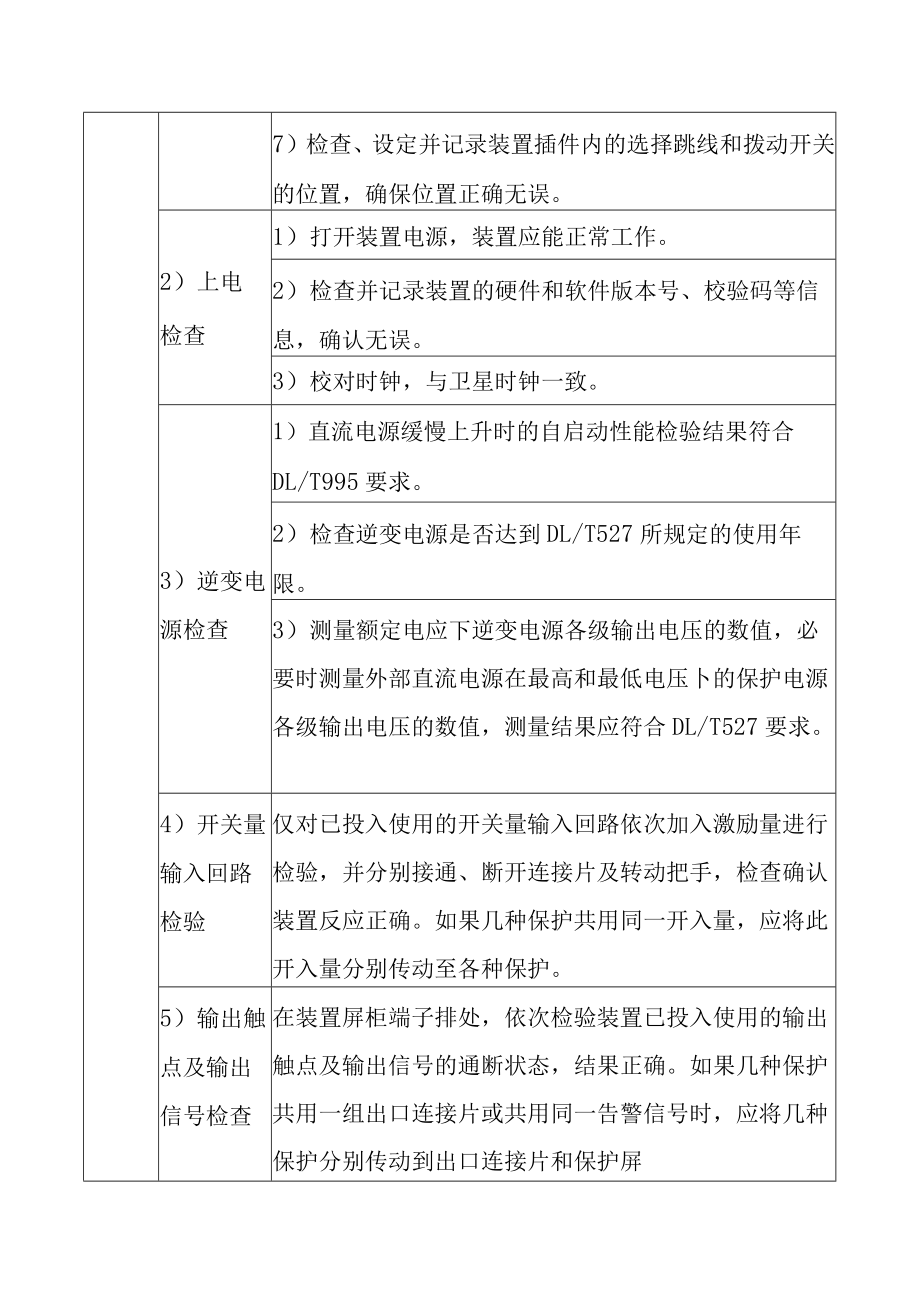

抽水蓄能电站继电保护及其安全控制装置A级检修标准项目及质量要求.docx_第3页
第3页 / 共6页
抽水蓄能电站继电保护及其安全控制装置A级检修标准项目及质量要求.docx_第4页
第4页 / 共6页
抽水蓄能电站继电保护及其安全控制装置A级检修标准项目及质量要求.docx_第5页
第5页 / 共6页
抽水蓄能电站继电保护及其安全控制装置A级检修标准项目及质量要求.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《抽水蓄能电站继电保护及其安全控制装置A级检修标准项目及质量要求.docx》由会员分享,可在线阅读,更多相关《抽水蓄能电站继电保护及其安全控制装置A级检修标准项目及质量要求.docx(6页珍藏版)》请在第壹文秘上搜索。

1、抽水蓄能电站继电保护及其安全控制装置A级检修标准项目及质量要求设备标准项目质量要求、二次回路1)电流互感器二次回路检查1)检查电流互感器二次绕组所有二次接线正确,端子排引线螺钉压接可靠。2)检查电流二次回路的接地点与接地状况,电流互感器的二次回路必须分别且只能有一点接地,由几组电流互感器二次组合的电流回路,应在有直接电气连接处一点接地。2)电压互感器二次回路检查1)检查电压互感器二次、三次绕组的所有二次回路接线正确,端子排引线螺钉压接可靠。2)检查电压二次回路的接地点与接地状况,符合DL/T995要求。3)检查串联在电压回路中的所有熔断器(自动开关)、隔离开关及切换设备触点接触可靠。4)测量电

2、压回路自互感器引出端子到配电屏电压母线的每相直流电阻,并计算电压互感器在额定容量下的压降,其值不应超过额定电压的3%。3)二次回路绝1)在保护屏的端子排处将所有电流、电压、直流控制回路的端子外部接线拆开,并将电压、电流回路缘检查的接地点拆开,用IOOoV兆欧表测量回路对地的绝缘电阻,其绝缘电阻应大于1MQ。2)对使用触点输出的信号回路,用1000V兆欧表测量电缆每芯对地的绝缘电阻,其绝缘电阻不用小于lMo3)对采用金属氧化物避雷器接地的电压互感器的二次回路,用兆欧表检验金属氧化物避雷器的工作状态是否正常,一般用100OV兆欧表时,避雷器不应击穿,用250OV兆欧表时则应可靠击穿。4)断路器、隔

3、离开关及二次回路检验检查确认自保护屏柜引至断路器(包括隔离开关)二次回路端子排处有关电缆线连接的正确及螺钉压接可靠。二、屏柜及装置1)装置外部检查1)装置内、外部清洁无积尘,电路板及屏柜内端子清洁无积尘。2)装置的小开关、拨轮及按钮良好;显示屏清晰,文字清楚。3)各插件印刷电路板无损伤或变形,连线可靠。4)各插件上元件焊接良好,芯片插紧。5)各插件上变换器、继电器可靠固定,无松动。6)装置横端子排螺丝紧固,后板配线连线连接良好。7)检查、设定并记录装置插件内的选择跳线和拨动开关的位置,确保位置正确无误。2)上电检查1)打开装置电源,装置应能正常工作。2)检查并记录装置的硬件和软件版本号、校验码

4、等信息,确认无误。3)校对时钟,与卫星时钟一致。3)逆变电源检查1)直流电源缓慢上升时的自启动性能检验结果符合DL/T995要求。2)检查逆变电源是否达到DL/T527所规定的使用年限。3)测量额定电应下逆变电源各级输出电压的数值,必要时测量外部直流电源在最高和最低电压卜的保护电源各级输出电压的数值,测量结果应符合DL/T527要求。4)开关量输入回路检验仅对已投入使用的开关量输入回路依次加入激励量进行检验,并分别接通、断开连接片及转动把手,检查确认装置反应正确。如果几种保护共用同一开入量,应将此开入量分别传动至各种保护。5)输出触点及输出信号检查在装置屏柜端子排处,依次检验装置已投入使用的输

5、出触点及输出信号的通断状态,结果正确。如果几种保护共用一组出口连接片或共用同一告警信号时,应将几种保护分别传动到出口连接片和保护屏端子排。6)模数变换系统检验1)检验装置零点漂移值满足装置技术条件的规定,装置技术条件未作规定的,可以不做。2)可仅分别输入不同幅值的电流、电压量,确认装置的采样值满足装置技术条件的规定。7)整定值的整定及检验对于由不同原理构成的保护元件只需任选一种进行检验,建议对主保护的整定项目进行检验,后备保护只需选取任一整定项目进行检验。检验时应按照定值通知单上的整定项目逐一检验。装置各有关元件的动作值及动作时间按照定值通知单进行整定后进行试验,试验结果符合保护配置及动作原理

6、要求。8)控制回路或操作箱检验1)控制回路元件正常,控制回路相关连线正确及螺钉压接可靠。2)继电器检验:出口中间继电器,其动作电压范围应在55%-70%额定电压之间;其他逻辑回路的继电器,应满足80%额定电压卜可靠动作。3)应检验操作箱防止断路器跳跃回路和三相不一致回路,结果满足运行要求。应检验操作箱交流电压切换回路、合闸回路、跳闸1回路及跳闸2回路的接线正确性,确认各回路之间不存在寄生回路。操作箱检验可结合装置的整组试验一并进行。9)整组试验1)装置在做完各单独保护(元件)的整定检验后,应分别进行每套保护带模拟断路器(或带实际断路器或采用其他手段)的整组试验,确认保护回路动作正确。每套保护整

7、组试验完成后,应将同一被保护设备的所有保护装置连在一起,模拟各种故障带实际断路器进行整组试验,确认保护回路动作正确。2)检查确认各保护之间的配合、装置动作行为、断路器动作行为、保护起动故障录波信号、调度自动化系统信号、中央信号、监控信息等正确无误。3)将装置及重合闸装置接到实际的断路器回路中,进行必要的跳、合闸试验,确认各跳合闸回路、防止断路器跳跃回路、重合闸停用回路及气(液)压闭锁等相关回路动作正确,确认每一相的电流、电压及断路器跳合闸回路的相别是否一致。确认断路器跳、合闸线圈的压降不小于额定值的90%。4)对母线差动保护、失灵保护及电网安全自动装置的整组试验允许用导通的方法证实到每一断路器

8、接线的正确性,一般情况下根据每一项检验结果(尤其是电流互感器的极性关系)及保护本身的相互动作检验结果来判断正确性。5)对设有可靠稳压装置的厂站直流系统,经确认稳压性能可靠后,应按额定电压进行整组试验。10)与厂站自动化系统、继电保护及故障信息管理系统配合检验1)对于厂站自动化系统,应检查确认各种继电保护的动作信息和告警信息的回路正确、名称正确。2)对于继电保护及故障信息管理系统,应检查确认各种继电保护的动作信息、告警信息、保护状态信息、录波信息及定值信息传输正确。11)用一次电流及工作电压的检验1)检查确认曾被拆动过的二次回路接线已恢复正常。2)对变压器差动保护,需要用在全电压卜.投入变压器的方法检验保护能否躲开励磁涌流的影响。3)对机组发电方向差动保护,应在机组发电带负荷运行试验过程中,测量差动回路的差电流,确认电流回路极性正确。对机组抽水方向差动保护,应在机组抽水调相工况运行试验过程中,测量差动回路的差电流,确认电流回路极性正确。4)使用钳形电流表检查流过保护二次电缆屏蔽层的电流,以确定IOOnlnI?铜排是否有效起到抗干扰的作用,当检测不到电流时,应检查屏蔽层是否良好接地。
