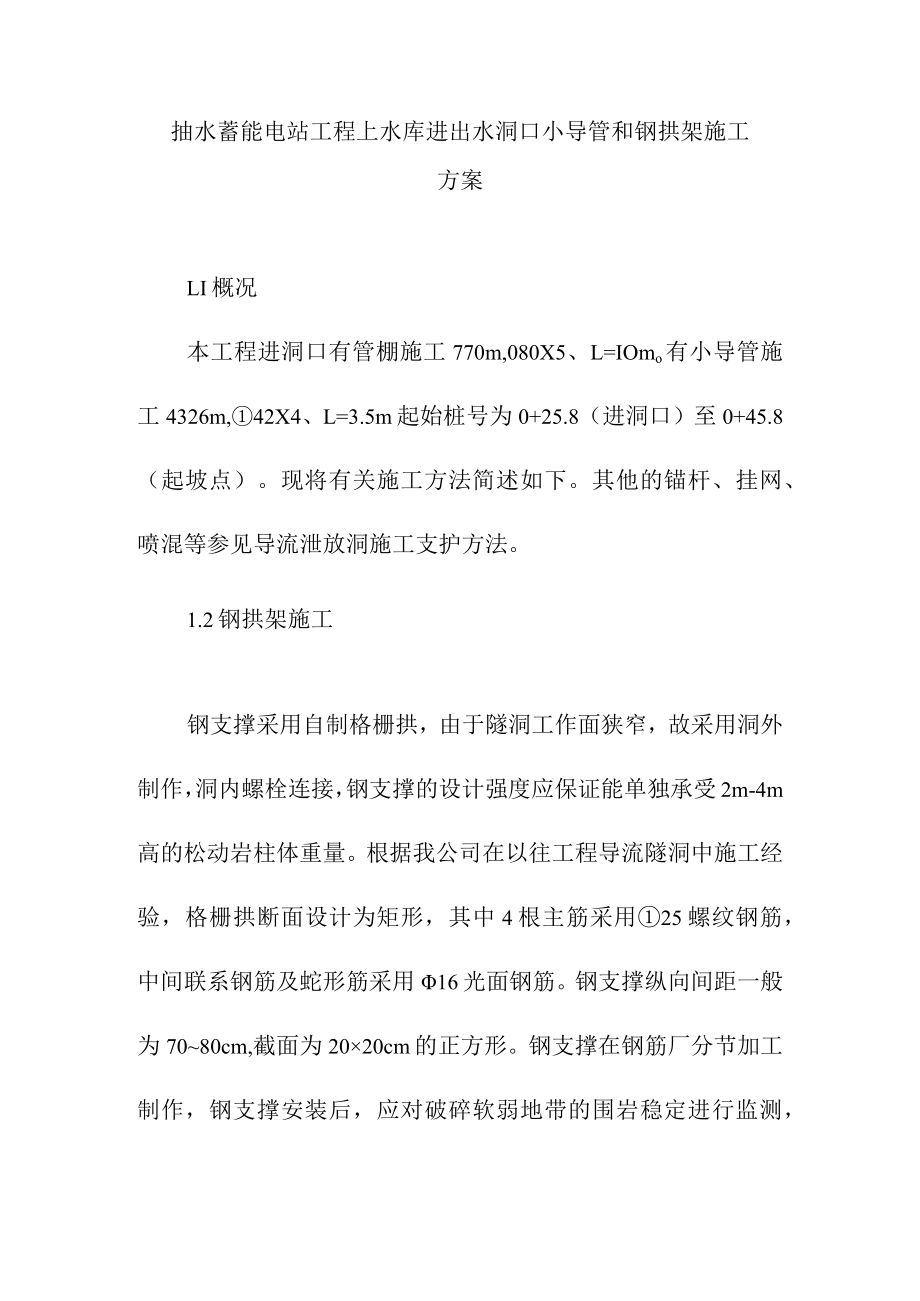

1、抽水蓄能电站工程上水库进出水洞口小导管和钢拱架施工方案LI概况本工程进洞口有管棚施工770m,080X5、L=IOmo有小导管施工4326m,42X4、L=3.5m起始桩号为0+25.8(进洞口)至0+45.8(起坡点)。现将有关施工方法简述如下。其他的锚杆、挂网、喷混等参见导流泄放洞施工支护方法。1.2钢拱架施工钢支撑采用自制格栅拱,由于隧洞工作面狭窄,故采用洞外制作,洞内螺栓连接,钢支撑的设计强度应保证能单独承受2m-4m高的松动岩柱体重量。根据我公司在以往工程导流隧洞中施工经验,格栅拱断面设计为矩形,其中4根主筋采用25螺纹钢筋,中间联系钢筋及蛇形筋采用16光面钢筋。钢支撑纵向间距一般为

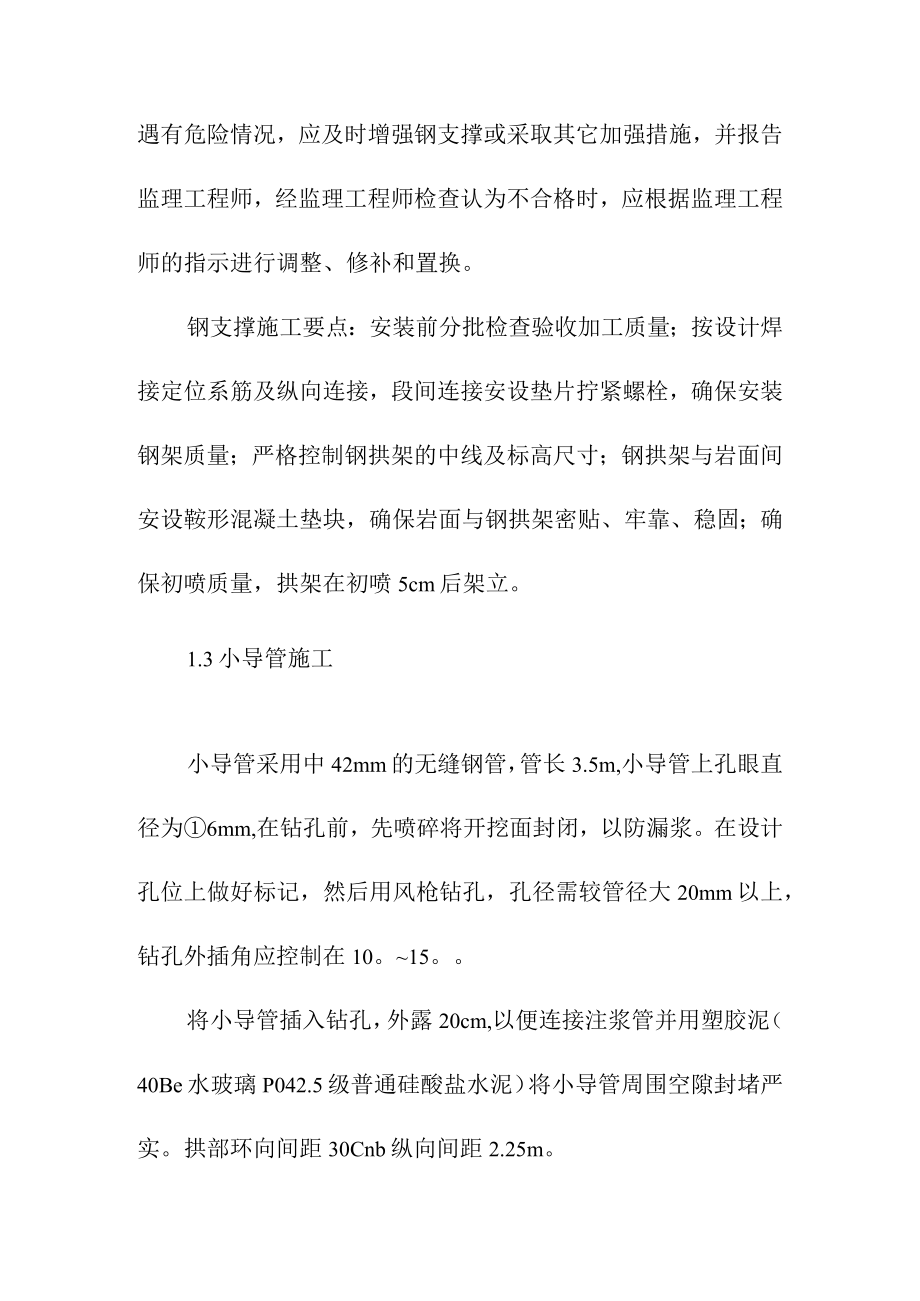

2、7080cm,截面为2020cm的正方形。钢支撑在钢筋厂分节加工制作,钢支撑安装后,应对破碎软弱地带的围岩稳定进行监测,遇有危险情况,应及时增强钢支撑或采取其它加强措施,并报告监理工程师,经监理工程师检查认为不合格时,应根据监理工程师的指示进行调整、修补和置换。钢支撑施工要点:安装前分批检查验收加工质量;按设计焊接定位系筋及纵向连接,段间连接安设垫片拧紧螺栓,确保安装钢架质量;严格控制钢拱架的中线及标高尺寸;钢拱架与岩面间安设鞍形混凝土垫块,确保岩面与钢拱架密贴、牢靠、稳固;确保初喷质量,拱架在初喷5cm后架立。1.3小导管施工小导管采用中42mm的无缝钢管,管长3.5m,小导管上孔眼直径为6

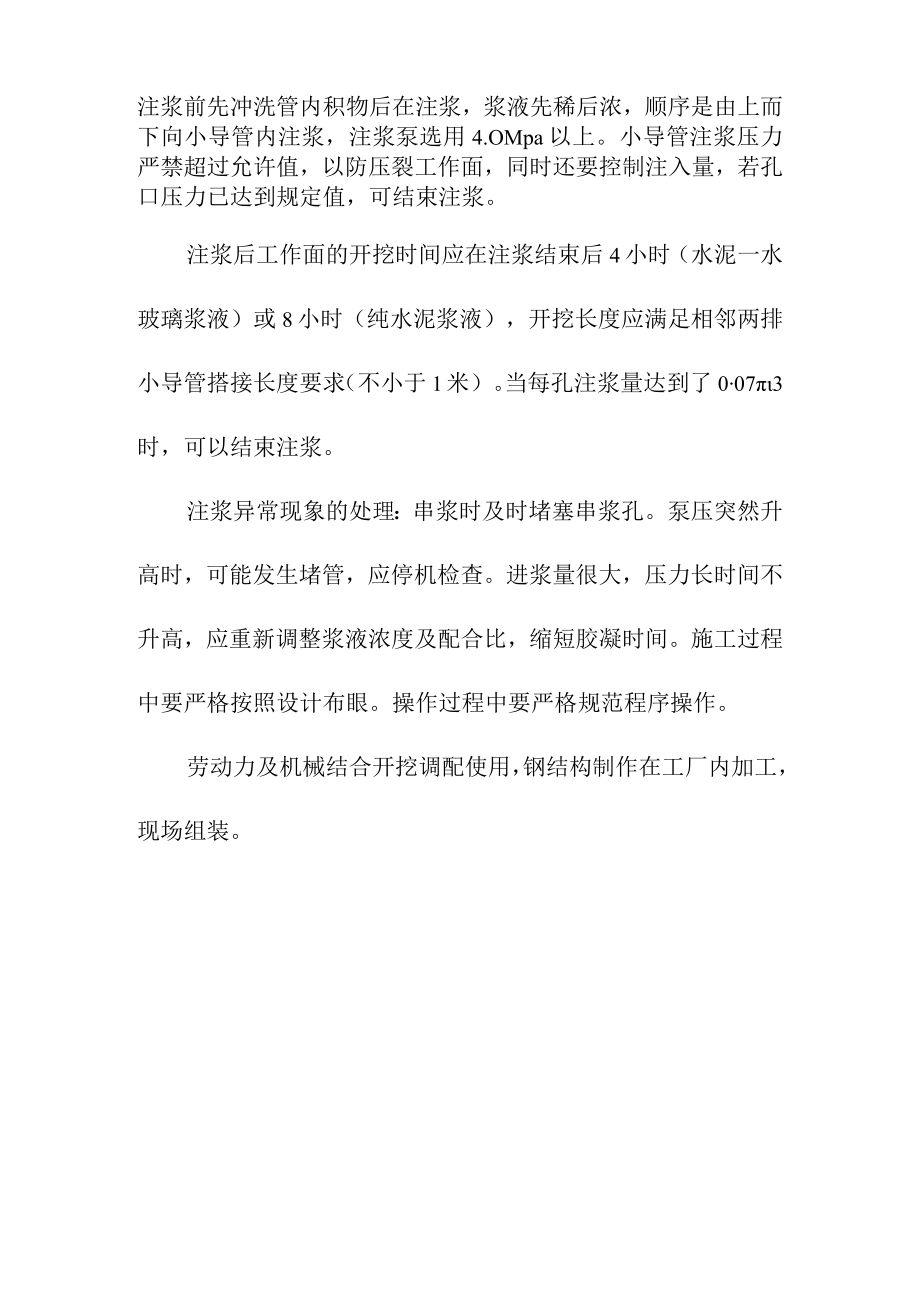

3、mm,在钻孔前,先喷碎将开挖面封闭,以防漏浆。在设计孔位上做好标记,然后用风枪钻孔,孔径需较管径大20mm以上,钻孔外插角应控制在10。15。将小导管插入钻孔,外露20cm,以便连接注浆管并用塑胶泥(40Be水玻璃P042.5级普通硅酸盐水泥)将小导管周围空隙封堵严实。拱部环向间距30Cnb纵向间距2.25m。注浆前先冲洗管内积物后在注浆,浆液先稀后浓,顺序是由上而下向小导管内注浆,注浆泵选用4.OMpa以上。小导管注浆压力严禁超过允许值,以防压裂工作面,同时还要控制注入量,若孔口压力已达到规定值,可结束注浆。注浆后工作面的开挖时间应在注浆结束后4小时(水泥一水玻璃浆液)或8小时(纯水泥浆液),开挖长度应满足相邻两排小导管搭接长度要求(不小于1米)。当每孔注浆量达到了0073时,可以结束注浆。注浆异常现象的处理:串浆时及时堵塞串浆孔。泵压突然升高时,可能发生堵管,应停机检查。进浆量很大,压力长时间不升高,应重新调整浆液浓度及配合比,缩短胶凝时间。施工过程中要严格按照设计布眼。操作过程中要严格规范程序操作。劳动力及机械结合开挖调配使用,钢结构制作在工厂内加工,现场组装。
