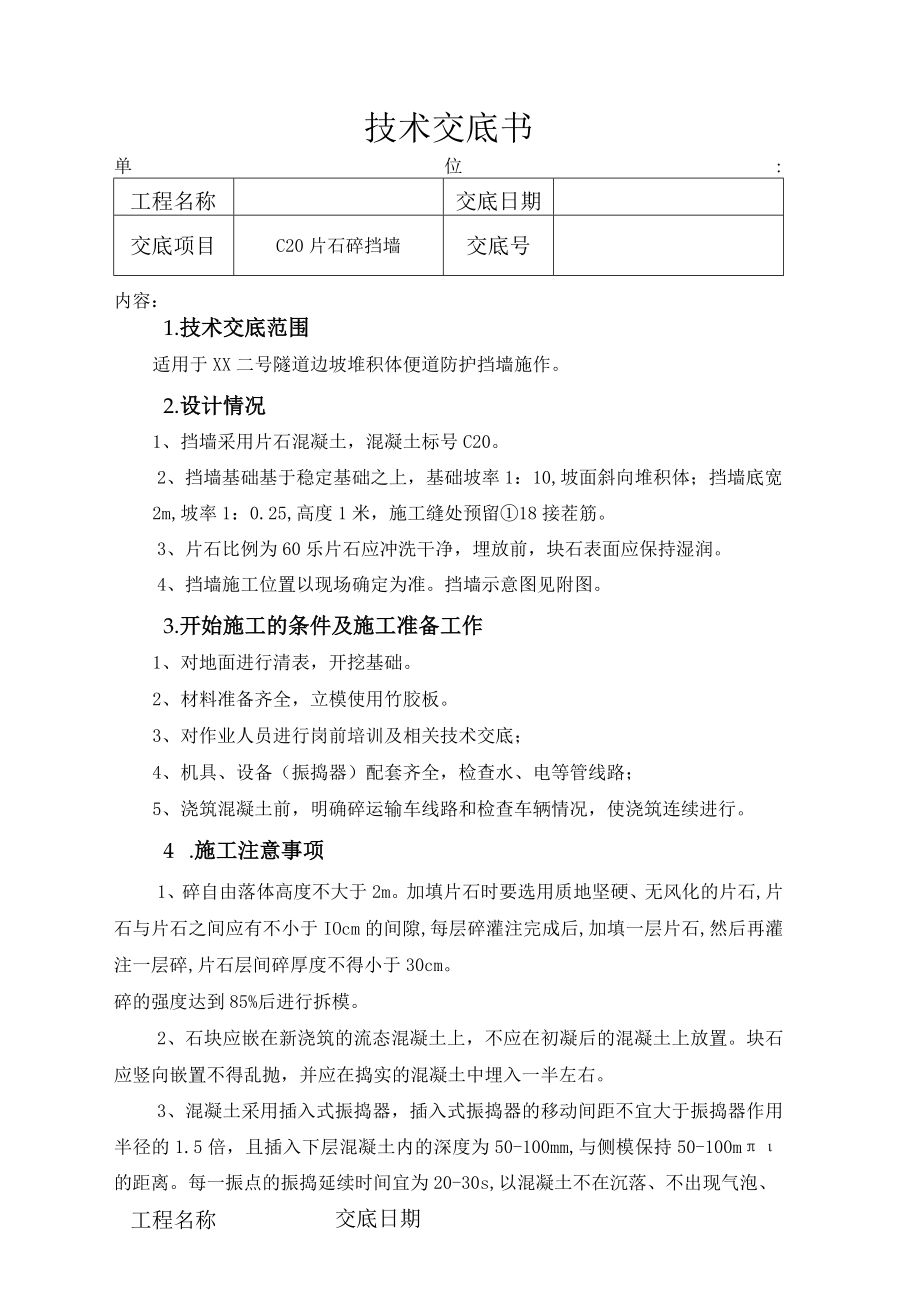

1、技术交底书单位:工程名称交底日期交底项目C20片石碎挡墙交底号内容：1.技术交底范围适用于XX二号隧道边坡堆积体便道防护挡墙施作。2.设计情况1、挡墙采用片石混凝土，混凝土标号C20。2、挡墙基础基于稳定基础之上，基础坡率1：10,坡面斜向堆积体；挡墙底宽2m,坡率1：0.25,高度1米，施工缝处预留18接茬筋。3、片石比例为60乐片石应冲洗干净，埋放前，块石表面应保持湿润。4、挡墙施工位置以现场确定为准。挡墙示意图见附图。3.开始施工的条件及施工准备工作1、对地面进行清表，开挖基础。2、材料准备齐全，立模使用竹胶板。3、对作业人员进行岗前培训及相关技术交底；4、机具、设备（振捣器）配套齐全，
2、检查水、电等管线路；5、浇筑混凝土前，明确碎运输车线路和检查车辆情况，使浇筑连续进行。4 .施工注意事项1、碎自由落体高度不大于2m。加填片石时要选用质地坚硬、无风化的片石,片石与片石之间应有不小于IOcm的间隙,每层碎灌注完成后,加填一层片石,然后再灌注一层碎,片石层间碎厚度不得小于30cm。碎的强度达到85%后进行拆模。2、石块应嵌在新浇筑的流态混凝土上，不应在初凝后的混凝土上放置。块石应竖向嵌置不得乱抛，并应在捣实的混凝土中埋入一半左右。3、混凝土采用插入式振捣器，插入式振捣器的移动间距不宜大于振捣器作用半径的1.5倍，且插入下层混凝土内的深度为50-100mm,与侧模保持50-100m
3、的距离。每一振点的振捣延续时间宜为20-30s,以混凝土不在沉落、不出现气泡、工程名称交底日期交底项目C20片石碎挡墙交底号表面呈现浮浆为度，防止过振、漏振。4、施工过程中保证连续施工，若施工中断时注意留好接茬石。5 .安全、文明、环保要求1、安全施工(1)所有施工人员必须经过安全培训方可上岗，进入施工现场必须佩戴安全帽等防护措施；(2)布线按照用电要求规范布置，用电遵守相应规章制度，防止发生触电伤亡事故；(3)施工中应遵循“不伤害自己、不伤害他人、不被他人伤害”的原则；2、文明施工(1)不得随意丢弃生产垃圾，做到工完料净场地清；(2)洞口用材须堆放整齐，不得出现材料胡乱丢弃现象；(3)各种施
4、工机具使用完后不得随意堆放,应清洗干净后放在指定的堆放地点；(4)施工过程中，施工做人人员的生产管理严格按照施工技术规范和施工技术交底书进行，不得违规施工。3、环境保护(1)在施工时，对天然形成的排水系统加以保护，不得随意改变，必要时修建临时水渠、水沟等；(2)施工产生的弃土要运送到指定的弃土场，不得随意堆放影响施工形象。弃硝遵循“先挡后弃、就近弃磴”的原则；(3)施工完成后，需及时清理施工现场，恢复周围地貌，保护沟谷畅通，做好排水系统，防止积淤或冲刷；(4)施工机械产生的废油废水，采用隔油池等措施加以处理，不得超标排放。被油污染的岩土应挖坑深埋处理。备注：未详尽处请及时联系工程部。工程名称交底日期交底项目C20片石佐挡墙交底号附图：/鼻C20片石硅(/原地面山体/EI言o2m交底人：复核人：接受人：日期：
