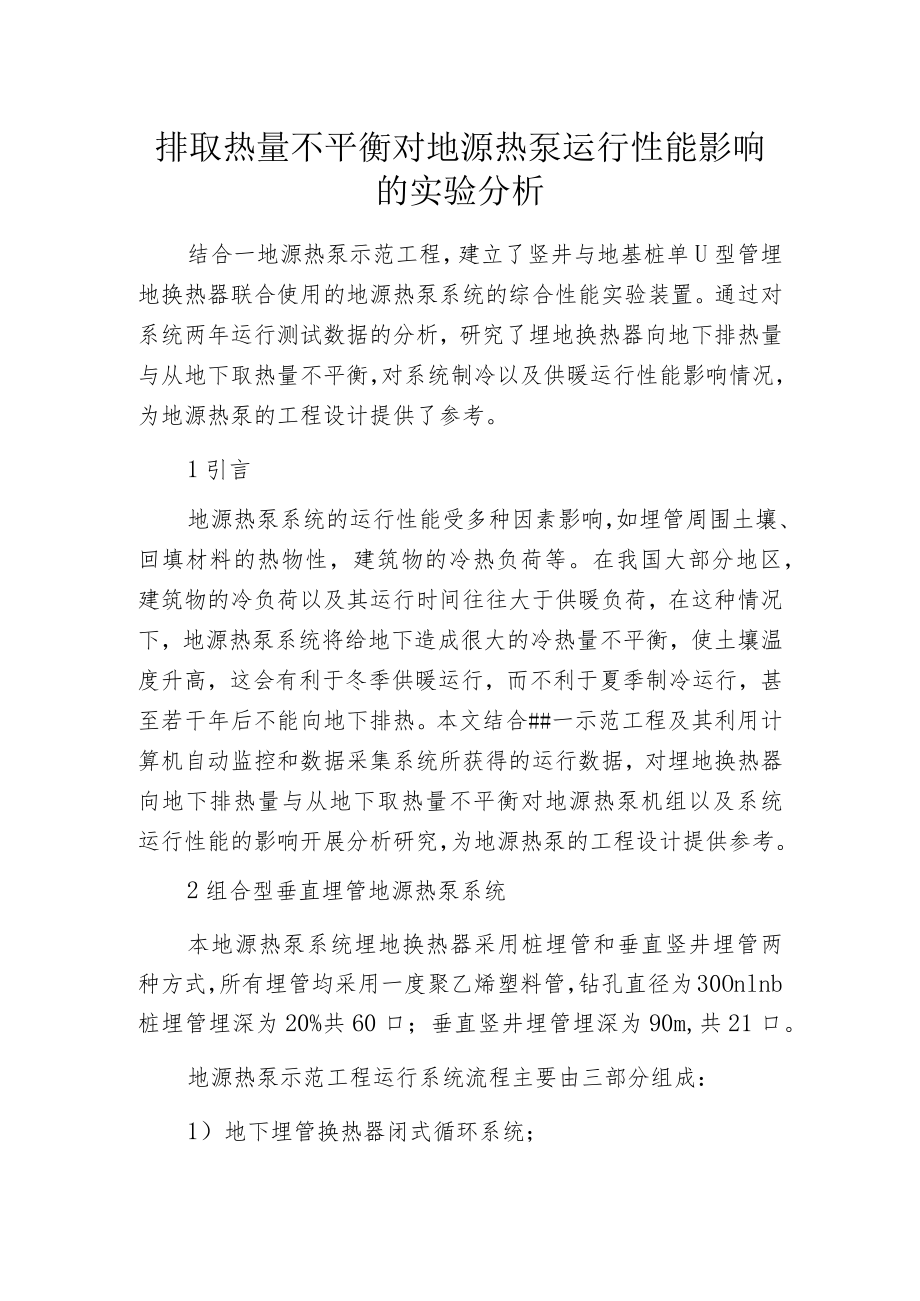

1、排取热量不平衡对地源热泵运行性能影响的实验分析结合一地源热泵示范工程，建立了竖井与地基桩单U型管埋地换热器联合使用的地源热泵系统的综合性能实验装置。通过对系统两年运行测试数据的分析，研究了埋地换热器向地下排热量与从地下取热量不平衡，对系统制冷以及供暖运行性能影响情况，为地源热泵的工程设计提供了参考。1引言地源热泵系统的运行性能受多种因素影响，如埋管周围土壤、回填材料的热物性，建筑物的冷热负荷等。在我国大部分地区，建筑物的冷负荷以及其运行时间往往大于供暖负荷，在这种情况下，地源热泵系统将给地下造成很大的冷热量不平衡，使土壤温度升高，这会有利于冬季供暖运行，而不利于夏季制冷运行，甚至若干年后不能向

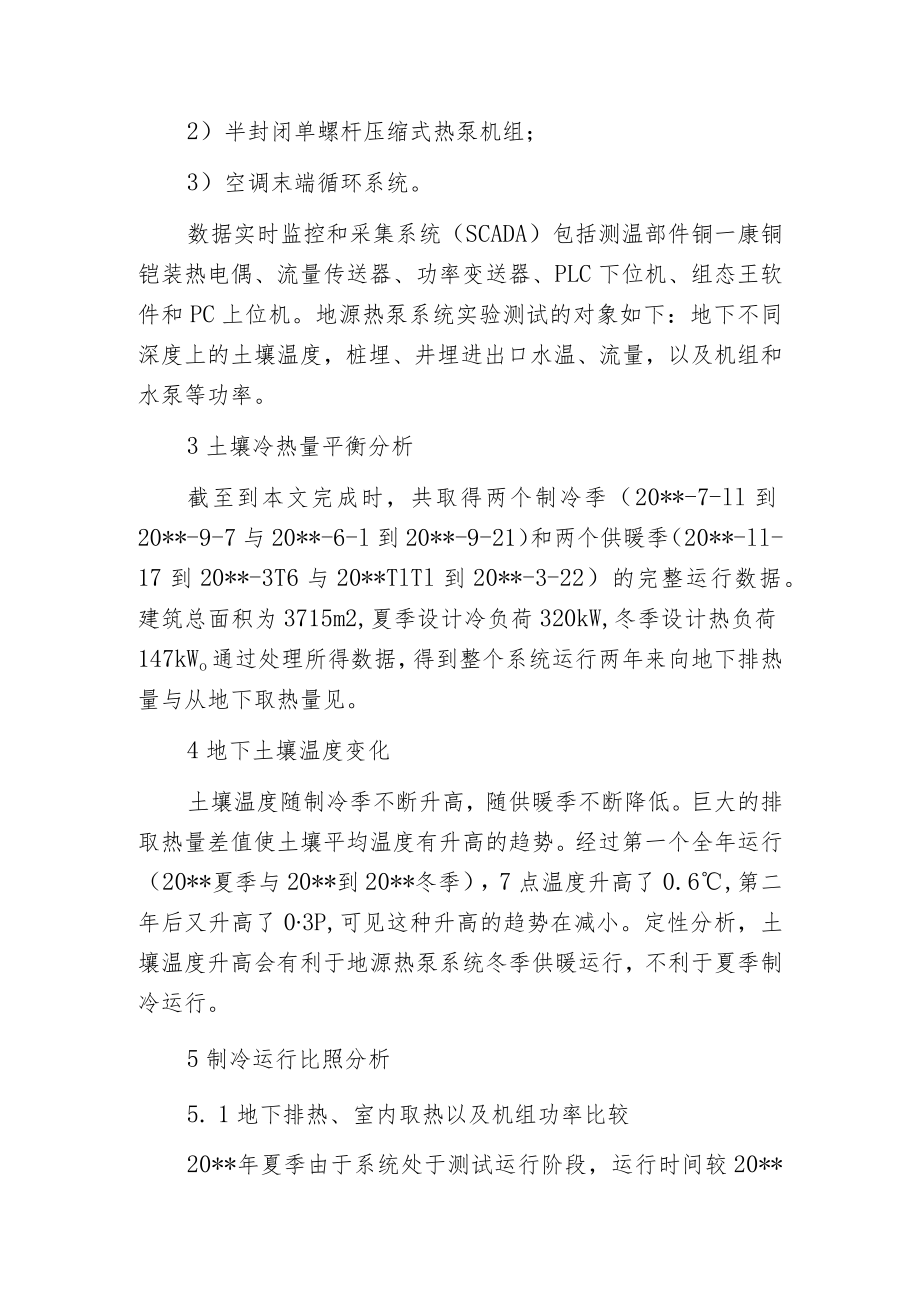

2、地下排热。本文结合#一示范工程及其利用计算机自动监控和数据采集系统所获得的运行数据，对埋地换热器向地下排热量与从地下取热量不平衡对地源热泵机组以及系统运行性能的影响开展分析研究，为地源热泵的工程设计提供参考。2组合型垂直埋管地源热泵系统本地源热泵系统埋地换热器采用桩埋管和垂直竖井埋管两种方式，所有埋管均采用一度聚乙烯塑料管，钻孔直径为30Onlnb桩埋管埋深为20%共60口；垂直竖井埋管埋深为90m,共21口。地源热泵示范工程运行系统流程主要由三部分组成：1）地下埋管换热器闭式循环系统；2）半封闭单螺杆压缩式热泵机组；3）空调末端循环系统。数据实时监控和采集系统（SCADA）包括测温部件铜一康
3、铜铠装热电偶、流量传送器、功率变送器、PLC下位机、组态王软件和PC上位机。地源热泵系统实验测试的对象如下：地下不同深度上的土壤温度，桩埋、井埋进出口水温、流量，以及机组和水泵等功率。3土壤冷热量平衡分析截至到本文完成时，共取得两个制冷季（20*-7-ll到20*-9-7与20*-6-l到20*-9-21）和两个供暖季（20*-ll-17到20*-3T6与20*TlTl到20*-3-22）的完整运行数据。建筑总面积为3715m2,夏季设计冷负荷320kW,冬季设计热负荷147kWo通过处理所得数据，得到整个系统运行两年来向地下排热量与从地下取热量见。4地下土壤温度变化土壤温度随制冷季不断升高，

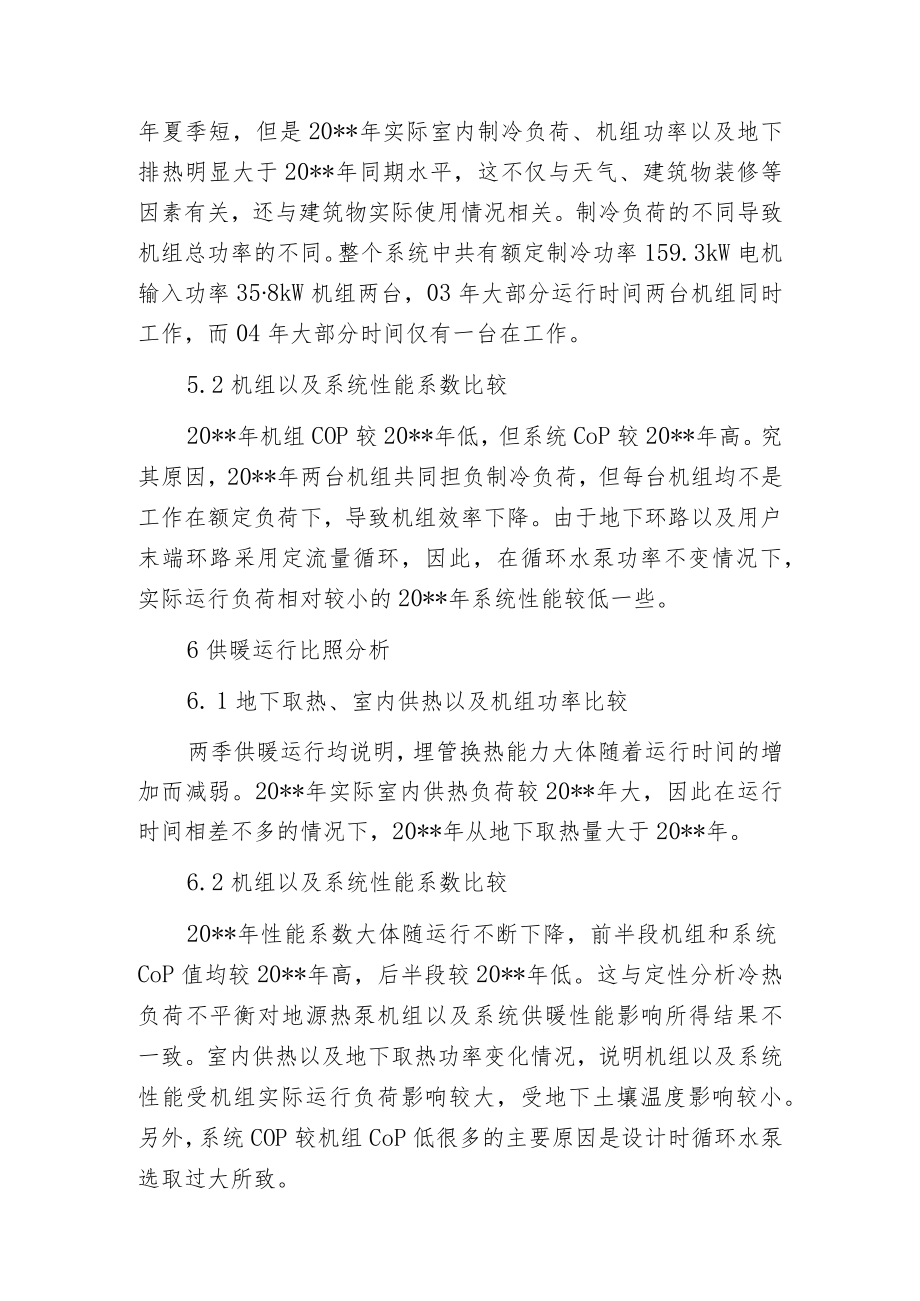

4、随供暖季不断降低。巨大的排取热量差值使土壤平均温度有升高的趋势。经过第一个全年运行（20*夏季与20*到20*冬季），7点温度升高了0.6,第二年后又升高了03P,可见这种升高的趋势在减小。定性分析，土壤温度升高会有利于地源热泵系统冬季供暖运行，不利于夏季制冷运行。5制冷运行比照分析5. 1地下排热、室内取热以及机组功率比较20*年夏季由于系统处于测试运行阶段，运行时间较20*年夏季短，但是20*年实际室内制冷负荷、机组功率以及地下排热明显大于20*年同期水平，这不仅与天气、建筑物装修等因素有关，还与建筑物实际使用情况相关。制冷负荷的不同导致机组总功率的不同。整个系统中共有额定制冷功率159.
5、3kW电机输入功率358kW机组两台，03年大部分运行时间两台机组同时工作，而04年大部分时间仅有一台在工作。5.2机组以及系统性能系数比较20*年机组COP较20*年低，但系统CoP较20*年高。究其原因，20*年两台机组共同担负制冷负荷，但每台机组均不是工作在额定负荷下，导致机组效率下降。由于地下环路以及用户末端环路采用定流量循环，因此，在循环水泵功率不变情况下，实际运行负荷相对较小的20*年系统性能较低一些。6供暖运行比照分析6. 1地下取热、室内供热以及机组功率比较两季供暖运行均说明，埋管换热能力大体随着运行时间的增加而减弱。20*年实际室内供热负荷较20*年大，因此在运行时间相差不多
6、的情况下，20*年从地下取热量大于20*年。6.2机组以及系统性能系数比较20*年性能系数大体随运行不断下降，前半段机组和系统CoP值均较20*年高，后半段较20*年低。这与定性分析冷热负荷不平衡对地源热泵机组以及系统供暖性能影响所得结果不一致。室内供热以及地下取热功率变化情况，说明机组以及系统性能受机组实际运行负荷影响较大，受地下土壤温度影响较小。另外，系统COP较机组CoP低很多的主要原因是设计时循环水泵选取过大所致。7结论1）埋地换热器夏季排、冬季取热量存在较大差值时会使周围土壤平均温度明显升高，但升高趋势逐渐变小；2）在本系统中，埋地换热器周围土壤温度变化对系统运行性能影响较实际运行负荷影响程度小；3）地源热泵系统在冬、夏两季运行良好，在满足用户需求的同时，节约常规能源效果显著，值得在我国广阔地区进一步推广和应用。
