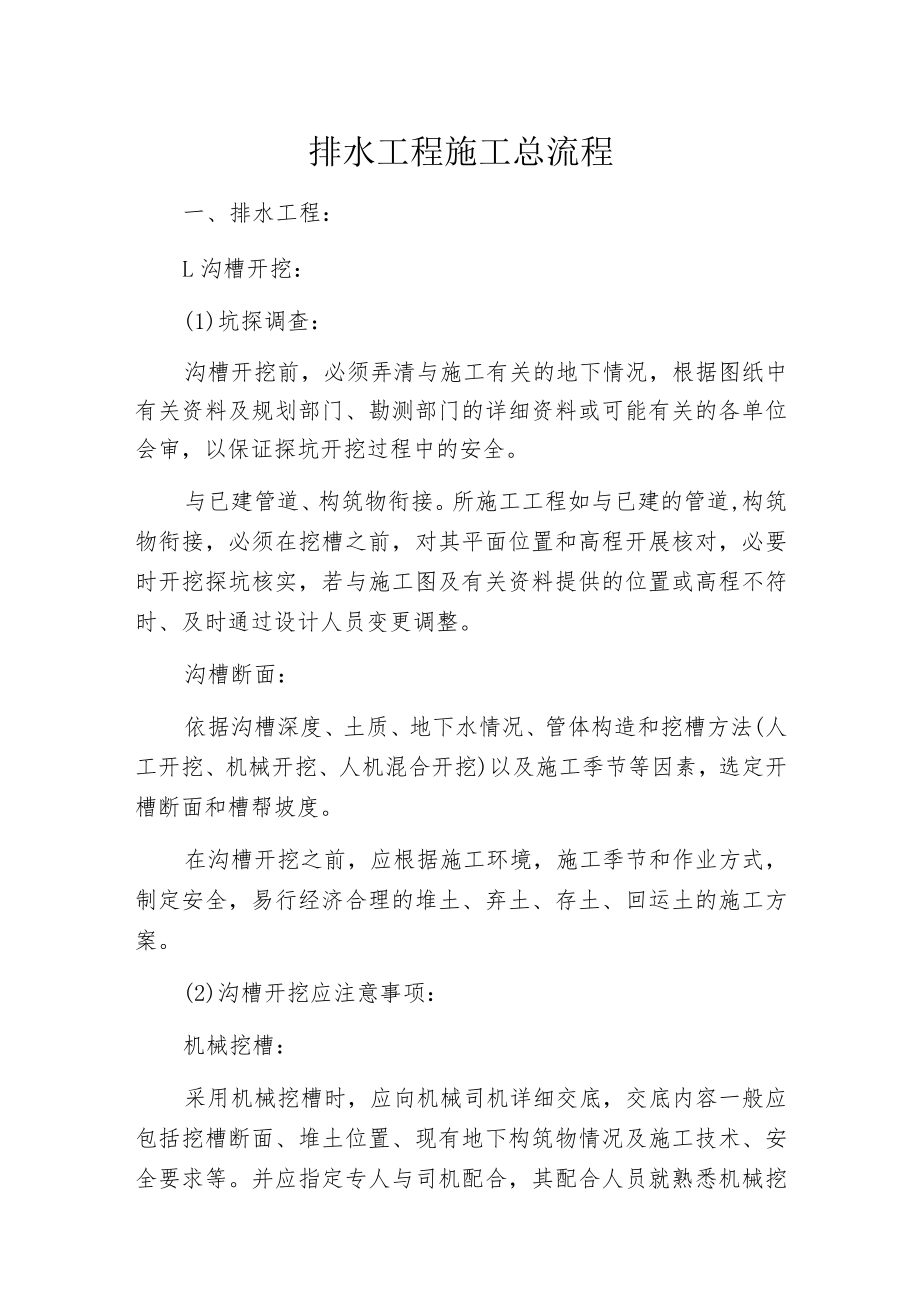

1、排水工程施工总流程一、排水工程：L沟槽开挖：(1)坑探调查：沟槽开挖前，必须弄清与施工有关的地下情况，根据图纸中有关资料及规划部门、勘测部门的详细资料或可能有关的各单位会审，以保证探坑开挖过程中的安全。与已建管道、构筑物衔接。所施工工程如与已建的管道,构筑物衔接，必须在挖槽之前，对其平面位置和高程开展核对，必要时开挖探坑核实，若与施工图及有关资料提供的位置或高程不符时、及时通过设计人员变更调整。沟槽断面：依据沟槽深度、土质、地下水情况、管体构造和挖槽方法(人工开挖、机械开挖、人机混合开挖)以及施工季节等因素，选定开槽断面和槽帮坡度。在沟槽开挖之前，应根据施工环境，施工季节和作业方式，制定安全，

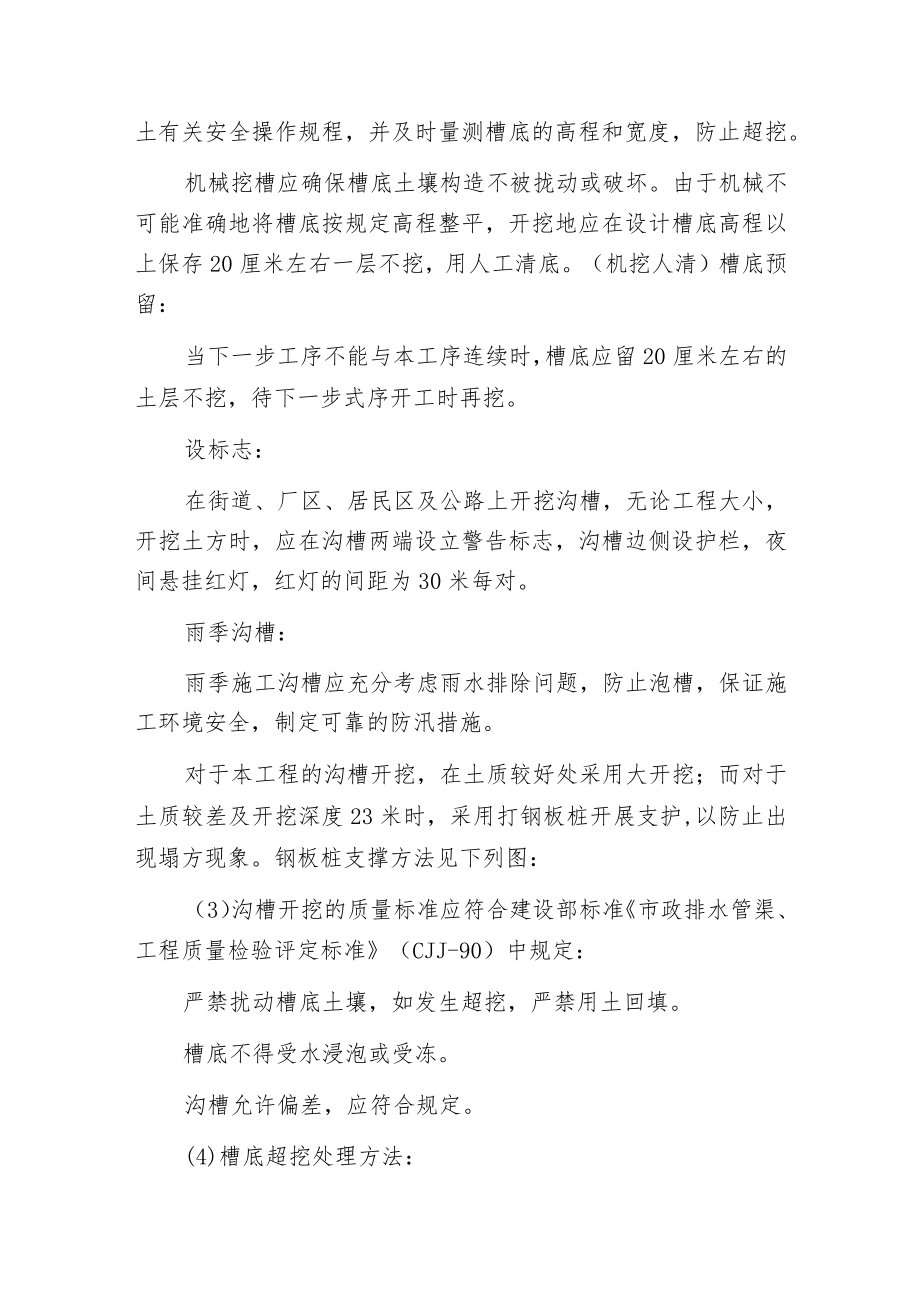

2、易行经济合理的堆土、弃土、存土、回运土的施工方案。(2)沟槽开挖应注意事项：机械挖槽：采用机械挖槽时，应向机械司机详细交底，交底内容一般应包括挖槽断面、堆土位置、现有地下构筑物情况及施工技术、安全要求等。并应指定专人与司机配合，其配合人员就熟悉机械挖土有关安全操作规程，并及时量测槽底的高程和宽度，防止超挖。机械挖槽应确保槽底土壤构造不被拢动或破坏。由于机械不可能准确地将槽底按规定高程整平，开挖地应在设计槽底高程以上保存20厘米左右一层不挖，用人工清底。（机挖人清）槽底预留：当下一步工序不能与本工序连续时，槽底应留20厘米左右的土层不挖，待下一步式序开工时再挖。设标志：在街道、厂区、居民区及公路
3、上开挖沟槽，无论工程大小，开挖土方时，应在沟槽两端设立警告标志，沟槽边侧设护栏，夜间悬挂红灯，红灯的间距为30米每对。雨季沟槽：雨季施工沟槽应充分考虑雨水排除问题，防止泡槽，保证施工环境安全，制定可靠的防汛措施。对于本工程的沟槽开挖，在土质较好处采用大开挖；而对于土质较差及开挖深度23米时，采用打钢板桩开展支护,以防止出现塌方现象。钢板桩支撑方法见下列图：（3）沟槽开挖的质量标准应符合建设部标准市政排水管渠、工程质量检验评定标准（CJJ-90）中规定：严禁扰动槽底土壤，如发生超挖，严禁用土回填。槽底不得受水浸泡或受冻。沟槽允许偏差，应符合规定。(4)槽底超挖处理方法：干槽超挖15厘米以内者，可

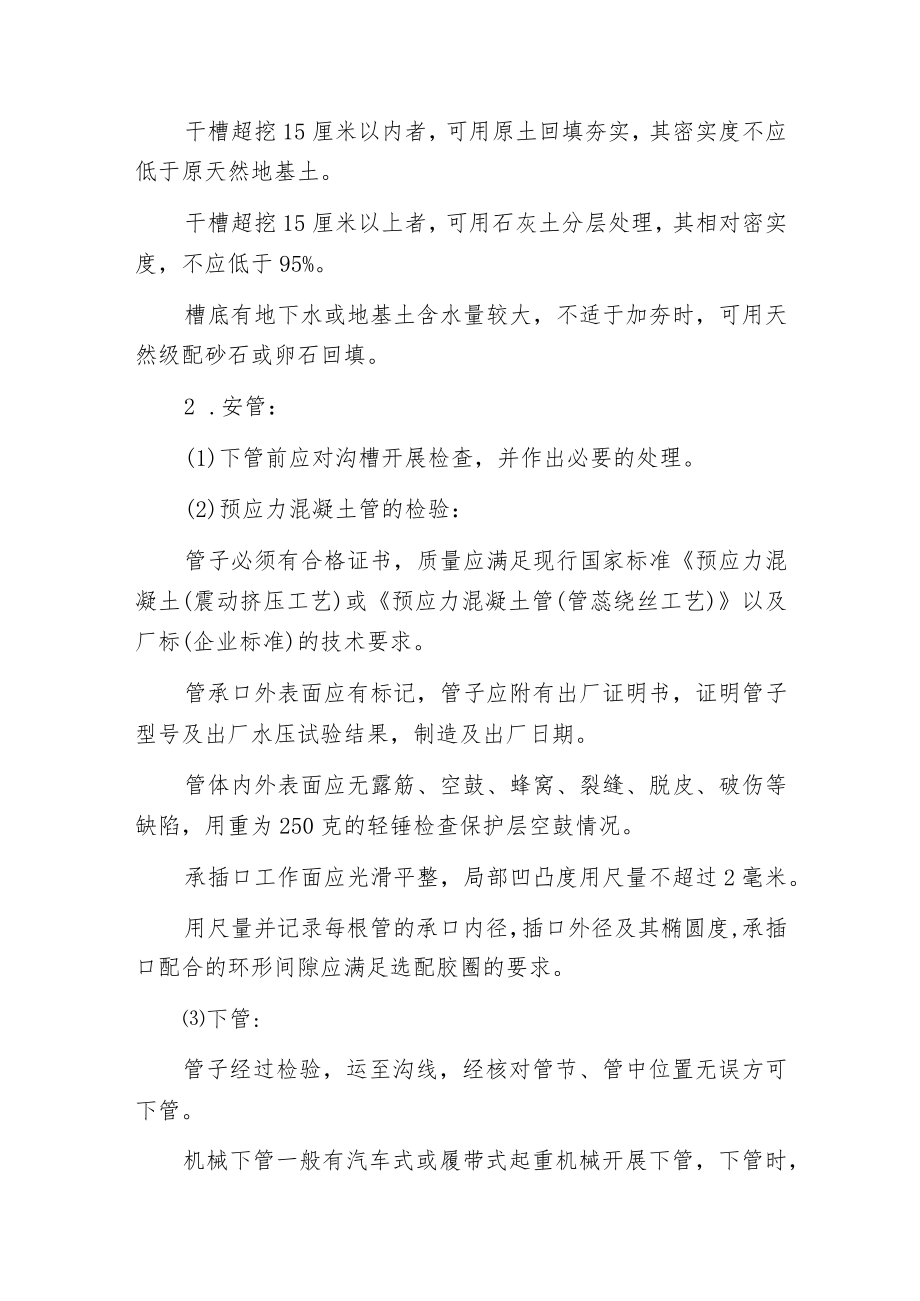

4、用原土回填夯实，其密实度不应低于原天然地基土。干槽超挖15厘米以上者，可用石灰土分层处理，其相对密实度，不应低于95%。槽底有地下水或地基土含水量较大，不适于加夯时，可用天然级配砂石或卵石回填。2 .安管：(1)下管前应对沟槽开展检查，并作出必要的处理。(2)预应力混凝土管的检验：管子必须有合格证书，质量应满足现行国家标准预应力混凝土(震动挤压工艺)或预应力混凝土管(管蕊绕丝工艺)以及厂标(企业标准)的技术要求。管承口外表面应有标记，管子应附有出厂证明书，证明管子型号及出厂水压试验结果，制造及出厂日期。管体内外表面应无露筋、空鼓、蜂窝、裂缝、脱皮、破伤等缺陷，用重为250克的轻锤检查保护层空鼓
5、情况。承插口工作面应光滑平整，局部凹凸度用尺量不超过2毫米。用尺量并记录每根管的承口内径，插口外径及其椭圆度,承插口配合的环形间隙应满足选配胶圈的要求。下管:管子经过检验，运至沟线，经核对管节、管中位置无误方可下管。机械下管一般有汽车式或履带式起重机械开展下管，下管时，起重机沿沟槽开展，沟槽两侧堆土时，其一侧堆土与槽边应有足够的距离，以便起重机运行，起重机距沟边至少一米，保证槽壁不坍塌。机械下管注意事项：A,采用吊车下管时，事行应与起重人员可吊车司机一起勘察现场，根据沟槽情况，确定吊车距槽边的距离，管材存放位置及其他配合事宜，吊车进出路线应事先开展平整，去除障碍。B.吊车不得在架空输电线路下工
6、作，在架空线路一侧工作时，其安全距离应不小于规定。C.吊车下管时应有专人指挥。指挥人员必须熟悉机械吊装有关安全操作规程及指挥信号，在吊装过程中，指挥人员精神集中，吊车司机和槽下工作人员必须听从指挥。D.指挥信号统一明确。吊车在开展各种动作之前，指挥人员必须检查操作环境情况，确认安全后，方可向司机发出信号。E.绑（套）管子应找好重心，以便起吊平稳，管子起吊速度均匀，回转平稳，下落低速轻放，不得勿快勿慢和突然制动。承插管、承口朝向的规定:A.铺设方向：管子下沟时，一般以逆流方向铺设;B.承口朝向：当承插连接时，在如下规定：承口应朝向介持流来的方向；在坡度较大坡区域，承口应朝上，以利施工；承口方向、
7、尽量与管道铺设方向一致。3 .接口：(1)承插口或企口多种接口应平直，环形间隙应均匀，灰口应整齐，密度饱满，不得有裂缝，空豉等现象。(2)抹带接口应表面平整密实，不得有间断和裂缝，空鼓等现象。4 .检查井：(1)井壁必须直扳垂直，不得有通缝，必须保证灰浆饱满，灰缝平直，抹面压光，不得有空鼓、裂缝等现象。(2)井内流槽应平顺，踏步应安装牢固，位置准确，不得有建筑垃圾等杂物。(3)井板、井盖必须完整无损，安装平稳，位置正确。(4)检查井允许偏差必须符合表规定。5 .闭水：(1)污水管道、雨污水合流管道，倒虹吸管、设计要求闭水的其它排管道必须作闭水试验。排水管道闭水试验允许偏差值、渗水量应符合规定。6 .回填：(1)回填注意事项：管道工程必须在隐蔽验收合格后及时回填。有支撑的沟槽，填土前拆撑时，要注意检查沟槽及临近建筑物、构筑物的安全。填土应在管道根底混凝土到达一定强度后开展。沟槽回填顺序，应按沟槽排水方向由高向低分层开展。沟槽两侧应同时回填夯实，以防管线位移。回填土时不得有将士直接砸在抹带接口上。井室等到附属构筑物回填表土应四周同时开展。与本管线交叉的其他管线或构筑物、回填时，要做妥善处理。(2)回填质量控制：回填土的质量主要按回填土的密实度控制。在管顶上500毫米内，不得回填大于100毫米的石块,砖块等杂物。回填时，槽内应无积水，不得回填淤泥，腐殖土、冻土及有机物质。
