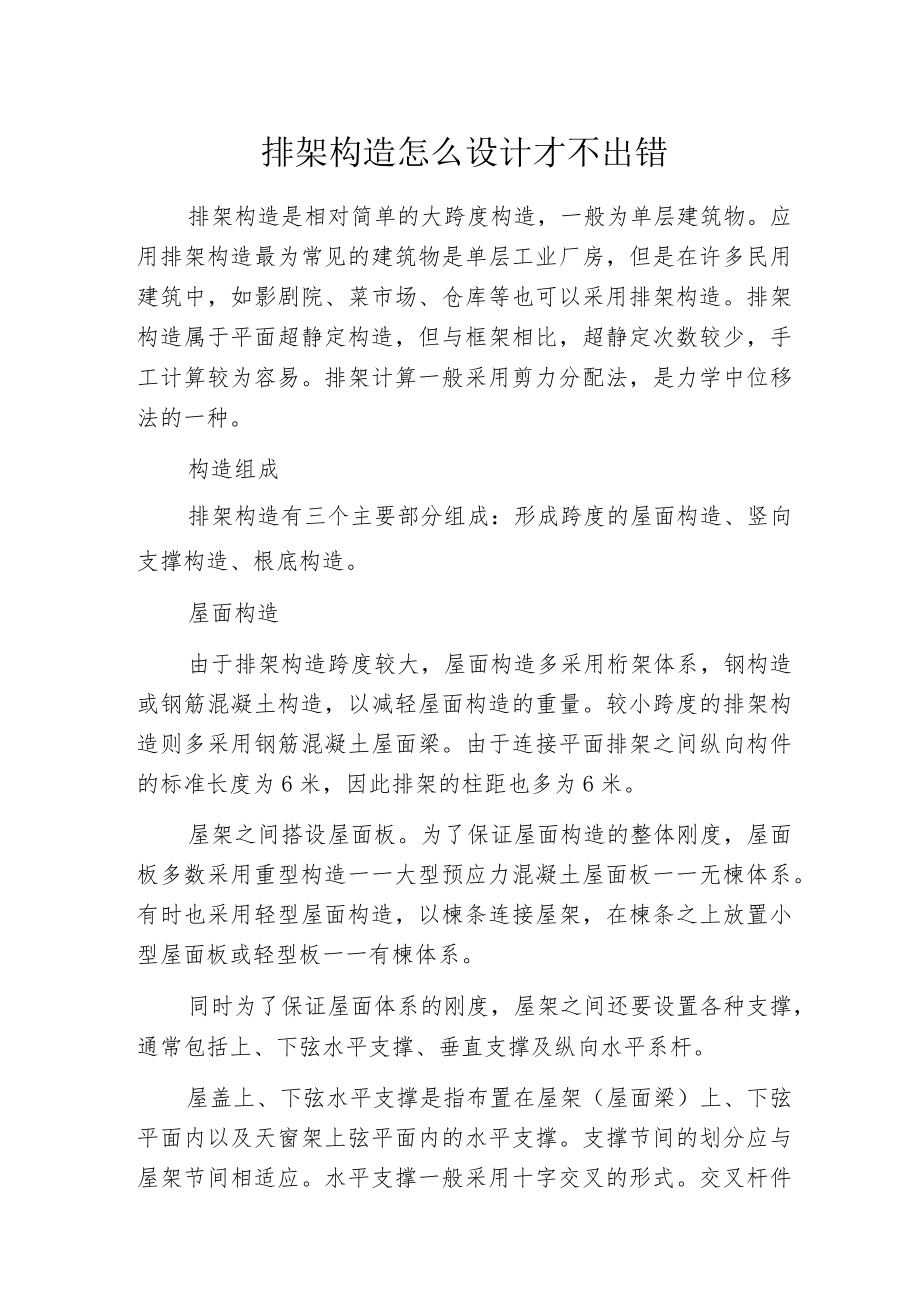

1、排架构造怎么设计才不出错排架构造是相对简单的大跨度构造，一般为单层建筑物。应用排架构造最为常见的建筑物是单层工业厂房，但是在许多民用建筑中，如影剧院、菜市场、仓库等也可以采用排架构造。排架构造属于平面超静定构造，但与框架相比，超静定次数较少，手工计算较为容易。排架计算一般采用剪力分配法，是力学中位移法的一种。构造组成排架构造有三个主要部分组成：形成跨度的屋面构造、竖向支撑构造、根底构造。屋面构造由于排架构造跨度较大，屋面构造多采用桁架体系，钢构造或钢筋混凝土构造，以减轻屋面构造的重量。较小跨度的排架构造则多采用钢筋混凝土屋面梁。由于连接平面排架之间纵向构件的标准长度为6米，因此排架的柱距也多为

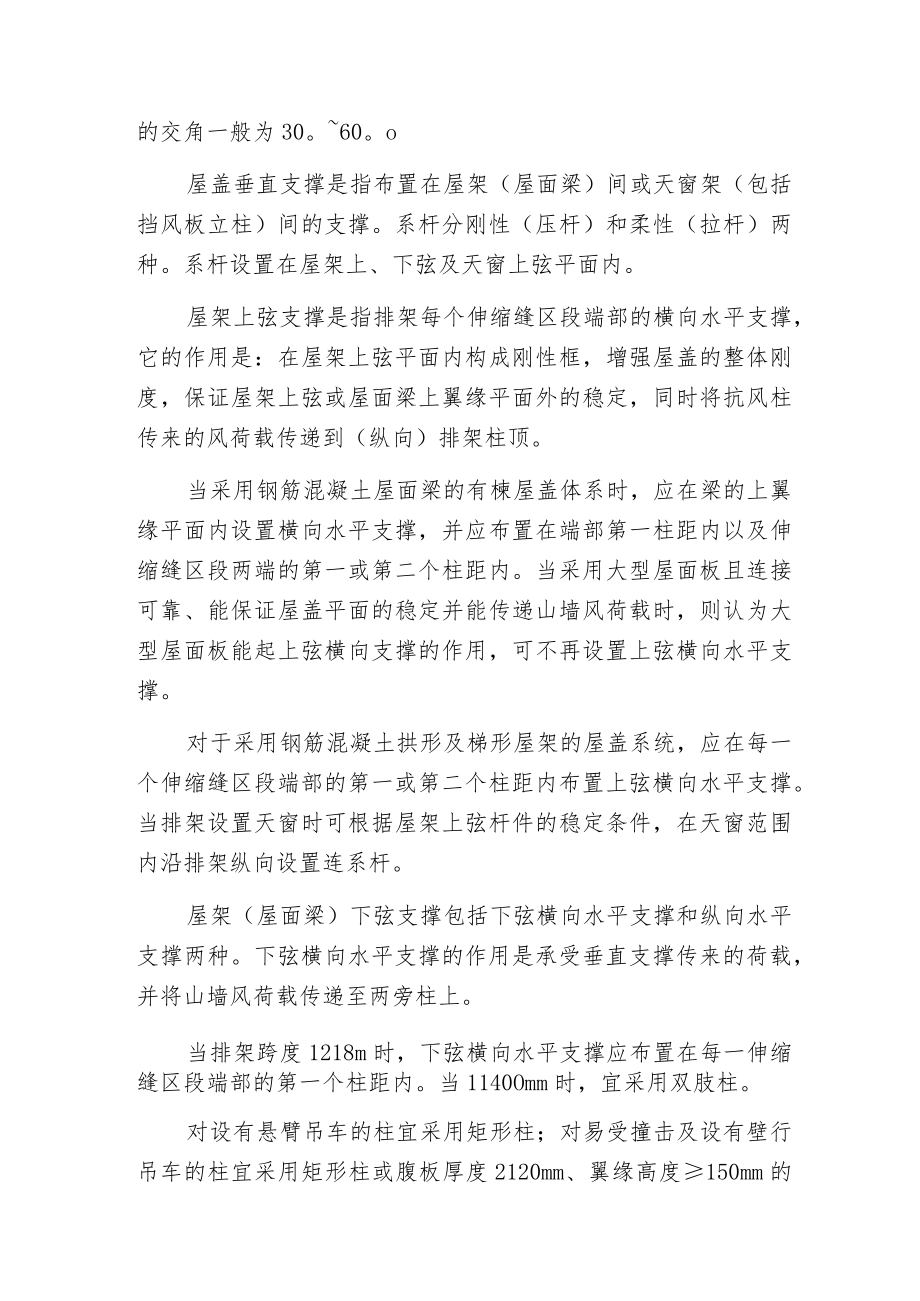

2、6米。屋架之间搭设屋面板。为了保证屋面构造的整体刚度，屋面板多数采用重型构造一一大型预应力混凝土屋面板一一无楝体系。有时也采用轻型屋面构造，以楝条连接屋架，在楝条之上放置小型屋面板或轻型板一一有楝体系。同时为了保证屋面体系的刚度，屋架之间还要设置各种支撑，通常包括上、下弦水平支撑、垂直支撑及纵向水平系杆。屋盖上、下弦水平支撑是指布置在屋架（屋面梁）上、下弦平面内以及天窗架上弦平面内的水平支撑。支撑节间的划分应与屋架节间相适应。水平支撑一般采用十字交叉的形式。交叉杆件的交角一般为30。60。o屋盖垂直支撑是指布置在屋架（屋面梁）间或天窗架（包括挡风板立柱）间的支撑。系杆分刚性（压杆）和柔性（拉杆
3、）两种。系杆设置在屋架上、下弦及天窗上弦平面内。屋架上弦支撑是指排架每个伸缩缝区段端部的横向水平支撑，它的作用是：在屋架上弦平面内构成刚性框，增强屋盖的整体刚度，保证屋架上弦或屋面梁上翼缘平面外的稳定，同时将抗风柱传来的风荷载传递到（纵向）排架柱顶。当采用钢筋混凝土屋面梁的有楝屋盖体系时，应在梁的上翼缘平面内设置横向水平支撑，并应布置在端部第一柱距内以及伸缩缝区段两端的第一或第二个柱距内。当采用大型屋面板且连接可靠、能保证屋盖平面的稳定并能传递山墙风荷载时，则认为大型屋面板能起上弦横向支撑的作用，可不再设置上弦横向水平支撑。对于采用钢筋混凝土拱形及梯形屋架的屋盖系统，应在每一个伸缩缝区段端部的

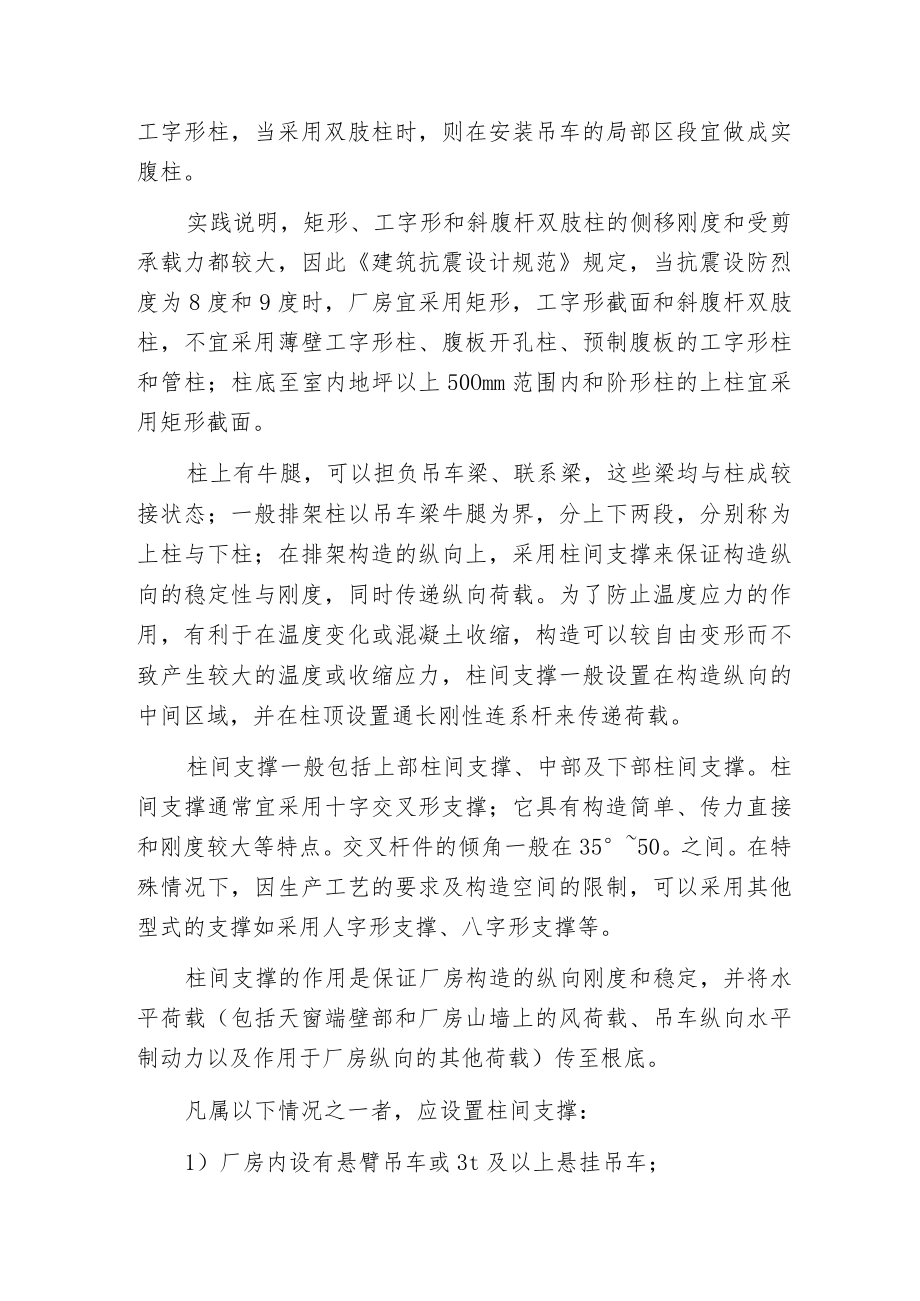

4、第一或第二个柱距内布置上弦横向水平支撑。当排架设置天窗时可根据屋架上弦杆件的稳定条件，在天窗范围内沿排架纵向设置连系杆。屋架（屋面梁）下弦支撑包括下弦横向水平支撑和纵向水平支撑两种。下弦横向水平支撑的作用是承受垂直支撑传来的荷载，并将山墙风荷载传递至两旁柱上。当排架跨度1218m时，下弦横向水平支撑应布置在每一伸缩缝区段端部的第一个柱距内。当1140Omm时，宜采用双肢柱。对设有悬臂吊车的柱宜采用矩形柱；对易受撞击及设有壁行吊车的柱宜采用矩形柱或腹板厚度2120mm、翼缘高度150mm的工字形柱，当采用双肢柱时，则在安装吊车的局部区段宜做成实腹柱。实践说明，矩形、工字形和斜腹杆双肢柱的侧移刚度
5、和受剪承载力都较大，因此建筑抗震设计规范规定，当抗震设防烈度为8度和9度时，厂房宜采用矩形，工字形截面和斜腹杆双肢柱，不宜采用薄壁工字形柱、腹板开孔柱、预制腹板的工字形柱和管柱；柱底至室内地坪以上50Omm范围内和阶形柱的上柱宜采用矩形截面。柱上有牛腿，可以担负吊车梁、联系梁，这些梁均与柱成较接状态；一般排架柱以吊车梁牛腿为界，分上下两段，分别称为上柱与下柱；在排架构造的纵向上，采用柱间支撑来保证构造纵向的稳定性与刚度，同时传递纵向荷载。为了防止温度应力的作用，有利于在温度变化或混凝土收缩，构造可以较自由变形而不致产生较大的温度或收缩应力，柱间支撑一般设置在构造纵向的中间区域，并在柱顶设置通长
6、刚性连系杆来传递荷载。柱间支撑一般包括上部柱间支撑、中部及下部柱间支撑。柱间支撑通常宜采用十字交叉形支撑；它具有构造简单、传力直接和刚度较大等特点。交叉杆件的倾角一般在3550。之间。在特殊情况下，因生产工艺的要求及构造空间的限制，可以采用其他型式的支撑如采用人字形支撑、八字形支撑等。柱间支撑的作用是保证厂房构造的纵向刚度和稳定，并将水平荷载（包括天窗端壁部和厂房山墙上的风荷载、吊车纵向水平制动力以及作用于厂房纵向的其他荷载）传至根底。凡属以下情况之一者，应设置柱间支撑：1）厂房内设有悬臂吊车或3t及以上悬挂吊车；2）厂房内设有重级工作制吊车，或设有中级、轻级工作制吊车，起重量在Iot及以上；3）厂房跨度在18m以上或柱高在8m以上；4）纵向柱列的总数在七根以下；5）露天吊车栈桥的柱列。
