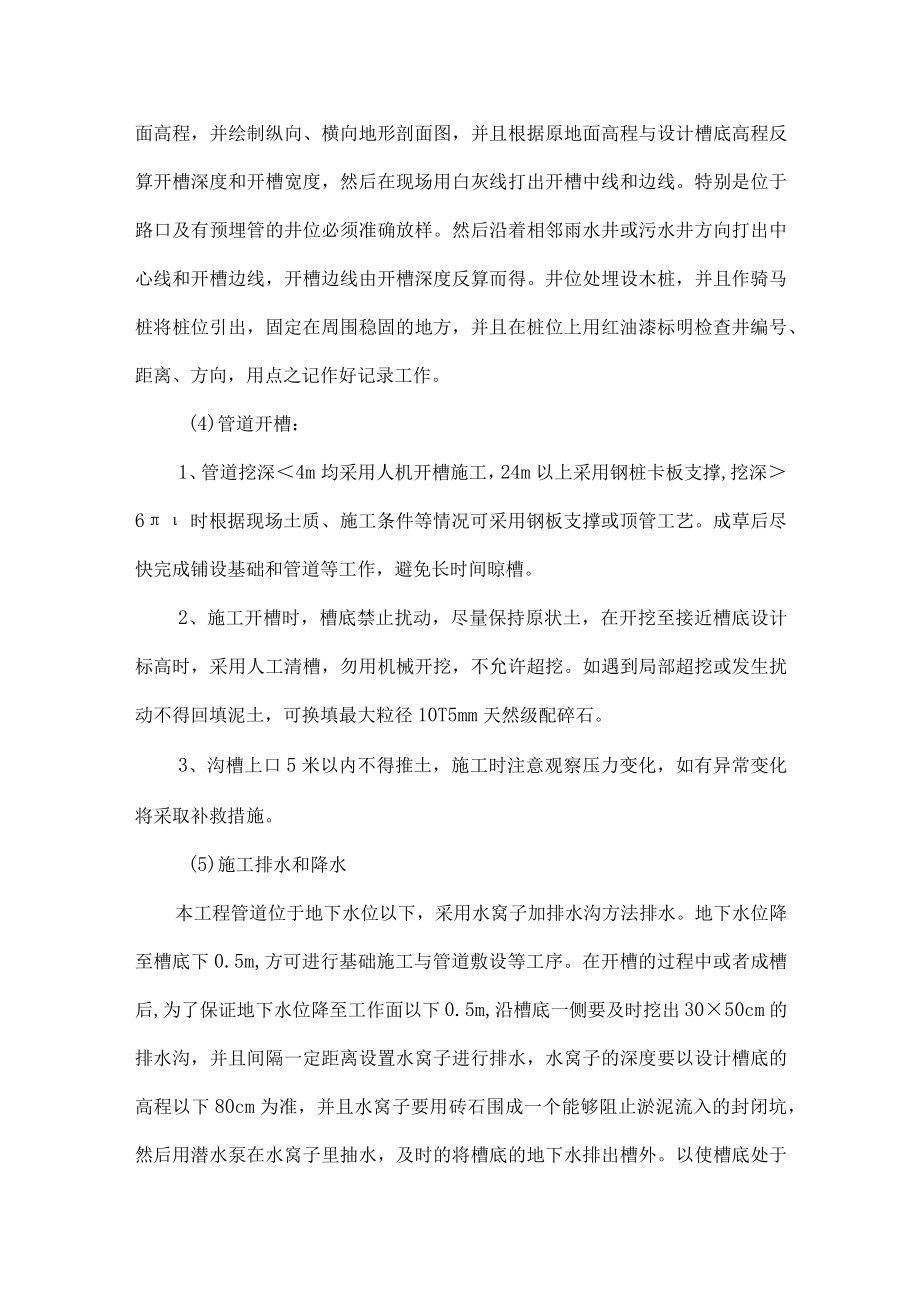

排水工程施工方案.docx_第2页
第2页 / 共8页
排水工程施工方案.docx_第3页
第3页 / 共8页
排水工程施工方案.docx_第4页
第4页 / 共8页
排水工程施工方案.docx_第5页
第5页 / 共8页
排水工程施工方案.docx_第6页
第6页 / 共8页
排水工程施工方案.docx_第7页
第7页 / 共8页
排水工程施工方案.docx_第8页
第8页 / 共8页
亲,该文档总共8页,全部预览完了,如果喜欢就下载吧!
资源描述

《排水工程施工方案.docx》由会员分享,可在线阅读,更多相关《排水工程施工方案.docx(8页珍藏版)》请在第壹文秘上搜索。

1、排水工程施工方案(I)管材标准及要求:、本工程均采用钢筋混凝土管,管材必须符合国标(混凝土和钢筋混凝土管)GB/11836-1999的要求。结合本工程地下水质情况,雨污水管道管材一般应采用抗硫酸盐水泥或500#普通硅酸盐水泥(C3A应小于8%,水灰比不小于0.6)、管材选择:d400dl200雨水管道均采用钢筋混凝土承插口管。d300雨水收水支管采用混凝土平口管。污水管道采用钢筋混凝土承插口管、钢筋混凝土承插口管采用胶圈接口(材料为氯丁橡胶),胶圈的物理性能应满足下列条件:拉断强度216MPa邵氏硬度45度55度伸长率250%永久变形20%老化系数08(70度XL44小时)压缩率30%为宜,即

2、(胶圈截面直径-接口间隙)/胶圈截面直径=30%(2)排水工程概况本工程区域范围内多是建设用地和一些居民平房,市政配套设施极不完善,现有排水工程概况如下:钢筋混凝土承插口管采用120度砂石基础,粒料最大粒径不超过20mmo雨水收水支管采用90度四合一混凝土基础。(3)施工放样利用全站仪准确放样雨水井和污水井的位置,沿管道中心线井位上测量原地面高程,并绘制纵向、横向地形剖面图,并且根据原地面高程与设计槽底高程反算开槽深度和开槽宽度,然后在现场用白灰线打出开槽中线和边线。特别是位于路口及有预埋管的井位必须准确放样。然后沿着相邻雨水井或污水井方向打出中心线和开槽边线,开槽边线由开槽深度反算而得。井位

3、处埋设木桩,并且作骑马桩将桩位引出,固定在周围稳固的地方,并且在桩位上用红油漆标明检查井编号、距离、方向,用点之记作好记录工作。(4)管道开槽:1、管道挖深4m均采用人机开槽施工,24m以上采用钢桩卡板支撑,挖深6时根据现场土质、施工条件等情况可采用钢板支撑或顶管工艺。成草后尽快完成铺设基础和管道等工作,避免长时间晾槽。2、施工开槽时,槽底禁止扰动,尽量保持原状土,在开挖至接近槽底设计标高时,采用人工清槽,勿用机械开挖,不允许超挖。如遇到局部超挖或发生扰动不得回填泥土,可换填最大粒径10T5mm天然级配碎石。3、沟槽上口5米以内不得推土,施工时注意观察压力变化,如有异常变化将采取补救措施。(5

4、)施工排水和降水本工程管道位于地下水位以下,采用水窝子加排水沟方法排水。地下水位降至槽底下0.5m,方可进行基础施工与管道敷设等工序。在开槽的过程中或者成槽后,为了保证地下水位降至工作面以下0.5m,沿槽底一侧要及时挖出3050cm的排水沟,并且间隔一定距离设置水窝子进行排水,水窝子的深度要以设计槽底的高程以下80cm为准,并且水窝子要用砖石围成一个能够阻止淤泥流入的封闭坑,然后用潜水泵在水窝子里抽水,及时的将槽底的地下水排出槽外。以使槽底处于无水状态,以便施工,潜水泵安排专人管理。(6)排水工程施工方案待开槽结束后,人工平整槽底,并且将管道中心线放样在槽底。按照桩号均匀打入高程桩,桩顶高程为

5、槽底砂石基础顶高程。、基础施工:a、钢筋混凝土承插口管管道采用120砂石基础。b、雨水收水支管采用90四合一混凝土基础。如遇到土质较杂的杂填土,应挖至原土层,回填碎石至槽底高程并夯实。、管道安装及接口待砂石基础铺设完成后,经监理工程师现场确认,进行管道的安装。a、管道安装前应做好如下准备工作验证所有管材是否有合格证,外观检查是否合格,采取抽样法进行检测。对管节内外壁、承插口和橡胶圈进行外观检查,有损伤或变形的进行处理或调换。下管前应将承口内和插口表面及管身的泥土脏物清理干净。按规定选配合理的胶圈,套入插口端部,试其松紧度是否合适,做到松紧适中、平整顺滑、无扭曲。做好工序交接验收,如垫层的平整度

6、、高程、厚度、密实度及排水沟的完好程度、土基有无坍松等。b、管道安装管材运输到场后,对裂缝缺边、麻面作外观检查沿线放置便于施工操作。管材在沿线分孔集中堆放。采用吊车下管,人工配合稳管。安管时逐节测量高程和管道中心线,管内底高程允许偏差(15mm)下管时要将管道一字排开,尽量做到一次就位,以减少槽下滑动。管道必须稳固无倒坡,管材无裂缝破损,管道内无杂物。管道安装稳固,间隙均匀,不错口。明开槽和打桩支撑安管处,采用吊车运输到槽底,按设计位置进行安装。管道安装,必须从下游往上游方向进行施工,承插口管道安装时,将插口顺水流方向,承口逆水流方向安装。安管工具采用手板葫芦进行安装。顶拉时,顶拉速度应缓慢,

7、保持两管中心线对准,间隙均匀,配专人查看胶圈拱入情况,如发生拱入不均匀应停止顶拉,调整胶圈位置后再继续顶拉,使胶圈达到工作位置。管道安装后采取措施进行固定,以防止管道回弹。每节管道安装就位后,立即测定高程、中心线、间隙量等质量指标,如不符合要求,及时采取纠正措施。控制管道的顺直方向,可采用挂边线的方法或使用经纬仪配合水平尺的方法来保证管道顺直。控制管道的高程,使用水准仪配合塔尺的方法来量测管外顶高程,并要求准确,注意坡向,因为管线坡度很小,必须提高观测精度。合理的控制预沉量:直径在d400mmIOOOmm的管道预沉量为10mm;dl200-2000mm的管道顶沉量为20mmo管道安装完成后,及

8、时按照设计要求进行120。碎石基础的回填,碎石要密实,不松散,保证管道周围受力均匀稳固。c、质量标准外观要求:管道安装必须稳固,管底不得出现倒坡(由水准仪控制);管材不得有裂缝、破损;管口间隙均匀,不得错口;管道内不得混入泥土、砖石、木块等杂物;管道接口橡胶圈不得出现变型、扭曲、外露。实测要求:中线位移允许偏差15mm;管内底高程允许偏差15mm;就位管口允许偏差30mm0d、管道接口承插管采用柔性接口,胶圈要求质量合格,无扭曲、裂缝和重皮,胶圈外观也应满足出厂质量要求,施工接口时应使胶圈压缩均匀,避免出现胶圈扭曲、接口回弹等现象,胶圈由管材生产厂家按规格配套供应。管道接口施工时应使胶圈压缩均

9、匀,避免出现胶圈扭曲、接口回弹等现象。(7)检查井施工本工程检查井共有五种形式,分别为乙型检查井、乙型卧泥检查井、丙型检查井、丁型检查井、三通交汇,收水井有一种形式为砖砌大型平鹿收水井。、砌筑或浇注检查井,在管道安装后立即进行。在管道安装后,砌筑砖体前清除井底内的淤泥杂物。、砖砌检查井内外抹面,井壁与碎管接触部分填满砂浆,密实,不得漏水。各型检查井内壁均采用L2.5水泥砂浆抹面,抹面厚为15mm,井外壁管口处做好管箍。、预埋支管:埋设至规划红线外2米处,并设检查井1座,并在检查井外预埋1节支管,支管管头采用M7.5水泥砂浆砌砖管堵。、检查井井盖修筑高程:检查井井盖修筑高程与所在位置道路修筑高程

10、保持一致,砌筑检查井时,井口可暂时不做灰,待道路施工时按路面实际高程调整接顺。路外检查井高程应高出地面1020mm。砌筑检查井时,为保证井盖与路面的平整度,井盖高程受路面高程及坡度的控制。各型检查井分两次砌筑,第一次砌筑高度至道路结构层,第二次待道路灰土层施做完毕后砌筑。、检查井a、井身为方形的,采用满丁满条砌法,为圆形时采用丁砖砌法,外缝采用砖渣嵌平,平整大面向外。采用MU20机砖,MlO水泥砂浆砌筑。砌完一层后,再灌一次砂浆,使缝隙内砂浆饱满,然后再铺浆砌筑上一层砖,上下两层砖间竖缝错开。b、井壁与混凝土管接口部分必须护满砂浆。抹井外壁接管部位时,管壁提前洗刷干净。c、内抹面采用三遍法:即

11、第一遍打底,厚7mm;第二遍抹平,厚4mm;第三遍铺顺,厚4mm;最后刷素浆一层并压光,所用材料为L2.5水泥砂浆;井外用L2.5水泥砂浆搓缝。d、分段抹面,接缝要分层压茬,护底流槽与井壁同时砌筑。e、为保证三层砂浆整体性能好,在上层砂浆定浆后(23小时)随即抹下层,如间隙时间较长,则刷素浆一道。、质量标准a、外观要求:砌砖井壁砂浆必须饱满,灰缝平整,井壁砂浆抹面必须平整、圆顺、坚实,不得有空鼓,裂缝和脱落等现象。井内流槽平顺,且不得小于管内径;井圈、井盖必须完整无损、安装平稳;检查井预埋支管(连接支管)位置准确,且接口处平顺、坚实;检查井内不得有泥土、砖、石、木块等杂物。b、实测要求:井身内

12、径尺寸,允许偏差长、宽、直径20mm;井底高程,允许偏差士IOmm;基础厚度,允许偏差不得小于设计规定。(7)闭气、闭水检测采用闭气实验进行检验管道气密性,试验方法如下:、管道密封后,向管内充气至200OPa以上,用喷雾器喷洒发泡液检查管堵对管口的密封时,不得出现气泡。、管堵充气胶圈充气达到规定压力值两分钟后,应无降压。、排水管道中的污水管100%闭气,由监理工程师现场监督检测。、管道待验收合格,在未回填且沟槽内无积水时方可进行闭水试验。、试验管段灌满水后浸泡时间不少于24k、试验水头应按符合下列规定。当试验段上游设计水头不超过管顶内壁时,试验水头以试验段上游管顶内壁加2m计;当试验段上游设计

13、水头超过管顶内壁时,试验水头以试验段上游设计水头加2m计;当计算出的试验水头小于Ionl时,但已超过上游检查井井口时,试验水头以上游检查井井口高度为准。、当试验水头达规定水头时开始计时,观测管道的渗水量,直至观测结束时,应不断地向试验段管内补水,保持试验水头恒定。渗水量的观测时间不得小于30mino(8)回填管道回填按照当年修路考虑,对于钢筋混凝土承插口管在管颈以上40CnI至槽底回填粗沙,其余部分回填素土并夯实,回填高度应与道路工程相结合。回填时,槽内无积水、积泥等杂物。沟槽回填土不得带水回填,须分层夯实。严禁用推土机或汽车将土直接倒入沟槽内。因为雨水和污水同槽施工,所以在进行排水施工时,一

14、定要坚持先下后上的原则进行施工,即先施工高程相对低的管,待回填部分级配碎石后,再进行相对比较高的管线施工,最后统一回填。(9)收水支管施工收水支管采用反开槽,并且在槽底进行IOcm厚的ClO混凝土基础施工,待混凝土养护7天后,然后在路基施工完成后开槽下管,沟槽回填严格按照道路要求恢复。收水支管坡度为1%,支管覆土深度小于07m时,应做360度包管,包管采用C20素混凝土,厚200mmo并且收水支管须在道路红外线外设一座检查井,并预埋支管一节,管头采用M7.5水泥砂浆砌管堵。施工开槽后,若遇到人工填土、淤泥、湿陷性软弱松散流砂等不利土情况时,采取加固处理措施后进行施工。管道与检查井、收水井的联结处灌浆要饱满,防止渗漏。卧泥检查井作法,比普通检查井底板下移50cm,流槽取消。收水井采用双篦收水井,收水井井盖采用d300mm平口混凝土管,坡度为l%o
