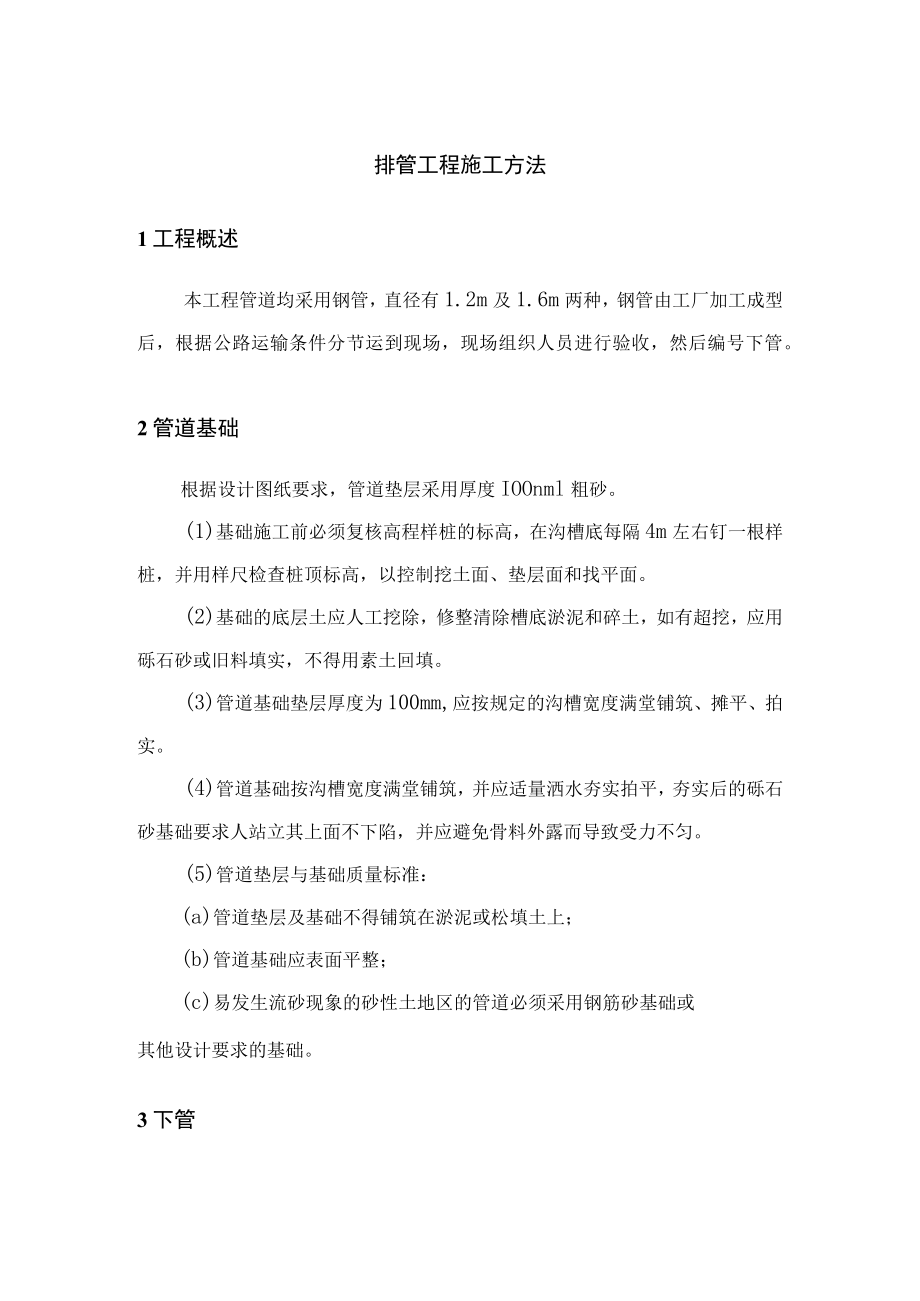

1、排管工程施工方法1工程概述本工程管道均采用钢管，直径有1.2m及1.6m两种，钢管由工厂加工成型后，根据公路运输条件分节运到现场，现场组织人员进行验收，然后编号下管。2管道基础根据设计图纸要求，管道垫层采用厚度IOOnml粗砂。(1)基础施工前必须复核高程样桩的标高，在沟槽底每隔4m左右钉一根样桩，并用样尺检查桩顶标高，以控制挖土面、垫层面和找平面。(2)基础的底层土应人工挖除，修整清除槽底淤泥和碎土，如有超挖，应用砾石砂或旧料填实，不得用素土回填。(3)管道基础垫层厚度为100mm,应按规定的沟槽宽度满堂铺筑、摊平、拍实。(4)管道基础按沟槽宽度满堂铺筑，并应适量洒水夯实拍平，夯实后的砾石砂

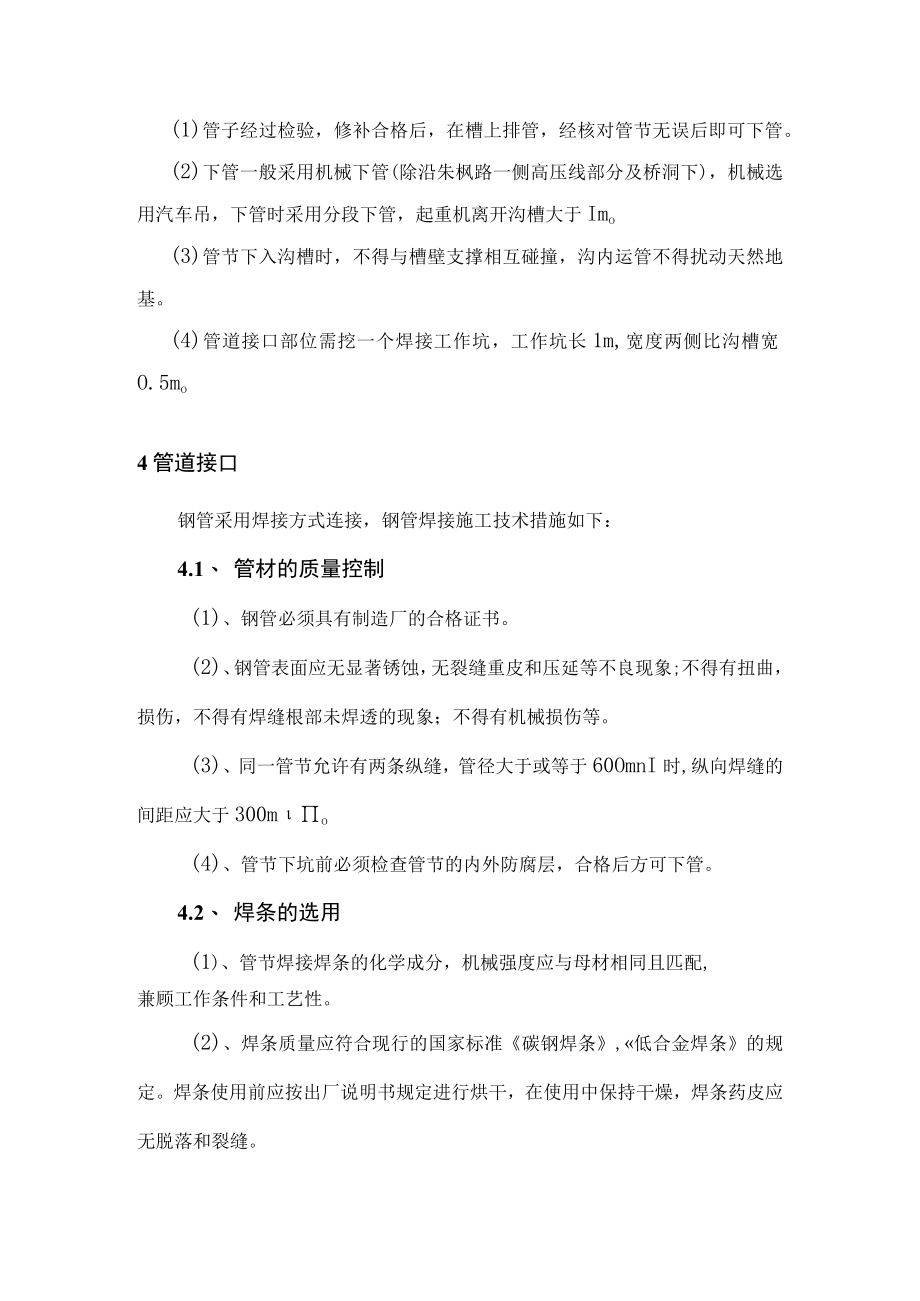

2、基础要求人站立其上面不下陷，并应避免骨料外露而导致受力不匀。(5)管道垫层与基础质量标准：(a)管道垫层及基础不得铺筑在淤泥或松填土上；(b)管道基础应表面平整；(c)易发生流砂现象的砂性土地区的管道必须采用钢筋砂基础或其他设计要求的基础。3下管(1)管子经过检验，修补合格后，在槽上排管，经核对管节无误后即可下管。(2)下管一般采用机械下管(除沿朱枫路一侧高压线部分及桥洞下)，机械选用汽车吊，下管时采用分段下管，起重机离开沟槽大于Imo(3)管节下入沟槽时，不得与槽壁支撑相互碰撞，沟内运管不得扰动天然地基。(4)管道接口部位需挖一个焊接工作坑，工作坑长1m,宽度两侧比沟槽宽O.5mo4管道接口
3、钢管采用焊接方式连接，钢管焊接施工技术措施如下：4.1、 管材的质量控制(1)、钢管必须具有制造厂的合格证书。(2)、钢管表面应无显著锈蚀，无裂缝重皮和压延等不良现象;不得有扭曲，损伤，不得有焊缝根部未焊透的现象；不得有机械损伤等。(3)、同一管节允许有两条纵缝，管径大于或等于60OmnI时,纵向焊缝的间距应大于300mo(4)、管节下坑前必须检查管节的内外防腐层，合格后方可下管。4.2、 焊条的选用(1)、管节焊接焊条的化学成分，机械强度应与母材相同且匹配,兼顾工作条件和工艺性。(2)、焊条质量应符合现行的国家标准碳钢焊条,低合金焊条的规定。焊条使用前应按出厂说明书规定进行烘干，在使用中保持
4、干燥，焊条药皮应无脱落和裂缝。4.3 钢管采用厂家加工成8m一段运至工地，并在沟槽附近处再根据工程特点及吊点继续焊接成型，以减少沟槽下焊接量。4.4 管道安装前，管节应逐根测量，编号，宜选用管径相差最小的管节组对对接。4.5 管道焊接完成并把焊渣清理干净后，待管材冷却，需及时进行焊接部位内外管壁的防腐处理。防腐处理施工工艺如下：在钢管内外壁均采用高分子聚氨脂乙烯涂料，外防腐采用一底三面一布加强防腐，内腐采用二底二面，钢管除锈应达到Sa2.5级。4.6 焊接的施工要求(1)、焊工必须经培训考核合格，取得上岗资格证。(2)、焊接施工前需要对点焊机的用电安全进行检测，焊接施工时，施工人员要穿戴好相关
5、的劳保用品，确保施工安全。(3)、焊接前应调整好点焊机的电流与电压，并按照管材采用相应型号的焊条，试焊满意后才能开始焊接施工，以免对管材造成焊伤。(4)、管节焊接前应先清理管道内泥、污垢，然后修口，清除管口边缘和焊口两侧1015mm范围内的表面锈迹至露出金属光泽，管端端面的坡口角度，钝边，间隙，应满足规范规定。不得在对口间隙夹焊帮条或用加热法缩小间距施焊。(5)、对口时应使内壁齐平，当采用长30Omrn的直尺在接口内壁周围顺序贴靠，错口的允许偏差应为0.2倍壁厚，且不得大于2mm。(6)、对口调节好后既可进行对口、焊接，这时应将两端管段临时支承固定，避免钢管重量集中在焊缝位置。(7)、纵向焊缝
6、应放在管道中心垂线上半圆的45度左右处；纵向焊缝应错开，管径为60Omnb错开的间距不得小于30Ornn1；(8)、环向焊缝距支架不应小于100mm；直管管段两相邻环向焊缝的间距不应小于200mm；管道任何位置不得出现十字焊缝。(9)、直线管段不宜采用长度小于80OmnI的短节拼接。(10)、焊缝质量必须符合GB5026897中4.2的有关规定，焊缝应平滑，宽窄一致，根部焊透，无明显的凹凸缺陷及咬边现象，焊缝加强面应高出官面约2毫米，焊出坡口边缘23毫米。5管道试压(1)本工程管道设计压力为0.5Mpa,水压试验压力为1.0Mpa,试压前必须先回填部分胸膛土后压管,防止管道弯形弓起。(2)管段
7、两端均封以试压堵板，由自来水管引水向试压管道通水,用试压泵进行加压。(3)管道注满水后,保持0.20.3Mpa水压充分浸泡,浸泡不少于48h,管道试压时,要逐步平稳升压,每次升压0.205Mpa,检查所有接口，封板,排气阀等然后继续升压至设计规定的试验压力。(4)水压试验前必须先进行自试,水压试验时,要进行统一指挥,明确分工,对封板,各个接口等派专人负责检查监视,明确规定发现问题的联络信号。（5）试压时管端、支撑等部位均不得站人,发现问题检查时要在停止升压的情况下进行。（6）工程的施工及竣工验收均按GB50268-97要求进行。6沟槽回填（1）回填从管道轴线两侧同时回填、夯实，回填土采用净素土回填，不得含有机物、冻土、砖、石以及大于5cm等硬块。（2）沟槽回填土应在管道隐蔽工程验收合格后进行，凡具备回填条件时应及时回填，防止管道暴露时间过长造成损失，回填前必须将槽底杂物清理干净，回填时沟槽内不得有积水。
