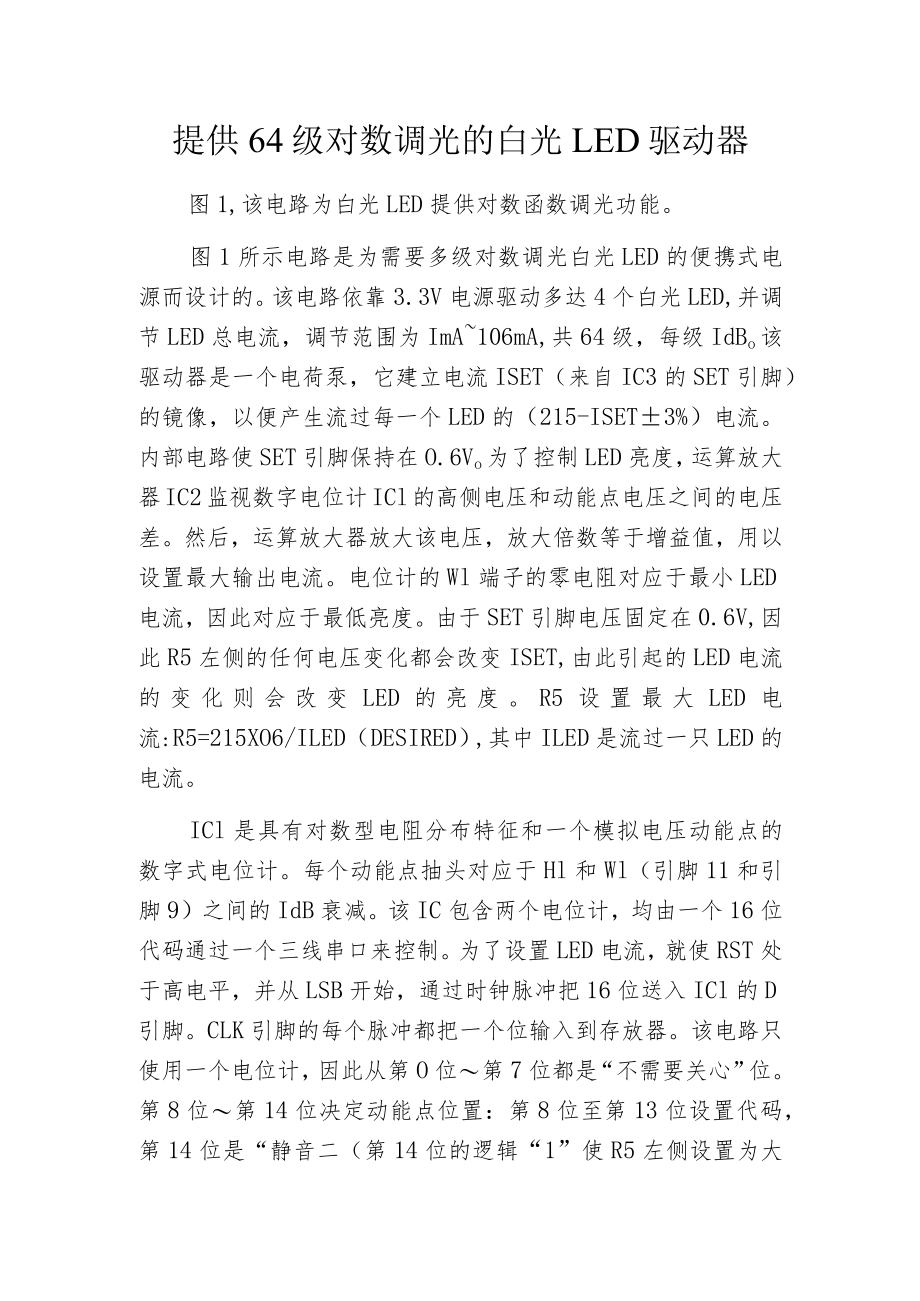

1、提供64级对数调光的白光LED驱动器图1,该电路为白光LED提供对数函数调光功能。图1所示电路是为需要多级对数调光白光LED的便携式电源而设计的。该电路依靠3.3V电源驱动多达4个白光LED,并调节LED总电流,调节范围为ImA106mA,共64级,每级IdBo该驱动器是一个电荷泵,它建立电流ISET(来自IC3的SET引脚)的镜像,以便产生流过每一个LED的(215-ISET3%)电流。内部电路使SET引脚保持在O.6Vo为了控制LED亮度,运算放大器IC2监视数字电位计ICl的高侧电压和动能点电压之间的电压差。然后,运算放大器放大该电压,放大倍数等于增益值,用以设置最大输出电流。电位计的W

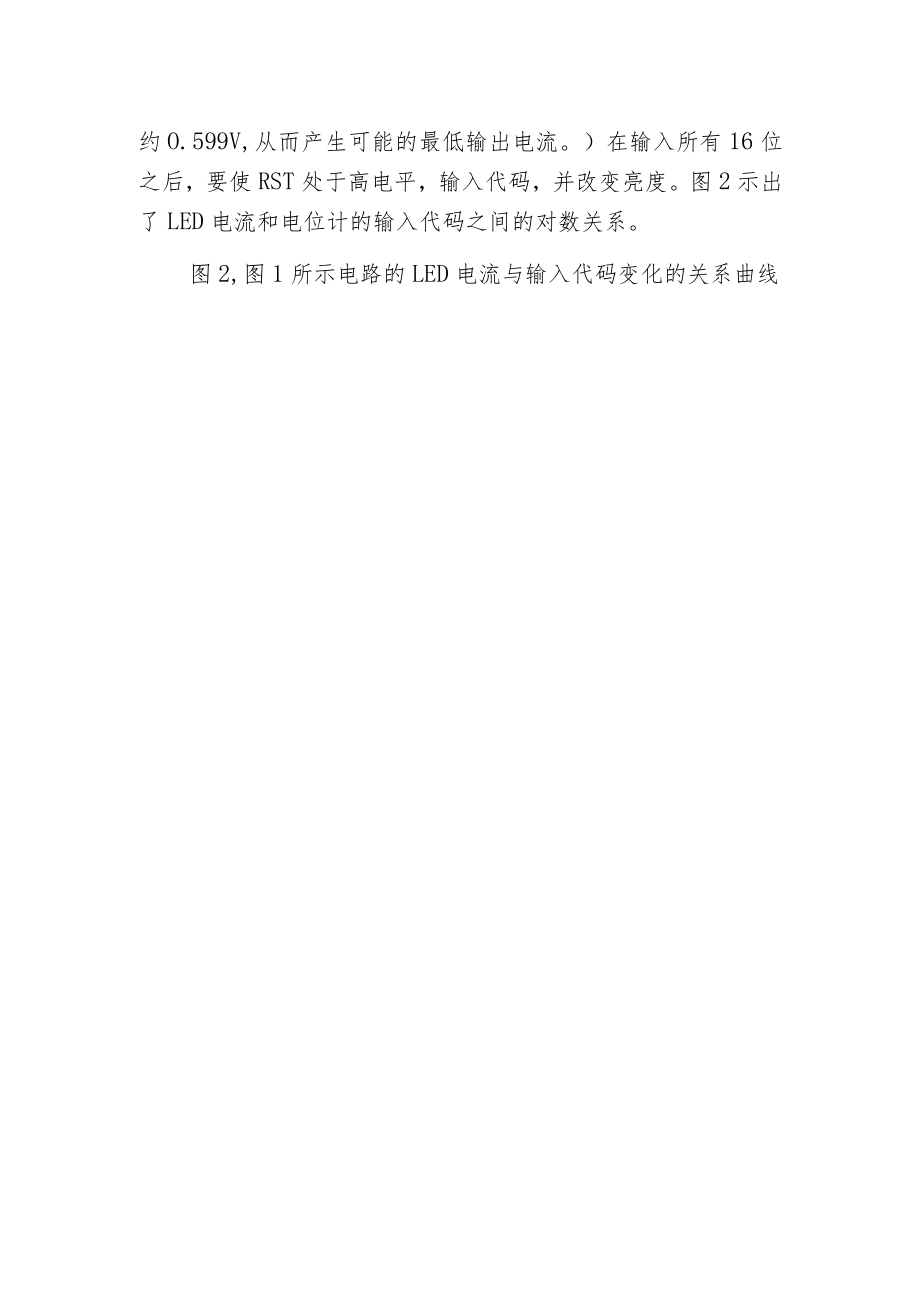

2、l端子的零电阻对应于最小LED电流,因此对应于最低亮度。由于SET引脚电压固定在0.6V,因此R5左侧的任何电压变化都会改变ISET,由此引起的LED电流的变化则会改变LED的亮度。R5设置最大LED电流:R5=215XO6/ILED(DESIRED),其中ILED是流过一只LED的电流。ICl是具有对数型电阻分布特征和一个模拟电压动能点的数字式电位计。每个动能点抽头对应于Hl和Wl(引脚11和引脚9)之间的IdB衰减。该IC包含两个电位计,均由一个16位代码通过一个三线串口来控制。为了设置LED电流,就使RST处于高电平,并从LSB开始,通过时钟脉冲把16位送入ICl的D引脚。CLK引脚的每个脉冲都把一个位输入到存放器。该电路只使用一个电位计,因此从第O位第7位都是“不需要关心”位。第8位第14位决定动能点位置:第8位至第13位设置代码,第14位是“静音二(第14位的逻辑“1”使R5左侧设置为大约O.599V,从而产生可能的最低输出电流。)在输入所有16位之后,要使RST处于高电平,输入代码,并改变亮度。图2示出了LED电流和电位计的输入代码之间的对数关系。图2,图1所示电路的LED电流与输入代码变化的关系曲线
