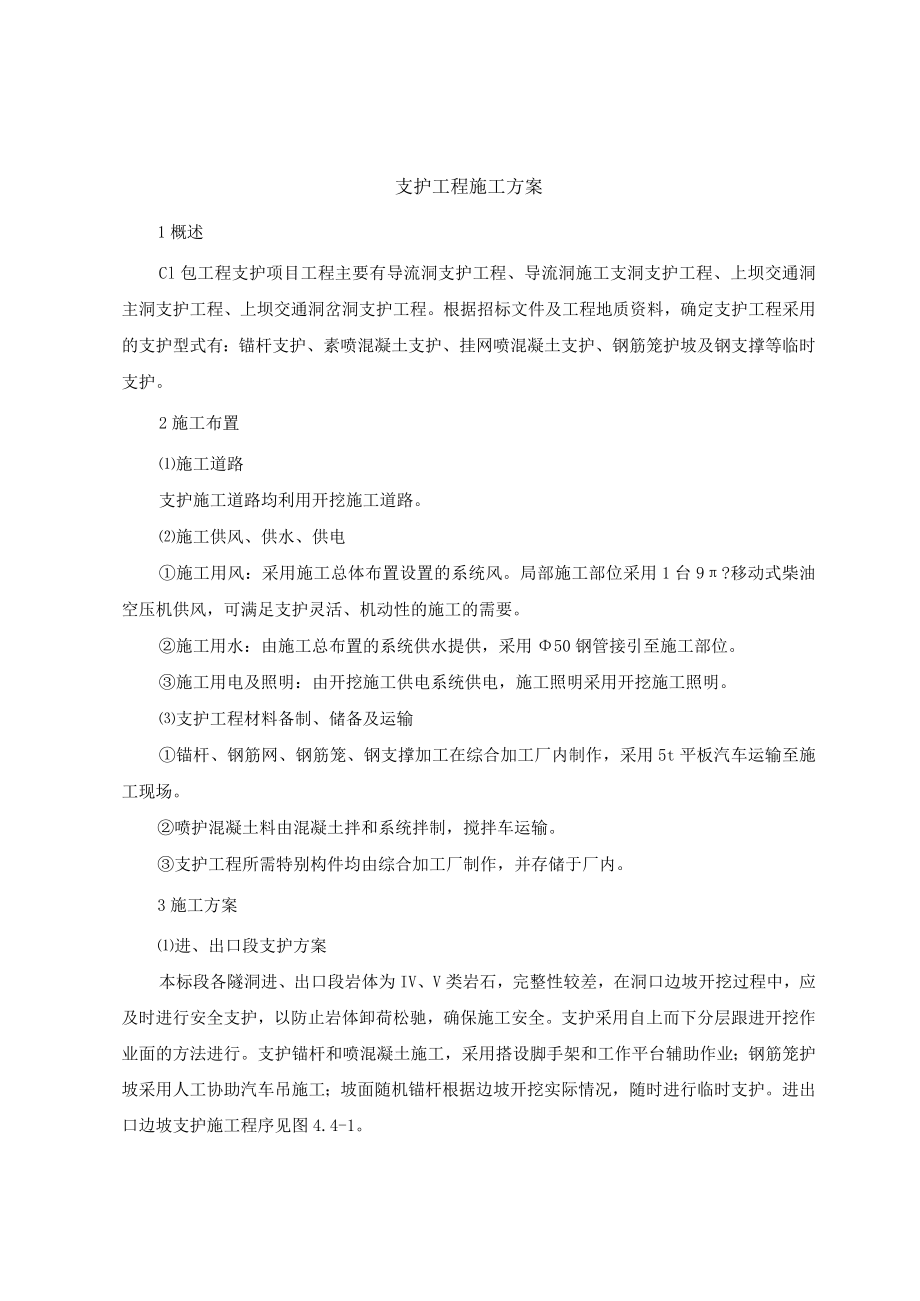

1、支护工程施工方案1概述Cl包工程支护项目工程主要有导流洞支护工程、导流洞施工支洞支护工程、上坝交通洞主洞支护工程、上坝交通洞岔洞支护工程。根据招标文件及工程地质资料,确定支护工程采用的支护型式有:锚杆支护、素喷混凝土支护、挂网喷混凝土支护、钢筋笼护坡及钢支撑等临时支护。2施工布置施工道路支护施工道路均利用开挖施工道路。施工供风、供水、供电施工用风:采用施工总体布置设置的系统风。局部施工部位采用1台9?移动式柴油空压机供风,可满足支护灵活、机动性的施工的需要。施工用水:由施工总布置的系统供水提供,采用50钢管接引至施工部位。施工用电及照明:由开挖施工供电系统供电,施工照明采用开挖施工照明。支护工

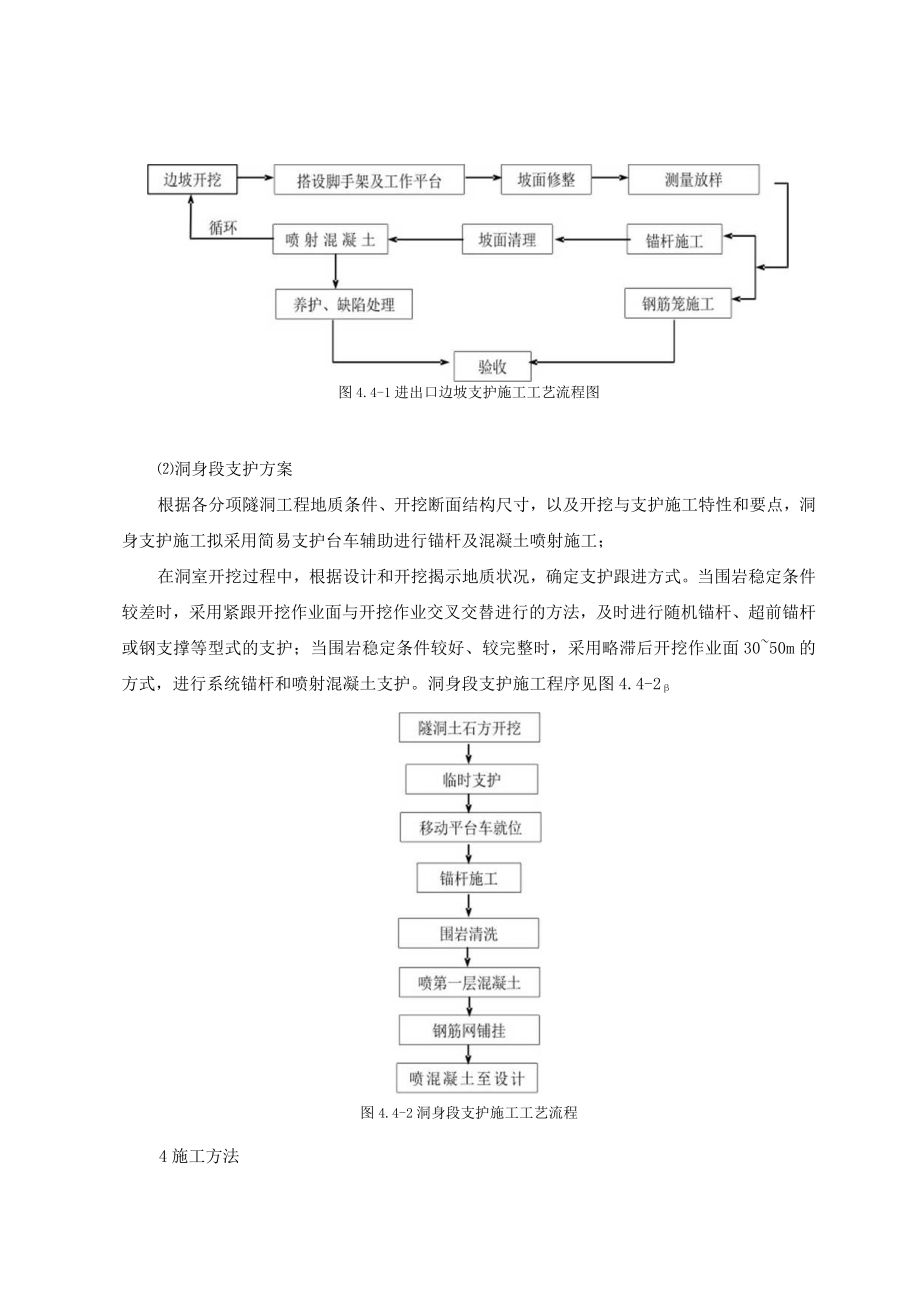

2、程材料备制、储备及运输锚杆、钢筋网、钢筋笼、钢支撑加工在综合加工厂内制作,采用5t平板汽车运输至施工现场。喷护混凝土料由混凝土拌和系统拌制,搅拌车运输。支护工程所需特别构件均由综合加工厂制作,并存储于厂内。3施工方案进、出口段支护方案本标段各隧洞进、出口段岩体为IV、V类岩石,完整性较差,在洞口边坡开挖过程中,应及时进行安全支护,以防止岩体卸荷松驰,确保施工安全。支护采用自上而下分层跟进开挖作业面的方法进行。支护锚杆和喷混凝土施工,采用搭设脚手架和工作平台辅助作业;钢筋笼护坡采用人工协助汽车吊施工;坡面随机锚杆根据边坡开挖实际情况,随时进行临时支护。进出口边坡支护施工程序见图4.4-1。图4.

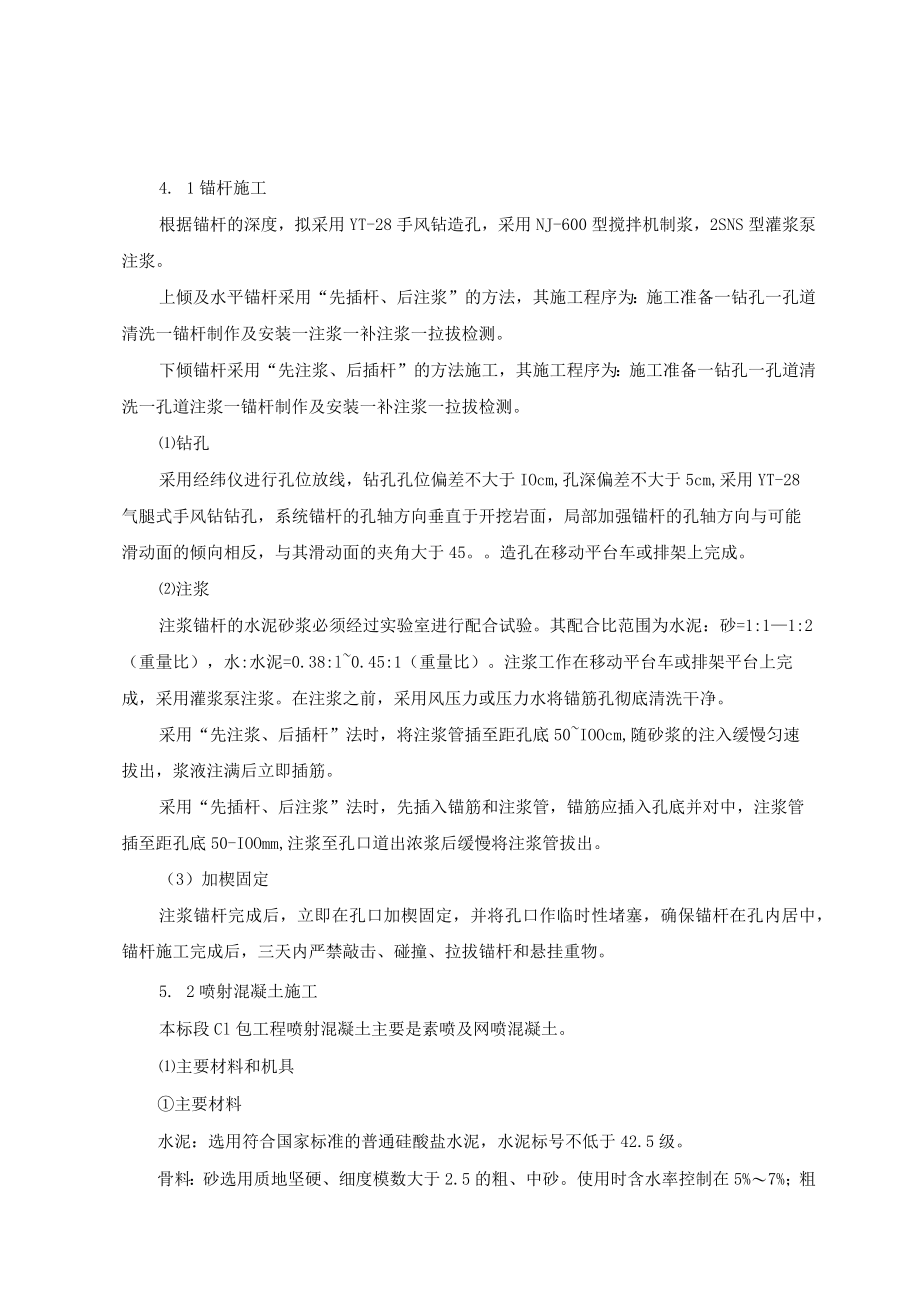

3、4-1进出口边坡支护施工工艺流程图洞身段支护方案根据各分项隧洞工程地质条件、开挖断面结构尺寸,以及开挖与支护施工特性和要点,洞身支护施工拟采用简易支护台车辅助进行锚杆及混凝土喷射施工;在洞室开挖过程中,根据设计和开挖揭示地质状况,确定支护跟进方式。当围岩稳定条件较差时,采用紧跟开挖作业面与开挖作业交叉交替进行的方法,及时进行随机锚杆、超前锚杆或钢支撑等型式的支护;当围岩稳定条件较好、较完整时,采用略滞后开挖作业面3050m的方式,进行系统锚杆和喷射混凝土支护。洞身段支护施工程序见图4.4-2图4.4-2洞身段支护施工工艺流程4施工方法4. 1锚杆施工根据锚杆的深度,拟采用YT-28手风钻造孔,

4、采用NJ-600型搅拌机制浆,2SNS型灌浆泵注浆。上倾及水平锚杆采用“先插杆、后注浆”的方法,其施工程序为:施工准备一钻孔一孔道清洗一锚杆制作及安装一注浆一补注浆一拉拔检测。下倾锚杆采用“先注浆、后插杆”的方法施工,其施工程序为:施工准备一钻孔一孔道清洗一孔道注浆一锚杆制作及安装一补注浆一拉拔检测。钻孔采用经纬仪进行孔位放线,钻孔孔位偏差不大于IOcm,孔深偏差不大于5cm,采用YT-28气腿式手风钻钻孔,系统锚杆的孔轴方向垂直于开挖岩面,局部加强锚杆的孔轴方向与可能滑动面的倾向相反,与其滑动面的夹角大于45。造孔在移动平台车或排架上完成。注浆注浆锚杆的水泥砂浆必须经过实验室进行配合试验。其

5、配合比范围为水泥:砂=1:11:2(重量比),水:水泥=0.38:l0.45:1(重量比)。注浆工作在移动平台车或排架平台上完成,采用灌浆泵注浆。在注浆之前,采用风压力或压力水将锚筋孔彻底清洗干净。采用“先注浆、后插杆”法时,将注浆管插至距孔底50IOOcm,随砂浆的注入缓慢匀速拔出,浆液注满后立即插筋。采用“先插杆、后注浆”法时,先插入锚筋和注浆管,锚筋应插入孔底并对中,注浆管插至距孔底50-IOOmm,注浆至孔口道出浓浆后缓慢将注浆管拔出。(3)加楔固定注浆锚杆完成后,立即在孔口加楔固定,并将孔口作临时性堵塞,确保锚杆在孔内居中,锚杆施工完成后,三天内严禁敲击、碰撞、拉拔锚杆和悬挂重物。5

6、. 2喷射混凝土施工本标段Cl包工程喷射混凝土主要是素喷及网喷混凝土。主要材料和机具主要材料水泥:选用符合国家标准的普通硅酸盐水泥,水泥标号不低于42.5级。骨料:砂选用质地坚硬、细度模数大于2.5的粗、中砂。使用时含水率控制在5%7%;粗骨料选用粒径不大于15mm的、耐久的碎石。骨料级配满足招标文件和相应规范的标准。外加剂:速凝剂的初凝时间不大于5min,终凝时间不大于IOlnin。主要机具喷射混凝土均由拌和系统拌料,6M混凝土搅拌车运输到施工现场。选用TK961型混凝土湿式喷射机接系统风进行施工。施工工艺流程喷混凝土施工程序见图4.4-3o图4.4-3湿喷混凝土施工程序图施工方法受喷面准备

7、工作将开挖面及坡脚的松动石块清理干净,清除石渣及堆积物,挖除欠挖部分,并用高压风水枪冲洗受喷面。部分遇水易潮解的泥化岩层,采用压力风清理岩面。待喷面验收合格,在锚筋上设立喷厚标志(在锚筋稀少处,可采用砂浆或自设锚筋设立喷厚标志)。喷厚标志设置时,其外端头低于喷射混凝土表面35mm,待混凝土喷射完毕,其喷面可保证较为平整。对受喷面滴水部位,采用埋设导管、盲管;对较大的渗水或管漏处,设置截水圈排水处理。混合料的制备喷射混凝土的配合比通过室内及现场试验确定,配制的喷射混凝土满足设计强度及喷射工艺要求,并符合施工图纸的要求。速凝剂掺量通过现场试验确定。搅拌机拌制喷射混凝土的混合料时,各种材料要按施工配

8、合比要求分别称量。允许偏差:水泥、速凝剂为2%,砂、石各为3%。搅拌时间不小于Imin,混合料应达到搅拌均匀,颜色一致的要求。混合料在运输、存放过程中严防雨淋、滴水及大块石等杂物混入,装入喷射机前要过筛,并且随拌随用,存放时间不应超过20分钟,保持物料新鲜。喷射混凝土a、采用自下而上分段分区方式进行,区段间的接合部和结构的接缝处妥善处理,不得存在漏喷部位。喷射混凝土作业由人工手持喷头在简易支护台车或脚手架工作平台上进行。b、检查喷射机械及施工用水、风管路等设施,试运行正常,拌和、运输、喷射系统准备完毕后,按先通风后送电,然后再投料的顺序进行作业。喂送混合料保持连续、均匀,施喷中使用9常min移

9、动式空压机辅助风源供风,确保管道畅通。c、先对于凸凹不平的岩而找平,然后喷射混凝土。喷射混凝土,喷嘴应与受喷面约保持0.8mL0m的距离,并垂直于受喷面。喷射混凝土时,喷嘴呈螺旋轨迹运行,其运行速度应保持均匀。d、混凝土喷护时,喷嘴不得正对钢筋,以确保混凝土喷射质量及减少反弹。喷射混凝土的回弹率控制在15%以内。e、没有钢筋网的受喷面,可一次喷至设计厚度;有钢筋网的受喷面,分层喷射,完成第一层喷射后,清理回弹物料,挂钢筋网,然后进行下一层喷射施工。f、喷射作业时,连续供料,并保证工作风压稳定。完成或因故中断作业时,将喷射机及料管内的积料清理干净。冬季施工时,喷射作业区的气温不低于5,混合料进入

10、喷射机的温度不低于5。养护喷射混凝土终凝2小时后,及时进行洒水养护,养护时间不少于7天。当冬季气温低于5C时,不得喷水养护,而采用塑料薄膜覆盖加以养护。喷射混凝土抗压强度达到IOMPa前不得受冻。5钢筋笼护坡施工6. 1材料准备钢筋笼使用材料应按施工图纸要求和监理工程师指示。装填料采用粗料石或毛石,最短边长或直径230cm。5.2施工工艺流程钢筋笼护坡施工工艺流程为:基础验收一铺设钢筋笼一装填块石一封笼一钢筋笼连接一验收。5.3施工方法根据施工图纸要求进行人工编制钢筋笼。根据测量放样及施工进度部位安排进行人工辅助吊车铺放钢筋笼。在铺设好的钢筋笼内人工配合机械码砌块石,装填料应以一层与一层错缝锁

11、结方式铺砌,先码大石,后砌次大石,最后填充小石,将石笼空隙尽量砌填满。将砌满的钢筋笼人工封笼,装填合格的每个钢筋笼,相互间用细钢丝绳连接。6施工进度计划本项目支护项目主要包括锚杆、喷射混凝土、及钢筋笼护坡等支护型式。根据支护项目的特点,支护拟滞后于开挖面3050m左右跟进施工。开挖部位验收完毕即可进行该部位支护施工。施工进度计划见第三章施工总进度计划。7机械设备配置计划机械设备配置见表4.4-2。表4.4-2拟投入本合同工作的主要施工设备表序号设备名称规格及型号数量备注1混凝土喷射机TK9613台2手风钻YT288台3多点照相测斜仪BUZ-D1台序号设备名称规格及型号数量备注4锚杆注浆泵MZ-

12、I2台5浓浆高速制浆机NJ400L2台6储浆搅拌机JJS-2B2台7砂浆泵2SNS2台8钢筋切断机1台9电焊机1台10平板运输车8t2辆11混凝土搅拌运输车JCQ63辆12汽车吊QY16A1辆16t8支护施工质量安全技术措施对施工材料进行材质检验,以保证产品满足规范要求,砂浆配合比需经现场试验确定,并报监理工程师批准,非规定和非批准的材料不准使用。锚杆抗拔力除设计有特殊要求外,每300根锚杆抽样一组进行抗拔力试验,每组不少于3根,并应符合相应的国家颁布的施工技术规范的有关规定。每根锚杆保证整体全长砂浆饱满、密实。(4)锚杆钻孔深度应符合要求,钻孔应圆而直,孔口岩面平整。在砂浆凝固前,不准敲击、

13、碰撞和拔拉锚杆。(6)喷混凝土施工的位置、面积、厚度等均按照施工图纸的规定,喷混凝土采用符合有关标准和技术规程规范要求的砂、石、水泥,认真做好喷混凝土的配合比设计,通过试验确定合理的设计参数,并征得监理工程师的同意。喷混凝土施工前,必须对所喷部位进行冲洗,预埋规定长度的检验钢管以量测厚度,在喷混凝土结束后,进行喷混凝土厚度检验后割除露出表面的钢筋。喷射施工时,喷嘴按螺旋形轨迹一圈压半圈的方式沿横向移动,层层喷射,确保厚度,使混凝土均匀密实,表面平整,喷嘴与喷射面尽量保持垂直,以减少回弹,确保喷混凝土的质量。喷身混凝土初凝后,立即洒水养护,持续养护时间不小于7d,(8)施工前应检查作业区围岩稳定

14、情况,必要时进行适当处理,各种比较固定的机械应布置在围岩稳定或设支护的地段。(9)经常检查施工电源和线路及设备电器部分,按有关规定设置保护装置,以确保用电安全。喷射机、注浆泵等承压设备,使用前须全面检查,满足安全要求后再投入使用,施工作业时,任何情况下,喷射机喷头、注浆管前方都严禁站人。(H)严禁违章操作、野蛮施工,高空作业时搭设的工作平台须牢固可靠,并设置拦杆、挂安全防护网,在醒目处设立安全警示标志。严格按照符合设计技术要求并经监理工程师审核的开挖支护施工程序组织生产,严禁违反施工程序施工,以免造成边坡失稳,崩塌等重大事故的发生。支护施工的钻孔及喷护应采取降尘措施工,尽量减少粉尘对人及环境的伤害及污染。
