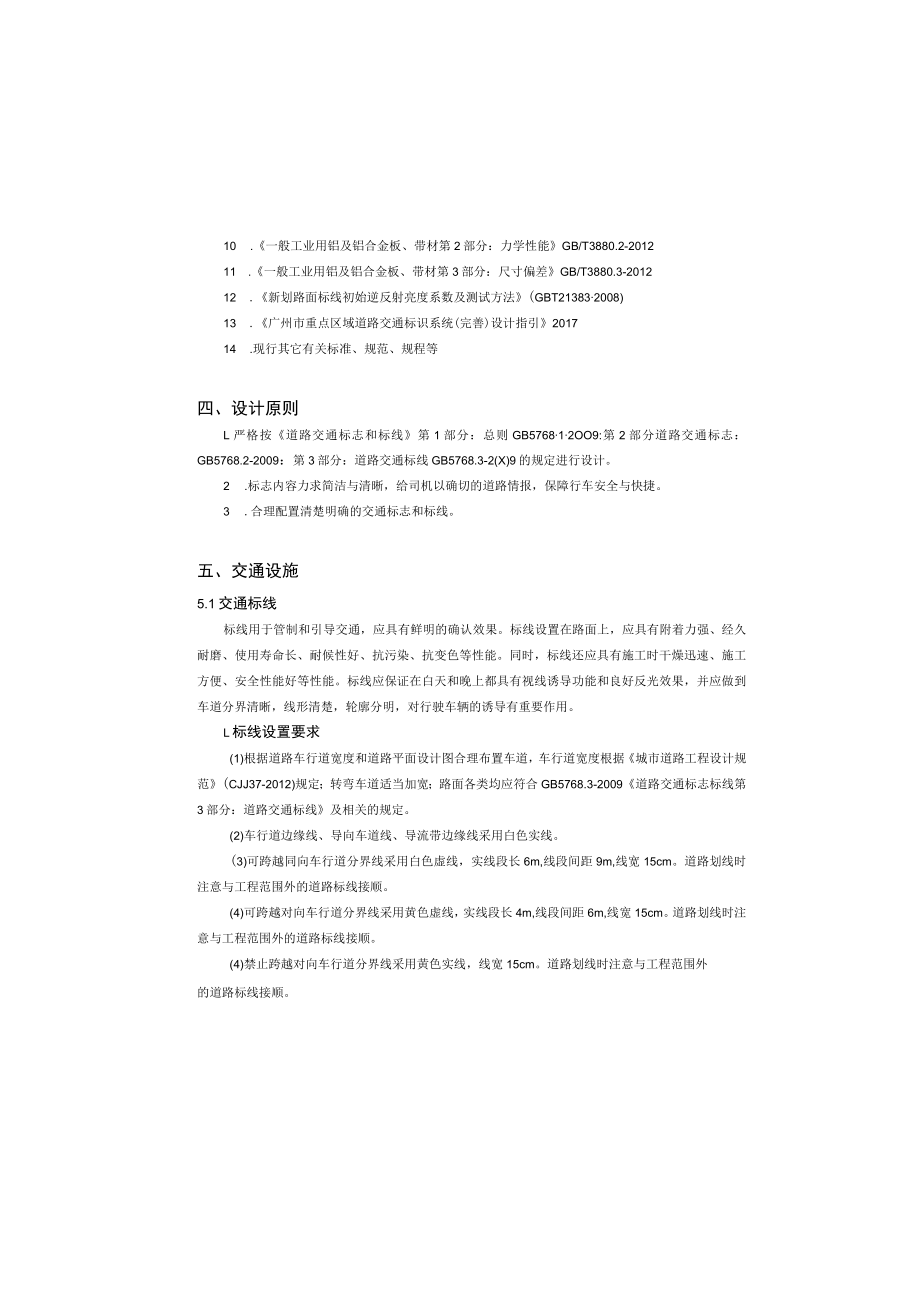

1、10 .一般工业用铝及铝合金板、带材第2部分：力学性能GB/T3880.2-201211 .一般工业用铝及铝合金板、带材第3部分：尺寸偏差GB/T3880.3-201212 .新划路面标线初始逆反射亮度系数及测试方法(GBT213832008)13 .广州市重点区域道路交通标识系统(完善)设计指引201714 .现行其它有关标准、规范、规程等四、设计原则L严格按道路交通标志和标线第1部分：总则GB576812OO9:第2部分道路交通标志：GB5768.2-2009：第3部分：道路交通标线GB5768.3-2(X)9的规定进行设计。2 .标志内容力求简洁与清晰，给司机以确切的道路情报，保障行车安
2、全与快捷。3 .合理配置清楚明确的交通标志和标线。五、交通设施5.1交通标线标线用于管制和引导交通，应具有鲜明的确认效果。标线设置在路面上，应具有附着力强、经久耐磨、使用寿命长、耐候性好、抗污染、抗变色等性能。同时，标线还应具有施工时干燥迅速、施工方便、安全性能好等性能。标线应保证在白天和晚上都具有视线诱导功能和良好反光效果，并应做到车道分界清晰，线形清楚，轮廓分明，对行驶车辆的诱导有重要作用。L标线设置要求(1)根据道路车行道宽度和道路平面设计图合理布置车道，车行道宽度根据城市道路工程设计规范(CJJ37-2012)规定；转弯车道适当加宽；路面各类均应符合GB5768.3-2009道路交通标

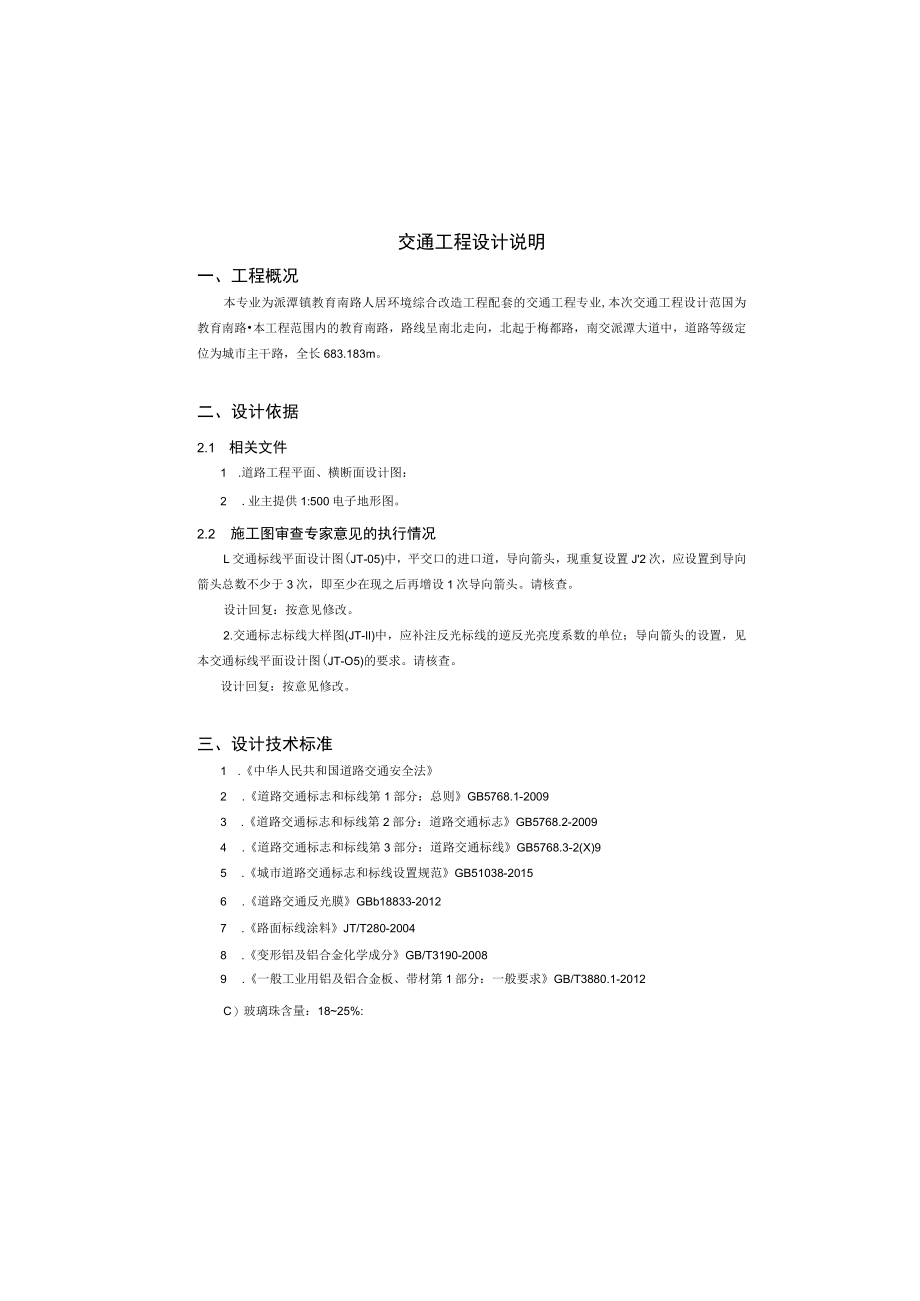

3、志标线第3部分：道路交通标线及相关的规定。(2)车行道边缘线、导向车道线、导流带边缘线采用白色实线。(3)可跨越同向车行道分界线采用白色虚线，实线段长6m,线段间距9m,线宽15cm。道路划线时注意与工程范围外的道路标线接顺。(4)可跨越对向车行道分界线采用黄色虚线，实线段长4m,线段间距6m,线宽15cm。道路划线时注意与工程范围外的道路标线接顺。(4)禁止跨越对向车行道分界线采用黄色实线，线宽15cm。道路划线时注意与工程范围外的道路标线接顺。交通工程设计说明一、工程概况本专业为派潭镇教育南路人居环境综合改造工程配套的交通工程专业,本次交通工程设计范国为教育南路本工程范围内的教育南路，路线
4、呈南北走向，北起于梅都路，南交派潭大道中，道路等级定位为城市主干路，全长683.183m。二、设计依据2.1 相关文件1 .道路工程平面、横断面设计图：2 .业主提供1:500电子地形图。2.2 施工图审查专家意见的执行情况L交通标线平面设计图(JT-05)中，平交口的进口道，导向箭头，现重复设置J2次，应设置到导向箭头总数不少于3次，即至少在现之后再增设1次导向箭头。请核查。设计回复：按意见修改。2.交通标志标线大样图(JT-Il)中，应补注反光标线的逆反光亮度系数的单位；导向箭头的设置，见本交通标线平面设计图(JT-O5)的要求。请核查。设计回复：按意见修改。三、设计技术标准1 .中华人民

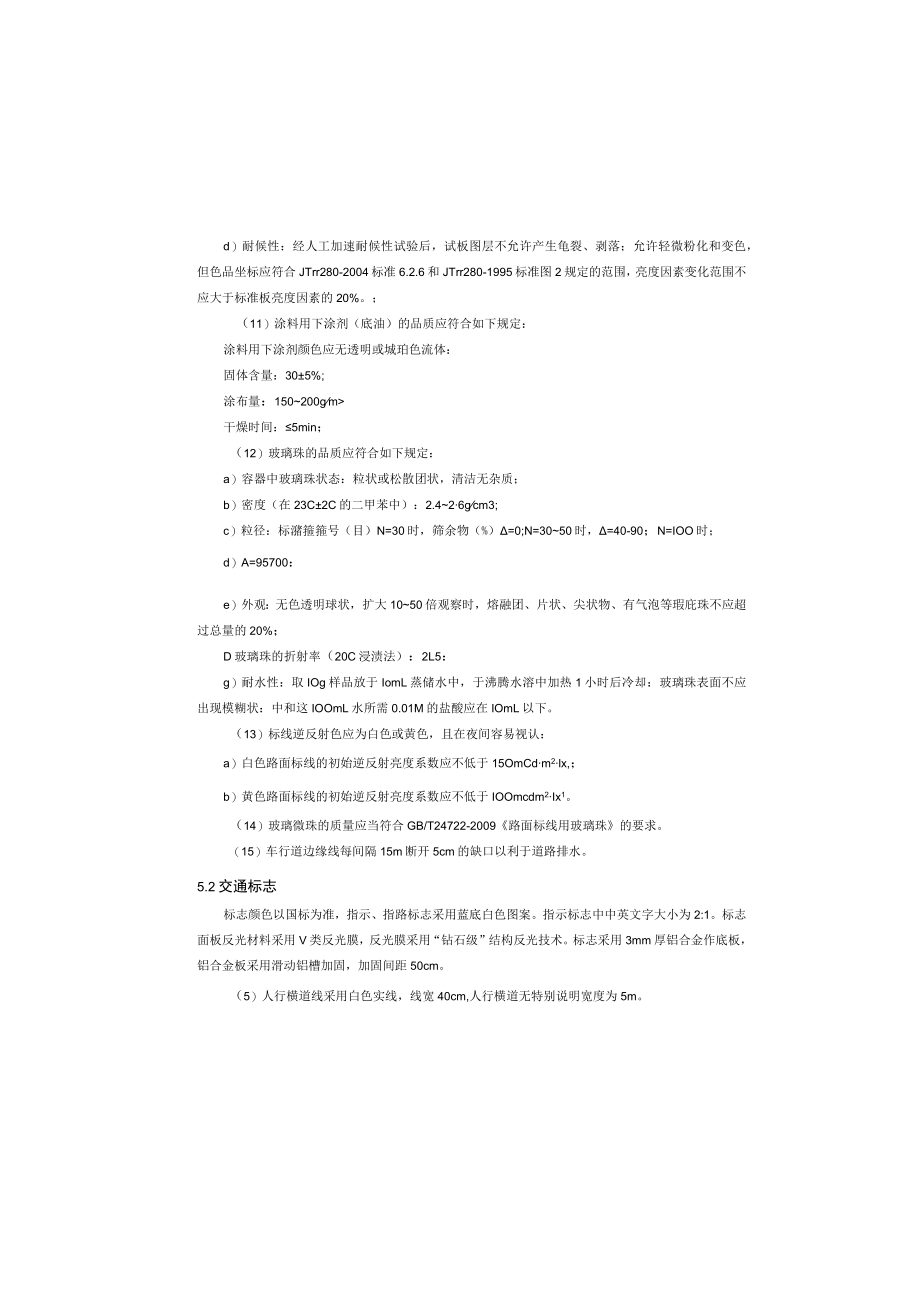

5、共和国道路交通安全法2 .道路交通标志和标线第1部分：总则GB5768.1-20093 .道路交通标志和标线第2部分：道路交通标志GB5768.2-20094 .道路交通标志和标线第3部分：道路交通标线GB5768.3-2(X)95 .城市道路交通标志和标线设置规范GB51038-20156 .道路交通反光膜GBb18833-20127 .路面标线涂料JT/T280-20048 .变形铝及铝合金化学成分GB/T3190-20089 .一般工业用铝及铝合金板、带材第1部分：一般要求GB/T3880.1-2012C）玻璃珠含量：1825%:d）耐候性：经人工加速耐候性试验后，试板图层不允许产生龟裂
6、、剥落；允许轻微粉化和变色，但色品坐标应符合JTrr280-2004标准6.2.6和JTrr280-1995标准图2规定的范围，亮度因素变化范围不应大于标准板亮度因素的20%。；（11）涂料用下涂剂（底油）的品质应符合如下规定：涂料用下涂剂颜色应无透明或城珀色流体：固体含量：305%;涂布量：150200gm干燥时间：5min；（12）玻璃珠的品质应符合如下规定：a）容器中玻璃珠状态：粒状或松散团状，清洁无杂质；b）密度（在23C2C的二甲苯中）：2.426gcm3;c）粒径：标潴箍箍号（目）N=30时，筛余物（%）=0;N=3050时，=40-90；N=IOO时；d）A=95700：e）外观
7、：无色透明球状，扩大1050倍观察时，熔融团、片状、尖状物、有气泡等瑕庇珠不应超过总量的20%；D玻璃珠的折射率（20C浸渍法）：2L5：g）耐水性：取IOg样品放于IomL蒸储水中，于沸腾水溶中加热1小时后冷却：玻璃珠表面不应出现模糊状：中和这IOOmL水所需0.01M的盐酸应在IOmL以下。（13）标线逆反射色应为白色或黄色，且在夜间容易视认：a）白色路面标线的初始逆反射亮度系数应不低于15OmCdm2lx,；b）黄色路面标线的初始逆反射亮度系数应不低于IOOmcdm2Ix1。（14）玻璃微珠的质量应当符合GB/T24722-2009路面标线用玻璃珠的要求。（15）车行道边缘线每间隔15m
8、断开5cm的缺口以利于道路排水。5.2交通标志标志颜色以国标为准，指示、指路标志采用蓝底白色图案。指示标志中中英文字大小为2:1。标志面板反光材料采用V类反光膜，反光膜采用“钻石级”结构反光技术。标志采用3mm厚铝合金作底板，铝合金板采用滑动铝槽加固，加固间距50cm。（5）人行横道线采用白色实线，线宽40cm,人行横道无特别说明宽度为5m。（6）停止线采用白色实线，线宽30cm,停止线无特别说明距人行横道线1m。（7）道路箭头颜色为白色，箭头长3m。（8）其他出入口标线、导流带、地面文字标记等按照国标要求，参考施工图标志标线大样图。2.施工技术要求（1）道路标线涂料采用环保液态双组份反光涂料
9、涂划。标线涂料应符合道路交通标志标线第3部分：道路交通标线（GB5768.3-2009）.路面标线涂料（JT/T280-2004）、道路标线漆常温型（GN47T989）和道路标线漆热塑型（GN48T989）的有关规定。（2）路面标线喷涂前，应仔细清洁路面，保证表面干燥、无起灰现象。（3）路面标线的颜色、形状和设置位置应符合道路交通标志和标线第3部分：道路交通标线（GB5768.3-2009）的规范和设计要求。（4）标线施工污染路面应及时清理。（5）标线线形应流畅，与道路线形相协调，曲线圆滑，不允许出现折线。（6）反光标线玻璃珠应撒布均匀，附着牢固，反光均匀。（7）标线表面不应出现网状裂缝，起泡
10、现象。（8）双组份涂料中的树脂为PMMA树脂。要求按生产厂的要求，将A、B组份按照一定比例混合搅拌均匀后，喷涂、刮涂施工性能良好。（9）双组份路面标线涂料中含18%25%玻璃珠，施工时涂布抹层后立即将玻璃珠撒在其表面。（10）涂料的品质必须符合如下规定：涂料空度：l.52.0g/Cm%涂膜外观：涂膜固化后应无皱纹、斑点、起泡、裂纹、脱落及表面无发粘现象，涂膜的颜色和外观与标准板差别不大；不粘胎干燥时间：35min;色度性能：按JT“280-2004标准626规定的方法测试；涂膜颜色（白色或黄色）的色品坐标和光反射比应符合GBb16311-2009标准中规定的范围。耐磨性（200r1000g后减
11、重）：40mg;a）耐水性：在水中浸24h应无异常现象：b）耐碱性：在氢氧化钙饱和溶液中浸泡24h无异常现象；2 .本工程属城市道路施工作业，施工期间需要大量占用城市道路进行施工，且每一处的作业皆为长期作业区，局部路段还需部分封闭乃至完全封闭施工，故进行完善的交通疏解设计是必要的；3 .本项目周边有许多政府机关场所，还有学校，居民以及广场，是市民出行的重要生活性道路，因此做好施工期间的交通疏解，减少施工对原有交通的影响是非常重要的。为响应城市的规划发展，便于项目顺利施工，保障服务民生的基建设施完成，同时降低施工期间对来往车流的干扰以及减轻项目对整个镇区区交通的影响，对派潭镇文政路综合改造工程进
12、行施工期间的交通组织设计是必要的。6.2 施工期间交通组织设计原则1 .从时间上、空间上使交通流均衡分布；2 .提高施工点段、周围路网的通行能力：3 .依次优先保障行人、非机动车及公交车通行；4 .诱导为主，管制为辅：6.3 施工期间的交通疏解设计方案1 .分阶段交通疏解方案：（1）第一阶段交通疏解围蔽施工教育南路西侧的机动车道，绿化带及设计范围内的辅道；保持教育南路东侧现状，同时从新施划临时交通标线，保有双向两车道通行。（2）第二阶段交通疏解开放第一阶段施工完成的教育南路西侧，并从新施划临时交通标线，保有双向两车道通行；同时围蔽施工教育南路东侧。考虑到本项目实际情况，人行道施工直接铺装到现状
13、建筑边缘，因此建议人行道区域不实行全封闭，以方便商铺的日常活动和营业。更具体的施工组织及交通疏解状况，由施工单位于进场前报交警部门审批交通疏解方案并协商处理。2 .机动车道上临时设施设置要求（1）作业控制区采用20kmh设计速度；（2）临时交通标线及导向箭头采用橙色反光标线，车行道分界线为“划二间四”，箭头大小为3m；（3）各施工控制区长度根据规范要求采用长度设计数值分别为：警告区：40m；L一般规定（1）交通标志牌面颜色由底色、图形或字符色、边框色和衬边色组成，除特别规定的标志种类外，标志边框颜色应与标志的图形或字符颜色一致，标志衬边颜色应与标志底色一致，各类标志的边框和衬边颜色根据国标道路
14、交通标志和标线第2部分：道路交通标志GB5768.2-2009规定执行。（2）道路交通标志的字符应规范、正确、工整：按从左至右、从上至下顺序排列。（3）交通标志的汉字采用黑体（简体），除特殊规定外，汉字高度和比例符合国标道路交通标志和标线第2部分：道路交通标志GB5768.22009规定，字宽和字高相等，辅助标志、告示标志的字高般按标准汉字高度的一半，最小不得小于IOCm。（4）版面设计应以司机在行驶时能及时辨认标志内容为基本原则，同时版面布置应美观、醒目，并且标志应具有夜间反光的性能。本路交通标志是根据国标道路交通标志和标线第2部分：道路交通标志GB576822009要求进行设计的。标志版面
