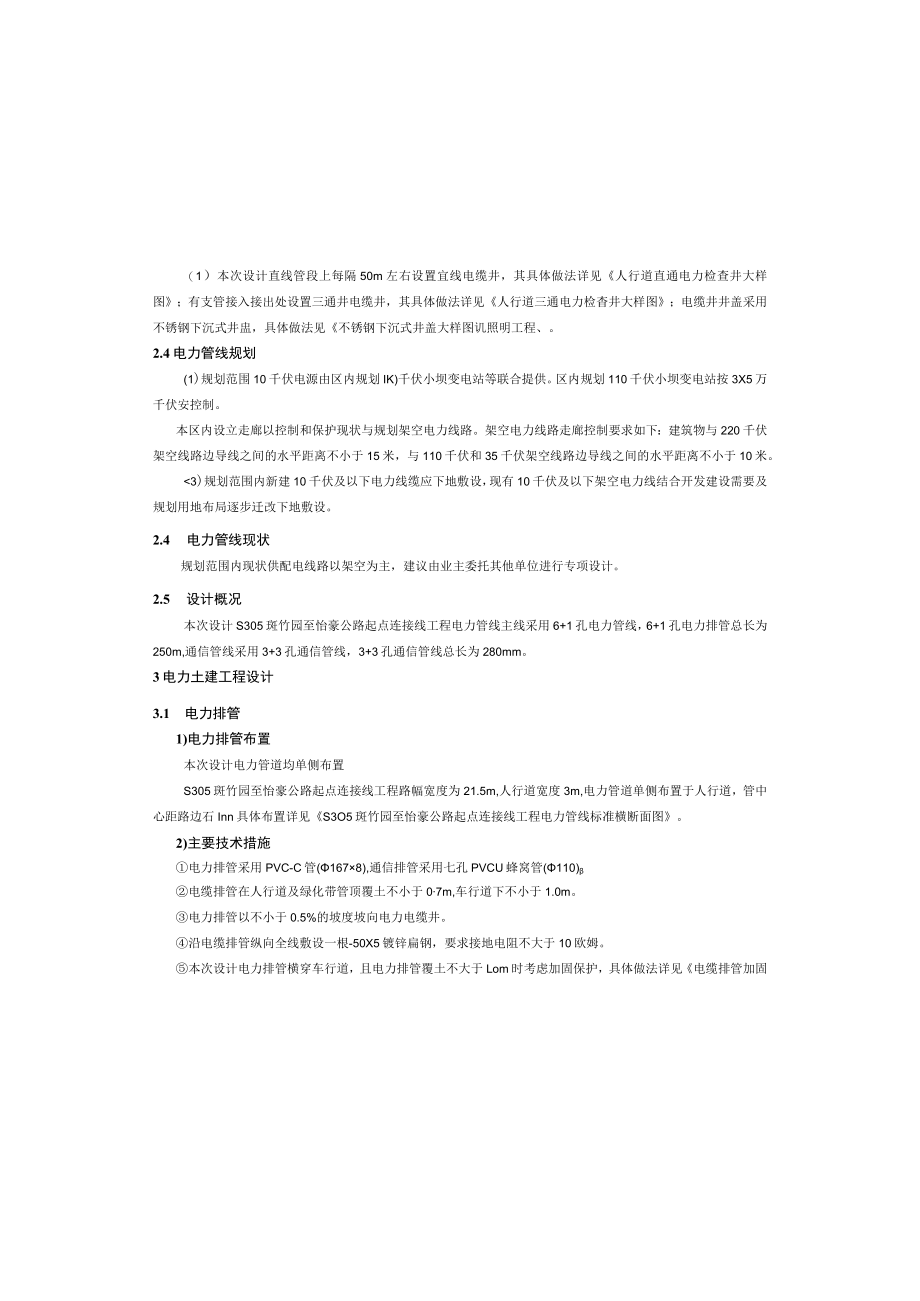

斑竹园至怡豪公路起点连接线工程--电力土建工程 施工图设计说明.docx_第3页
第3页 / 共13页
斑竹园至怡豪公路起点连接线工程--电力土建工程 施工图设计说明.docx_第4页
第4页 / 共13页
斑竹园至怡豪公路起点连接线工程--电力土建工程 施工图设计说明.docx_第5页
第5页 / 共13页
斑竹园至怡豪公路起点连接线工程--电力土建工程 施工图设计说明.docx_第6页
第6页 / 共13页
斑竹园至怡豪公路起点连接线工程--电力土建工程 施工图设计说明.docx_第7页
第7页 / 共13页
斑竹园至怡豪公路起点连接线工程--电力土建工程 施工图设计说明.docx_第8页
第8页 / 共13页
斑竹园至怡豪公路起点连接线工程--电力土建工程 施工图设计说明.docx_第9页
第9页 / 共13页
斑竹园至怡豪公路起点连接线工程--电力土建工程 施工图设计说明.docx_第10页
第10页 / 共13页
亲,该文档总共13页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《斑竹园至怡豪公路起点连接线工程--电力土建工程 施工图设计说明.docx》由会员分享,可在线阅读,更多相关《斑竹园至怡豪公路起点连接线工程--电力土建工程 施工图设计说明.docx(13页珍藏版)》请在第壹文秘上搜索。

1、斑竹园至怡豪公路起点连接线工程电力土建工程施工图设计说明1设计依据1.1 设计合同依据建设单位与我公司签订的委托合同1.2 设计规范、标准1.2.1 城市工程管线综合规划规范(GB50289-2016)1.2.2 城市电力规划规范(GBfr50293-20l41.2.3 城市电力电缆线路设计技术规定(DLT5221-2016)1.2.4 低压配电设计规范(GB50054-2011)1.2.5 电力电缆用导管技术条件(DL/T80232007)1.2.6 电力工程电缆设计标准(GB50217-2018)1.2.7 电气装置安装工程低压电器施工及验收规范(GB50254.2014)1.2.8 电气

2、装置安装工程电缆线路施工及验收标准(GB50168-2018)1.2.9 国家电网公司配电网工程典型设计IOkV电缆分册(2016年版)1.2.10 接地装置安装(14D504)1.2.11 埋地式高压电力电缆用氯化聚氯乙烯(PVCC)套管(QBT24792005)1.2.12 电力设施抗震设计规范(GB50260-2013)1.2.13 建筑工程抗震设防分类标准(GB502232008)1.2.14 建筑设计抗震设计规范(GB5001I-20H)(2016年版)1.2.15 混凝上结构设计规范(GB500102010)(2015版)1.2.16 重庆市建设领域限制、禁止使用落后技术的通告20

3、19年版1.2.17 重庆市市政工程施工图设计文件编制技术规定(2017版)1.2.18 危险性较大的分部分项工程安全管理规定(住建部令第37号)1219关于实施有关问题的通知(建办质(2018)31号)1.2.20 建庆市住房和城乡建设委员会关于主城区城市建筑垃圾再生产品推广应用试点工作的指导意见渝建【2019】434号1.3 设计基础资料、工程资料1.3.1 酉阳县渝湘高速北互通至桃花源景区连接线改建工程可行性研究报告(重庆交通大学工程设计研究院有限公司)1.3.2 酉阳县渝湘高速北互通至桃花源景区连接线改建工程两阶段初步设计(重庆交通大学工程设计研究院有限公司)1.3.8 本项目范围内的

4、1:500实测地形图1.3.9 与本项目有关的其它相关资料1.4 对规范强制性条文的执行情况本次设计电力工程(土建部分)未违反规范强制性条文,均满足国家及地方的规范规定要求。1.5 对初步设计评审意见的执行情况无意见.2工程概况2.1 项目区位项目位于小坝新城斑竹园,是连接西阳老城与小坝新城的主要通道。本次设计为SJOSJK竹园至怡豪公路起点连接线工程,设计范围KO+O0(K0+250.图1-1项目区位图2.2 工程规模S3O5斑竹园至怡豪公路起点连接线工程,施工图设计起点桩号K0+0,设计终点桩号K0+250设计范围内全长250m,道路等级二级公路,设计速度40kmh,双向四车道,标准路幅宽

5、度21.5m。全线均为路基段未设置结构物。2.3 工程设计范围及主要设计内容本次S305斑竹园至怡冢公路起点接线工程内容包括:道路工程、排水工程、电力土建工程、电力排管沟底碾压密实,其压实度同道路路基致。3.2电力排管施工3.2.1 PVC-C管道敷设安装要求(I)PVCC管孔排列平、齐,间隔均匀。(2)铺设两行塑料管之间的健隙应填充C20细石混凝土。本次设计人行道下电力管线全线采用C20粒全包封。(3)电力排管沟槽开挖经验收合格后,浇筑碎垫层,再“支模”排管,电力排管必须采用“一层排管一层包封”。(4)塑料管的铺设方法为:将插口端套上橡胶圈,插入承口端在接续管另一端垫上木板用锤子敲击木板,接

6、头处橡胶圈进入承口即可。电力排管安装完成后用橡皮塞塞紧。3.2.2 PVC-U蜂窝管道敷设安装要求(1)蜂窝式直埋管和接头在粘合前应用棉纱或干布将承口内侧、插口外侧和管孔擦拭干净,使被粘僵在保持清洁,无尘砂与水迹,当表面沾有油污时,应用丙酮等清洁剂擦净。(2)用油刷蘸胶粘剂,冷刷被粘接插口及接承口内侧时,应轴向涂动,动作迅速,涂刷的胶粘剂应适量,不得漏涂或涂抹过厚,涂刷时,应先涂承口,后涂插口,冬季施工时必须注意。(3)承插口涂刷胶粘剂后,应找正方向,即管材上所印刷的厂名等文字要在同一条直线上,将管子插入承口后使其对直,再加挤压,使其接口固定。(4)若管子发生安装后管材移位,脱出以及管内有异物

7、时,应作返工处理,及时地加以纠正。(5)下管可由人工进行,由地面人员将管材传递给槽底施工人员,严禁将管材由槽边翻滚入内,也严禁用绳索串心吊施管材,以防管材受到损伤。(6)在埋管时,要严禁泥土等异物混入管内。(7)管材长短的调整,可用切割的方法进行,在切割前应先量好尺寸,并画上锯断环线,切割处切口耍垂直于管材轴线,且应光滑平整。(8)管材与工作井的连接若采用短管,不应小于1.5米,进入(手)孔一米处用1:2.5砂浆全浇灌,管子出人(手)孔按水泥管出口处理,改设喇叭口,不作留长。3.3电力电缆井(1)本次设计直线管段上每隔50m左右设置宜线电缆井,其具体做法详见人行道直通电力检查井大样图;有支管接

8、入接出处设置三通井电缆井,其具体做法详见人行道三通电力检杳井大样图;电缆井井盖采用不锈钢下沉式井盅,具体做法见不锈钢下沉式井盖大样图讥照明工程、。2.4电力管线规划(1)规划范围10千伏电源由区内规划IK)千伏小坝变电站等联合提供。区内规划110千伏小坝变电站按3X5万千伏安控制。本区内设立走廊以控制和保护现状与规划架空电力线路。架空电力线路走廊控制要求如下:建筑物与220千伏架空线路边导线之间的水平距离不小于15米,与110千伏和35千伏架空线路边导线之间的水平距离不小于10米。3)规划范围内新建10千伏及以下电力线缆应下地敷设,现有10千伏及以下架空电力线结合开发建设需要及规划用地布局逐步

9、迁改下地敷设。2.4 电力管线现状规划范围内现状供配电线路以架空为主,建议由业主委托其他单位进行专项设计。2.5 设计概况本次设计S305斑竹园至怡豪公路起点连接线工程电力管线主线采用6+1孔电力管线,6+1孔电力排管总长为250m,通信管线采用3+3孔通信管线,3+3孔通信管线总长为280mm。3电力土建工程设计3.1 电力排管1)电力排管布置本次设计电力管道均单侧布置S305斑竹园至怡豪公路起点连接线工程路幅宽度为21.5m,人行道宽度3m,电力管道单侧布置于人行道,管中心距路边石Inn具体布置详见S3O5斑竹园至怡豪公路起点连接线工程电力管线标准横断面图。2)主要技术措施电力排管采用PV

10、C-C管(1678),通信排管采用七孔PVCU蜂窝管(110)电缆排管在人行道及绿化带管顶覆土不小于07m,车行道下不小于1.0m。电力排管以不小于0.5%的坡度坡向电力电缆井。沿电缆排管纵向全线敷设一根-50X5镀锌扁钢,要求接地电阻不大于10欧姆。本次设计电力排管横穿车行道,且电力排管覆土不大于Lom时考虑加固保护,具体做法详见电缆排管加固保护大样图。根据周边地块使用情况,对现状预留管线进行扩充。4.2通信管道敷设安装要求4.2.1通信管道埋设深度(1)通信管道走廊在人行道下覆上(管顶至路面)不小于0.7米,车行道下不小于0.8米。(2)进入人孔处的管道基础顶部距人孔基础顶部不应小于0.4

11、0m,管道顶部距人孔上覆板底部不应小于0.3m.(3)通信管道应有34%。的坡度,不得小于2.5%,以利于管内的地下水流向人孔。4.2.2铺设塑料管的一般规定及要求(1)塑料管规格为110X6nun,管孔排列平、齐,间隔均匀,管间缝隙(指上、下,左、右之间)为15mrn,底层塑料管下侧与混凝土基础之间的垫层厚度为15mm,它们的允许偏差要求不大于15Inmo(2)塑料管的接续部位,相邻两管之间应错开30Omn1。塑料管每隔200Onm,用61OmnI的钢筋网片固定,钢筋网片是从离人孔外侧IOOomnl处开始安装。(3)铺设塑料管的管底垫层砂浆标号,应符合设计要求,垫层砂浆的饱满程度应不低于95

12、%,两行管之间的坚缝应填充MIO砂浆,其填充白灰水泥砂浆的饱满程度不低于90%。(4)管底两侧抹MlO水泥砂浆,要求作到抹严、压实、平整光滑、无欠茬、不空鼓和不漏水。(5)塑料管的铺设方法为:将插口端第一:个波纹套上橡胶圈,插入承口端在接续管另一端垫上木板用锤子(8磅左右)敲击木板,接头处橡胶圈进入承口即可。(6)排管始、末端应设置接地导体,或利用共用地网。4.2.3蜂窝式PVC直埋管的敷设及要求(1)蜂窝式直埋管和接头在粘合前应用棉纱或干布将承口内侧、插口外侧和管孔擦拭干净,使被粘僵在保持清洁,无尘砂与水迹,当表面沾有油污时,应用丙酮等清洁剂擦净。(2)用油刷蘸胶粘剂,冷刷被粘接插口及接承口

13、内侧时,应轴向涂动,动作迅速,涂刷的胶粘剂应适量,不得漏涂或涂抹过厚,涂刷时,应先涂承口,后涂插口,冬季施工时必须注意。(3)承插口涂刷胶粘剂后,应找正方向,即管材上所印刷的厂名等文字要在同一条直线上,将管子插入承口后使其对直,再加挤压,使其接口固定。(4)若管子发生安装后管材移位,脱出以及管内有异物时,应作返工处理,及时地加以纠正。(5)下管可由人工进行,由地面人员将管材传递给槽底施工人员,严禁将管材由槽边翻滚入内,也严禁用绳索串心吊施管材,以防管材受到损伤。(6)在埋管时,要严禁泥土等异物混入管内。2)电缆排管接地:沿电缆排管纵向全线敷设根-5X5Omm水平接地镀锌扁钢,接地镀锌扁钢与两端

14、检查井相接,要求接地电阻不大于10欧姆。(3)电缆井井底设置LXBXH=O.3X0.3X0.3m自然渗水坑,泄水坡度不小于0.5%,电缆井内外侧壁做聚合物防水砂浆防水层,与预埋管结合处抹成45喇叭口(井内侧),井底向排水孔方向应有05%的坡度。渗水坑内填充03m高的粗砂,渗水坑盖板为不锈钢栅栏算子;有条件时,考虑设置一根DN75塑料排水管就近接入雨水检衣井,排水坡度不小于0.3%。(4)电缆井采用装配式复合电缆支架,耍求承重不小于300公斤,支架长L=OSm,支架沿电缆井两侧墙长度方向布置间距为Lom,支架层数与电力排管层数一致。具体以厂家安装说明为准。l50KPa.(6)在道路照明分支箱位置

15、预留通用电缆分支箱接口井。3.4抗震设计及结构安全等级、使用年限3.4.1 抗震设计根据中国地震动参数区划图(GB18306-2015)和建筑抗震设计规范(GB50011-2010)(2016年版)附录A“我国主要城镇抗震设防烈度、设计基本地震加速度和设计地震分组”,勘察区抗震设防烈度为6度,设计地震分组为第一组,设计基本地震加速度值为0.05g。根据电力设施抗趣设计规范(GB50260-2013)6.LL2条文说明中,一般电力设施中的电气设施,当抗震设防烈度为8度及以上时,应进行抗震设计,因此本次电力工程未考虑抗震设计。根据建筑工程抗震设防分类标准(GB50223-2008),本工程设防类别为标准设防类。3.4.2 结构安全及结构使用年限I、结构设计合理使用年限为50年。2、结构安全等级为一级,结构聿要性系数为1.1,3.4.3 钢筋强度标准值保证率要求钢筋的强度标准值应具有不小于95%的保证率。4通信土建工程设计4.1 通信管道设计依据本次设计通信
