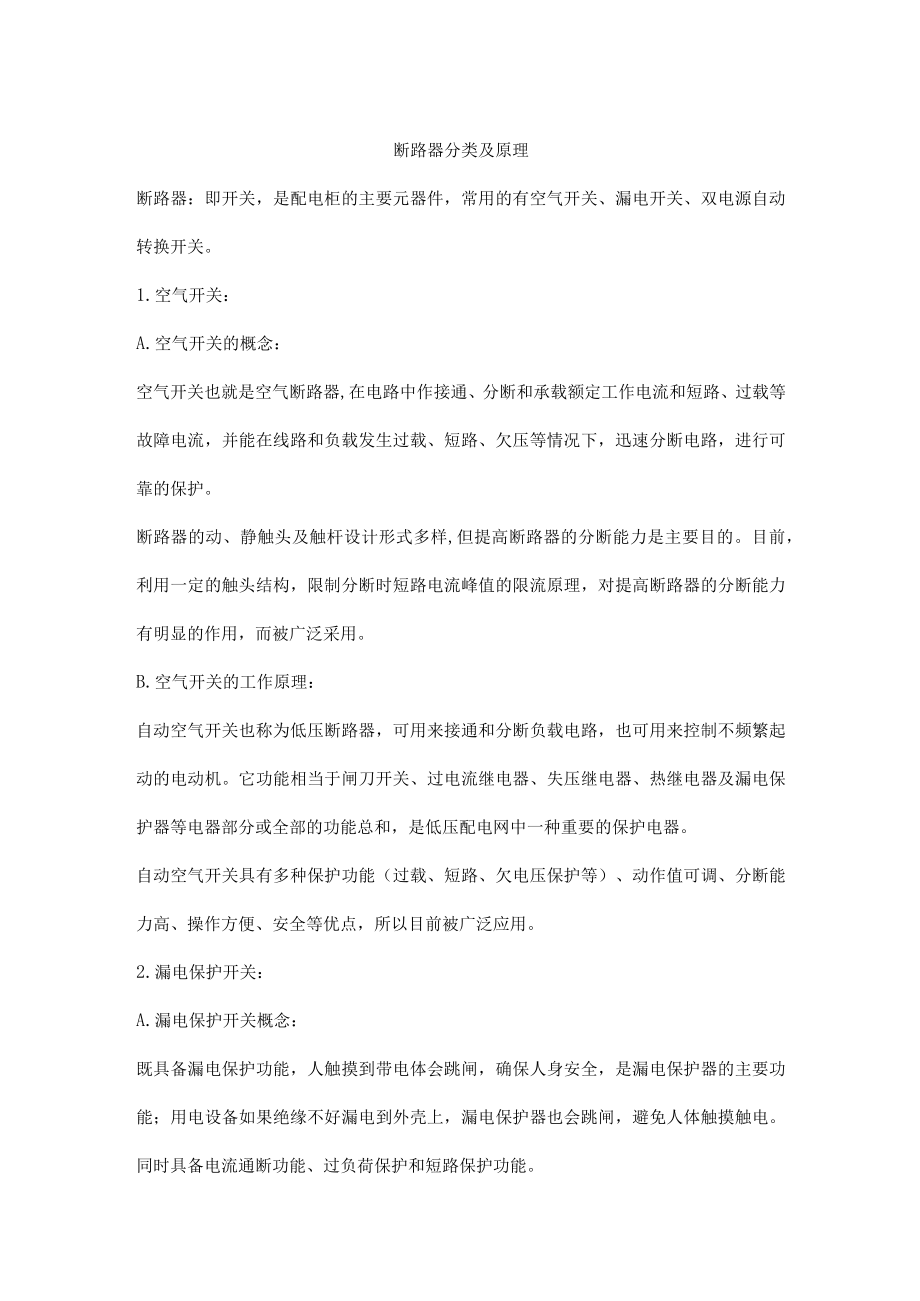

1、断路器分类及原理断路器：即开关，是配电柜的主要元器件，常用的有空气开关、漏电开关、双电源自动转换开关。1.空气开关：A.空气开关的概念：空气开关也就是空气断路器,在电路中作接通、分断和承载额定工作电流和短路、过载等故障电流，并能在线路和负载发生过载、短路、欠压等情况下，迅速分断电路，进行可靠的保护。断路器的动、静触头及触杆设计形式多样,但提高断路器的分断能力是主要目的。目前，利用一定的触头结构，限制分断时短路电流峰值的限流原理，对提高断路器的分断能力有明显的作用，而被广泛采用。B.空气开关的工作原理：自动空气开关也称为低压断路器，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。它功能

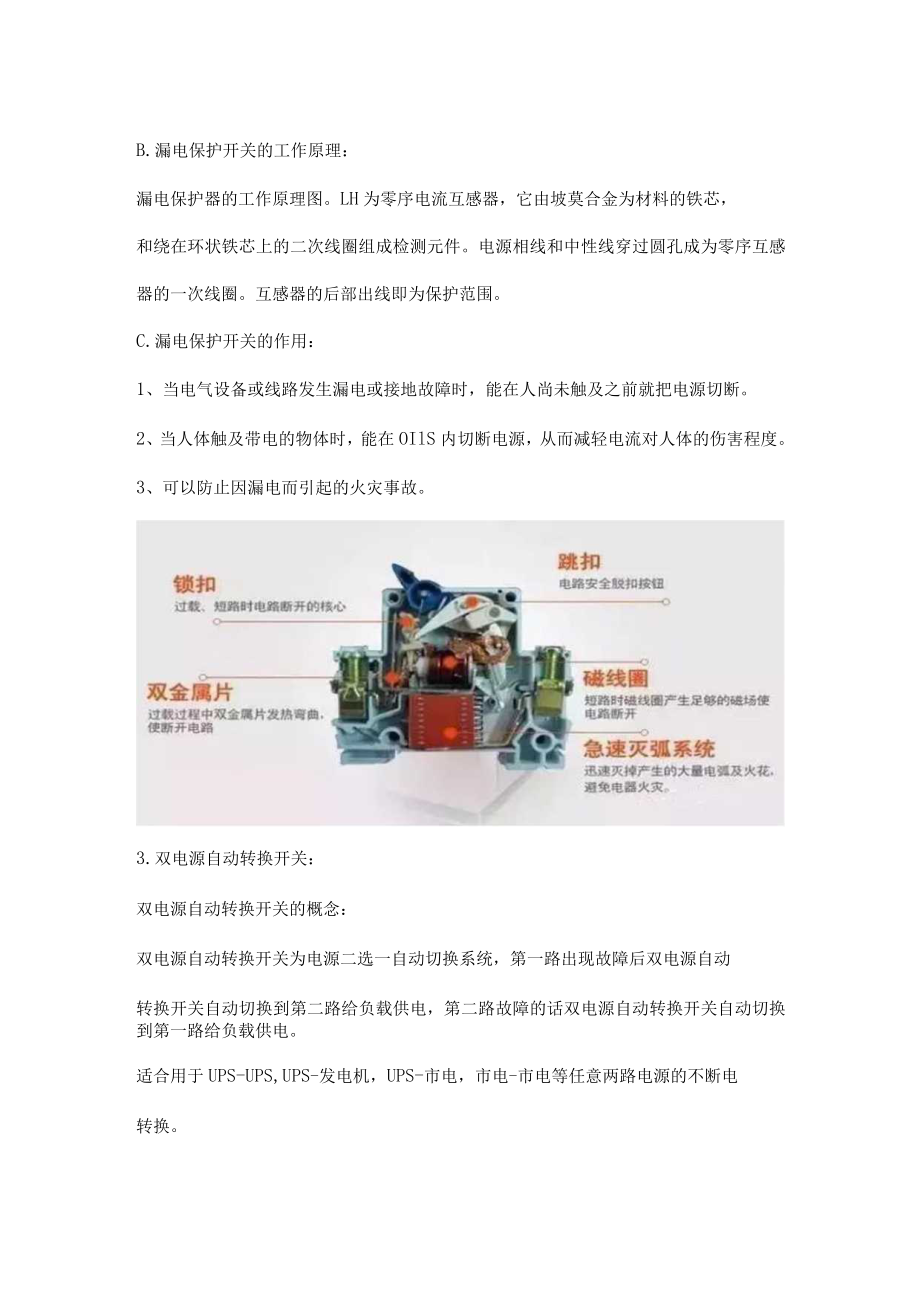

2、相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。自动空气开关具有多种保护功能（过载、短路、欠电压保护等）、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。2.漏电保护开关：A.漏电保护开关概念：既具备漏电保护功能，人触摸到带电体会跳闸，确保人身安全，是漏电保护器的主要功能；用电设备如果绝缘不好漏电到外壳上，漏电保护器也会跳闸，避免人体触摸触电。同时具备电流通断功能、过负荷保护和短路保护功能。B.漏电保护开关的工作原理：漏电保护器的工作原理图。LH为零序电流互感器，它由坡莫合金为材料的铁芯，和绕在环状铁
3、芯上的二次线圈组成检测元件。电源相线和中性线穿过圆孔成为零序互感器的一次线圈。互感器的后部出线即为保护范围。C.漏电保护开关的作用：1、当电气设备或线路发生漏电或接地故障时，能在人尚未触及之前就把电源切断。2、当人体触及带电的物体时，能在OIlS内切断电源，从而减轻电流对人体的伤害程度。3、可以防止因漏电而引起的火灾事故。3.双电源自动转换开关：双电源自动转换开关的概念：双电源自动转换开关为电源二选一自动切换系统，第一路出现故障后双电源自动转换开关自动切换到第二路给负载供电，第二路故障的话双电源自动转换开关自动切换到第一路给负载供电。适合用于UPS-UPS,UPS-发电机，UPS-市电，市电-市电等任意两路电源的不断电转换。
