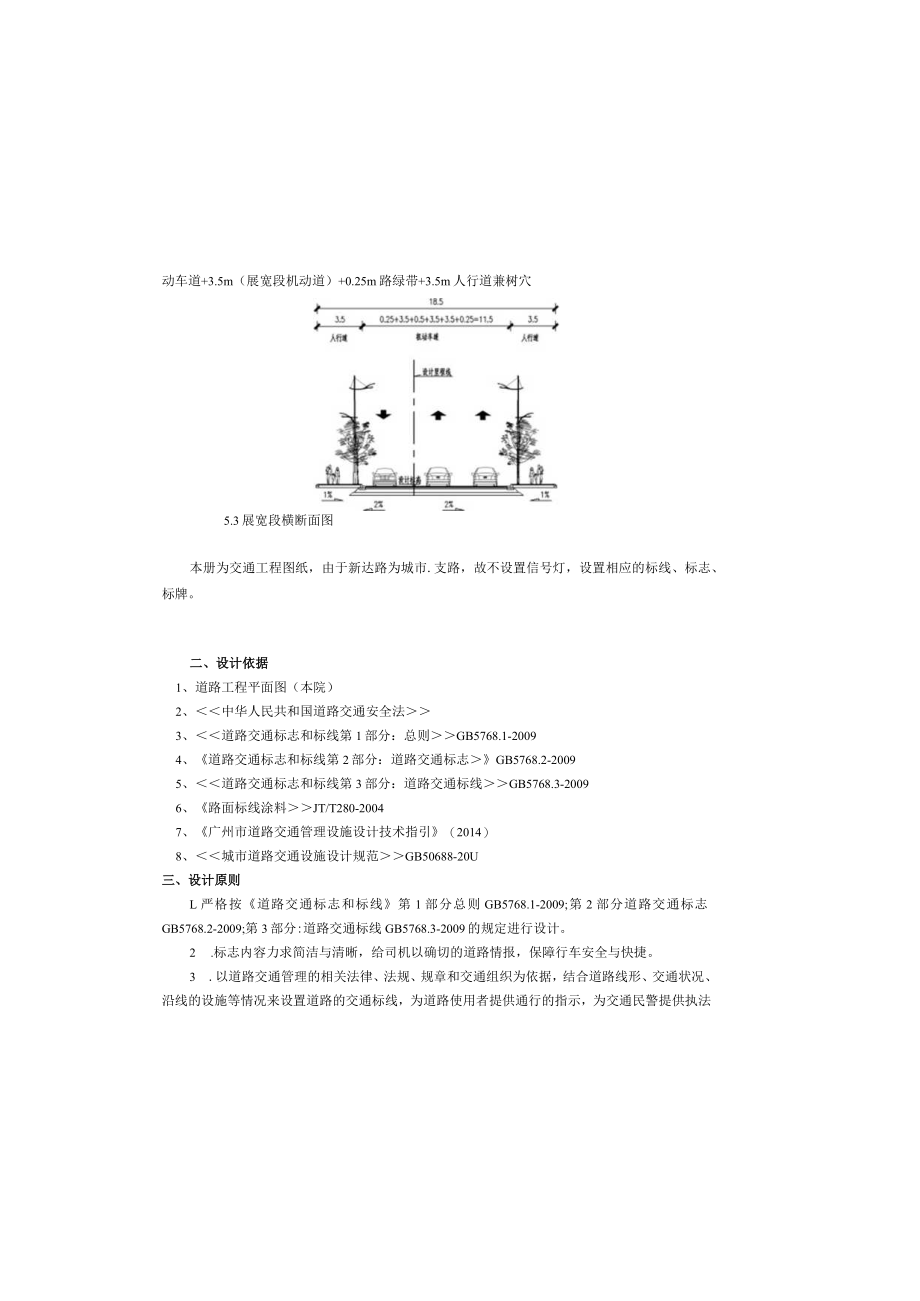

1、动车道+3.5m（展宽段机动道）+0.25m路绿带+3.5m人行道兼树穴5.3展宽段横断面图本册为交通工程图纸，由于新达路为城市.支路，故不设置信号灯，设置相应的标线、标志、标牌。二、设计依据1、道路工程平面图（本院）2、中华人民共和国道路交通安全法3、道路交通标志和标线第1部分：总则GB5768.1-20094、道路交通标志和标线第2部分：道路交通标志GB5768.2-20095、道路交通标志和标线第3部分：道路交通标线GB5768.3-20096、路面标线涂料JT/T280-20047、广州市道路交通管理设施设计技术指引（2014）8、城市道路交通设施设计规范GB50688-20U三、设计

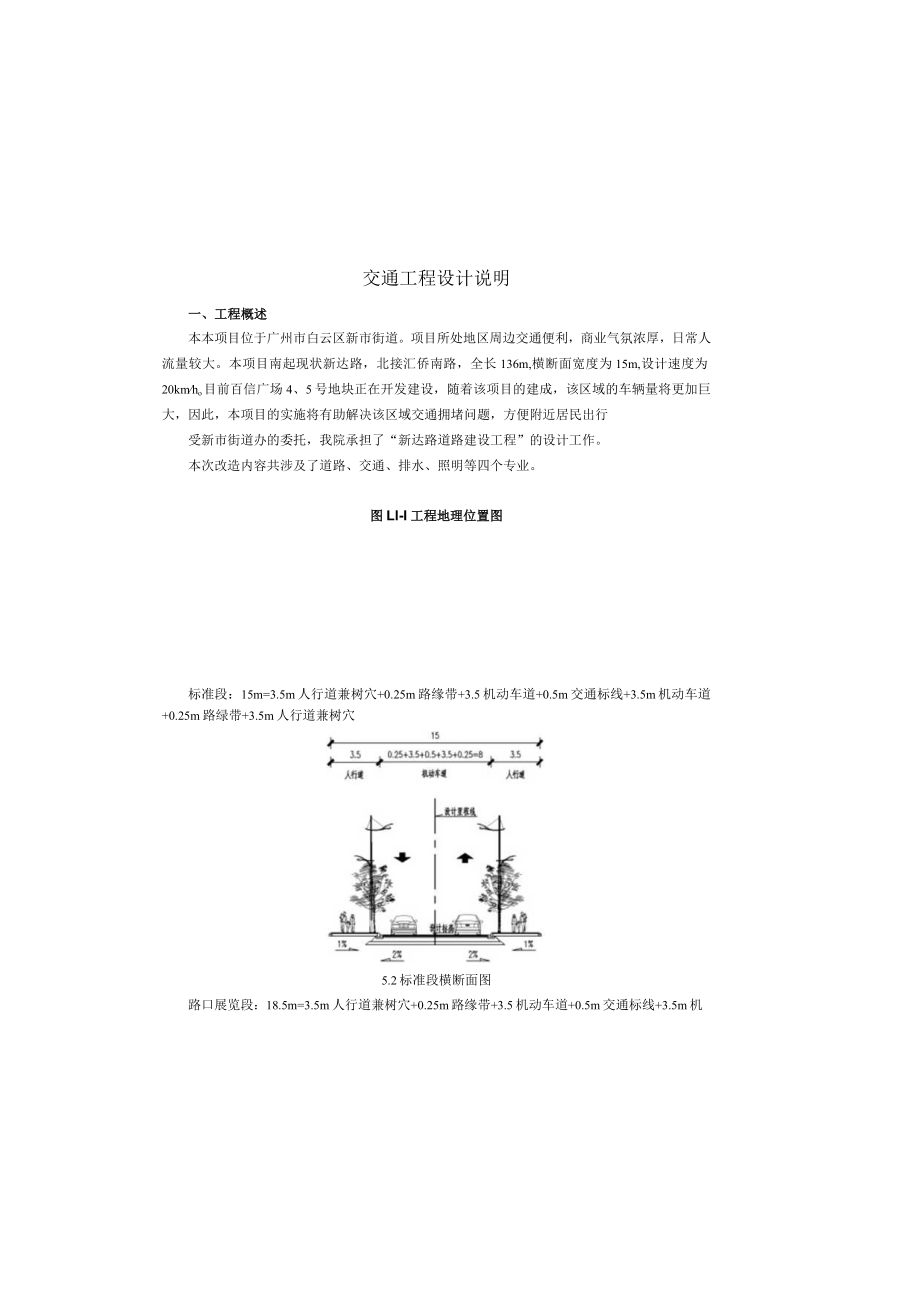

2、原则L严格按道路交通标志和标线第1部分总则GB5768.1-2009;第2部分道路交通标志GB5768.2-2009;第3部分:道路交通标线GB5768.3-2009的规定进行设计。2 .标志内容力求简洁与清晰，给司机以确切的道路情报，保障行车安全与快捷。3 .以道路交通管理的相关法律、法规、规章和交通组织为依据，结合道路线形、交通状况、沿线的设施等情况来设置道路的交通标线，为道路使用者提供通行的指示，为交通民警提供执法交通工程设计说明一、工程概述本本项目位于广州市白云区新市街道。项目所处地区周边交通便利，商业气氛浓厚，日常人流量较大。本项目南起现状新达路，北接汇侨南路，全长136m,横断面宽
3、度为15m,设计速度为20kmho目前百信广场4、5号地块正在开发建设，随着该项目的建成，该区域的车辆量将更加巨大，因此，本项目的实施将有助解决该区域交通拥堵问题，方便附近居民出行受新市街道办的委托，我院承担了“新达路道路建设工程”的设计工作。本次改造内容共涉及了道路、交通、排水、照明等四个专业。图Ll-I工程地理位置图标准段：15m=3.5m人行道兼树穴+0.25m路缘带+3.5机动车道+0.5m交通标线+3.5m机动车道+0.25m路绿带+3.5m人行道兼树穴5.2标准段横断面图路口展览段：18.5m=3.5m人行道兼树穴+0.25m路缘带+3.5机动车道+0.5m交通标线+3.5m机（5

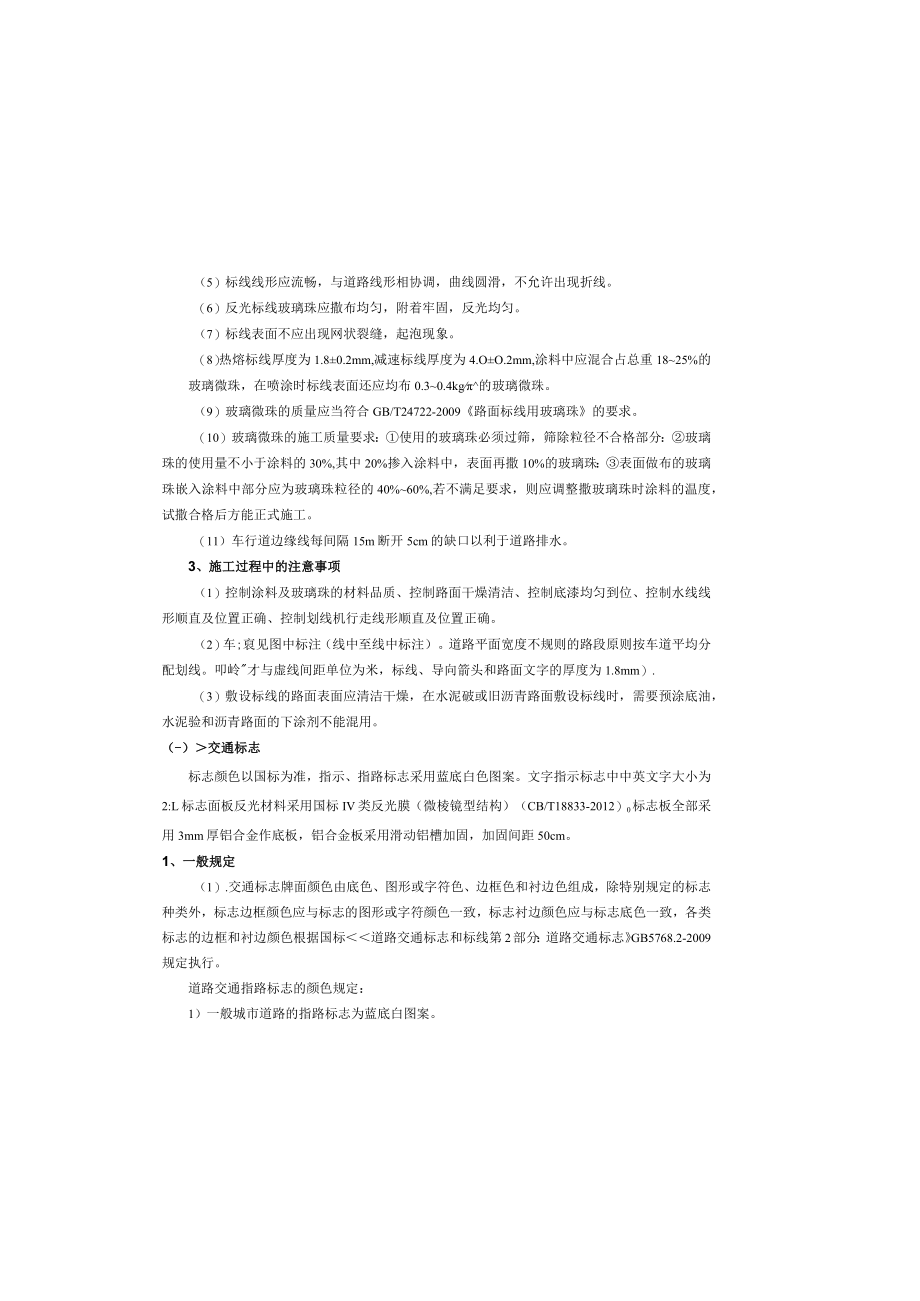

4、）标线线形应流畅，与道路线形相协调，曲线圆滑，不允许出现折线。（6）反光标线玻璃珠应撒布均匀，附着牢固，反光均匀。（7）标线表面不应出现网状裂缝，起泡现象。（8）热熔标线厚度为1.80.2mm,减速标线厚度为4.OO.2mm,涂料中应混合占总重1825%的玻璃微珠，在喷涂时标线表面还应均布0.30.4kg的玻璃微珠。（9）玻璃微珠的质量应当符合GB/T24722-2009路面标线用玻璃珠的要求。（10）玻璃微珠的施工质量要求：使用的玻璃珠必须过筛，筛除粒径不合格部分：玻璃珠的使用量不小于涂料的30%,其中20%掺入涂料中，表面再撒10%的玻璃珠：表面做布的玻璃珠嵌入涂料中部分应为玻璃珠粒径的4
5、0%60%,若不满足要求，则应调整撒玻璃珠时涂料的温度，试撒合格后方能正式施工。（11）车行道边缘线每间隔15m断开5cm的缺口以利于道路排水。3、施工过程中的注意事项（1）控制涂料及玻璃珠的材料品质、控制路面干燥清洁、控制底漆均匀到位、控制水线线形顺直及位置正确、控制划线机行走线形顺直及位置正确。（2）车;裒见图中标注（线中至线中标注）。道路平面宽度不规则的路段原则按车道平均分配划线。叩岭才与虚线间距单位为米，标线、导向箭头和路面文字的厚度为1.8mm）.（3）敷设标线的路面表面应清洁干燥，在水泥破或旧沥青路面敷设标线时，需要预涂底油，水泥验和沥青路面的下涂剂不能混用。（-）交通标志标志颜色
6、以国标为准，指示、指路标志采用蓝底白色图案。文字指示标志中中英文字大小为2:L标志面板反光材料采用国标IV类反光膜（微棱镜型结构）（CB/T18833-2012）0标志板全部采用3mm厚铝合金作底板，铝合金板采用滑动铝槽加固，加固间距50cm。1、一般规定（1）.交通标志牌面颜色由底色、图形或字符色、边框色和衬边色组成，除特别规定的标志种类外，标志边框颜色应与标志的图形或字符颜色一致，标志衬边颜色应与标志底色一致，各类标志的边框和衬边颜色根据国标道路交通标志和标线第2部分：道路交通标志GB5768.2-2009规定执行。道路交通指路标志的颜色规定：1）一般城市道路的指路标志为蓝底白图案。的依据
7、。4 .安全与畅通为原则：根据道路等级、状况、交通流特性、科学组织交通流，有利于道路交通安全与畅通。5 .根据道路宽度合理设置车道的原则：充分利用道路的有效面积，提高道路的利用率，合理配置清楚明确的交通标志和标线。四、交通设施工程(一)、交通标线标线用于管制和引导交通，应具有鲜明的确认效果。标线设置在路面上，应具有附着力强、经久耐糜、使用寿命长、耐候性好、抗污染、抗变色等性能。同时，标线还应具有施工时干燥迅速、施工方便、安全性能好等性能。标线应保证在白天和晚上都具有视线诱导功能和良好反光效果，并应做到车道分界清晰，线形清楚，轮廓分明，对行驶车辆的诱导有重要作用。1、标线设置要求I(1)、根据道
8、路车行道宽度和道路平面设计图合理布置车道：路面各类标线均应符合GB5768.3-2009道路交通标志标线第3部分：道路交通标线及相关的规定。(2)、车行道边缘线、导向车道线、导流带边缘线采用白色实线，禁止停车线采用黄色实线，中心线双线为黄色实线。(3)、车行道分界线采用白色虚线，主线车行道分界线实线段长6m,虚线段间距9m。(4)、停止线、人行横道线采用白色实线，线宽40cm：停止线无特别说明距人行横道线3m：人行横道线采用宽度为5m。(5)、导向箭头颜色为白色，箭头长6m.(6)、其他出入口标线、导流带、地面文字标记、减速让行标记等等按照国标要求。2、施工技术要求(1)道路标线涂料采用环保反
9、光热熔涂料涂划。标线涂料应符合道路交通标志标线第3部分：道路交通标线(GB5768.3-2009)、路面标线涂料(JT/T280-2004)、道路标线漆常温型(GN-1989)和道路标线漆热塑型(CN48-1989)的有关规定。(2)路面标线喷涂前，应仔细清洁路面，保证表面干燥、无起灰现象。(3)路面标线的颜色、形状和设置位置应符合道路交通标志和标线第3部分：道路交通标线(GB5768.3-2009)的规范和设计要求。(4)标线施工污染路面应及时清理。采用国标IV类反光膜(微棱镜型结构)，不含金属镀层，具有优异的大入射角及大观察角性能。厂家必须提供书面的十年的质量担保，确保十年内标志牌的字膜和
10、底膜的逆反射数不低于初始值的80%。5、未能明确路名的标志牌版面暂时留空。施工时所有指路标志牌的版面内容必须经业主和交警部门的审核和认可方可实施.6、施工质量要求标志现场施工质量应达到公路工程质量检测评定标准(JTGF80l-2004)的要求。基本要求如下：(1)交通标志的制作应符合道路交通标志和标线第2部分：道路交通标志(GB5768.2-2009)和道路交通标志板及支撑件(GBT23827-2009)及设计图纸的规定要求制作。(2)交通标志在运输、安装过程中，不应损伤标志面及金属构件的镀层。(3)标，曲格格数量及安装角度应符合设计要求。(4)大、心”,也基承载力应符合设计要求。大型标志柱、
11、梁的焊接部位应符合钢结构焊接规范的质量要求。(5)标志面应平整完好，无起皱、开裂、缺损或凹凸变形。标志面任一处面积为50CmX50Cm的表面上，不得存在总面积大于IOmm2或一个以上的气泡。(6)反光膜应尽量可能减少拼接，任何标志的字符、图案不允许拼接，当标志板的长度或宽度、圆形标志的直径小于反光膜产品的用大宽度时，底膜不应有拼接缝。当粘贴反光膜不可避免出现接缝时，应按反光膜产品的最大宽度进行拼装。(7)标志柱、梁的金属构件镀层应均匀、颜色一致、不允许有流挂、滴瘤或交杂结块，镀件表面应无漏镀、缺铁等缺陷。.7、立柱和标志牌安装标志基础经养护达到设计强度的80%后才允许进行标志立杆和标志牌安装。
12、标志安装的要求如下：(1)立柱竖直度误差为土3mmm.(2)门架水平横梁误差为5mm(3)标志牌安装角度误差为3。(4)标志牌下缘至路面净空(净空)误差为50mm2）高速公路和快速路的指路标志为绿底白图案。3）旅游景区指路标志为棕底白图案，重要场所指路标志的颜色应与所在道路的指路标志颜色保持一致，引用的特征标识或图形符号除外。4）一般城市道路的指路标志在反映高速公路或快速路、旅游景区信息时，应符合有关高速公路和快速路指路标志使用颜色的规定。5）指路标志上反映旅游景点、道路编号等信息，应符合道路交通标志和标线第2部分：道路交通标志CB5768.2-2009有关旅游景点、道路编号等标志使用颜色的规
13、定：旅游景点标志为棕底白图案，国道编号标志为红底白字白边，省道编号标志为黄底黑字黑边，县道编号标志为白底黑字黑边。（2）道路交通标志的字符应规范、正确、工整；按从左至右、从上至下顺序排列。（3）交通标志的汉字采用专用字体，除特殊规定外，汉字高度和比例符合国标道路交通标志和标线第2部分：道路交通标志GB5768.2-2009规定，字宽和字高相等，辅助标志、告示标志的字高一般按标准汉字高度的一半，最小不得小于IOCm。（4）版面设计应以司机在行驶时能及时辨认标志内容为基本原则，同时版面布置应美观、醒目，并且标志应具有夜间反光的性能。本路交通标志是根据国标道路交通标志和标线第2部分：道路交通标志GB
14、5768.2-2009的要求进行设计的。标志版面内容采用中、英文两种文字对应标识，中文在上，英文在下，小写英文字高为汉字字高的一半，英文首字母大写，其余均为小写，阿拉伯数字与汉字同高，字体采用交通部统一的交通标志专用字体。（5）标志板的设计抗风速度3=0.5kPa按广州地区50年一遇设计。2、材料质量要求铝合金板材化学成分、板材牌号、规格、力学性能（按国标要求抗拉性强度应不小于289.3Mpa,屈服点不小于24L2Mpa,延伸率不小于播T0上）应符合GB/T3190-2008、GB/T3880.1-2006.GB/T3880.2-2006、GB/T3880.3-2006的规定。3、柱体材料要求
15、（具体按设计图纸）柱体般采用牌号为Q235的钢材（A3钢）制成。镀锌量:立柱、横梁不低于18um,紧固件不低于50Um。4、版面反光材料要求反光材料应符合设计规定的等级要求。参照道路交通反光膜GB/T18833-2012,（5）标志牌紧固螺栓安装螺母后要求有适当余量。（6）标志牌要求外观整洁、无透光、起泡、划痕和损伤，安装前用湿布拭榇干净表面的灰尘。（7）立柱要求外观整洁，镀锌量符合要求，锌层无脱落、污染和损坏。五、交通工程注意事项1 .在施工过程中，如发现现场情况及路名与图纸不符的,应及时通知设计人。2 .本交通工程施工时须同时征求当地交警部门意见，并在交警部门指导下实施。3 .所有交通设施安装均不得入侵道路建筑界限。六、安全生产技术要求1.施工单位应根据场地环境、施工工艺特点及安全风险分析，制定相应安全措施，以策安全。七、安全生产技术要求（1）施工单位进场后，应逐一查明工程场区周边状况，重视施工过程对周边环境可能造成的人员、物体破坏的安全影响，对跨越重要设施施工方案需报主管部门审批后方可实施。（2）施工单位应根据公路工程施工安全技术规程（JTJ076-95）.建筑
