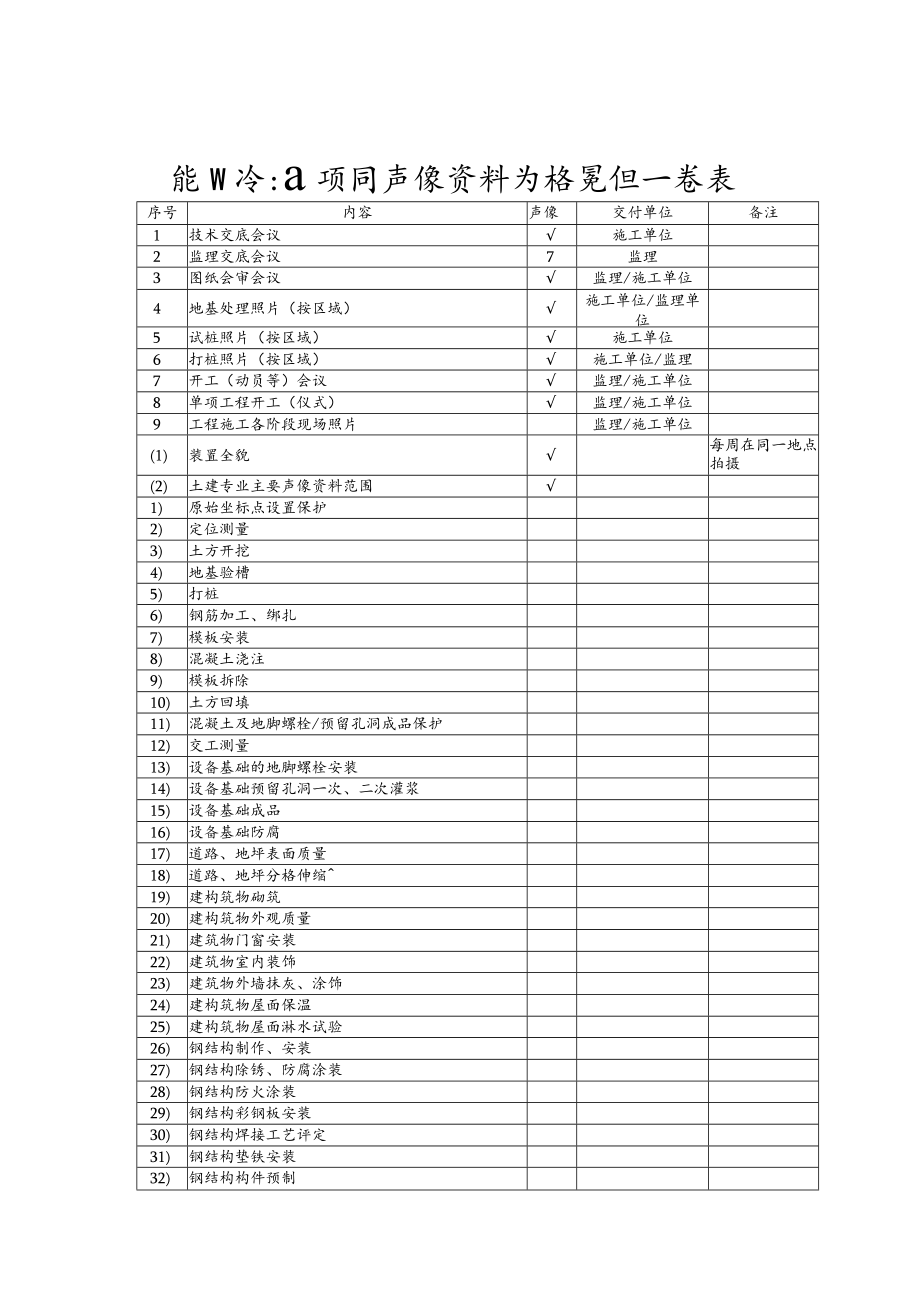

施工阶段项目声像资料归档范围一览表.docx_第1页
第1页 / 共6页

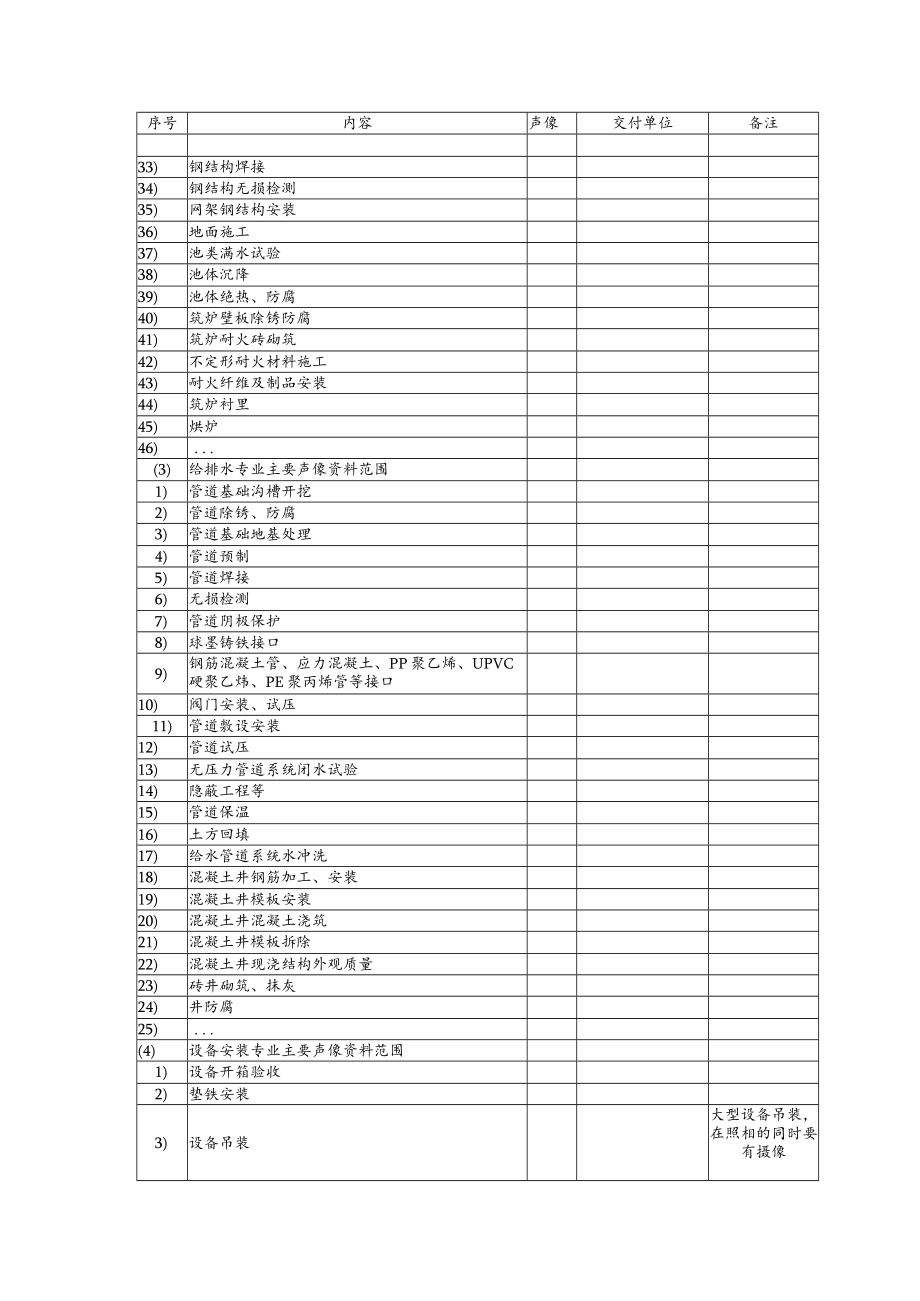

施工阶段项目声像资料归档范围一览表.docx_第2页
第2页 / 共6页

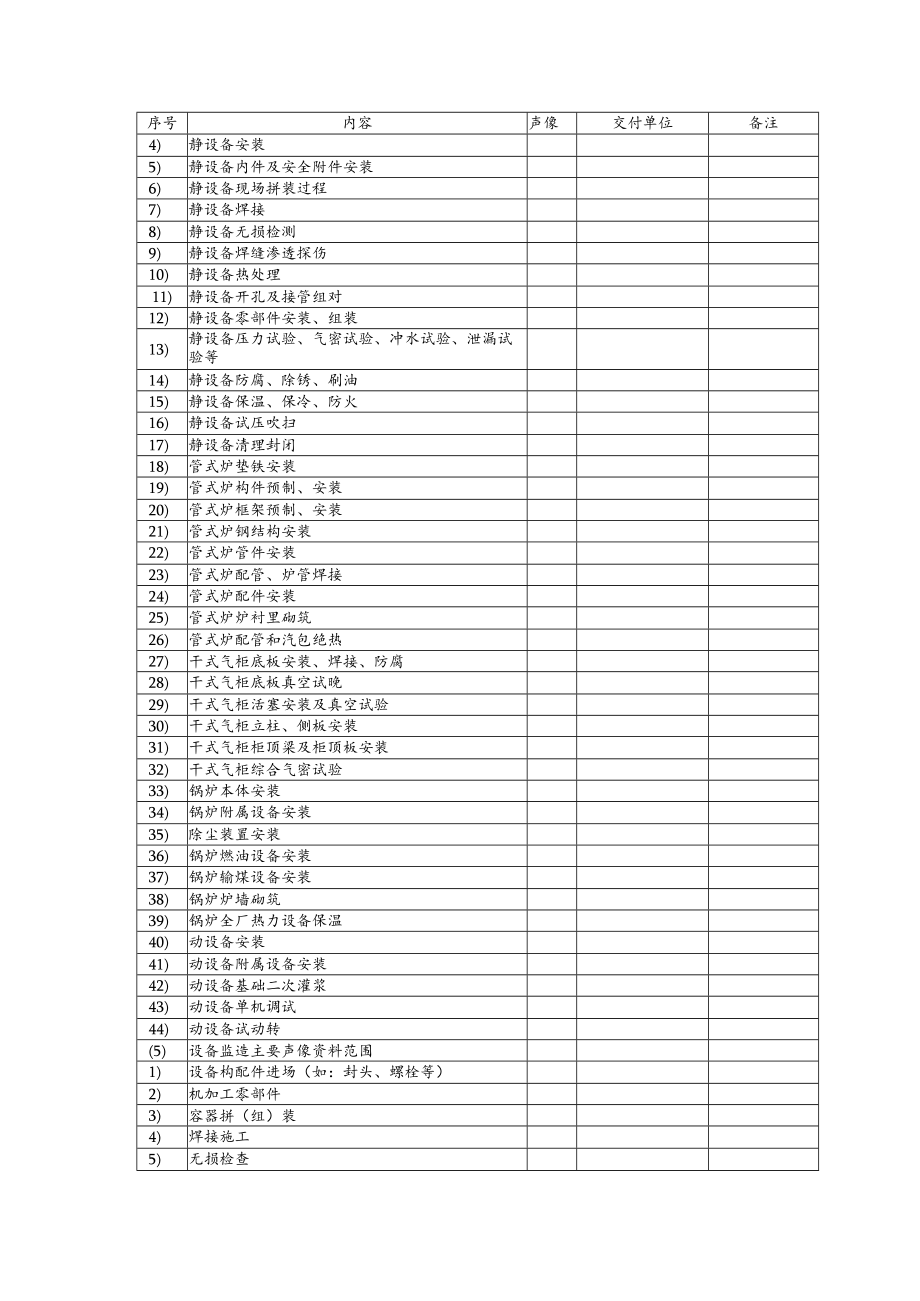

施工阶段项目声像资料归档范围一览表.docx_第3页
第3页 / 共6页
施工阶段项目声像资料归档范围一览表.docx_第4页
第4页 / 共6页
施工阶段项目声像资料归档范围一览表.docx_第5页
第5页 / 共6页
施工阶段项目声像资料归档范围一览表.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《施工阶段项目声像资料归档范围一览表.docx》由会员分享,可在线阅读,更多相关《施工阶段项目声像资料归档范围一览表.docx(6页珍藏版)》请在第壹文秘上搜索。

1、能W冷:a项同声像资料为格冕但一卷表序号内容声像交付单位备注1技术交底会议施工单位2监理交底会议7监理3图纸会审会议监理/施工单位4地基处理照片(按区域)施工单位/监理单位5试桩照片(按区域)施工单位6打桩照片(按区域)施工单位/监理7开工(动员等)会议监理/施工单位8单项工程开工(仪式)监理/施工单位9工程施工各阶段现场照片监理/施工单位(1)装置全貌每周在同一地点拍摄(2)土建专业主要声像资料范围1)原始坐标点设置保护2)定位测量3)土方开挖4)地基验槽5)打桩6)钢筋加工、绑扎7)模板安装8)混凝土浇注9)模板拆除10)土方回填11)混凝土及地脚螺栓/预留孔洞成品保护12)交工测量13)

2、设备基础的地脚螺栓安装14)设备基础预留孔洞一次、二次灌浆15)设备基础成品16)设备基础防腐17)道路、地坪表面质量18)道路、地坪分格伸缩19)建构筑物砌筑20)建构筑物外观质量21)建筑物门窗安装22)建筑物室内装饰23)建筑物外墙抹灰、涂饰24)建构筑物屋面保温25)建构筑物屋面淋水试验26)钢结构制作、安装27)钢结构除锈、防腐涂装28)钢结构防火涂装29)钢结构彩钢板安装30)钢结构焊接工艺评定31)钢结构垫铁安装32)钢结构构件预制序号内容声像交付单位备注33)钢结构焊接34)钢结构无损检测35)网架钢结构安装36)地面施工37)池类满水试验38)池体沉降39)池体绝热、防腐40

3、)筑炉壁板除锈防腐41)筑炉耐火砖砌筑42)不定形耐火材料施工43)耐火纤维及制品安装44)筑炉衬里45)烘炉46)(3)给排水专业主要声像资料范围1)管道基础沟槽开挖2)管道除锈、防腐3)管道基础地基处理4)管道预制5)管道焊接6)无损检测7)管道阴极保护8)球墨铸铁接口9)钢筋混凝土管、应力混凝土、PP聚乙烯、UPVC硬聚乙炜、PE聚丙烯管等接口10)阀门安装、试压11)管道敷设安装12)管道试压13)无压力管道系统闭水试验14)隐蔽工程等15)管道保温16)土方回填17)给水管道系统水冲洗18)混凝土井钢筋加工、安装19)混凝土井模板安装20)混凝土井混凝土浇筑21)混凝土井模板拆除22

4、)混凝土井现浇结构外观质量23)砖井砌筑、抹灰24)井防腐25)(4)设备安装专业主要声像资料范围1)设备开箱验收2)垫铁安装3)设备吊装大型设备吊装,在照相的同时要有摄像序号内容声像交付单位备注4)静设备安装5)静设备内件及安全附件安装6)静设备现场拼装过程7)静设备焊接8)静设备无损检测9)静设备焊缝渗透探伤10)静设备热处理11)静设备开孔及接管组对12)静设备零部件安装、组装13)静设备压力试验、气密试验、冲水试验、泄漏试验等14)静设备防腐、除锈、刷油15)静设备保温、保冷、防火16)静设备试压吹扫17)静设备清理封闭18)管式炉垫铁安装19)管式炉构件预制、安装20)管式炉框架预制

5、、安装21)管式炉钢结构安装22)管式炉管件安装23)管式炉配管、炉管焊接24)管式炉配件安装25)管式炉炉衬里砌筑26)管式炉配管和汽包绝热27)干式气柜底板安装、焊接、防腐28)干式气柜底板真空试晚29)干式气柜活塞安装及真空试验30)干式气柜立柱、侧板安装31)干式气柜柜顶梁及柜顶板安装32)干式气柜综合气密试验33)锅炉本体安装34)锅炉附属设备安装35)除尘装置安装36)锅炉燃油设备安装37)锅炉输煤设备安装38)锅炉炉墙砌筑39)锅炉全厂热力设备保温40)动设备安装41)动设备附属设备安装42)动设备基础二次灌浆43)动设备单机调试44)动设备试动转(5)设备监造主要声像资料范围1

6、)设备构配件进场(如:封头、螺栓等)2)机加工零部件3)容器拼(组)装4)焊接施工5)无损检查序号内容声像交付单位备注6)接管组对/焊接7)容器预焊件组对及焊接8)容器外件制造安装9)设备拼装制造10)热处理11)压力试验12)气密性试验13)酸洗钝化处理/除锈刷油14)设备联合检查15)设备制造完成成品16)包装运输(6)工艺安装主要声像资料范围1)阀门试验2)阀门安装3)管道除锈4)管道补偿装置安装5)固定管架安装6)特殊支吊架正常使用前状态7)弹簧支吊架安装调整8)安全阀调试9)管道焊接及焊后外观质量10)管道重要焊热处理过程和结果照片11)大口径管道内部清洁情况12)静电接地13)管道

7、安装14)螺栓、垫片安装15)安全附件安装16)管线吹扫17)化学清洗18)油运结果19)高压管件质量检验20)高压管线强度21)气密试验22)管道系统压力试验23)管道防腐24)隔热等(7)长输管道主要声像资料范围1)定位测量放线2)现场布管3)管道组对4)管道焊接5)管道无损检测6)管道预热7)除锈8)管道焊口9)补口、补伤10)管沟开挖前后11)管道下沟序号内容声像交付单位备注12)管道隐蔽前13)管沟回填及地貌恢复情况14)管道试压15)定向钻16)管道回拖17)顶管穿越18)跨越管道安装19)管道防腐20)隔热等(8)电气专业主要声像资料范围1)电气设备开箱2)电缆沟开挖3)电缆敷设

8、4)电缆头施工5)避雷接地装置安装6)电气盘、柜、设备安装7)变压器安装、调试8)防爆设备安装9)防爆线路安装10)照明设备安装11)电伴热安装12)微机继电保护装置调试13)设备调试、校验14)隐蔽工程等15)(9)仪表专业主要声像资料范围D电缆桥架安装2)电缆敷设3)仪表盘、柜、设备安装、调试、校验等4)(10)各种材料、设备进场与验收(H)材料的复验复测、特殊材料验收、进口设备材料商检(12)隐蔽工程隐蔽前(13)重要工序交接(14)不可见或异常状况(15)现场经济签证(或易引起纠纷问题等)(16)重要施工专题会(17)旁站监督照片(18)现场见证取样(19)平行检验(20)巡视(21)第三方检测重要照片(22)重大质量问题及监理人员处理质量问题(23)先进施工工艺(24)阶段性联合检查、上级单位及其它各项检查活动(25)重大节点形象(里程碑节点等)(26)重大设计变更、变更前对比前照片序号内容声像交付单位备注(27)重大会议(建设峰会、上级检查会议)、阶段性会议等(28)较大质量安全隐患(29)工程三查四定(30)质量事故(
