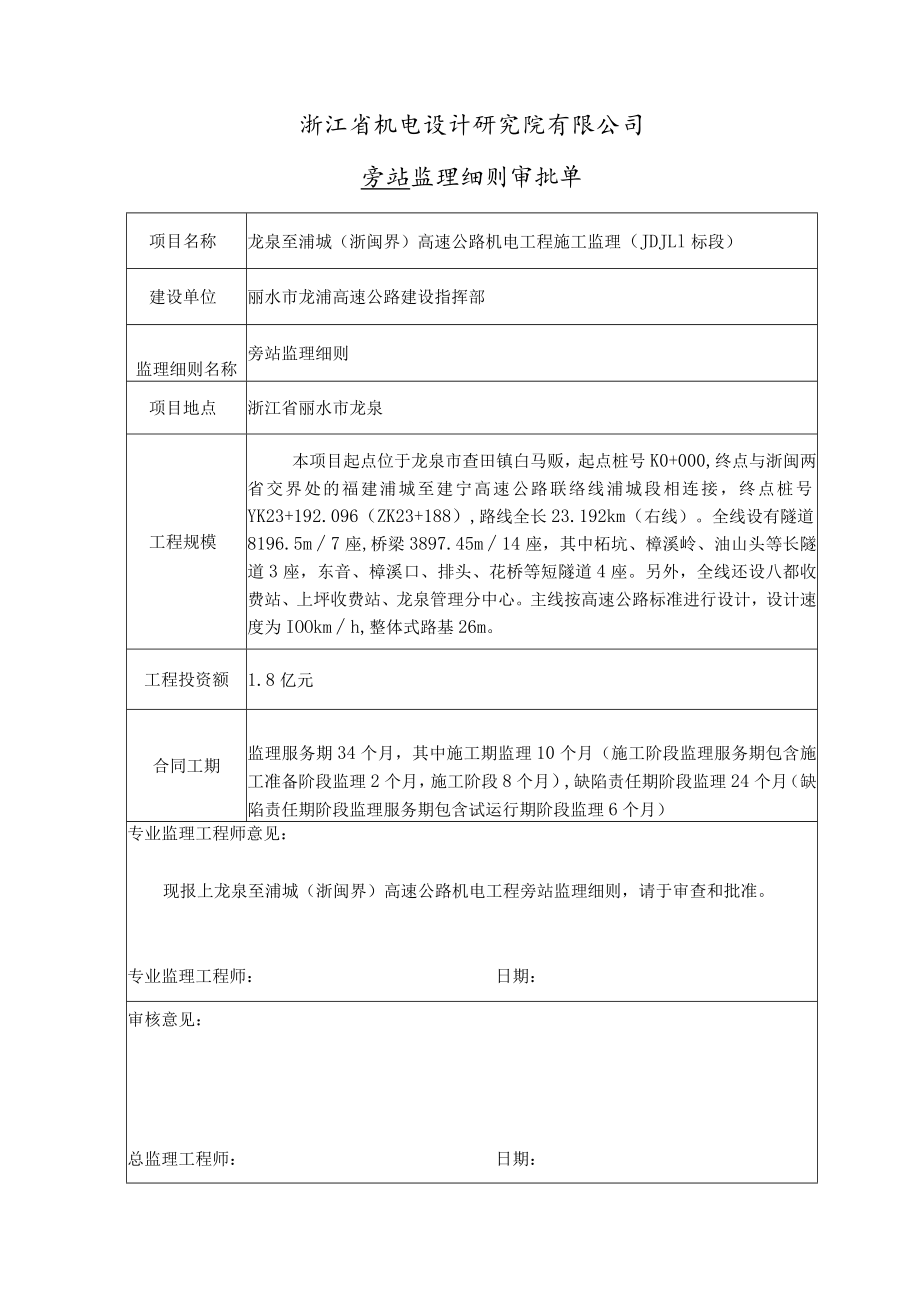

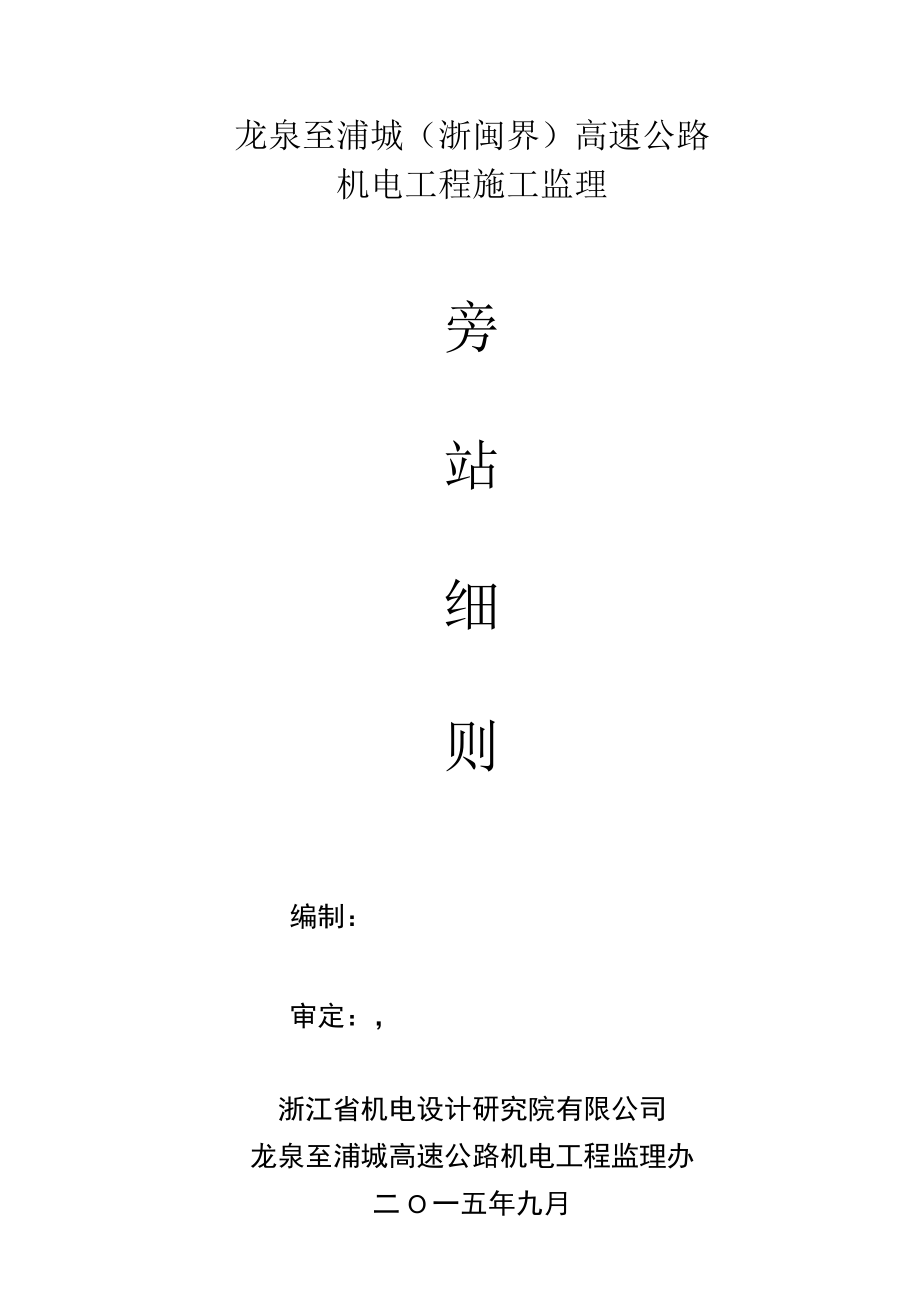

1、龙泉至浦城（浙闽界）高速公路机电工程施工监理旁站细则编制：审定：，浙江省机电设计研究院有限公司龙泉至浦城高速公路机电工程监理办二O一五年九月浙江省机电设计研究院有限公司旁站监理细则审批单项目名称龙泉至浦城（浙闽界）高速公路机电工程施工监理（JDJLl标段）建设单位丽水市龙浦高速公路建设指挥部监理细则名称旁站监理细则项目地点浙江省丽水市龙泉工程规模本项目起点位于龙泉市查田镇白马贩，起点桩号K0+000,终点与浙闽两省交界处的福建浦城至建宁高速公路联络线浦城段相连接，终点桩号YK23+192.096（ZK23+188）,路线全长23.192km（右线）。全线设有隧道8196.5m7座,桥梁3897

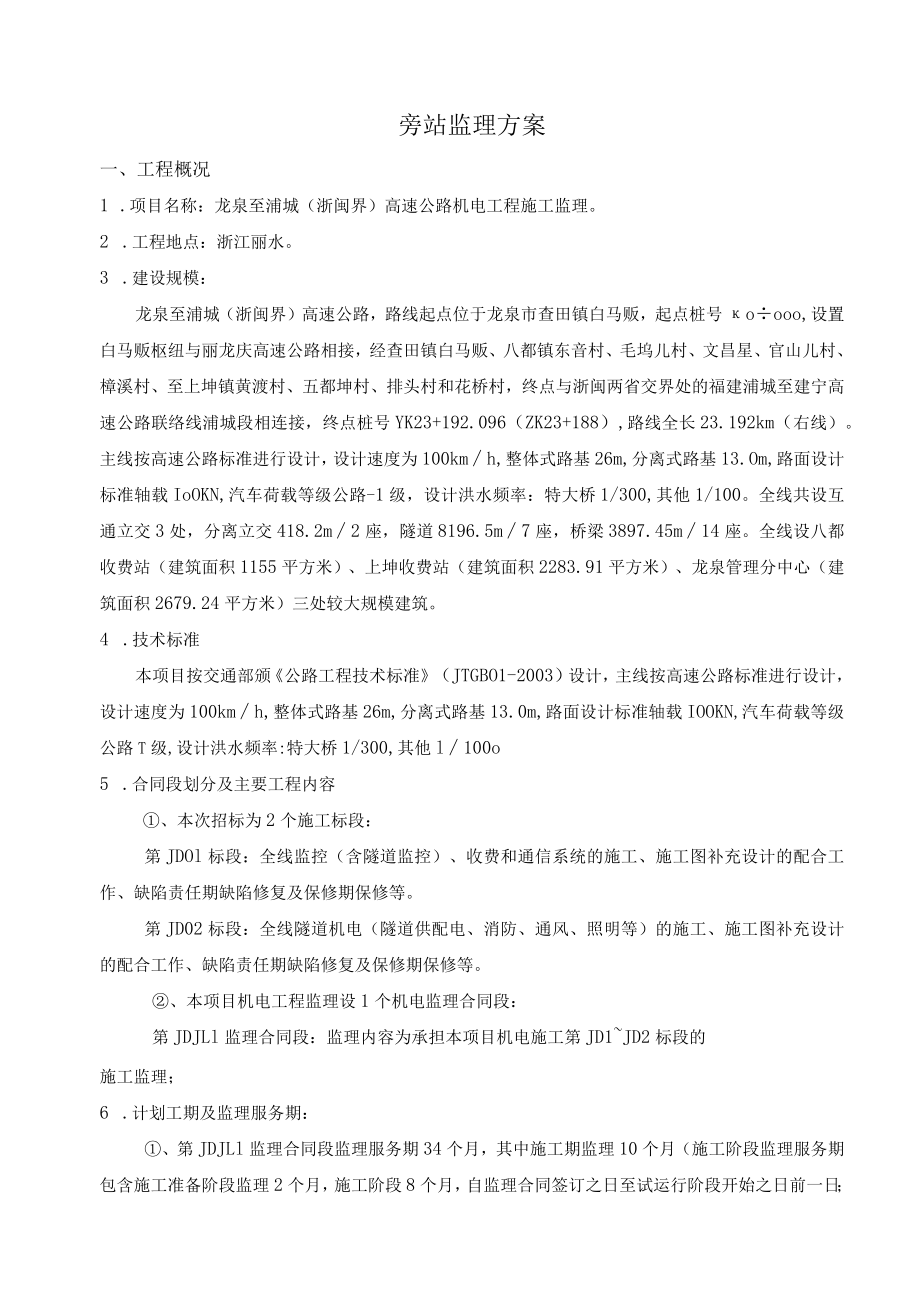

2、.45m14座，其中柘坑、樟溪岭、油山头等长隧道3座，东音、樟溪口、排头、花桥等短隧道4座。另外，全线还设八都收费站、上坪收费站、龙泉管理分中心。主线按高速公路标准进行设计，设计速度为IOOkmh,整体式路基26m。工程投资额1.8亿元合同工期监理服务期34个月，其中施工期监理10个月（施工阶段监理服务期包含施工准备阶段监理2个月，施工阶段8个月）,缺陷责任期阶段监理24个月（缺陷责任期阶段监理服务期包含试运行期阶段监理6个月）专业监理工程师意见：现报上龙泉至浦城（浙闽界）高速公路机电工程旁站监理细则，请于审查和批准。专业监理工程师：日期：审核意见：总监理工程师：日期：旁站监理方案一、工程概况
3、1 .项目名称：龙泉至浦城（浙闽界）高速公路机电工程施工监理。2 .工程地点：浙江丽水。3 .建设规模：龙泉至浦城（浙闽界）高速公路，路线起点位于龙泉市查田镇白马贩，起点桩号oooo,设置白马贩枢纽与丽龙庆高速公路相接，经查田镇白马贩、八都镇东音村、毛坞儿村、文昌星、官山儿村、樟溪村、至上坤镇黄渡村、五都坤村、排头村和花桥村，终点与浙闽两省交界处的福建浦城至建宁高速公路联络线浦城段相连接，终点桩号YK23+192.096（ZK23+188）,路线全长23.192km（右线）。主线按高速公路标准进行设计，设计速度为100kmh,整体式路基26m,分离式路基13.Om,路面设计标准轴载IoOKN,
4、汽车荷载等级公路-1级，设计洪水频率：特大桥1/300,其他1/100。全线共设互通立交3处，分离立交418.2m2座，隧道8196.5m7座，桥梁3897.45m14座。全线设八都收费站（建筑面积1155平方米）、上坤收费站（建筑面积2283.91平方米）、龙泉管理分中心（建筑面积2679.24平方米）三处较大规模建筑。4 .技术标准本项目按交通部颁公路工程技术标准（JTGBO1-2003）设计，主线按高速公路标准进行设计，设计速度为100kmh,整体式路基26m,分离式路基13.0m,路面设计标准轴载IOOKN,汽车荷载等级公路T级,设计洪水频率:特大桥1/300,其他l100o5 .合同
5、段划分及主要工程内容、本次招标为2个施工标段：第JDOl标段：全线监控（含隧道监控）、收费和通信系统的施工、施工图补充设计的配合工作、缺陷责任期缺陷修复及保修期保修等。第JD02标段：全线隧道机电（隧道供配电、消防、通风、照明等）的施工、施工图补充设计的配合工作、缺陷责任期缺陷修复及保修期保修等。、本项目机电工程监理设1个机电监理合同段：第JDJLl监理合同段：监理内容为承担本项目机电施工第JD1JD2标段的施工监理；6 .计划工期及监理服务期：、第JDJLl监理合同段监理服务期34个月，其中施工期监理10个月（施工阶段监理服务期包含施工准备阶段监理2个月，施工阶段8个月，自监理合同签订之日至
6、试运行阶段开始之日前一日；缺陷责任期阶段监理服务期自试运行阶段开始之日至缺陷责任终止证书签发之日），缺陷责任期阶段监理24个月（缺陷责任期阶段监理服务期包含试运行期阶段监理6个月）o、第JDJLl监理合同段对应概算建筑安装工程费金额约为18000万元。7 .设计单位：中国公路工程咨询集团有限公司8 .施工单位：浙江浙大中控信息技术有限公司（JDI）浙江高速信息工程有限公司（JD2）9 .质监单位：丽水市交通工程质量监督站二、旁站方案编制依据依据公路建设监督管理办法、浙江省建设工程监理管理条例、公路工程施工监理规范、浙江省交通建设工程质量和安全生产管理办法、浙江省公路、水运工程施工旁站监理管理规
7、定等法规、规范，结合机电工程施工管理特点制定本旁站方案。本方案未涉及或与浙江省公路、水运工程施工旁站监理管理规定有抵触之处以规定为准。三、旁站原则根据国家和省有关规定，旁站监理对本工程施工中的隐蔽工程、重要部位、重要工序、工艺及有关试验测试实施全过程现场察看，如敷设管道式光（电）缆、直埋式光（电）缆、接地装置安装、大型设备基础以及任何工程的开始阶段等。在施工过程中现场观察，监督与检查其施工过程，注意并及时发现质量问题及质量事故的苗头和影响质量因素的不利的发展变化，潜在的质量隐患以及出现的质量处理，以便及时进行控制，采用灵活主动的方法作好同一作业面的控制工作。四、旁站监理人员资格旁站监理人员需具
8、备下列条件之一，方可上岗：1 .已取得监理员及以上资格或试验检测人员资格；2 .具有相关专业中专及以上学历，经监理业务培训考试取得合格证书，并有一定的相关专业监理经历。五、旁站监理人员的职权1 .熟悉相关的技术规范、操作规程、设计图纸、工程施工合同、监理合同；2 .按时到达旁站现场，不得无故拖延。若有变化应提前告知施工单位；3 .坚守旁站岗位，全过程监督施工单位按规范施工、按规程操作，及时发现和处理旁站过程中出现的质量问题；4 .现场做好旁站监理记录，并及时向专业监理工程师汇报旁站监理情况；5 .现场签认旁站项目工程质量检验报告单；6 .在软基处理、换填土及各类基础工程等隐蔽工程的计量单上签字
9、。六、旁站监理程序1 .施工单位一般应提前一天将旁站监理申请送达或电话告知监理办，并告知质检员、试验人员和专职安全员的姓名与联系电话。监理办接到申请后应及时告知施工单位旁站监理人员的姓名和联系电话。旁站监理人员必须在预定时间前自行到达旁站现场，不得以任何理由延误。2 .旁站监理人员未到场时，项目不应开始作业，施工单位应及时与监理办取得联系，确认旁站监理人员到场时间。紧急情况下，施工单位可直接向总监理工程师报告，在取得总监理工程师的同意指令后开始作业。3 .旁站结束后，旁站监理人员当场准确、完整地做好旁站监理记录并签字,旁站监理各种原始资料必须妥善保存。旁站监理记录未经签认的，视为旁站无效,不得
10、进入下一道工序。七、旁站监理的主要工作内容1 .检查施工单位的施工或试验准备工作是否完成，施工设备、试验仪器是否齐备，使用材料是否经检验合格，安全技术措施是否到位或安全专项施工方案是否落实;2 .质检员、试验人员和专职安全员是否在岗,特殊工种人员是否持证上岗；3 .施工全过程是否按照规范、规程、技术标准和批准的施工图纸、施工组织设计进行，有否出现质量或安全问题；4 .试验全过程是否按照试验规程进行，有否出现异常情况；5 .及时发现和处理旁站过程中出现的质量、安全及环境问题；6 .如实做好旁站监理记录。附旁站监理记录表。7 .旁站监理记录的内容应包括：旁站监理项目名称，时间、工程地点、气候，旁站
11、开始、结束时间，施工人员、原材料情况、设备状况，旁站经过，发现或发生的有关问题及处理措施。旁站监理记录资料包括照片、摄像等记录。八、旁站过程中出现下列情况的，旁站监理人员应及时作出相应处理1 .当施工或操作过程出现异常情况时，应及时予以纠正或暂停作业，查明原因后再继续进行；若异常情况仍不消失，则应及时报告专业监理工程师并采取适当的应急措施；2 .当发现施工单位在施工、试验过程中有违反规范、规程的行为时，旁站监理人员有权责令施工单位立即整改；3 .当发现施工活动可能危害工程质量或安全时，应及时予以制止，并监督施工单位立即纠正，情况严重的及时报告专业监理工程师；4 .当发现存在重大工程质量、安全或
12、环境隐患，或发生了工程质量、安全或环境问题时应立即报告专业监理工程师或总监理工程师。九、施工单位有下列行为之一的，视为旁站无效。监理办应责令施工单位立即改正，不得进入下一道工序；造成损失的，自行承担责任：1 .未提交旁站监理申请或擅自提前作业导致全部或部分作业过程旁站监理不到位的；2 .不接受旁站监理人员或专业监理工程师监理指令的；3 .不服从监理办发出的整改或暂时停工指令的；4 .施工单位质检员和专职安全员不到位的。十、旁站监理的主要部位机电工程监理旁站工序/部位单位工程分部工程分项工程规定旁站工序机电工程1监控设施1.1车辆检测器首个线圈布设、控制机箱安装1.2气象检测器首个基础施工、首件
13、设备安装1.3闭路电视监视系统首个外场立柱基础施工、首个外场设备安装、首条视频电缆布放、室内设备以中心（分中心）为单位的安装1.4可变标志可变情报板、首个可变标志基础施工，首个可变标志外场安装1.5光、电缆线路开盘测试、前5条光、电缆布设施工、光缆接头和前5个电缆接头接续施工、接续测试、中继段测试1.6监控中心设备安装及软件调测设备平面位置确定,软件测试全过程1.7地图板拼装安装、调试1.8大屏幕投影系统屏幕拼接安装、调试1.9计算机监控软件与网络软件与网络测试全过程2通信设施2.1通信管道与光、电缆线路首段管道、首个人（手）孔井施工，开盘测试、前5条光、电缆布设施工、光缆接头和前5个电缆接头
14、接续施工、接续测试、中继段测试2.2光纤数字传输系统首站设备安装2.3程控数字交换系统首站设备安装2.4紧急电话系统首对外场单机安装和控制台安装2.5无线移动通信系统首站设备安装2.6通信电源首站设备安装3收费设施3.1入口车道设备首站车道设备安装3.2出口车道设备首站车道设备安装3.3收费站设备及软件首站收费设备安装3.4收费中心设备及软件中心设备安装3.5IC卡及发卡编码系统首站IC卡机安装3.6闭路电视监控系统首个外场立柱基础施工、首个外场设备安装、首条视频电缆布放、室内设备以中心（分中心）为单位的安装3.7内部有线对讲及紧急报警系统首站对讲分机、主机、报警设备安装3.8收费站内光、电缆
15、线路首站光、电缆布设3.9收费系统计算机网络首站收费计算机网络设备安装，测试全过程单位工程分部工程分项工程规定旁站工序机电工程4低压配电设施4.1中心（站）内低压配电设备首站低压配电设备安装,供电测试全过程4.2外场设备电力电缆前3条电力电缆敷设施工及前3个电力电缆接头、测试全过程5照明设施照明设施前3根低杆、高杆基础施工，前3根低、高杆安装，首站照明控制设备安装，测试全过程61；遂道机电设施6.1车辆检测器同1.16.2气象检测器同1.26.3闭路电视监视系统同1.36.4紧急电话系统首对隧道单机安装6.5环境检测设备首个控制箱、探头安装6.6报警与诱导设备首个控制箱、诱导设施安装6.7可变标志同1.46.8通风设施前2对风机安装6.9照明设施首个控制箱、前20个灯具安装6.10消防设施首个隧道系统设施安装和管道试压6.11本地控制器首
