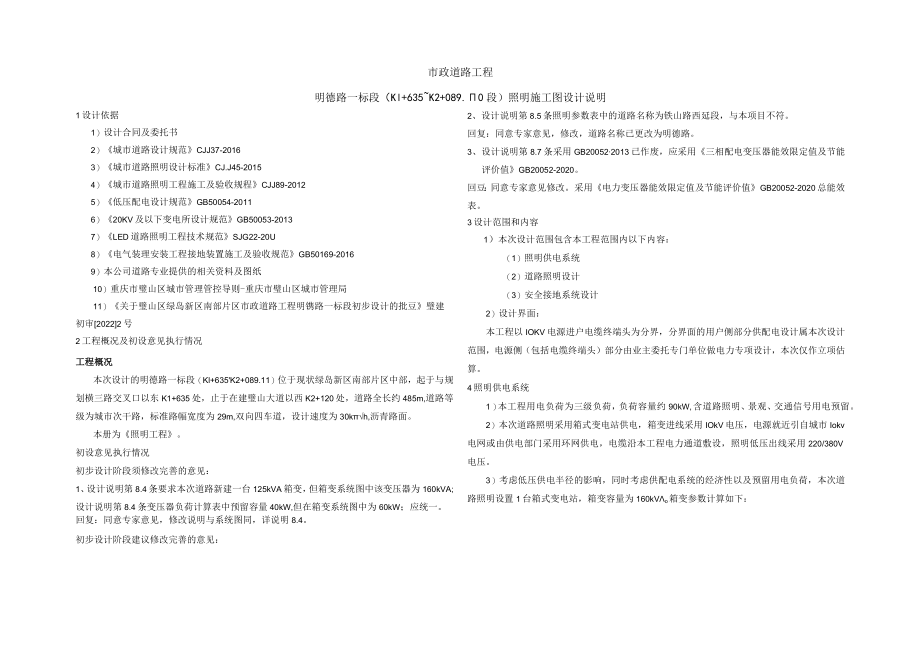

1、市政道路工程明德路一标段（Kl+635K2+089.0段）照明施工图设计说明1设计依据1）设计合同及委托书2）城市道路设计规范CJJ37-20163）城市道路照明设计标准CJ.J45-20154）城市道路照明工程施工及验收规程CJJ89-20125）低压配电设计规范GB50054-20116）20KV及以下变电所设计规范GB50053-20137）LED道路照明工程技术规范SJG22-20U8）电气装理安装工程接地装置施工及验收规范GB50169-20169）本公司道路专业提供的相关资料及图纸10）重庆市璧山区城市管理管控导则-重庆市璧山区城市管理局11）关于璧山区绿岛新区南部片区市政道路工程
2、明镌路一标段初步设计的批豆璧建初审20222号2工程概况及初设意见执行情况工程概况本次设计的明德路一标段（Kl+635K2+089.11）位于现状绿岛新区南部片区中部，起于与规划横三路交叉口以东K1+635处，止于在建璧山大道以西K2+120处，道路全长约485m,道路等级为城市次干路，标准路幅宽度为29m,双向四车道，设计速度为30kh,沥青路面。本册为照明工程。初设意见执行情况初步设计阶段须修改完善的意见：1、设计说明第8.4条要求本次道路新建一台125kVA箱变，但箱变系统图中该变压器为160kVA;设计说明第8.4条变压器负荷计算表中预留容量40kW,但在箱变系统图中为60kW；应统一
3、。2、设计说明第8.5条照明参数表中的道路名称为铁山路西延段，与本项目不符。回复：同意专家意见，修改，道路名称已更改为明德路。3、设计说明第8.7条采用GB200522013已作废，应采用三相配电变压器能效限定值及节能评价值GB20052-2020。回豆：同意专家意见修改。采用电力变压器能效限定值及节能评价值GB20052-2020总能效表。3设计范围和内容1）本次设计范围包含本工程范围内以下内容：（1）照明供电系统（2）道路照明设计（3）安全接地系统设计2）设计界面：本工程以IOKV电源进户电缆终端头为分界，分界面的用户侧部分供配电设计属本次设计范围，电源侧（包括电缆终端头）部分由业主委托专
4、门单位做电力专项设计，本次仅作立项估算。4照明供电系统1）本工程用电负荷为三级负荷，负荷容量约90kW,含道路照明、景观、交通信号用电预留。2）本次道路照明采用箱式变电站供电，箱变进线采用IOkV电压，电源就近引自城市Iokv电网或由供电部门采用环网供电，电缆沿本工程电力通道敷设，照明低压出线采用220/380V电压。3）考虑低压供电半径的影响，同时考虑供配电系统的经济性以及预留用电负荷，本次道路照明设置1台箱式变电站，箱变容量为160kVo箱变参数计算如下：回复：同意专家意见，修改说明与系统图同，详说明8.4。初步设计阶段建议修改完善的意见：表三:序号位置功率密度LPD,Wm2眩光TI(%)
5、环境比SRLPD规范LPD实际节能比例TI规范TI计算SR规范SR计算I明德路0.80.6321%10%7%0.50.55注:在满足标准规范对亮度、照度、亮度均匀度、照度均匀度、眩光要求的前提下，尽量降低单位面积功率密度，以响应国家对节能的宏观要求。2）、本工程照明采用LED光源，灯具布置如下：I）结合现状道路照明及片区路灯规划：本次道路照明采用单臂灯沿道路双侧对称布置，LED光源，灯具功率为150W,灯具安装高度为12m,灯具臂长1.5m,灯具仰角12,灯杆基础距离路缘石06m,间距在35米左右。道路交叉口或加宽路段适当缩短灯杆间距或加大灯具功率。2）道路照明灯具要求选用半截光型照明灯具，防
6、护等级要求不低于IP65；灯具效率要求不低于90%,LED光源显色指数RaN70,光源色温建议选用3400K（建议同片区光源颜色），光效大于120lmW,功率因数大于0.9,且灯具自带节能装置.3）灯杆采用亚光不锈钢、Q235A,内外热浸锌电喷塑，一次成型，无横向焊缝。灯具玻璃须采用钢化玻璃。4）每个灯具灯杆接线孔内加装一个熔断器：150W灯具加装4A熔丝，250W灯具加装6A熔丝，照明灯杆布置于道路外人行道内。5）道路灯具按全、半夜分组，灯具由道路照明智能控制器控制。可实现手动及自动控制，自动控制采用经纬仪时钟控制方式，半夜关闭部分灯具，实现节能运行。6）照明回路在箱变处留有接口，后期可接入

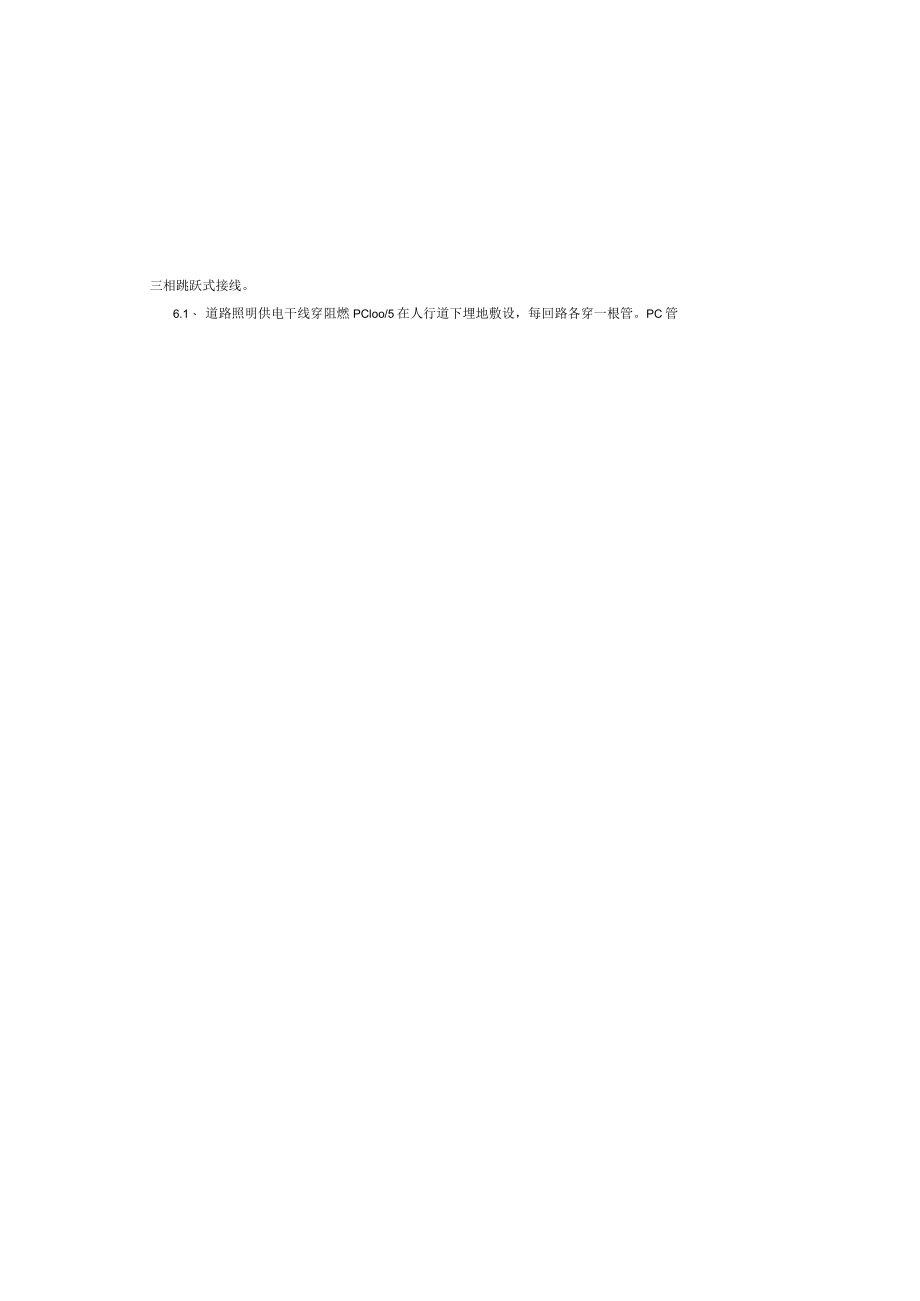

7、城市路灯“三遥”控制系统。7）灯具、灯杆的外观在满足功能性的前提下尽量与环境相协调，可采用具有一定装饰性的灯具。6管线敷设1）道路照明供电干线采用YJV-IkV阻燃单芯电缆，各灯杆处采用穿刺线夹分线，由供电干线引上至灯杆顶部灯具的分支线采用BVV-ZR-32.5的绝缘护套导线。为平衡三相负荷，灯具接线采用Ll、L2、L3、LkL2、L3三相跳跃式接线。6.1、 道路照明供电干线穿阻燃PCloo/5在人行道下埋地敷设，每回路各穿一根管。PC管用电设备类别设备安装容量Pe(kW)需要系数KX功率因数COSf计算负荷变压器容量Sb(kVA)负荷率有功功率Pjs(kW)无功功率Qjs(kVar)视在功
8、率SjS(kVA)照明用电5010.8550.024.255.6预留6010.860.030.050.0小计IIO110.066125.1同时系数0.9110.066125.1电容补偿补偿器总容量48补偿后110.015.5125.1变压器损耗0.960.94.6合计110.920.1113.116070%4)本次道路照明回路供电半径V700m,压降V5%,满足规范要求。5)无功补偿：本次道路采用LED光源，灯具功率因数要求不低于0.9；箱变处设置低压电容器组进行集中自动补偿，补偿后系统的功率因数达到0.9以上。6)供电系统按照不同用电性质(照明、广告等)实现低压集中计量方式。5道路照明设计D
9、根据城市道路照明设计标准(CJJ45-2015),道路部分照明参数计算如下：表二:位置道路等级平均亮度Lav.cdm2亮度总均匀度UO亮度纵向均匀度UL平均照度Eav,Lx照度均匀度UELav规范Lavil：!UO规范UO实际UL规范UL实际Eav规范Eav实际UE规范UE实际明德路次干路1.51.650.40.640.50.772023.30.40.597人行道-一-一一IO17-交汇区-一-一一5055-7.4照明管理和控制措施（1）本次设计光源采用高光通LED灯。要求LED灯光效不小于120E/W,灯具效率不低于90%。能效指标应符合国家现行有关能效标准的要求。2）通过采用智能控制器，加
10、强路灯电压的控制、路灯开关灯时间的精细管理和分级管理实现节能。（3）道路灯具按全、半夜分组，灯具由道路照明智能控制器控制，可实现手动及自动控制，自动控制采用经纬仪时钟控制方式，半夜关闭部分灯具，实现节能运行。经过调节后的快速路、主干路、次干路的平均照度不得低于IOlx,支路的平均照度不得低于81x07.5供电节能措施箱变低压设置集中无功补偿电容器组，提高功率因数。变压器位于负荷中心，三相负荷平衡，负载率合理、空载损耗小。配电变压器应选用D,ynll接线组别的低损耗、低噪音节能型产品，且所选配电变压器应满足电力变压器能效限定值及能效等级GB20052-2020中能效表。7.6其他节能措施（1）变
11、电站和各级配电箱设在负荷中心附近，减小配电线路长度、节省有色金属耗量和提高电压水平。（2）各变电站低压母线上采用集中电容补偿，大容量用电设备采用就地补偿，使IOkV侧功率因数不小于0.9,以降低无功损耗。（3）所有变配电设备均采用新型低能耗产品。（4）在满足标准规范对照度、均匀度、眩光、环境比要求的前提下，采用提高灯杆高度、采用大功率灯具（光效更高）、合理选择配光曲线等方式尽量降低单位面积功率密度，以响应国家对节能的宏观要求。8防雷、过电压保护以及安全接地系统8.1、 防雷及过电压保护措施与要求（1）对安装高度在15m以上或其他安装在高耸构筑物上的照明装置，按现行国家标准建筑物防宙设计规范GB
12、50057的规定配置避雷装置。（2）箱变进线端设置I级浪涌保护。8.2、 安全接地系统1）低压配电系统采用TN-S接地型式，N线与PE线在箱变中性点接地后完全分开。箱变中预留8#铁丝，便于穿线。管道过街处采用100/4（热镀锌钢管）再加混凝土包封敷设。照明管线在人行道下埋深不小于0.5m,在车行道及绿地下埋深不小于0.7m；在埋地管道中，预留I根管道以备交通控制和其他用电穿线用。电缆保护管不应有孔洞、裂健和明显的凹凸不平，内壁应光滑无毛刺。要求人行道下波纹管环刚度24kN车行道下钢管环刚度212kNmso2）在电缆保护管过街处，其两端均设置600X600防盗检查井（6孔及以下）或800X800
13、防盗检查井（6孔以上）；其余位理在每处灯杆旁均设置一个400X400防盗检查井，所有的电缆连接必须在检查井内完成，每个井内留05m电缆裕量，保护管内不得有电缆接头、扭结或破损。检查井雨水采用自然渗漏方式，其平面位置以大样图为准，“照明平面图”中不再标注。箱变出线处设800X800检查井，排水用PVC50的塑料管接入附近排水系统。3）灯杆基础置于原状土上，地基承载力同道路，如遇不良地质土层应进行地基处理。灯杆基础周围回填土应按道路人行道压实度要求处理，回填土密实度同道路。7节能措施7.1 光源、电器的选择：灯具效能标准及选择照明光源采用光效高、寿命长、功耗低、超宽环境适应温度的LED路灯：LED
