1、(15)低影响开发设施运行维护技术标准(DBJ50T-276-2017)；(16)海绵城市建设评价标准(GB/T51345-2018)；(17)城市道路与开发空间低影响开发雨水设施(图集号15MRIO5)；(18)重庆市海绵城市监测技术导则(试行)(2020.07):(19)低影响开发雨水系统设计标准DBJ50/T-292-2018；(20)海绵城市建设项目评价标准DBJ50T-365-202Oo2、工程概况及设计范围2.1工程概况景春支路位于高新区大健康产业园(巴福组团)，景春支路起于国胜二路，呈西东走向，沿线景春路、福敬路相交，止于景文路，设计等级为城市支路，设计速度为20kmh,设计全长
2、753.909m,工程计量范围是KO+O29253KO+167.464、K0+229.710-K0+727.592,计量长度为633.093m。2.2设计范围及内容本次设计景春支路道路人行道宽度4.25m,未设置绿化带，无条件采用生物滞留带设施。受道路条件限制，道路海绵城市设计仅考虑人行道透水铺装。3、初步设计批复及意见执行情况本项目暂无初步设计阶段意见。4、上位规划要求4.1年径流总量控制目标、污染物控制目标根据低影响开发雨水系统设计标准(DBJ50f-292-2018)中道路海绵城市控制指标进行设计。K设计依据及规范1.1 设计依据(1)业主的设计委托书和双方爷署的设计合同；(2)工程范围

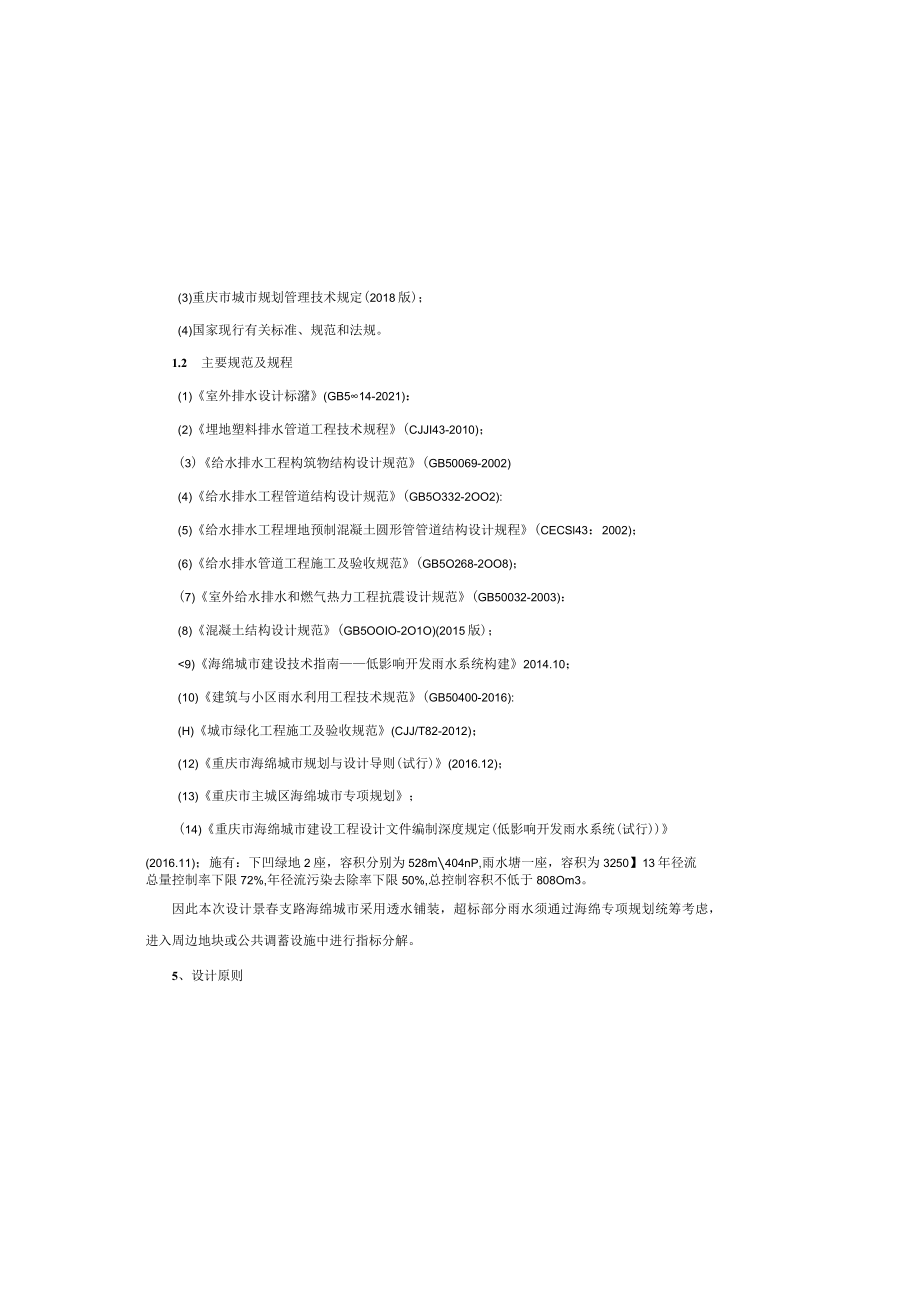

3、内的地形图(1：500)和现状管网探测资料：(3)重庆市城市规划管理技术规定(2018版)；(4)国家现行有关标准、规范和法规。1.2 主要规范及规程(1)室外排水设计标潴(GB514-2021)：(2)埋地塑料排水管道工程技术规程(CJJI43-2010)；(3)给水排水工程构筑物结构设计规范(GB50069-2002)(4)给水排水工程管道结构设计规范(GB5O332-2OO2):(5)给水排水工程埋地预制混凝土圆形管管道结构设计规程(CECSl43：2002)；(6)给水排水管道工程施工及验收规范(GB5O268-2OO8)；(7)室外给水排水和燃气热力工程抗震设计规范(GB50032-
4、2003)：(8)混凝土结构设计规范(GB5OOIO-2O1O)(2015版)；9)海绵城市建设技术指南低影响开发雨水系统构建2014.10；(10)建筑与小区雨水利用工程技术规范(GB50400-2016):(H)城市绿化工程施工及验收规范(CJJ/T82-2012)；(12)重庆市海绵城市规划与设计导则(试行)(2016.12)；(13)重庆市主城区海绵城市专项规划；(14)重庆市海绵城市建设工程设计文件编制深度规定(低影响开发雨水系统(试行)(2016.11)；施有：下凹绿地2座，容积分别为528m404nP,雨水塘一座，容积为3250】13年径流总量控制率下限72%,年径流污染去除率下

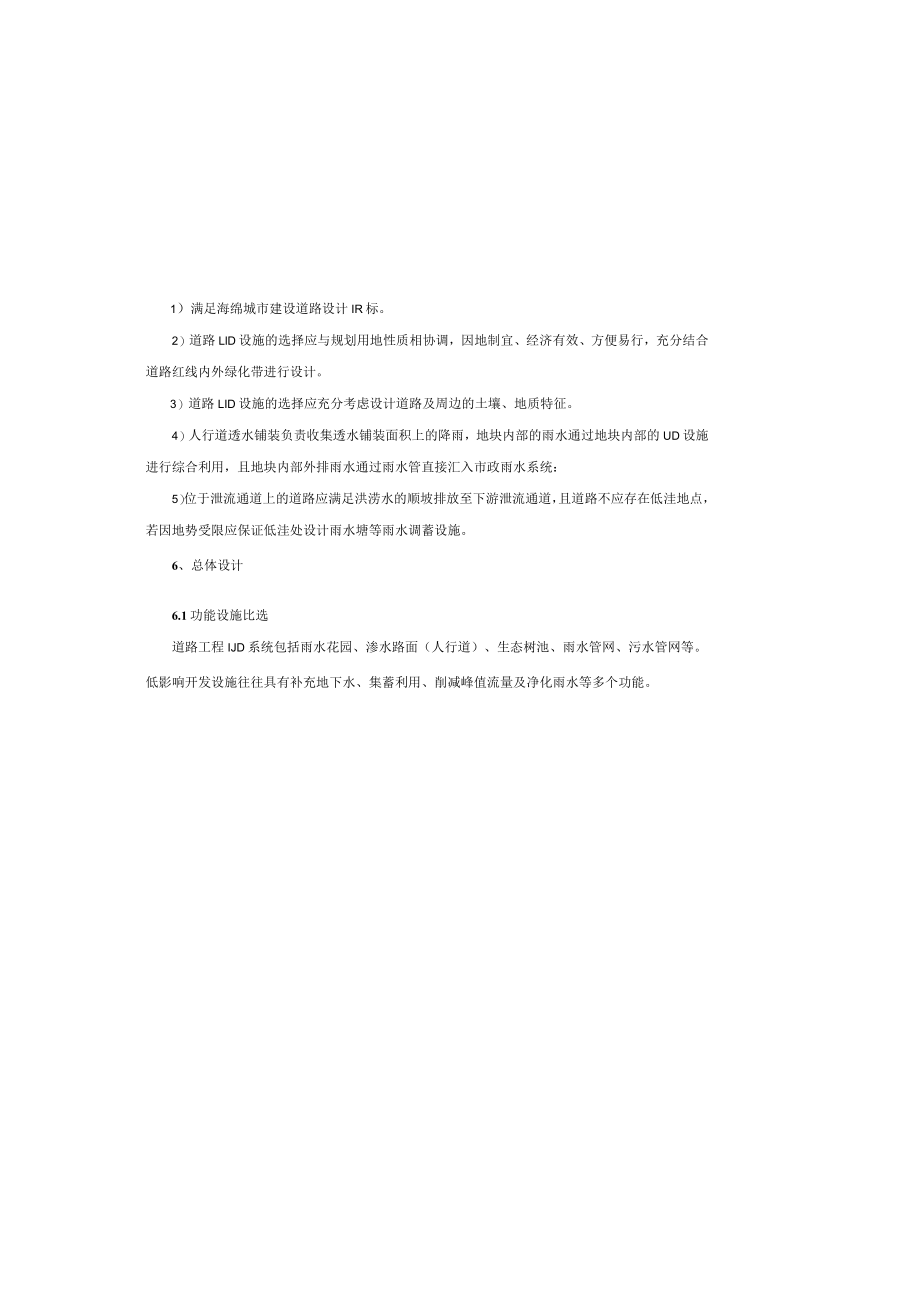

5、限50%,总控制容积不低于808Om3。因此本次设计景春支路海绵城市采用透水铺装，超标部分雨水须通过海绵专项规划统筹考虑，进入周边地块或公共调蓄设施中进行指标分解。5、设计原则1）满足海绵城市建设道路设计IR标。2）道路LlD设施的选择应与规划用地性质相协调，因地制宜、经济有效、方便易行，充分结合道路红线内外绿化带进行设计。3）道路LID设施的选择应充分考虑设计道路及周边的土壤、地质特征。4）人行道透水铺装负责收集透水铺装面积上的降雨，地块内部的雨水通过地块内部的UD设施进行综合利用，且地块内部外排雨水通过雨水管直接汇入市政雨水系统：5）位于泄流通道上的道路应满足洪涝水的顺坡排放至下游泄流通道
6、，且道路不应存在低洼地点，若因地势受限应保证低洼处设计雨水塘等雨水调蓄设施。6、总体设计6.1功能设施比选道路工程IJD系统包括雨水花园、渗水路面（人行道）、生态树池、雨水管网、污水管网等。低影响开发设施往往具有补充地下水、集蓄利用、削减峰值流量及净化雨水等多个功能。1）设计标准表1规划用地年径流总量控制率和年径流污染去除率指标表用地类型年径流总量控制率（%）年径流污染去除率（）居住用地绿地率V3O30绿地率V3535绿地率50707580公共管理与公共服务用地绿地率V303%绿地率3535球地率50707580商业服务业设施用地绿地率1515v绿地率506570工业用地6550物流仓储用地6
7、550道路路恻带宽度比V3030路恻带宽度比V4040路停带宽度比50657075交通设施用地7050公用设施用地7050绿地与广场用地8050注：路侧带是指城市道路行车道两停的人行道，绿带，公用设淹带等的统称，路恻带宽度指道路两恻路侧带的总和，路侧带宽度比是指路侧带窕度占道路红线宽度的比例“2）规划总体控制指标计算根据道路标准横断面图，景春支路路侧带宽度比为53%则规划年径流总量控制率275%,规划年径流污染去除率250乐4.2上位规划条件、本项目所在排水分区根据主城区海绵城市专项规划，本次设计道路属于大溪河流域三分区，三分区公共海绵设单项设施功能控制目标处置方式经济性污染物去除率(以SS计
8、，%)景观效果集蓄利雨水补充地下水削减峰值流hi净化IiJ水转输流总量流峰值径流污染分相对集中建造费用雄护费用雨水雄OO低低80-90调节塘OOOO高中一般调节池OOOOOON1高中转输型植草沟O0O低低35-90一股干式植草沟OO*O、低低35-90好湿式植草沟OO0OO中低好渗管保O0OO中中35-70植被线冲带OO0OO低低50-75一股初期雨水奔流设施OOOO低中40-60人工土壤港滋OOOO高中75-95好注：1强一较强。弱或很小:2SS去除率数据来自美国流域保护中心(Cen【erFoiAwiershedPmteciion.CWP)的研究数据。单项设施功能控制目标处置经济性污染物去除
9、率（以SS计，%）景观效果集蓄利用雨水补充地下4削减峰但流状；1-化雨水转输径流总量径流峰III径流污染分散相对集中建造费用雒护费用透水破铺装OOOO低低80-90透水水泥混凝土OOOA中80-90透水湖青混凝土OOO高中80-90绿色屋顶OOOOOC*一高中70-80好下沉式叙地OOOOO低低一般筒易型生物滞留设施O.O低低好史杂型生物滞留设施OO中低70-95好渗透塘O.OO中中70-80一般港井OOOO低低湿塘OOOO高中50-80好雨水湿地OOA中50-80好蓄水池OO高中80-90技术类型单项设施用地类型(按主要功能)建筑与小区城市道路绿地与广场城市水系涛管煤O截污净化技术植被缓冲带
10、初期雨水奔流设施*O人工土壤渗泄O注：直选用可选用。不宜选用。道路LID设施的主要功能依次是削减初期雨水径流污染、降低雨水径流峰值、减少径流产量，本次设计景春支路道路人行道宽度4.25m,未设置绿化带，无条件采用生物滞留带设施。受道路条件限制，道路海绵城市设计仅考虑人行道透水铺装。6.2 设计计算根据道路及人行道铺装设计，本项目下垫面分析结果如下：表4综合雨量径流系数计算表地面类型沥吉路面(车行道)透水铺装地面(人行道)综合雨量径流系数面积(W)538656670.49雨量流量系数0.850.15表5年径流总量控制率及年径流污染物去除率计算表分区分区设施类型眼务面枳(m:)年有效径流总量控制率
11、(%)年径流总量控制率(%)年平均污染物去除率(%)景春支路分区一人行道透水铺装17628553.542.8不受控硬质下垫面10370分区二人行道透水铺装39058540.232.2表3各类用地中低影响开发设施选用一览表技术类型（按主要功能）单项设施用地类型建筑与小区城市道路绿地与广场城市水系渗透技术透水砖铺装透水水泥混凝土透水沥青混凝土绿色屋顶OOO下沉式绿地简易型生物滞留设施复杂型生物滞留设施渗透塘O漆井O储存技术湿塘雨水湿地蓄水池OO雨水罐OOO调节技术调节塘调节池O转输技术转输型植草沟干式植草沟湿式植草沟横缝直顺度：WIOmm2）材料要求透水水泥混凝土路面采用预拌混凝土，不得现场搅拌水泥混凝土,其原材料及混合料的质量要求、生产及
