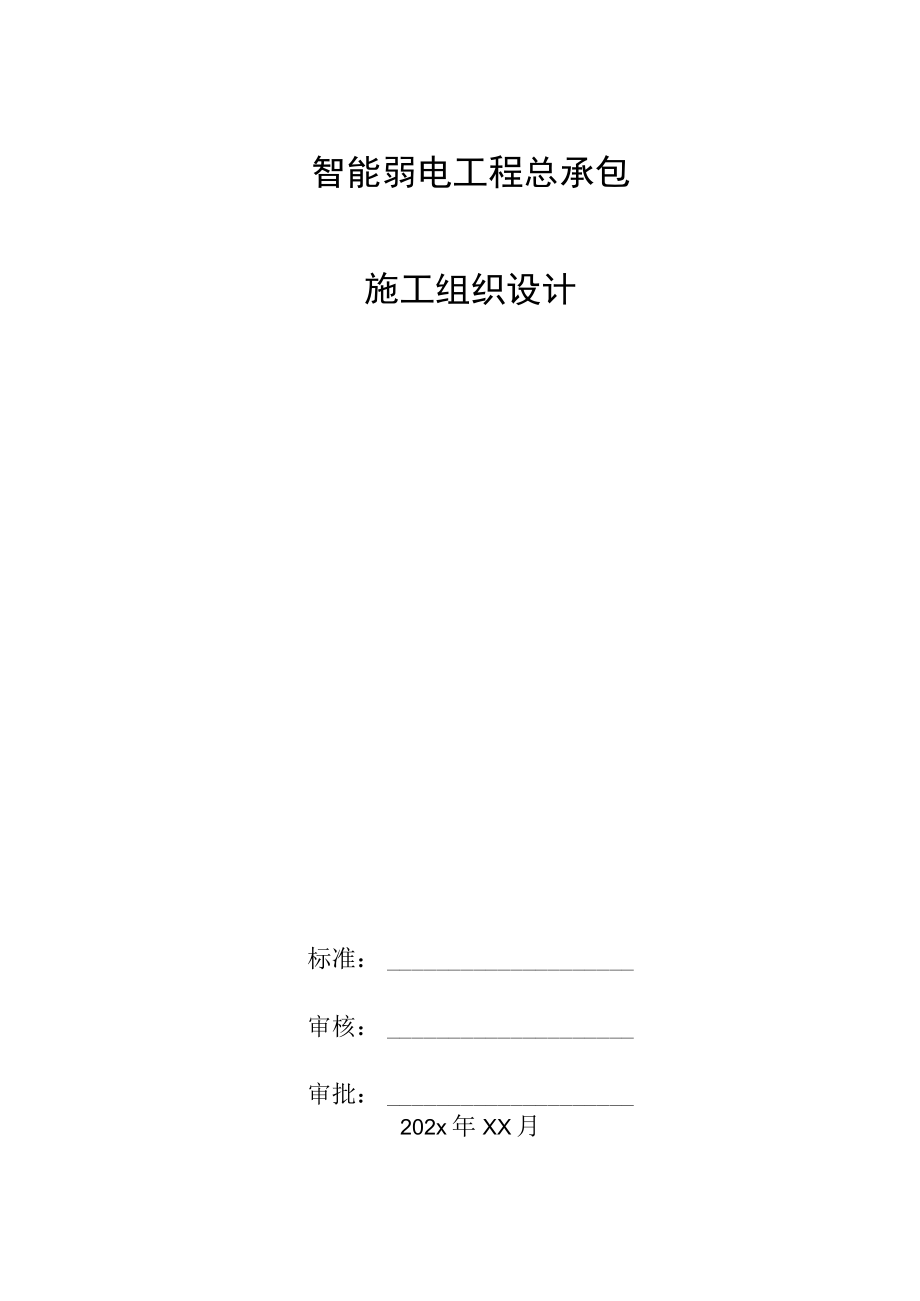

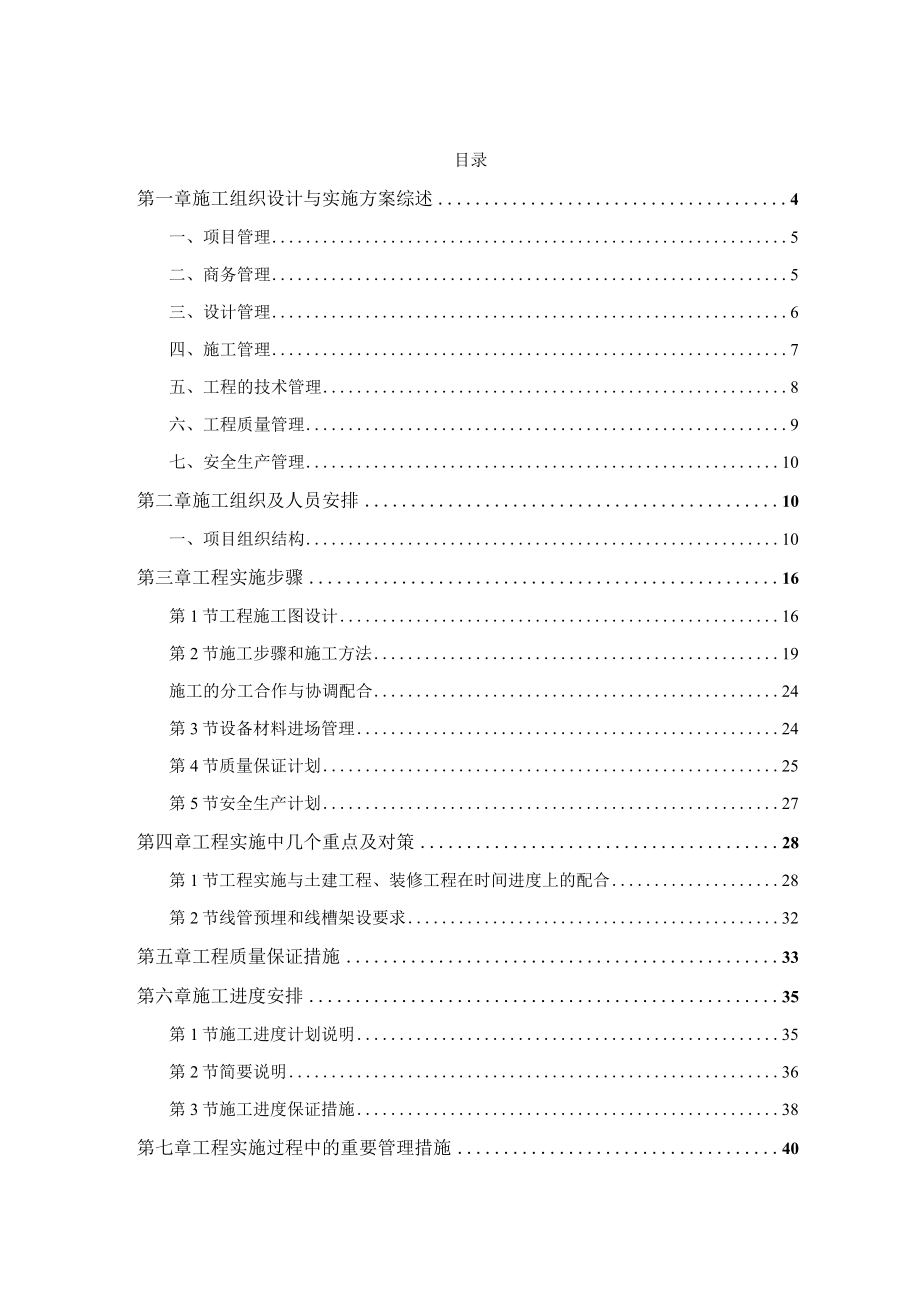

1、智能弱电工程总承包施工组织设计标准:审核:审批:202x年XX月目录第一章施工组织设计与实施方案综述4一、项目管理5二、商务管理5三、设计管理6四、施工管理7五、工程的技术管理8六、工程质量管理9七、安全生产管理10第二章施工组织及人员安排10一、项目组织结构10第三章工程实施步骤16第1节工程施工图设计16第2节施工步骤和施工方法19施工的分工合作与协调配合24第3节设备材料进场管理24第4节质量保证计划25第5节安全生产计划27第四章工程实施中几个重点及对策28第1节工程实施与土建工程、装修工程在时间进度上的配合28第2节线管预埋和线槽架设要求32第五章工程质量保证措施33第六章施工进度安

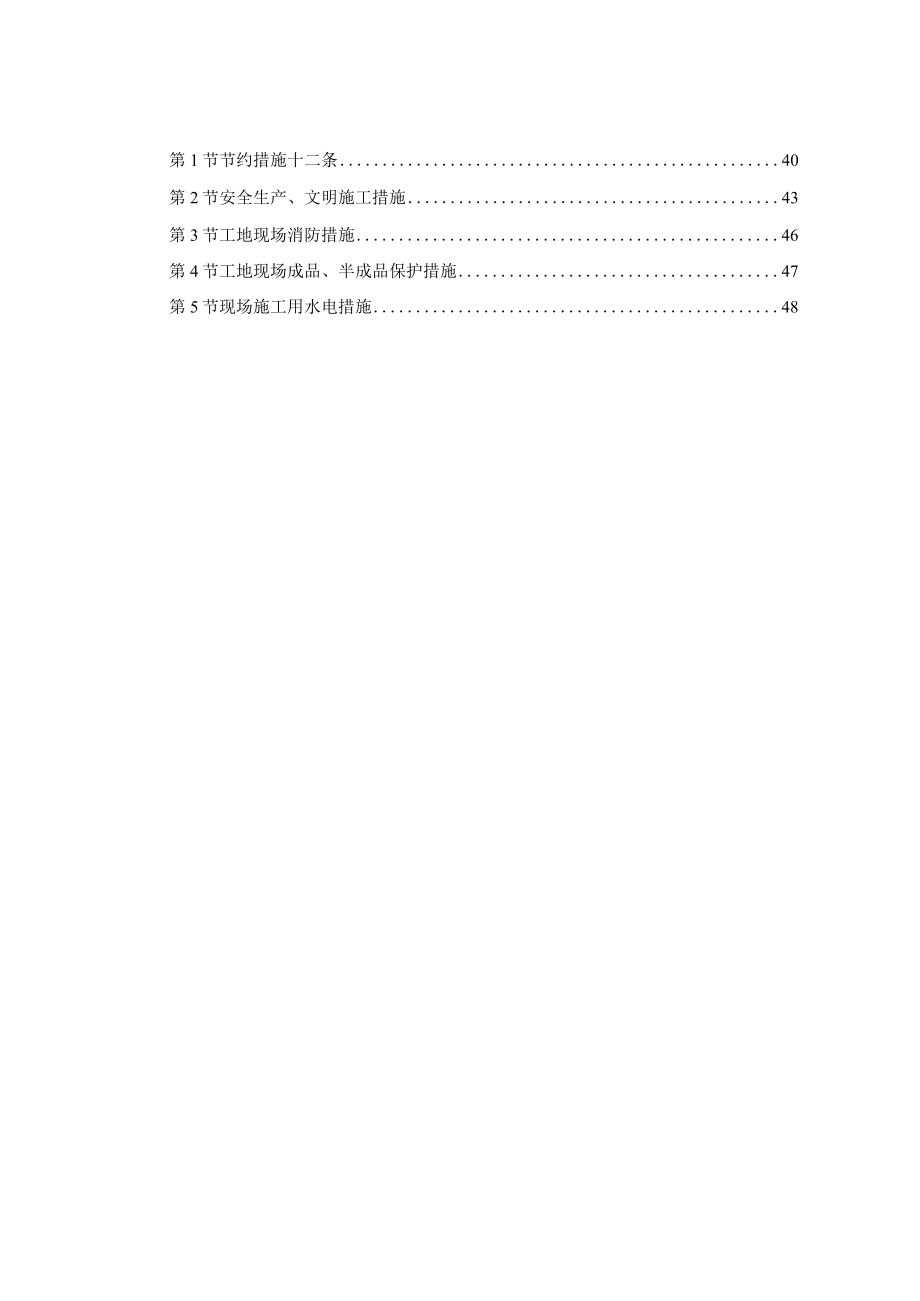

2、排35第1节施工进度计划说明35第2节简要说明36第3节施工进度保证措施38第七章工程实施过程中的重要管理措施40第1节节约措施十二条40第2节安全生产、文明施工措施43第3节工地现场消防措施46第4节工地现场成品、半成品保护措施47第5节现场施工用水电措施48第一章施工组织设计与实施方案综述工程组织实施是整个项目建设成败的关键,在项目开展前制定出一个切实可行的方案,实现高质量的安全生产,才能向用户提供一个符合现在需求的质量优良的系统,更应为未来的维护和升级提供最大的便利、尽量节约资金。智能弱电总包系统的系统工程实施是一个综合性很强的协调管理工作,其核心是行之有效的管理。江森自控公司与怡海公司
3、作为定位BMS系统集成工程设计和项目管理商,拥有IS09001认证,引进国际先进的SlXSIGMA管理理念,坚持“以人为本、共同发展”的企业理念,经过多年来实际工程的磨练,培养并且引进了一批成熟的技术设计人员和项目管理人员群。同时,不断探索工程实施的模式,组建整体作战的“联合舰队”,实现了将由本公司自己设计、自己工程安装的身体力行的工程模式转变为不断加强自身技术实力、质量保证体系和向外输出项目管理模式的头脑智慧型的模式,以控制项目成本、灵活整合组织,以江森与怡海的管理理念融合各个专业的项目施工队伍,在充分发挥双方资源的同时,大力开发社会资源优势,极大提高了承接大型项目的能力。现将有关我司工程管
4、理的主要内容作一介绍:一、项目管理在项目实施过程中,一方面需要与建设单位、各个专业施工单位进行协调,另一方面还要制定出最佳的工程进度计划,控制进度、监督质量、搞好安全生产。在不同工程阶段下资源的配置、组织与协调、质量安全生产是我公司在项目管理中的重点:人力、财力、物力资源的调配设计、施工、服务环节的进度监管设计、施工、服务环节的质监管设计、施工、服务环节的安全监管对遵守法律法规的管理二、商务管理取得智能弱电总包合同以后,需要及时确定选择合格的设备材料供应厂商并且向其发出定单;合格的产品、充足的供给、及时的货期是商务管理的核心。总包合同、商品定单等文件的管理设备供应商的制度商品货期的制定与控制三
5、、设计管理工程的深化设计好与坏是取得一个优良工程的前提。通过与建设单位、设计单位的沟通,对用户需求进行分析,理解设计单位的设计思想、了解用户的实际需求,才能做出用户满意的深化设计方案。我公司将派出富有经验的专业技术工程师小组来完成深化设计,邀请专家顾问组成会审小组对各个系统与集成方案进行评议。在弱电系统工程设计中,坚决执行和贯彻国家、行业的技术标准及规范,遵照华为标书的要求进行深化设计:技术标准和规范的建档系统设计说明文档系统设计图纸系统施工图纸系统软件设计与组态文档四、施工管理在施工过程中,除了要求施工和技术符合规范以外,其中也涉及其他专业的管理内容,工程的施工管理之所以必不可少,关键在于它
6、的协调和组织的作用,我公司将会采取有效的措施在以下几个方面切实作好施工管理工作:工程的资格管理(单位资质、人员资格、工具合格)设备材料的管理(材料审批、骗收制度、仓库管理)施工的进度管理(进度计划、进度执行)施工的质管理(验收制度、成品保护)施工的安全管理施工的界面管理施工的组织管理工程的文档管理五、工程的技术管理工程的技术管理贯穿整个工程施工的全过程,我公司将派出富有经验的专业技术工程师参加工程的技术督导。执行和贯彻国家、行业的技术标准及规范,严格按照智能弱电系统工程设计的要求施工。在提供设备、线材规格、安装要求、对线记录、调试工艺、验收标准等一系列方面进行技术监督和行之有效的管理,其管理内
7、容重申如下:技术标准和规范的管理安装工艺的指导与管理调试作业与管理六、工程质量管理工程质量管理是我司各项工地工作的综合反映,我司将会在实际施工中作好以下几个质量环节,确实作好质量控制、质量检验和质量评定:施工图的规范化和制图的质标准管线施工的质要求和监督配线的质要求和监督配线施工的质要求和监督调试大纲的审核、实施及质监督系统运行时的参数统计和质量分析系统验收的步骤和方法系统验收的质标准系统操作与运行管理的规范要求10、系统的保养和维修的规范和要求11、年检的记录和系统运行总结七、安全生产管理安全生产管理是工程保质保量、如期完工所必不可少的,我方将会在实际施工中作好以下几个安全生产环节,确实作好
8、安全生产控制、检查:进入工地的人员安全仓储设备的安全保管安装设备的成品保护第二章施工组织及人员安排一、项目组织结构1、项目经理职责负责整个项目的日常管理与资源调配,推进项目的进行,解决各种紧急事件,公司决定抽调最精干、具有丰富工程经验的、组织实施过类似大型集成系统工程的高级工程管理人员担任,采用项目经理负责制,有绝对权利可以调配本工程现场人力、物力、财力、合伙施工队和优先使用公司其他工程范畴的资源,保证工程保质保量按时完成。具体人员:(详见商务标-参见本项目技术人员一览表)其具体职责是:前期准备阶段:分析工程现实,编制具体的工程预算案提交指挥部审核批准后执行,提交进货计划表、人力资源计划及施工
9、进度计划表,向现场管理、施工技术人员和工程队下发任务职责书,并组织培训和项目交底,确立项目奖惩办法;组建现场工地办公室和相关管理程序及技术档案体系。在施工设计阶段:配合甲方及弱电总包组织弱电系统方案设计审查会;遵守国家有关设计规程、规范;主持制定系统施工设计方案,制定专业施工设计资料交付文件格式,配合甲方组织系统施工设计图会审,审查管线图和安装图。施工阶段:配合甲方组织弱电系统施工协调会;制定施工工程管理制度;参加工程例会,及时处理相关事务;配合工程监理,协调施工:向甲方工程代表和指挥部提交工程月、周报和工程进度报告,申请工程进度款;管理协调施工与相关施工单位关系;紧急事件无法处理则与公司指挥
10、部沟通,及时处理相关事务;审核施工队的施工进度,批准其相关工程进度款;执行工程预算及项目奖惩办法,签署工程月、周工地报告,检查和评估现场各部门的工作任务和业绩,召集内部工地现场例会。联机调试:配合甲方和工程监理,组织验收。售后服务阶段:负责售后服务的计划和措施的跟踪、落实。2、副项目经理负责日常管理与资源调配,推进各子系统的进度,解决各种紧急事件,协助项目经理调配本系统现场人力、物力、财力、施工队保证该系统保质保量按时完成。具体人员:(详见商务标参加本项目技术人员一览表)其具体职责是:前期准备阶段:分析系统现实,编制工程预算案提交项目经理,提交该系统进货计划表、人力资源计划及施工进度计划表,并
11、组织系统培训和项目交底;参与组建现场工地办公室和相关管理程序及技术档案体系。在施工设计阶段:配合项目经理组织系统方案设计审查会;遵守国家有关设计规程、规范;主持制定系统施工设计方案,制定专业施工设计资料交付文件格式,配合项目经理组织系统施工设计图会审,审查管线图和安装图。施工阶段:配合项目经理组织弱电系统施工协调会;制定系统施工工程管理制度;参加工程例会,及时处理相关事务;配合项目经理协调系统施工;向项目经理提交工程月、周报和工程进度报告,申请工程进度款;管理协调系统施工与相关施工单位关系;紧急事件无法处理则与项目经理沟通,及时处理相关事务;审核施工队的施工进度,批准其相关工程进度款;执行工程
12、预算及项目奖惩办法,签署工程月、周工地报告,检查和评估现场各部门的工作任务和业绩,召集内部工地现场例会。联机调试:配合项目经理,组织系统验收。3、工程实施的人力资源初步计划从整个施工程序上来看,基本上分为五个阶段:系统深化设计、隐弊工程施工及验收、线路铺设、设备安装与配线、调试开通等。要求在各个施工过程中,根据土建、水电、暖通、空调等相关专业的进展情况,合理安排劳力和技术力量的配置,做到相对固定又灵活调配,在保证工程质量和工期的前提下,要尽量做到统一,避免重复作业,力争一次性施工,周密计划,节约用工。其人力资源初步计划如下,但须说明的一点,人力资源计划是不断随着工程情况的进展和变化而改变的,项
13、目部进入现场后必须对人力资源计划有前瞻性,提前向项目指挥部提出计划,由项目指挥部统一调配。系统工程师:每个系统配置1人,任务是,完成系统深化设计、指导设备安装与配线、完成系统组态、进行系统调试运行开通、组织人员培训等。施工工长:每个系统配置1人,任务是,完成预留管槽的验收、隐弊工程施工及验收、设备安装与配线、协助系统调试运行开通等,由资深施工人员担任,一般由我方合作人派出,负责具体的施工带队工作。施工员:负责系统布线、拉线、线缆端接及设备安装等工作,向系统施工工长报告。BMS系统配置2人BAS系统配置10人PDS系统配置15人CCTV系统配置6人k通系统配置5人CATV系统配置5人机房系统配置
14、20人通信系统配置5人质检员:配置1人,任务是,验收预留管槽、确认施工工具的合格、组织验收隐弊工程、检察设备安装与配线、监督系统调试运行开通等,属于质量安全生产组成员。安检员:配置1人,任务是,进场人员安全检查与管理,仓储材料设备的安全监督,现场安装设备的成品保护监督等,属于质量安全生产组成员。4、工程实施过程中紧急事件处理策略在工程安装期间,我司将委派现场项目经理、副项目经理、现场技术人员常驻工地,进行安装与工程管理工作,工地各方如有问题,可向他们提出,现场主管人员会根据实际情况,按照公司项目管理程序中快速反应机制规定尽快予以解决,在一小时内以书面形式答复处理情况,如发生某些紧急工地问题或我
15、司现场管理人员处理不当,可按上述公布电话向我司指挥部投诉,紧急事件和投诉联络人会第一时间通知指挥部主管人员,要求协助,尽快不迟于八小时予以处理。在售后服务期间,当我司紧急事件和投诉联络人收到报告后,会第一时间通知指挥部主管人员,委派相关工程师尽快赶到现场,协助操作人员解决有关问题,务求所有问题在最短的时间内得到解答。我司对紧急事故的正常反应时间为四小时。第三章工程实施步骤第1节工程施工图设计1、工程深化设计要求在工程前期,首先应做好工程施工图的设计工作。工程图设计是将系统初步设计和实施方案中的软硬件配置、系统功能要求作细致全面的技术分析和工程参数计算,取得确切的技术数据以后,再绘制在施工平面安装图上,我司提供的弱电系统施工图具体包括如下内容:图纸目录工程全称,图号,设计阶段,日期。图纸名称,图号,规格,页数。(1)系统原理图(2)工艺流程控制原理图(3)设备平面布置与管线走向图(4)盘柜接线原理图(5)现场设备安装原理图(6)程序流程图2)设备设计说明书设计依据,遵循规范,管线号说明,其它需要统一要说
