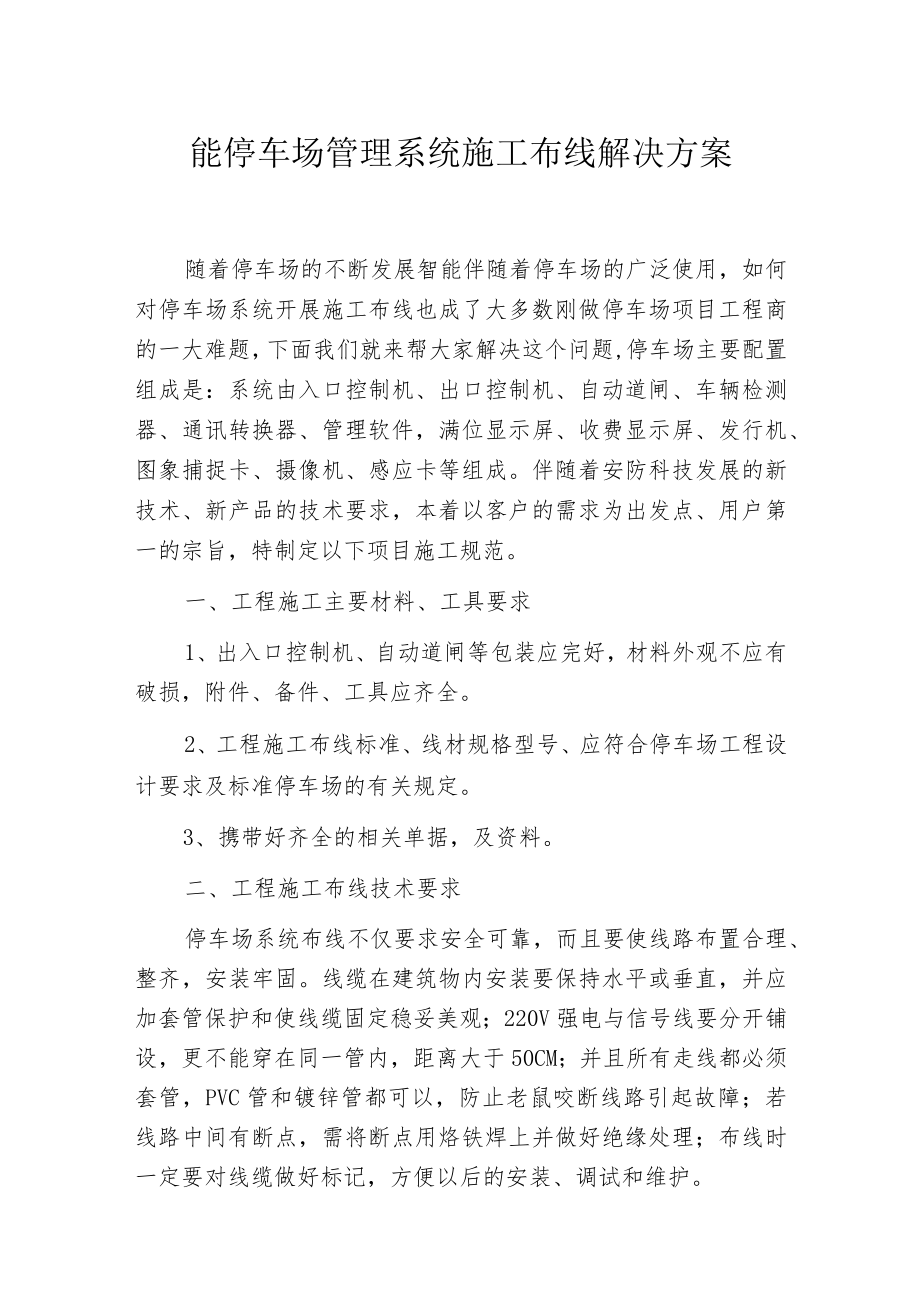

1、能停车场管理系统施工布线解决方案随着停车场的不断发展智能伴随着停车场的广泛使用，如何对停车场系统开展施工布线也成了大多数刚做停车场项目工程商的一大难题，下面我们就来帮大家解决这个问题,停车场主要配置组成是：系统由入口控制机、出口控制机、自动道闸、车辆检测器、通讯转换器、管理软件，满位显示屏、收费显示屏、发行机、图象捕捉卡、摄像机、感应卡等组成。伴随着安防科技发展的新技术、新产品的技术要求，本着以客户的需求为出发点、用户第一的宗旨，特制定以下项目施工规范。一、工程施工主要材料、工具要求1、出入口控制机、自动道闸等包装应完好，材料外观不应有破损，附件、备件、工具应齐全。2、工程施工布线标准、线材规

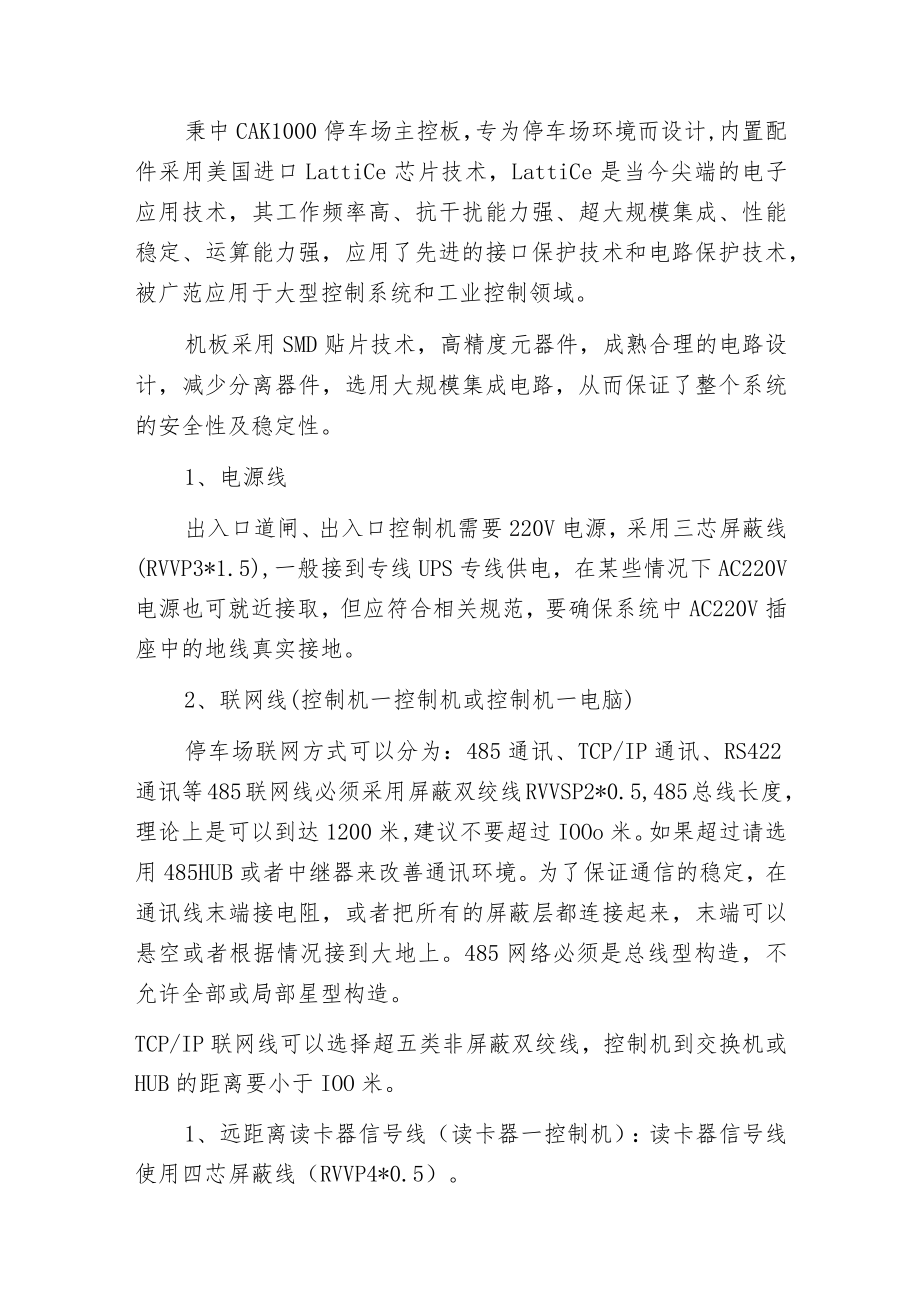

2、格型号、应符合停车场工程设计要求及标准停车场的有关规定。3、携带好齐全的相关单据，及资料。二、工程施工布线技术要求停车场系统布线不仅要求安全可靠，而且要使线路布置合理、整齐，安装牢固。线缆在建筑物内安装要保持水平或垂直，并应加套管保护和使线缆固定稳妥美观；220V强电与信号线要分开铺设，更不能穿在同一管内，距离大于50CM；并且所有走线都必须套管，PVC管和镀锌管都可以，防止老鼠咬断线路引起故障；若线路中间有断点，需将断点用烙铁焊上并做好绝缘处理；布线时一定要对线缆做好标记，方便以后的安装、调试和维护。秉中CAK1000停车场主控板，专为停车场环境而设计,内置配件采用美国进口LattiCe芯片
3、技术，LattiCe是当今尖端的电子应用技术，其工作频率高、抗干扰能力强、超大规模集成、性能稳定、运算能力强，应用了先进的接口保护技术和电路保护技术，被广范应用于大型控制系统和工业控制领域。机板采用SMD贴片技术，高精度元器件，成熟合理的电路设计，减少分离器件，选用大规模集成电路，从而保证了整个系统的安全性及稳定性。1、电源线出入口道闸、出入口控制机需要220V电源，采用三芯屏蔽线(RVVP3*1.5),一般接到专线UPS专线供电，在某些情况下AC220V电源也可就近接取，但应符合相关规范，要确保系统中AC220V插座中的地线真实接地。2、联网线(控制机一控制机或控制机一电脑)停车场联网方式可
4、以分为：485通讯、TCP/IP通讯、RS422通讯等485联网线必须采用屏蔽双绞线RVVSP2*0.5,485总线长度，理论上是可以到达1200米,建议不要超过IOOo米。如果超过请选用485HUB或者中继器来改善通讯环境。为了保证通信的稳定，在通讯线末端接电阻，或者把所有的屏蔽层都连接起来，末端可以悬空或者根据情况接到大地上。485网络必须是总线型构造，不允许全部或局部星型构造。TCP/IP联网线可以选择超五类非屏蔽双绞线，控制机到交换机或HUB的距离要小于IOO米。1、远距离读卡器信号线（读卡器一控制机）：读卡器信号线使用四芯屏蔽线（RVVP4*0.5）。2、按钮线（管理室按钮一道闸）：

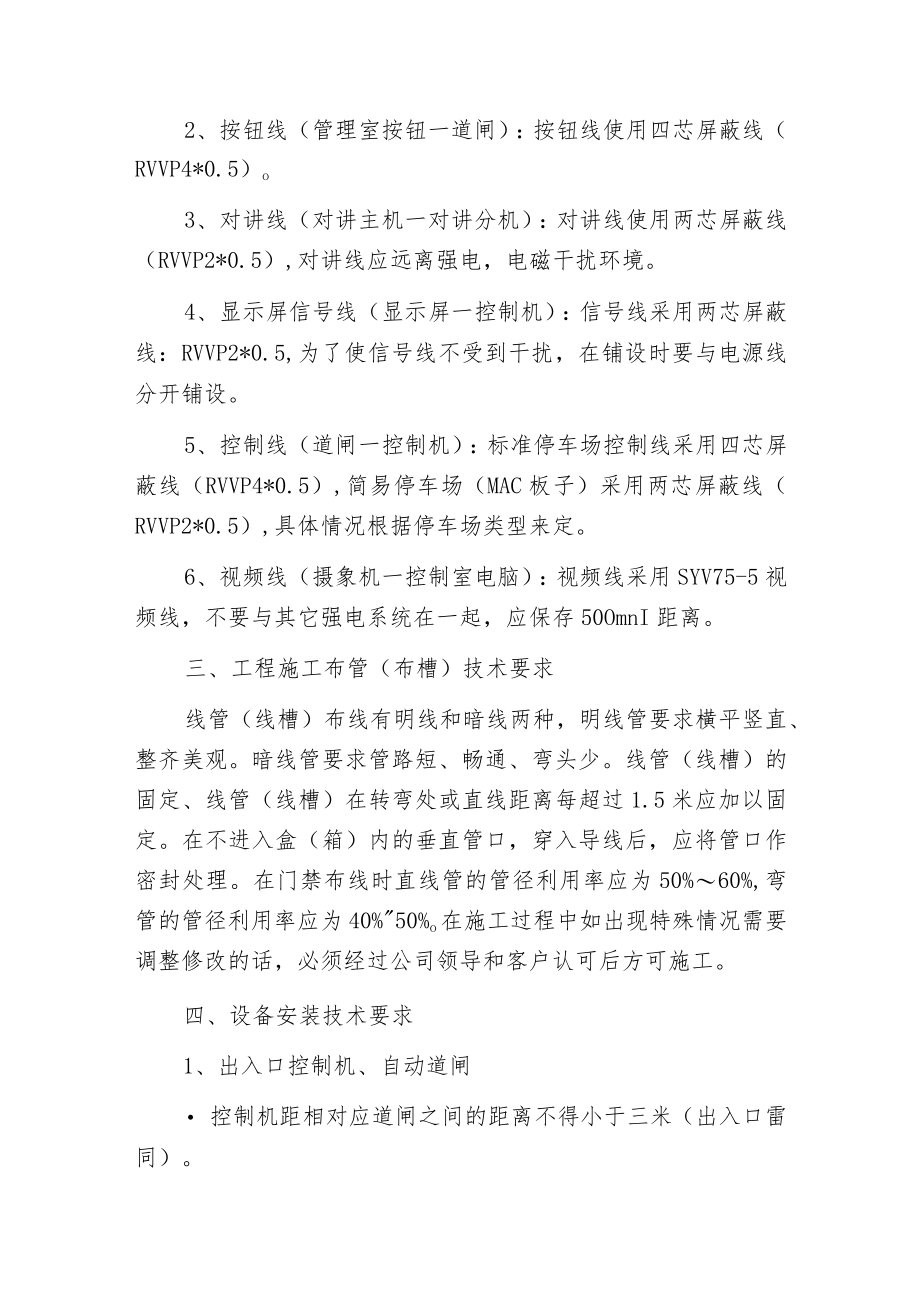

5、按钮线使用四芯屏蔽线（RVVP4*0.5）o3、对讲线（对讲主机一对讲分机）：对讲线使用两芯屏蔽线（RVVP2*0.5）,对讲线应远离强电，电磁干扰环境。4、显示屏信号线（显示屏一控制机）：信号线采用两芯屏蔽线：RVVP2*0.5,为了使信号线不受到干扰，在铺设时要与电源线分开铺设。5、控制线（道闸一控制机）：标准停车场控制线采用四芯屏蔽线（RVVP4*0.5）,简易停车场（MAC板子）采用两芯屏蔽线（RVVP2*0.5）,具体情况根据停车场类型来定。6、视频线（摄象机一控制室电脑）：视频线采用SYV75-5视频线，不要与其它强电系统在一起，应保存50OmnI距离。三、工程施工布管（布槽）技术
6、要求线管（线槽）布线有明线和暗线两种，明线管要求横平竖直、整齐美观。暗线管要求管路短、畅通、弯头少。线管（线槽）的固定、线管（线槽）在转弯处或直线距离每超过1.5米应加以固定。在不进入盒（箱）内的垂直管口，穿入导线后，应将管口作密封处理。在门禁布线时直线管的管径利用率应为50%60%,弯管的管径利用率应为40%50%o在施工过程中如出现特殊情况需要调整修改的话，必须经过公司领导和客户认可后方可施工。四、设备安装技术要求1、出入口控制机、自动道闸 控制机距相对应道闸之间的距离不得小于三米（出入口雷同）。 设备应垂直于水平地面，倾斜角度不大于1。 箱底与地面接触严密，间隙出用水泥抹平密封。 箱体不
7、应超出车道线，最小距车道边缘5厘米。- 设备固定要牢固，不存在摇晃的情况，并应该在抵受100kgs冲力时设备不移位不松动。 入口控制机应安装于车辆前进方向的左侧，便司机从车辆左侧窗口读卡。2、显示屏 显示屏应垂直于水平地面，倾斜角度不大于loo固定于司机容易看到并易于倒车的位置。3、道闸控制按钮 道闸控制按钮安装在人员方便操作的地方，具体情况根据现场来操作。五、地感线圈技术要求1、线圈材料：标准中0.75耐高温镀锡线。2、周围50公分范围内不能有大量的金属，如井盖、雨水沟盖板等。3、周围1米范围内不能有超过220V的供电线路。4、作多个线圈时，线圈与线圈之间的距离要大于2米，否则会互相干扰。5
8、、标准3米宽马路，地感线圈的尺寸为2米长1米宽，角上做45。、20厘米长的切角。如下列图：6、线圈与马路边的距离在50厘米左右，线圈为垂直叠加绕38圈，总长度在30-40mo7、埋设线槽切割参数：宽度3-5mi深度40-5Onln1,深度和宽度要均匀一致，应尽量防止忽深忽浅、忽宽忽窄的情况。8、线圈应与道闸或控制机处于同一平衡位置。9、线圈引出的两根线应该双绞，密度为每米不少于50结，未双绞的输出引线将会引起干扰。输出引线长度一般不应超过5米。由于探测线圈的灵敏度随引线长度的增加而降低，所以引线电缆的长度要尽可能短。六、安全岛技术要求在马路当*一个环形水泥墩，俗称安全岛。安全岛主要是起摆放设备
9、以及防止车辆撞击设备的作用。如因马路宽度限制设备安装于路边时，应在路边做设备安装地基。安全岛施工注意事项：1、如设备安装地基尺寸应比设备实际尺寸大10厘米以上，防止固定设备时膨胀螺丝将地基胀破。2、安全岛应高出地面约10cm-15cmo3、如设备安装的地面为水泥根底时，地基可直接在地面上铺设，但铺设的地方应该以星型每间隔25厘米打一根钢筋（20以上），钢筋应深入地面不低于5厘米、外露不低于5厘米。4、如设备安装的地面为沥青根底时，地基可直接在地面上铺设，但铺设的地方应该以星型每间隔25厘米打一根钢筋（20以上），钢筋应深入地面不低于20厘米、外露不低于5厘米。七、系统检查测试在安装设备前需提前将设备品种、数量核对安装合同，确定无误后从库房领出设备。当设备从库房中领出后，需对全部设备逐一测试，以检测设备是否正常，防止在安装时带来麻烦。
