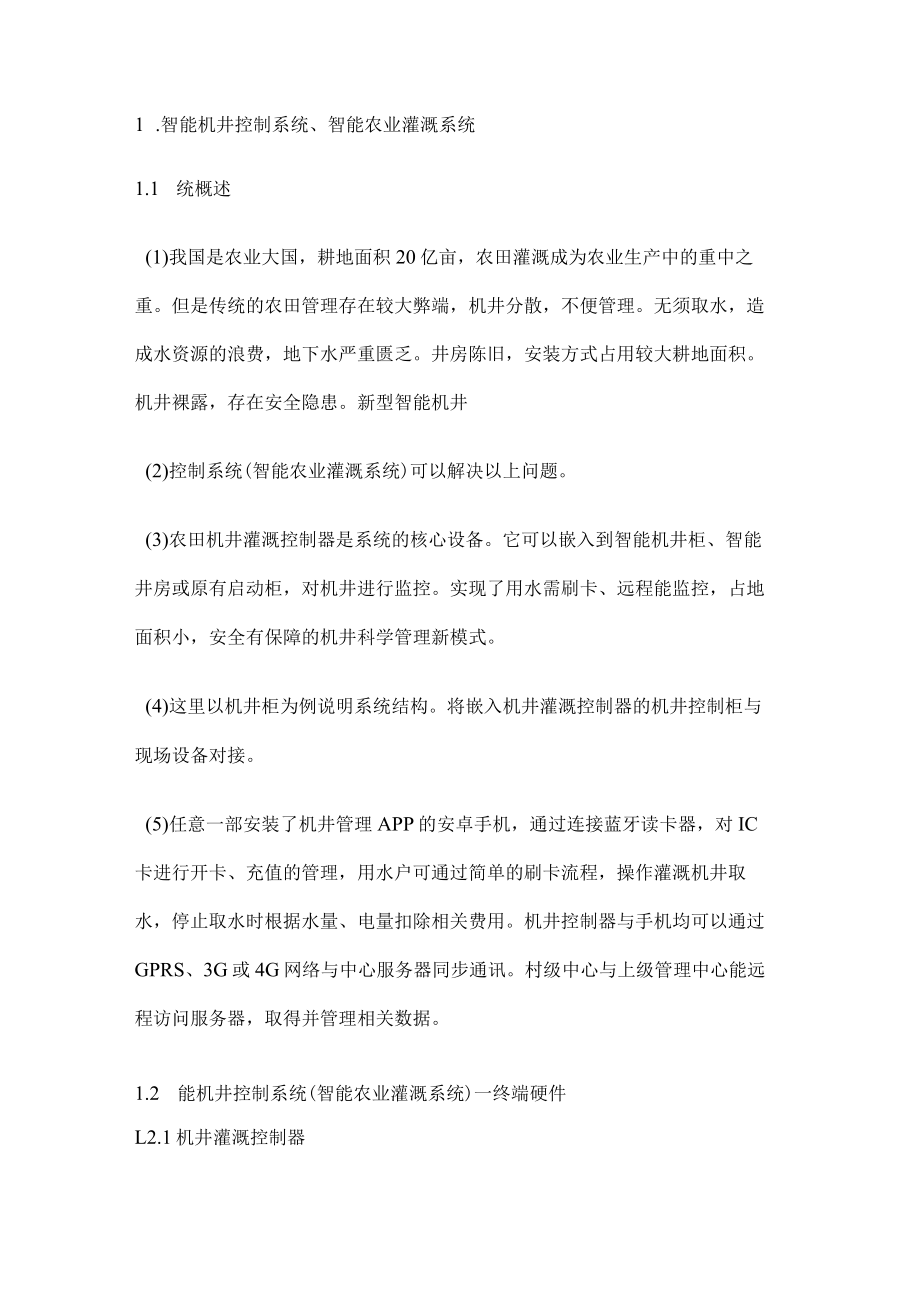

1、1 .智能机井控制系统、智能农业灌溉系统1.1 统概述(1)我国是农业大国，耕地面积20亿亩，农田灌溉成为农业生产中的重中之重。但是传统的农田管理存在较大弊端，机井分散，不便管理。无须取水，造成水资源的浪费，地下水严重匮乏。井房陈旧，安装方式占用较大耕地面积。机井裸露，存在安全隐患。新型智能机井(2)控制系统(智能农业灌溉系统)可以解决以上问题。(3)农田机井灌溉控制器是系统的核心设备。它可以嵌入到智能机井柜、智能井房或原有启动柜，对机井进行监控。实现了用水需刷卡、远程能监控，占地面积小，安全有保障的机井科学管理新模式。(4)这里以机井柜为例说明系统结构。将嵌入机井灌溉控制器的机井控制柜与现场

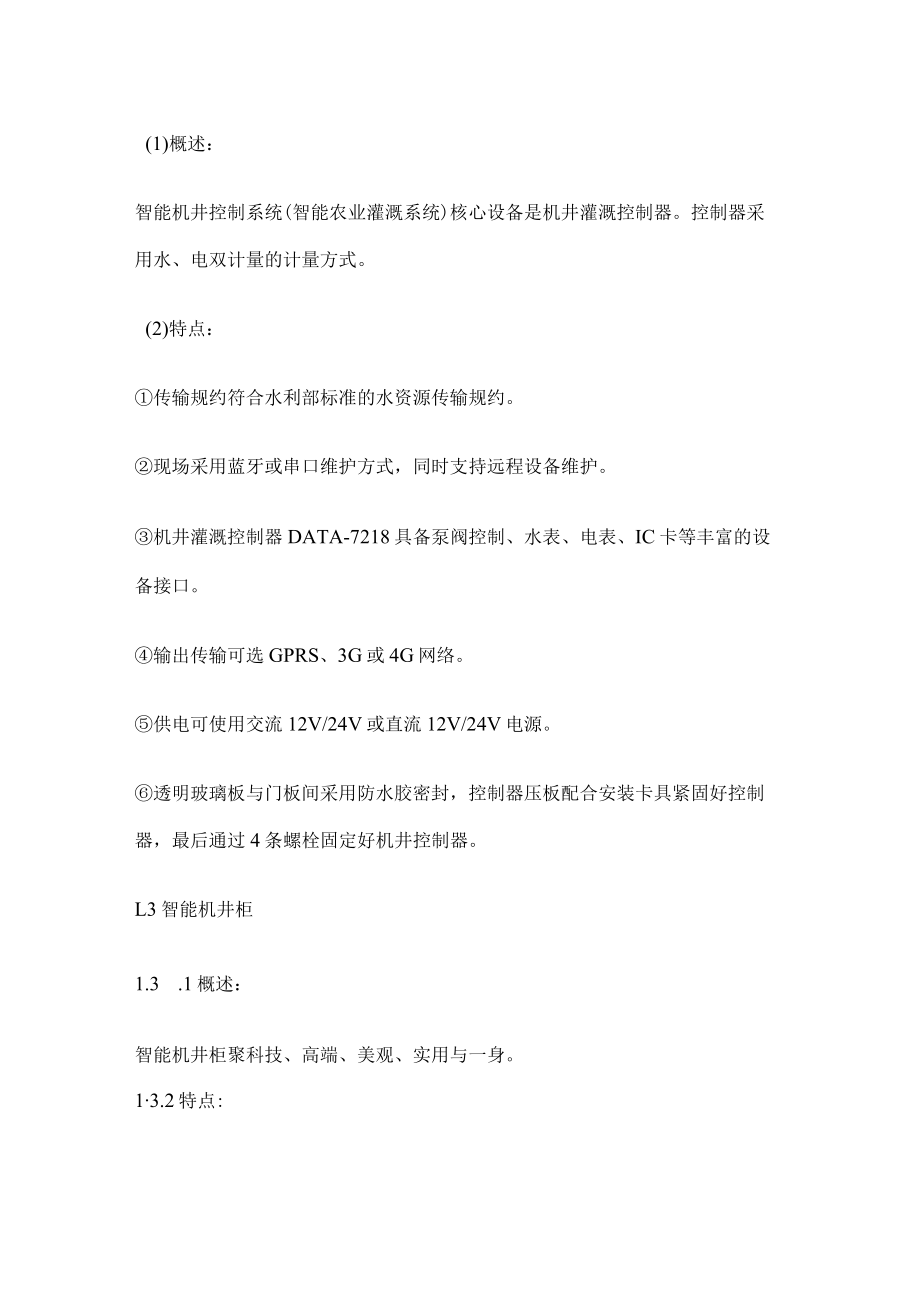

2、设备对接。(5)任意一部安装了机井管理APP的安卓手机，通过连接蓝牙读卡器，对IC卡进行开卡、充值的管理，用水户可通过简单的刷卡流程，操作灌溉机井取水，停止取水时根据水量、电量扣除相关费用。机井控制器与手机均可以通过GPRS、3G或4G网络与中心服务器同步通讯。村级中心与上级管理中心能远程访问服务器，取得并管理相关数据。1.2 能机井控制系统(智能农业灌溉系统)一终端硬件L2.1机井灌溉控制器(1)概述：智能机井控制系统(智能农业灌溉系统)核心设备是机井灌溉控制器。控制器采用水、电双计量的计量方式。(2)特点：传输规约符合水利部标准的水资源传输规约。现场采用蓝牙或串口维护方式，同时支持远程设备

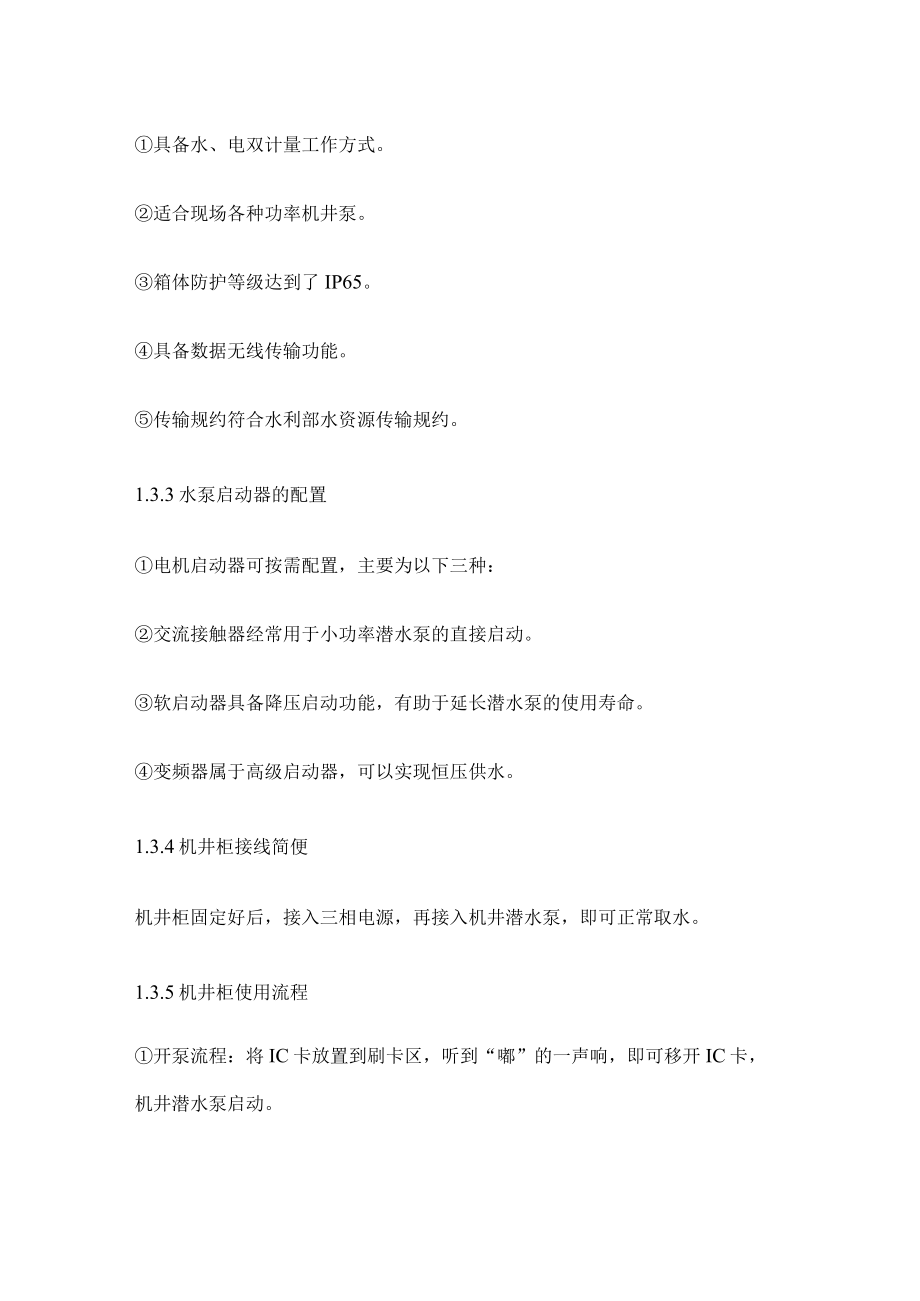

3、维护。机井灌溉控制器DATA-7218具备泵阀控制、水表、电表、IC卡等丰富的设备接口。输出传输可选GPRS、3G或4G网络。供电可使用交流12V/24V或直流12V/24V电源。透明玻璃板与门板间采用防水胶密封，控制器压板配合安装卡具紧固好控制器，最后通过4条螺栓固定好机井控制器。L3智能机井柜1.3 .1概述：智能机井柜聚科技、高端、美观、实用与一身。13.2特点:具备水、电双计量工作方式。适合现场各种功率机井泵。箱体防护等级达到了IP65。具备数据无线传输功能。传输规约符合水利部水资源传输规约。1.3.3水泵启动器的配置电机启动器可按需配置，主要为以下三种：交流接触器经常用于小功率潜水泵
4、的直接启动。软启动器具备降压启动功能，有助于延长潜水泵的使用寿命。变频器属于高级启动器，可以实现恒压供水。1.3.4机井柜接线简便机井柜固定好后，接入三相电源，再接入机井潜水泵，即可正常取水。1.3.5机井柜使用流程开泵流程：将IC卡放置到刷卡区，听到“嘟”的一声响，即可移开IC卡，机井潜水泵启动。关泵流程：将IC卡再次放置到刷卡区，听到“嘟”的一声响，再移开IC卡，机井潜水泵停止。1.4压力式水位计安装L4.1安装流程信号输出电缆为两芯屏蔽线，电线接头从仪器底座的橡胶电缆护套穿进后打结，固定在上方的接线架上。接线后，调整调平螺帽，处于水平状态，然后用螺钉锁紧。检查接受部分的信号是否正常。螺钉
5、锁紧。至此，仪器安装完毕。1.4.2数据采集器安装步骤接好者水位计等传感器。检查通信终端天线是否连好。确定终端机所有电源线连接正确。打开终端机电源开关。对终端进行基本参数配置（包括：中心手机号码、终端站号和中心站号等）。根据系统要求设定其他参数。设定完毕后，退回到监控状态（即值守状态）。检查采集等功能，确定传感器已正常工作。通过修改时钟来检查定时报功能。检查人工置数功能。检查数据通信发送功能。检查完毕，退回到监控状态。1.4.3遥测采集终端机安装遥测采集终端机是水位监测中广泛使用的设备，采集终端设备一般由行业专业公司开发，针对具体系统的接口能力较强。设备低功耗，具备休眠功能，集成度高、可靠、便
6、于使用和维护，工作环境适应能力强，具有其他设备无法比拟的优点。水位采集传输设备的安装调试连接好雷达水位计端的数据传输线缆，并按要求将其密封好，以防雨水进入仪器电器部分。将连接好的线缆穿入悬臂钢管内部以起到保护的作用。将雷达水位计探头使用安装法兰在悬臂前端固定牢靠，将安装好雷达水位计探头的悬臂伸到观测水面位置并固定。将数据线缆另一端接入RTUo安装支架侧臂与安装支架之间要有支撑杆，要求侧臂与支撑杆能够旋转、放下，便于检修。1.4.4雷达水位计安装注意事项仪表安装务必保证垂直于液面。发射角度内尽量不要有干扰物体。安装支架高度要高于液面最高位1米以上，保证测量液面不要淹没仪表。仪表进线做好防潮处理，最好配上防雨罩安装位置远离注水口。
