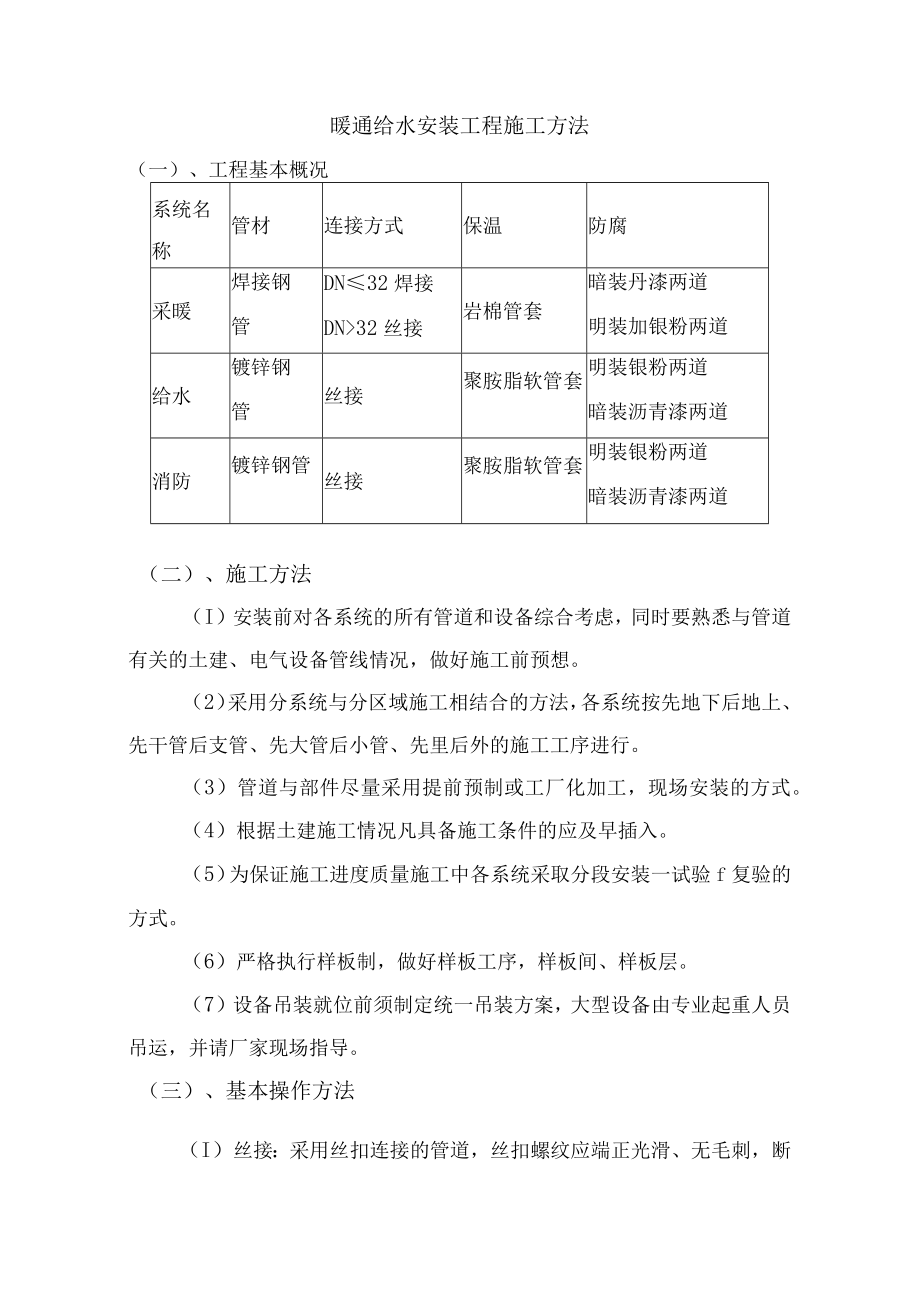

1、暖通给水安装工程施工方法(一)、工程基本概况系统名称管材连接方式保温防腐采暖焊接钢管DN32焊接DN32丝接岩棉管套暗装丹漆两道明装加银粉两道给水镀锌钢管丝接聚胺脂软管套明装银粉两道暗装沥青漆两道消防镀锌钢管丝接聚胺脂软管套明装银粉两道暗装沥青漆两道(二)、施工方法(I)安装前对各系统的所有管道和设备综合考虑,同时要熟悉与管道有关的土建、电气设备管线情况,做好施工前预想。(2)采用分系统与分区域施工相结合的方法,各系统按先地下后地上、先干管后支管、先大管后小管、先里后外的施工工序进行。(3)管道与部件尽量采用提前预制或工厂化加工,现场安装的方式。(4)根据土建施工情况凡具备施工条件的应及早插入

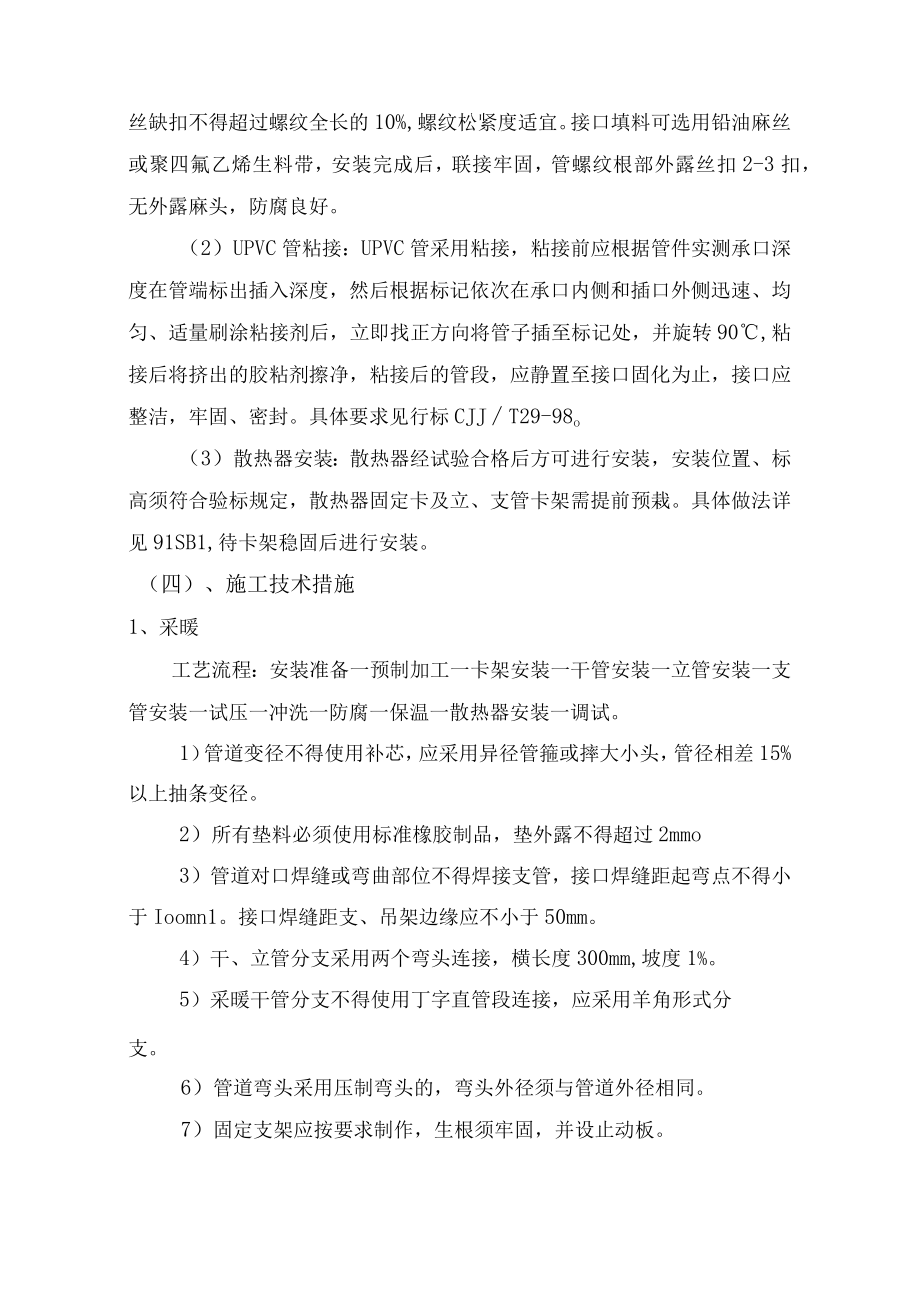

2、。(5)为保证施工进度质量施工中各系统采取分段安装一试验f复验的方式。(6)严格执行样板制,做好样板工序,样板间、样板层。(7)设备吊装就位前须制定统一吊装方案,大型设备由专业起重人员吊运,并请厂家现场指导。(三)、基本操作方法(I)丝接:采用丝扣连接的管道,丝扣螺纹应端正光滑、无毛刺,断丝缺扣不得超过螺纹全长的10%,螺纹松紧度适宜。接口填料可选用铅油麻丝或聚四氟乙烯生料带,安装完成后,联接牢固,管螺纹根部外露丝扣2-3扣,无外露麻头,防腐良好。(2)UPVC管粘接:UPVC管采用粘接,粘接前应根据管件实测承口深度在管端标出插入深度,然后根据标记依次在承口内侧和插口外侧迅速、均匀、适量刷涂粘

3、接剂后,立即找正方向将管子插至标记处,并旋转90,粘接后将挤出的胶粘剂擦净,粘接后的管段,应静置至接口固化为止,接口应整洁,牢固、密封。具体要求见行标CJJT29-98o(3)散热器安装:散热器经试验合格后方可进行安装,安装位置、标高须符合验标规定,散热器固定卡及立、支管卡架需提前预栽。具体做法详见91SB1,待卡架稳固后进行安装。(四)、施工技术措施1、采暖工艺流程:安装准备一预制加工一卡架安装一干管安装一立管安装一支管安装一试压一冲洗一防腐一保温一散热器安装一调试。1)管道变径不得使用补芯,应采用异径管箍或摔大小头,管径相差15%以上抽条变径。2)所有垫料必须使用标准橡胶制品,垫外露不得超

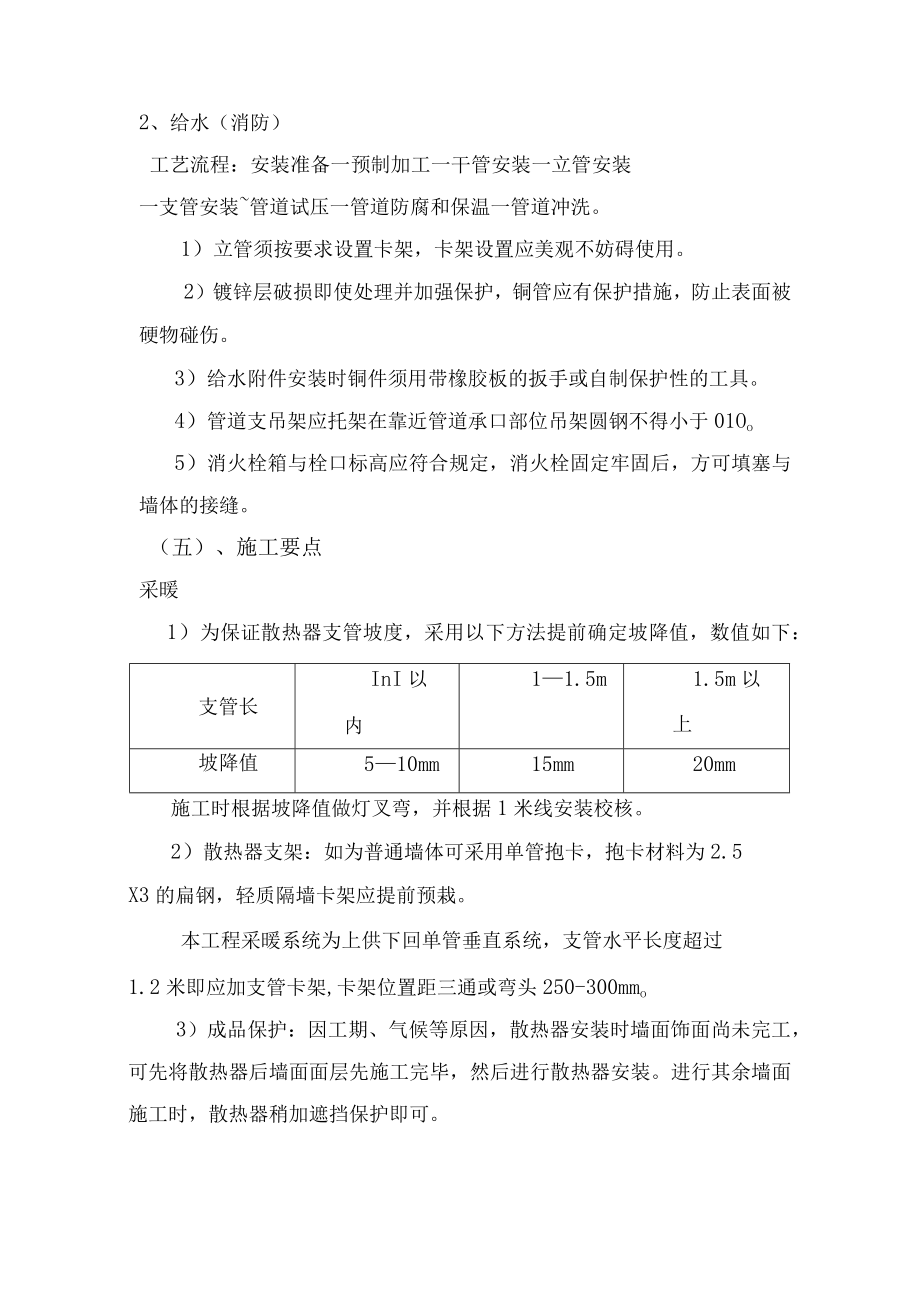

4、过2mmo3)管道对口焊缝或弯曲部位不得焊接支管,接口焊缝距起弯点不得小于Ioomn1。接口焊缝距支、吊架边缘应不小于50mm。4)干、立管分支采用两个弯头连接,横长度300mm,坡度1%。5)采暖干管分支不得使用丁字直管段连接,应采用羊角形式分支。6)管道弯头采用压制弯头的,弯头外径须与管道外径相同。7)固定支架应按要求制作,生根须牢固,并设止动板。2、给水(消防)工艺流程:安装准备一预制加工一干管安装一立管安装一支管安装管道试压一管道防腐和保温一管道冲洗。1)立管须按要求设置卡架,卡架设置应美观不妨碍使用。2)镀锌层破损即使处理并加强保护,铜管应有保护措施,防止表面被硬物碰伤。3)给水附件

5、安装时铜件须用带橡胶板的扳手或自制保护性的工具。4)管道支吊架应托架在靠近管道承口部位吊架圆钢不得小于01Oo5)消火栓箱与栓口标高应符合规定,消火栓固定牢固后,方可填塞与墙体的接缝。(五)、施工要点采暖1)为保证散热器支管坡度,采用以下方法提前确定坡降值,数值如下:支管长InI以内11.5m1.5m以上坡降值510mm15mm20mm施工时根据坡降值做灯叉弯,并根据1米线安装校核。2)散热器支架:如为普通墙体可采用单管抱卡,抱卡材料为2.5X3的扁钢,轻质隔墙卡架应提前预栽。本工程采暖系统为上供下回单管垂直系统,支管水平长度超过1.2米即应加支管卡架,卡架位置距三通或弯头250-300mmo3)成品保护:因工期、气候等原因,散热器安装时墙面饰面尚未完工,可先将散热器后墙面面层先施工完毕,然后进行散热器安装。进行其余墙面施工时,散热器稍加遮挡保护即可。
