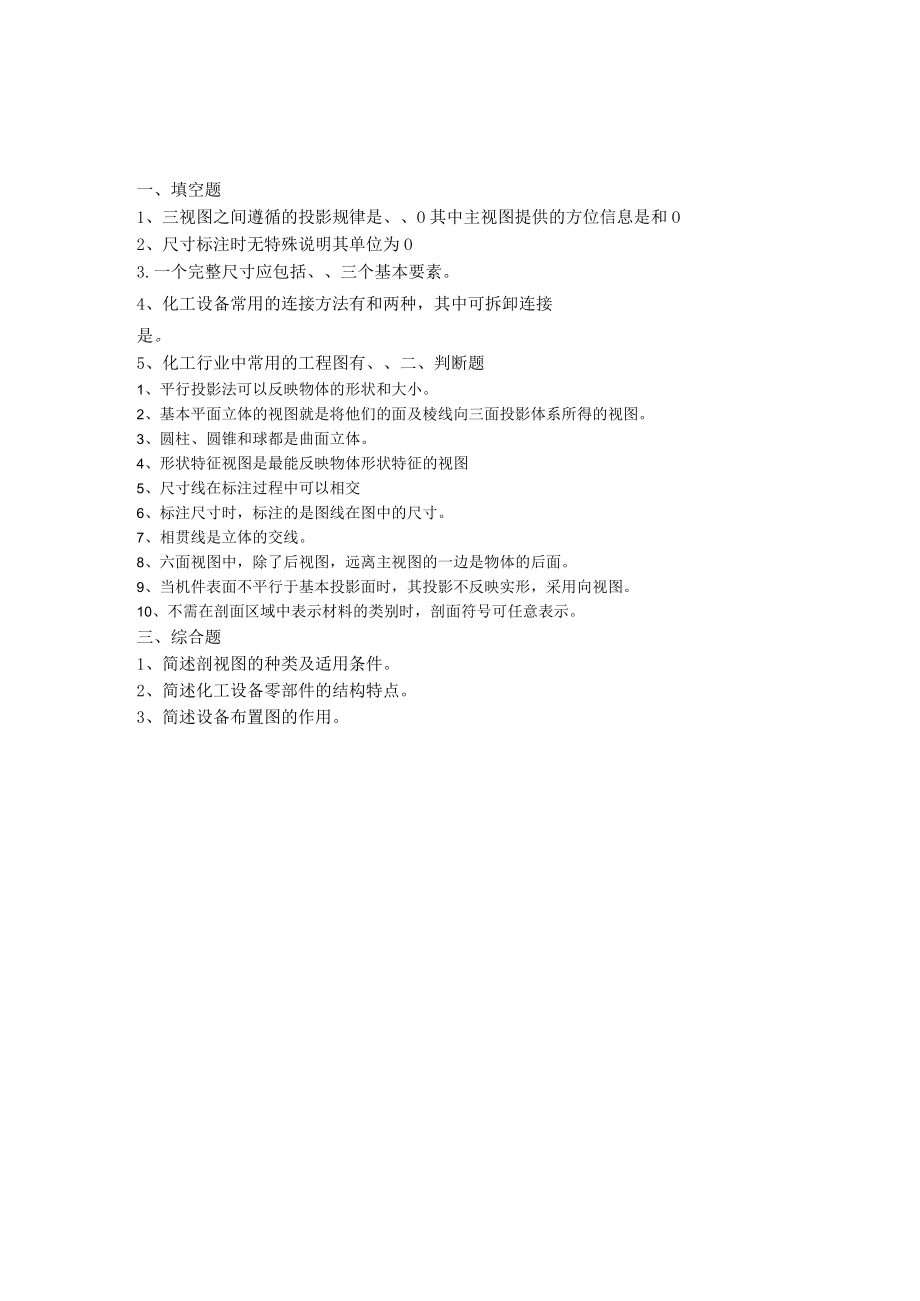

1、一、填空题1、三视图之间遵循的投影规律是、O其中主视图提供的方位信息是和O2、尺寸标注时无特殊说明其单位为O3.一个完整尺寸应包括、三个基本要素。4、化工设备常用的连接方法有和两种，其中可拆卸连接是。5、化工行业中常用的工程图有、二、判断题1、平行投影法可以反映物体的形状和大小。2、基本平面立体的视图就是将他们的面及棱线向三面投影体系所得的视图。3、圆柱、圆锥和球都是曲面立体。4、形状特征视图是最能反映物体形状特征的视图5、尺寸线在标注过程中可以相交6、标注尺寸时，标注的是图线在图中的尺寸。7、相贯线是立体的交线。8、六面视图中，除了后视图，远离主视图的一边是物体的后面。9、当机件表面不平行于

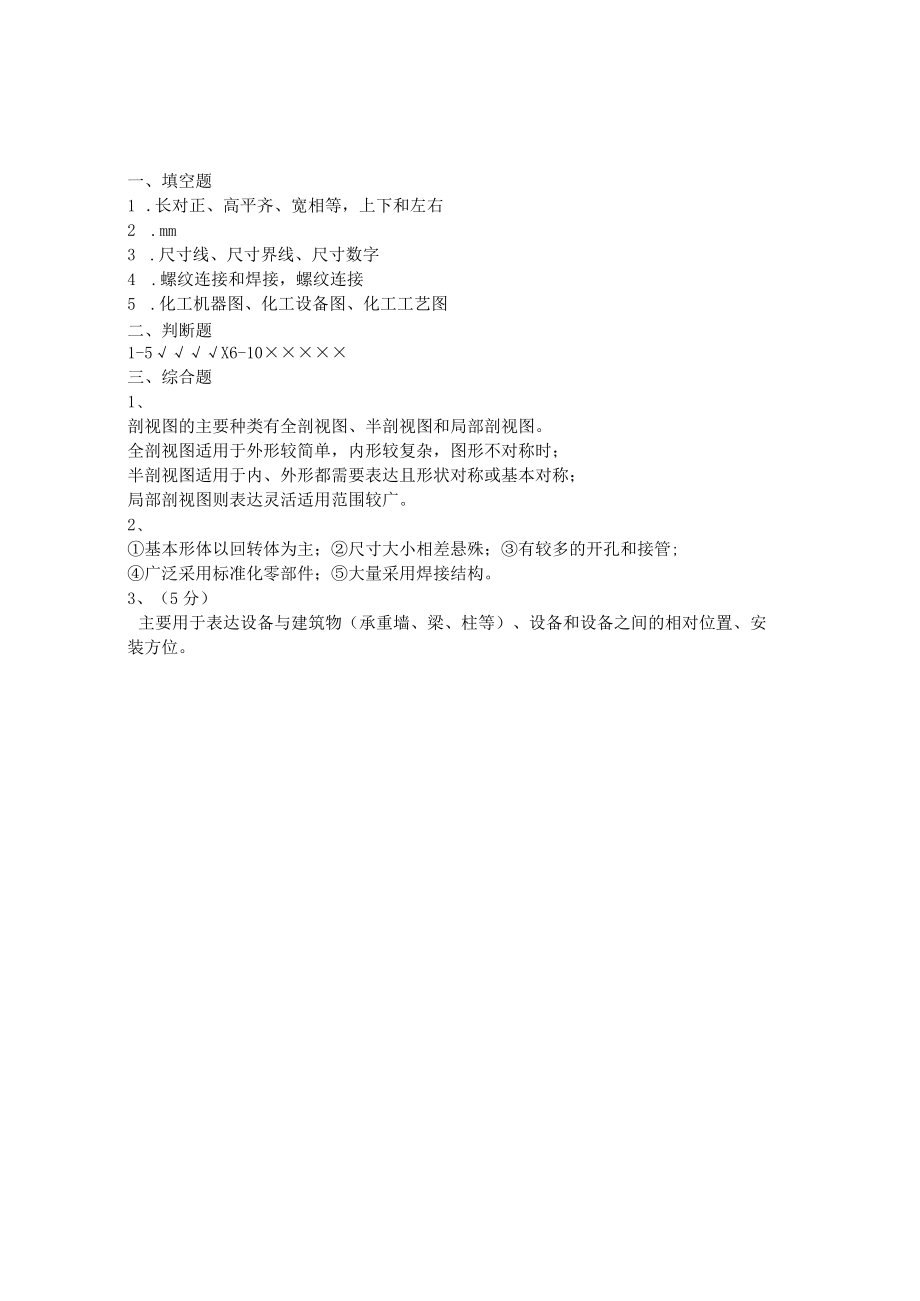

2、基本投影面时，其投影不反映实形，采用向视图。10、不需在剖面区域中表示材料的类别时，剖面符号可任意表示。三、综合题1、简述剖视图的种类及适用条件。2、简述化工设备零部件的结构特点。3、简述设备布置图的作用。一、填空题1 .长对正、高平齐、宽相等，上下和左右2 .mm3 .尺寸线、尺寸界线、尺寸数字4 .螺纹连接和焊接，螺纹连接5 .化工机器图、化工设备图、化工工艺图二、判断题1-5X6-10三、综合题1、剖视图的主要种类有全剖视图、半剖视图和局部剖视图。全剖视图适用于外形较简单，内形较复杂，图形不对称时；半剖视图适用于内、外形都需要表达且形状对称或基本对称；局部剖视图则表达灵活适用范围较广。2

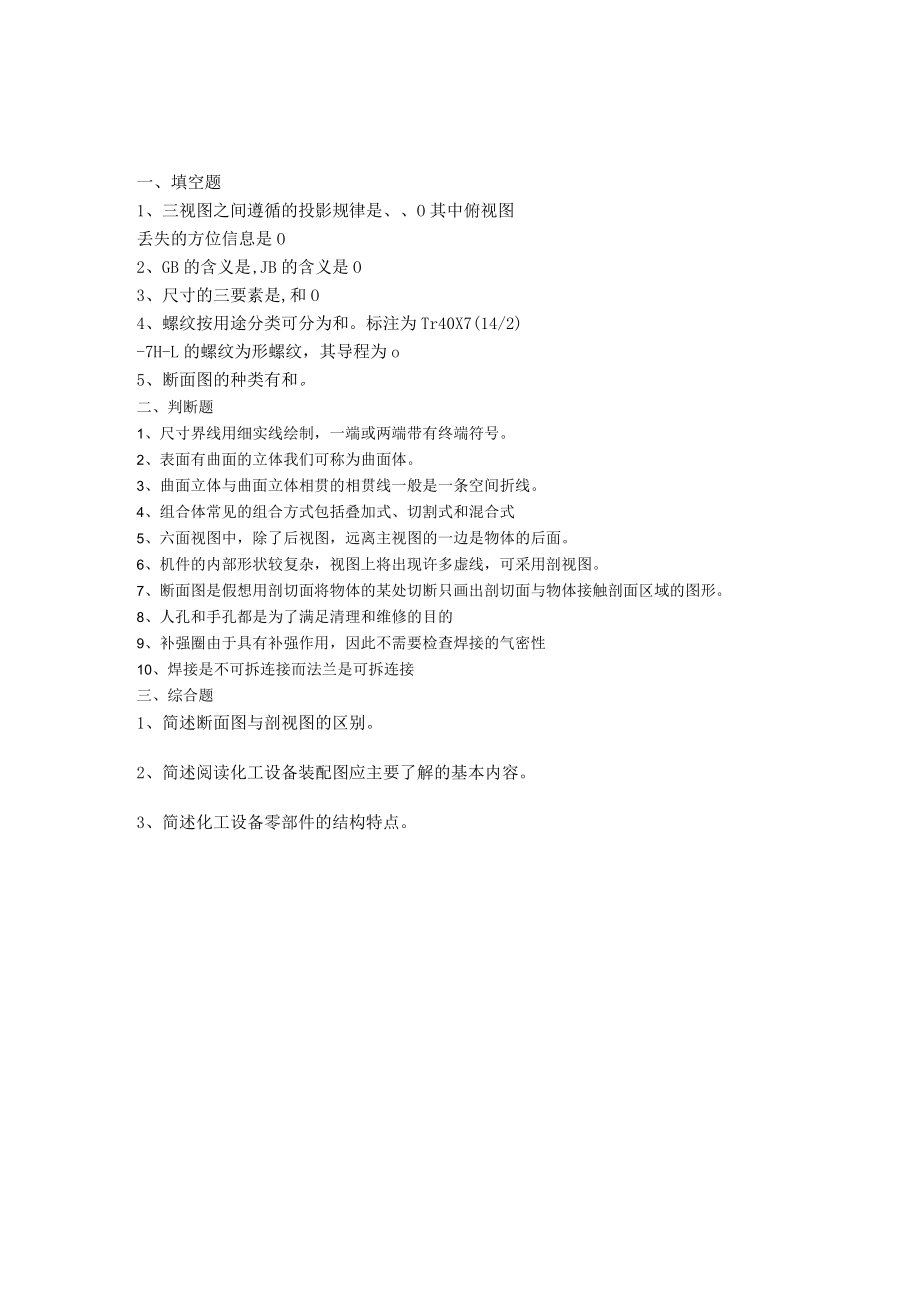

3、、基本形体以回转体为主；尺寸大小相差悬殊；有较多的开孔和接管;广泛采用标准化零部件；大量采用焊接结构。3、（5分）主要用于表达设备与建筑物（承重墙、梁、柱等）、设备和设备之间的相对位置、安装方位。一、填空题1、三视图之间遵循的投影规律是、O其中俯视图丢失的方位信息是O2、GB的含义是,JB的含义是O3、尺寸的三要素是,和O4、螺纹按用途分类可分为和。标注为Tr40X7(14/2)-7H-L的螺纹为形螺纹，其导程为o5、断面图的种类有和。二、判断题1、尺寸界线用细实线绘制，一端或两端带有终端符号。2、表面有曲面的立体我们可称为曲面体。3、曲面立体与曲面立体相贯的相贯线一般是一条空间折线。4、组合
4、体常见的组合方式包括叠加式、切割式和混合式5、六面视图中，除了后视图，远离主视图的一边是物体的后面。6、机件的内部形状较复杂，视图上将出现许多虚线，可采用剖视图。7、断面图是假想用剖切面将物体的某处切断只画出剖切面与物体接触剖面区域的图形。8、人孔和手孔都是为了满足清理和维修的目的9、补强圈由于具有补强作用，因此不需要检查焊接的气密性10、焊接是不可拆连接而法兰是可拆连接三、综合题1、简述断面图与剖视图的区别。2、简述阅读化工设备装配图应主要了解的基本内容。3、简述化工设备零部件的结构特点。一、填空题1 .长对正、高平齐、宽相等，上下2 .国家标准，机械标准3 .尺寸界线，尺寸线，尺寸数字4
5、.连接螺纹，传动螺纹。梯形，145 .移出断面图和重合断面图二、判断题l-5X6-10三、综合题1、断面图只画出物体被切处的断面形状；剖视图除了画出其断面形状之外，还必须画出断面之后所有可见轮廓。2、（1）了解设备的用途、工作原理、结构特点和技术要求。（2） 了解设备各零件之间的装配关系和有关尺寸。（3）了解设备零部件的材料、结构、形状，规格及作用。（4） 了解设备上的管口数量和方位。（5） 了解设备在制造、检验和安装等方面的技术要求。3、基本形体以回转体为主；尺寸大小相差悬殊；有较多的开孔和接管;广泛采用标准化零部件；大量采用焊接结构。一、填空题1、化工行业中常用的工程图样有:2、投影法分为
6、和,平行投影又分为和O3、相贯线的形状取决于相贯两立体立体的、4、螺纹按旋向分有和。5、常用的绘制化工图样的软件是。二、判断题1、投影法按投射线是否平行可分为中心投影法和平行投影法。2、尺寸界线用细实线绘制，一端或两端带有终端符号。3、表面有曲面的立体我们可称为曲面体。4、曲面立体与曲面立体相贯的相贯线一般是一条空间折线。5、组合体常见的组合方式包括叠加式、切割式和混合式6、存真性是正投影法特性之一。7、如图一所示，该立体的特征视图是主视图。8、如图二所示，显示的是内外表面圆柱相贯。9、如图三，轴承座的支撑板（箭头所指）与底板属于表面平齐叠加。10、六面视图中，除了后视图，远离主视图的一边是物
7、体的后面。四、综合题1、如图四所示立体，将其改为剖视图应为哪种剖视，为什么？图四2、如何绘制工艺流程图？3、简述阅读化工设备装配图应主要了解的基本内容。化工制图复习资料三答案一、填空题1 .化工机器图、化工设备图、化工工艺图2 .中心投影法和平行投影法，斜投影和正投影3 .形状、大小和相对位置4 .左旋和右旋5 .AutoCAD二、判断题1-56-10JJXXX三、综合题1、应为全剖视图当立体外形较简单，内形较复杂，图形不对称时用全剖视图，此立体具有这种特点。2、答：按照工艺流程顺序，把设备和工艺流程线自左至右展开画在一个平面上，并加以必要标注和说明。3、（1） 了解设备的用途、工作原理、结构特点和技术要求。（2） 了解设备各零件之间的装配关系和有关尺寸。（3）了解设备零部件的材料、结构、形状，规格及作用。（4） 了解设备上的管口数量和方位。（5） 了解设备在制造、检验和安装等方面的技术要求。
