《木材含水率知识培训教材.docx》由会员分享，可在线阅读，更多相关《木材含水率知识培训教材.docx（6页珍藏版）》请在第壹文秘上搜索。

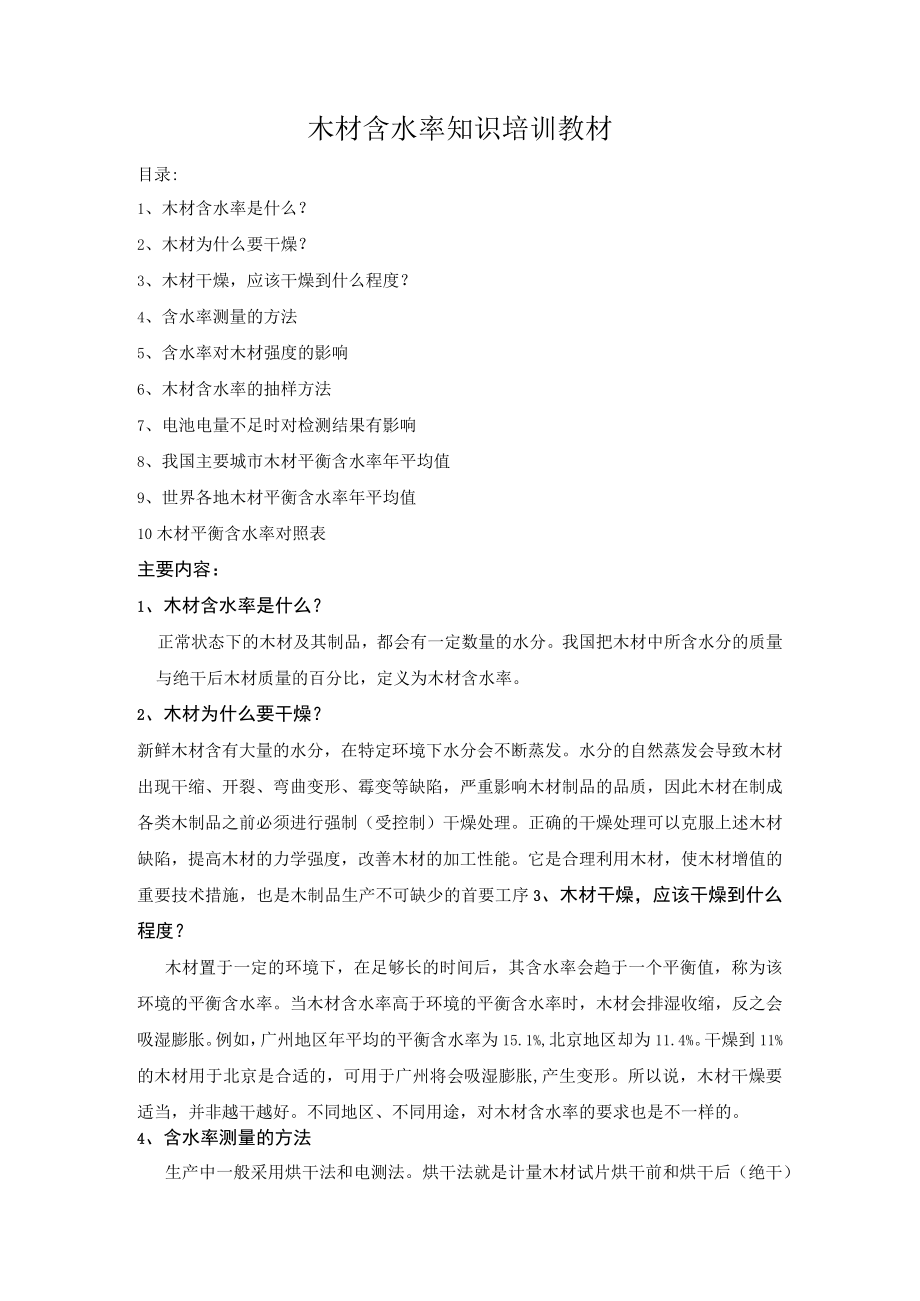

1、木材含水率知识培训教材目录:1、木材含水率是什么？2、木材为什么要干燥？3、木材干燥，应该干燥到什么程度？4、含水率测量的方法5、含水率对木材强度的影响6、木材含水率的抽样方法7、电池电量不足时对检测结果有影响8、我国主要城市木材平衡含水率年平均值9、世界各地木材平衡含水率年平均值10木材平衡含水率对照表主要内容：1、木材含水率是什么？正常状态下的木材及其制品，都会有一定数量的水分。我国把木材中所含水分的质量与绝干后木材质量的百分比，定义为木材含水率。2、木材为什么要干燥？新鲜木材含有大量的水分，在特定环境下水分会不断蒸发。水分的自然蒸发会导致木材出现干缩、开裂、弯曲变形、霉变等缺陷，严重影响
2、木材制品的品质，因此木材在制成各类木制品之前必须进行强制（受控制）干燥处理。正确的干燥处理可以克服上述木材缺陷，提高木材的力学强度，改善木材的加工性能。它是合理利用木材，使木材增值的重要技术措施，也是木制品生产不可缺少的首要工序3、木材干燥，应该干燥到什么程度？木材置于一定的环境下，在足够长的时间后，其含水率会趋于一个平衡值，称为该环境的平衡含水率。当木材含水率高于环境的平衡含水率时，木材会排湿收缩，反之会吸湿膨胀。例如，广州地区年平均的平衡含水率为15.1%,北京地区却为11.4%。干燥到11%的木材用于北京是合适的，可用于广州将会吸湿膨胀,产生变形。所以说，木材干燥要适当，并非越干越好。不

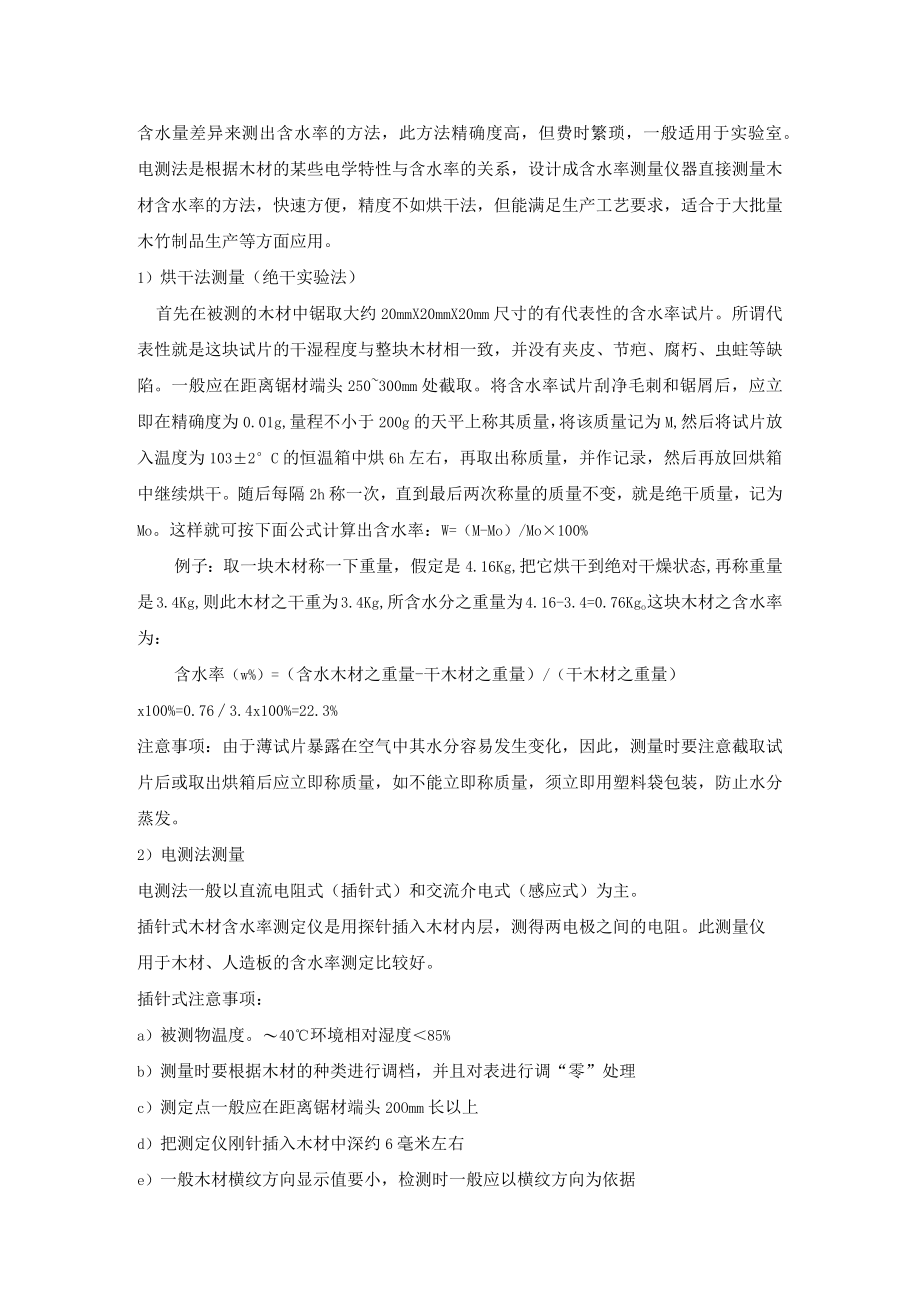

3、同地区、不同用途，对木材含水率的要求也是不一样的。4、含水率测量的方法生产中一般采用烘干法和电测法。烘干法就是计量木材试片烘干前和烘干后（绝干）含水量差异来测出含水率的方法，此方法精确度高，但费时繁琐，一般适用于实验室。电测法是根据木材的某些电学特性与含水率的关系，设计成含水率测量仪器直接测量木材含水率的方法，快速方便，精度不如烘干法，但能满足生产工艺要求，适合于大批量木竹制品生产等方面应用。1）烘干法测量（绝干实验法）首先在被测的木材中锯取大约20mmX20mmX20mm尺寸的有代表性的含水率试片。所谓代表性就是这块试片的干湿程度与整块木材相一致，并没有夹皮、节疤、腐朽、虫蛀等缺陷。一般应在
4、距离锯材端头250300mm处截取。将含水率试片刮净毛刺和锯屑后，应立即在精确度为0.01g,量程不小于200g的天平上称其质量，将该质量记为M,然后将试片放入温度为1032C的恒温箱中烘6h左右，再取出称质量，并作记录，然后再放回烘箱中继续烘干。随后每隔2h称一次，直到最后两次称量的质量不变，就是绝干质量，记为Mo。这样就可按下面公式计算出含水率：W=（M-Mo）/Mo100%例子：取一块木材称一下重量，假定是4.16Kg,把它烘干到绝对干燥状态,再称重量是3.4Kg,则此木材之干重为3.4Kg,所含水分之重量为4.16-3.4=0.76Kgo这块木材之含水率为：含水率（w%）=（含水木材之
5、重量-干木材之重量）/（干木材之重量）x100%=0.763.4x100%=22.3%注意事项：由于薄试片暴露在空气中其水分容易发生变化，因此，测量时要注意截取试片后或取出烘箱后应立即称质量，如不能立即称质量，须立即用塑料袋包装，防止水分蒸发。2）电测法测量电测法一般以直流电阻式（插针式）和交流介电式（感应式）为主。插针式木材含水率测定仪是用探针插入木材内层，测得两电极之间的电阻。此测量仪用于木材、人造板的含水率测定比较好。插针式注意事项：a）被测物温度。40环境相对湿度85%b）测量时要根据木材的种类进行调档，并且对表进行调“零”处理c）测定点一般应在距离锯材端头20Omm长以上d）把测定仪

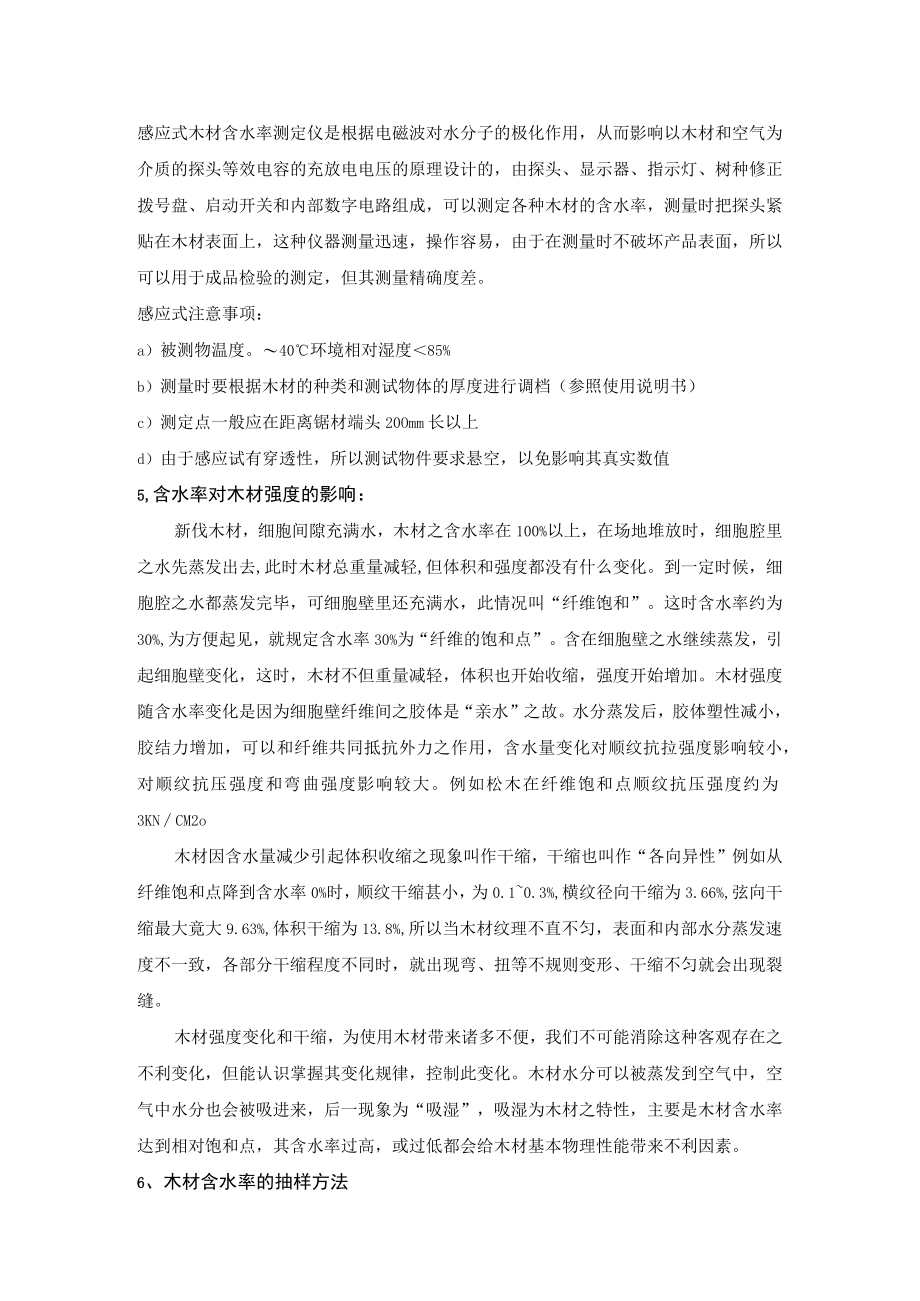

6、刚针插入木材中深约6毫米左右e）一般木材横纹方向显示值要小，检测时一般应以横纹方向为依据感应式木材含水率测定仪是根据电磁波对水分子的极化作用，从而影响以木材和空气为介质的探头等效电容的充放电电压的原理设计的，由探头、显示器、指示灯、树种修正拨号盘、启动开关和内部数字电路组成，可以测定各种木材的含水率，测量时把探头紧贴在木材表面上，这种仪器测量迅速，操作容易，由于在测量时不破坏产品表面，所以可以用于成品检验的测定，但其测量精确度差。感应式注意事项：a）被测物温度。40环境相对湿度85%b）测量时要根据木材的种类和测试物体的厚度进行调档（参照使用说明书）c）测定点一般应在距离锯材端头20Omm长以
7、上d）由于感应试有穿透性，所以测试物件要求悬空，以免影响其真实数值5,含水率对木材强度的影响：新伐木材，细胞间隙充满水，木材之含水率在100%以上，在场地堆放时，细胞腔里之水先蒸发出去,此时木材总重量减轻,但体积和强度都没有什么变化。到一定时候，细胞腔之水都蒸发完毕，可细胞壁里还充满水，此情况叫“纤维饱和”。这时含水率约为30%,为方便起见，就规定含水率30%为“纤维的饱和点”。含在细胞壁之水继续蒸发，引起细胞壁变化，这时，木材不但重量减轻，体积也开始收缩，强度开始增加。木材强度随含水率变化是因为细胞壁纤维间之胶体是“亲水”之故。水分蒸发后，胶体塑性减小，胶结力增加，可以和纤维共同抵抗外力之作
8、用，含水量变化对顺纹抗拉强度影响较小，对顺纹抗压强度和弯曲强度影响较大。例如松木在纤维饱和点顺纹抗压强度约为3KNCM2o木材因含水量减少引起体积收缩之现象叫作干缩，干缩也叫作“各向异性”例如从纤维饱和点降到含水率0%时，顺纹干缩甚小，为0.10.3%,横纹径向干缩为3.66%,弦向干缩最大竟大9.63%,体积干缩为13.8%,所以当木材纹理不直不匀，表面和内部水分蒸发速度不一致，各部分干缩程度不同时，就出现弯、扭等不规则变形、干缩不匀就会出现裂缝。木材强度变化和干缩，为使用木材带来诸多不便，我们不可能消除这种客观存在之不利变化，但能认识掌握其变化规律，控制此变化。木材水分可以被蒸发到空气中，
9、空气中水分也会被吸进来，后一现象为“吸湿”，吸湿为木材之特性，主要是木材含水率达到相对饱和点，其含水率过高，或过低都会给木材基本物理性能带来不利因素。6、木材含水率的抽样方法测定时，应在抽样现场（或一地区）进行，取试件离地面IOOmm以上部分作为测试部位，任选三个不同位置的零件，在每一个零件上任选三个点各测一次，注意上面提到的选点范围，分别求出三个零件上测得的平均值，以其中最大的平均值作为该试件的木材含水率测定值。7、电池电量不足时对检测结果有影响当电池电压小于额定电压的7080%时，测量显示值将会变小。如在额定电压下测量值是14%,当电压小于额定电压的70%时，检测同一物件，说明电池电量不足
10、，此时仪表虽然还可以工作，但所显示读数已不准确，需要更换新的电池才能保障测量的准确性。8、我国主要城市木材平衡含水率年平均值：城市平衡含水率城市平衡含水率城市平衡含水率北京11.4乌鲁木齐12.1合肥14.8哈尔滨13.6银川11.8武汉15.4长春13.3西安14.3杭州16.5沈阳13.4兰州11.3温州17.3大连13.0西宁11.5南昌16.0呼和浩特11.2成都16.0长沙16.5天津12.2重庆15.9福州15.6太原11.7拉萨8.6南宁15.4石家庄11.8贵阳15.4桂林14.4济南11.7昆明13.5广州15.1青岛14.4上海16.0海口17.3郑州12.4南京14.9台
11、北16.49、世界各地木材平衡含水率年平均值:国家/城市平衡含水率国家/城市平衡含水率巴西13.3-17.3韩国12.4-12.9墨西哥10.6-15越南16.2-19华盛顿12.4澳大利亚814波士顿12.8巴基斯坦10.4-13.5多伦多13.0印度9.6-16.6圣地亚哥13.7缅甸16.2-20.3旧金山14.6伊朗12.6西雅图14.8南非10.9-15.2丹佛10.5西班牙12.4芝加哥13.6法国1317.2日本13.6-15瑞士15莫斯科16.3德国15-16.4平衡含水率对照表湿度干球温度丁、810152025303540455055606570758085909598-C1
12、.42.63.74.65.56.37.17.98.79.510.411.312.413.514.916.518.521.024.326.94.51.42.63.74.65.56.37.17.98.79.510.411.312.313.514.916.518.521.024.326.9101.42.63.64.65.56.37.17.98.79.510.311.212.313.414.816.418.420.924.326.9161.62.53.64.65.46.27.07.88.69.410.211.112.113.314.616.218.220.724.126.8211.32.53.54.5
13、5.46.26.97.78.59.210.111.01213.114.41617.920.523.926.6261.32.43.54.45.36.16.87.48.39.19.910.811.712.914.215.717.720.223.626.3321.22.33.44.35.15.96.77.48.18.99.710.511.512.613.915.417.319.823.326.0371.22.33.34.25.05.86.57.27.98.79.510.312.012.313.615.117.019.522.925.6431.12.23.244.95.66.37.07.78.49.210.010.012.013.214.716.619.122.425.2说明：1、木材含水率与家具制造地（使用地）环境平衡含水率等同的环境下，不会产生木材的伸缩性，（否则会导致材料/结构变形/开裂/伸缩不平整）因此环境平衡含水率与木材平衡含水率差:3%。2、出口家具的美国环境含水率（平均）：9%（最低6%、最高11%）,因此制造时保证a:木材进厂：9%,b:各恒温房平衡含水率：备料：8%-9%,加工：8%-9%,装配：9%-10%o
