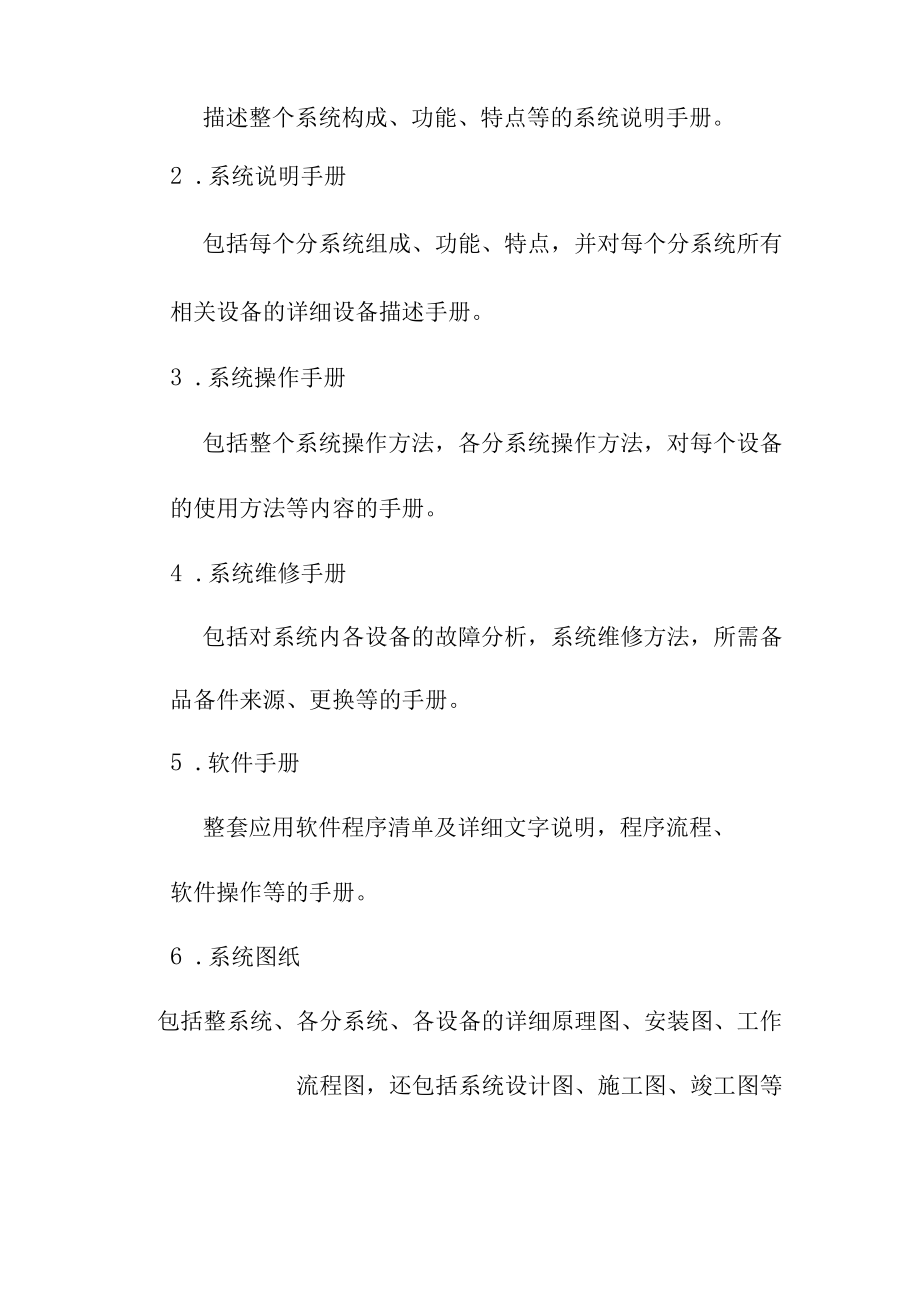

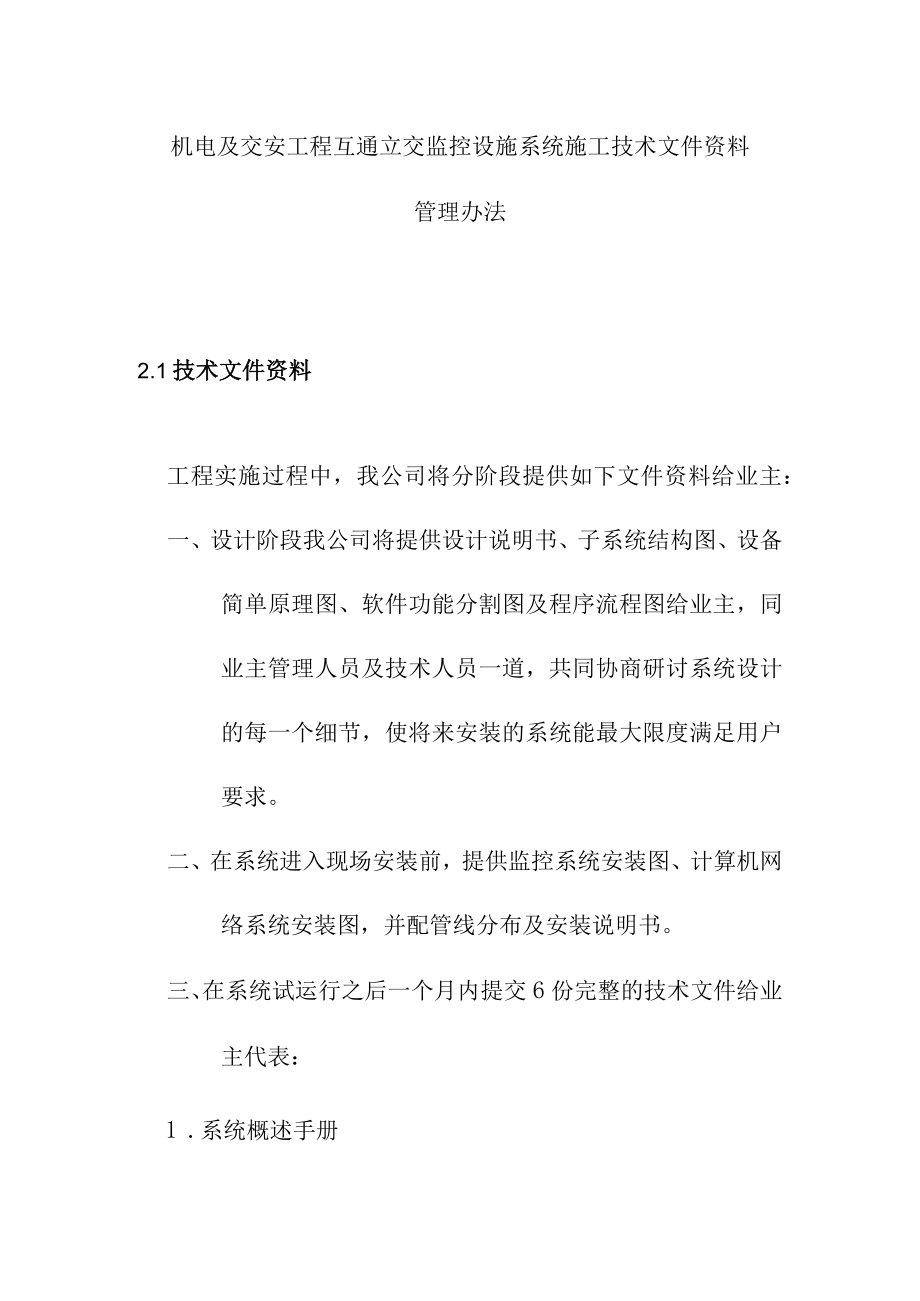

1、机电及交安工程互通立交监控设施系统施工技术文件资料管理办法2.1技术文件资料工程实施过程中，我公司将分阶段提供如下文件资料给业主：一、设计阶段我公司将提供设计说明书、子系统结构图、设备简单原理图、软件功能分割图及程序流程图给业主，同业主管理人员及技术人员一道，共同协商研讨系统设计的每一个细节，使将来安装的系统能最大限度满足用户要求。二、在系统进入现场安装前，提供监控系统安装图、计算机网络系统安装图，并配管线分布及安装说明书。三、在系统试运行之后一个月内提交6份完整的技术文件给业主代表：1 .系统概述手册描述整个系统构成、功能、特点等的系统说明手册。2 .系统说明手册包括每个分系统组成、功能、特

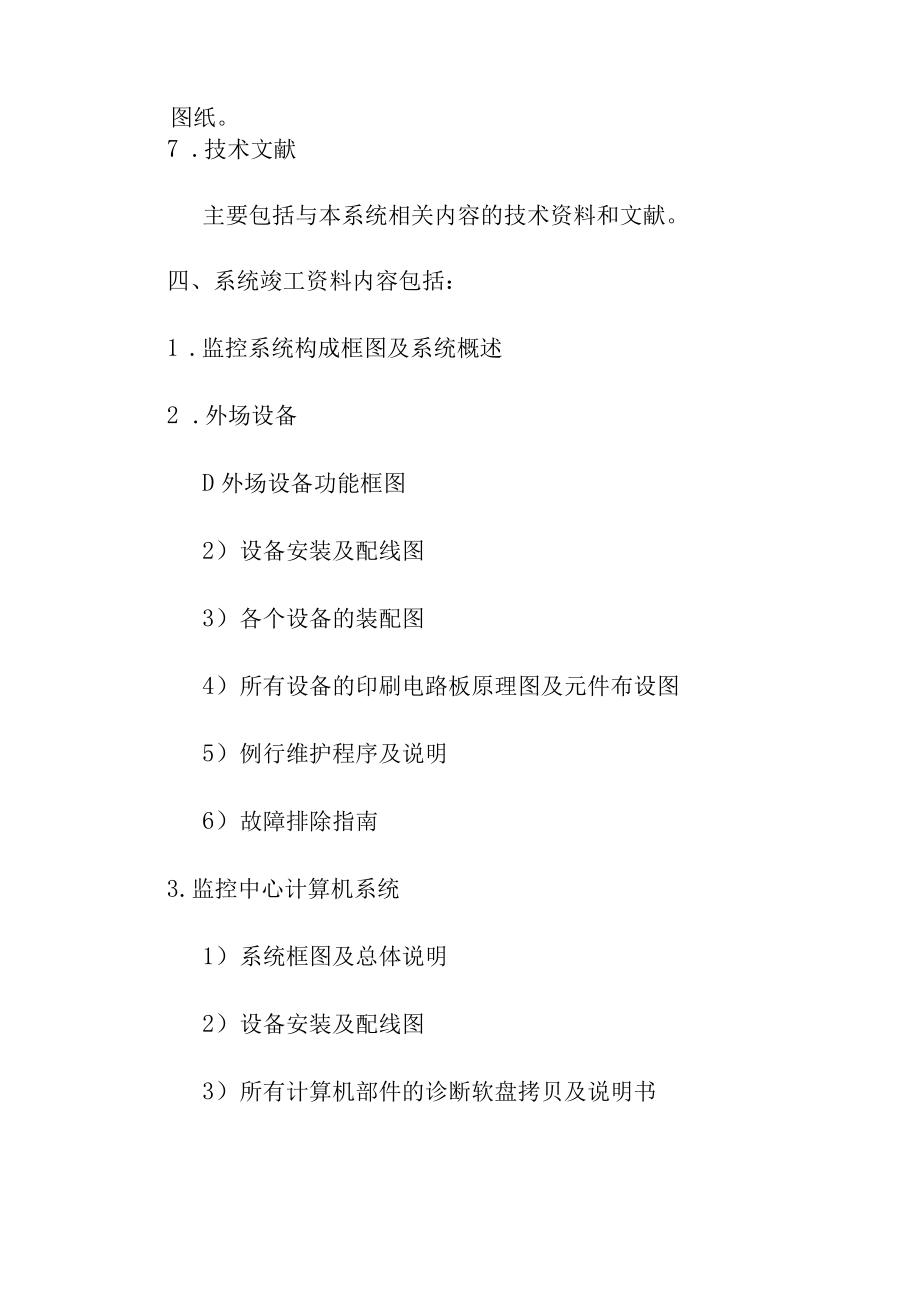

2、点，并对每个分系统所有相关设备的详细设备描述手册。3 .系统操作手册包括整个系统操作方法，各分系统操作方法，对每个设备的使用方法等内容的手册。4 .系统维修手册包括对系统内各设备的故障分析，系统维修方法，所需备品备件来源、更换等的手册。5 .软件手册整套应用软件程序清单及详细文字说明，程序流程、软件操作等的手册。6 .系统图纸包括整系统、各分系统、各设备的详细原理图、安装图、工作流程图，还包括系统设计图、施工图、竣工图等图纸。7 .技术文献主要包括与本系统相关内容的技术资料和文献。四、系统竣工资料内容包括：1 .监控系统构成框图及系统概述2 .外场设备D外场设备功能框图2）设备安装及配线图3）各个设备的装配图4）所有设备的印刷电路板原理图及元件布设图5）例行维护程序及说明6）故障排除指南3.监控中心计算机系统1）系统框图及总体说明2）设备安装及配线图3）所有计算机部件的诊断软盘拷贝及说明书4）计算机和系统模块的技术手册5）系统网络构成图6）计算机操作系统手册7）计算机应用程序功能规格书8）整套软件程序清单及文字说明9）打印机及显示器标准用户使用手册4.竣工报告当工程接近完成时，我方将按照业主的要求及规定编制准确、完整、清楚的竣工文件及图纸。
