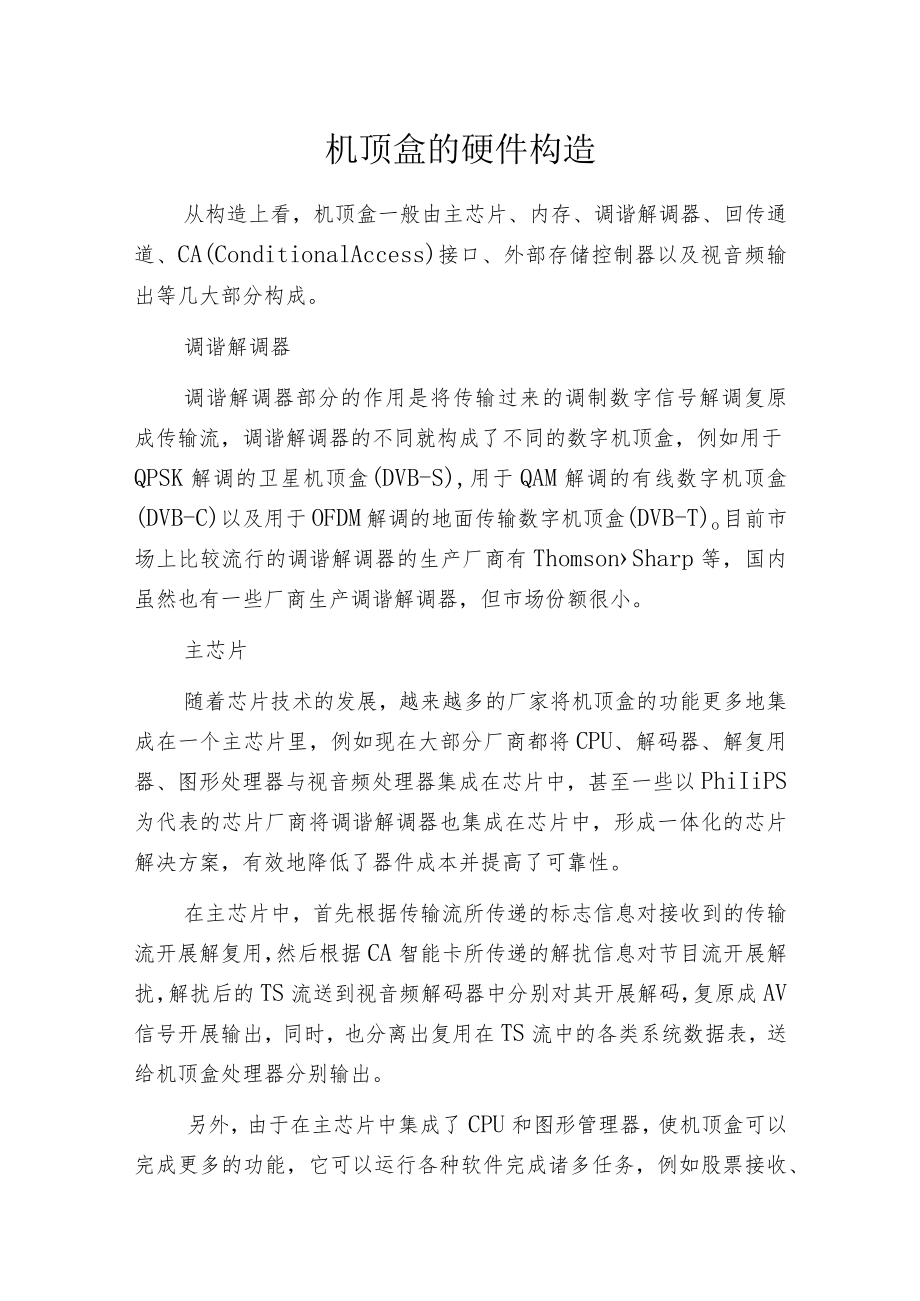

1、机顶盒的硬件构造从构造上看，机顶盒一般由主芯片、内存、调谐解调器、回传通道、CA(ConditionalAccess)接口、外部存储控制器以及视音频输出等几大部分构成。调谐解调器调谐解调器部分的作用是将传输过来的调制数字信号解调复原成传输流，调谐解调器的不同就构成了不同的数字机顶盒，例如用于QPSK解调的卫星机顶盒(DVB-S),用于QAM解调的有线数字机顶盒(DVB-C)以及用于OFDM解调的地面传输数字机顶盒(DVB-T)o目前市场上比较流行的调谐解调器的生产厂商有ThomsonSharp等，国内虽然也有一些厂商生产调谐解调器，但市场份额很小。主芯片随着芯片技术的发展，越来越多的厂家将机顶
2、盒的功能更多地集成在一个主芯片里，例如现在大部分厂商都将CPU、解码器、解复用器、图形处理器与视音频处理器集成在芯片中，甚至一些以PhiIiPS为代表的芯片厂商将调谐解调器也集成在芯片中，形成一体化的芯片解决方案，有效地降低了器件成本并提高了可靠性。在主芯片中，首先根据传输流所传递的标志信息对接收到的传输流开展解复用，然后根据CA智能卡所传递的解扰信息对节目流开展解扰，解扰后的TS流送到视音频解码器中分别对其开展解码，复原成AV信号开展输出，同时，也分离出复用在TS流中的各类系统数据表，送给机顶盒处理器分别输出。另外，由于在主芯片中集成了CPU和图形管理器，使机顶盒可以完成更多的功能，它可以运

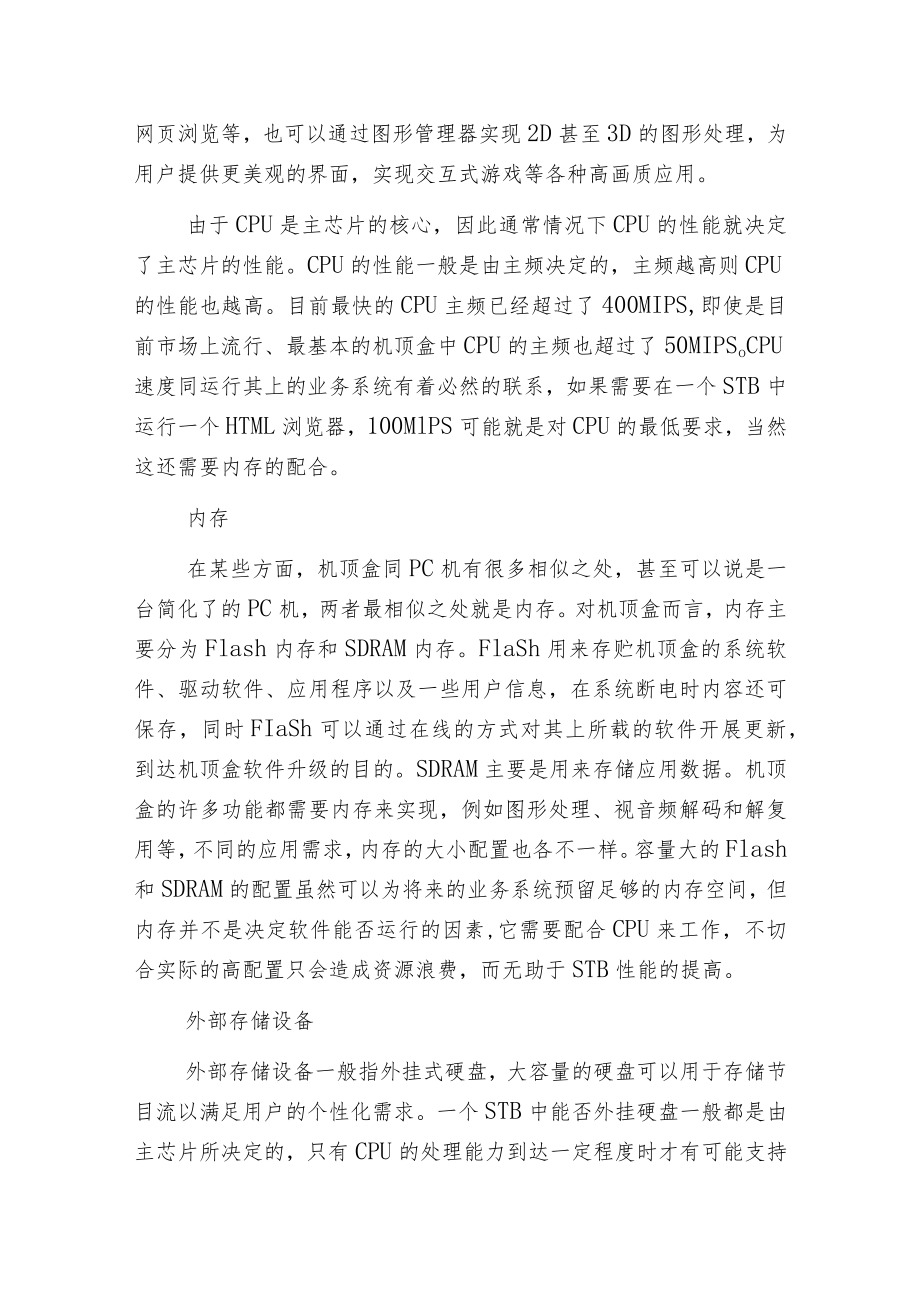

3、行各种软件完成诸多任务，例如股票接收、网页浏览等，也可以通过图形管理器实现2D甚至3D的图形处理，为用户提供更美观的界面，实现交互式游戏等各种高画质应用。由于CPU是主芯片的核心，因此通常情况下CPU的性能就决定了主芯片的性能。CPU的性能一般是由主频决定的，主频越高则CPU的性能也越高。目前最快的CPU主频已经超过了400MIPS,即使是目前市场上流行、最基本的机顶盒中CPU的主频也超过了50MIPSoCPU速度同运行其上的业务系统有着必然的联系，如果需要在一个STB中运行一个HTML浏览器，100MlPS可能就是对CPU的最低要求，当然这还需要内存的配合。内存在某些方面，机顶盒同PC机有很
4、多相似之处，甚至可以说是一台简化了的PC机，两者最相似之处就是内存。对机顶盒而言，内存主要分为Flash内存和SDRAM内存。FlaSh用来存贮机顶盒的系统软件、驱动软件、应用程序以及一些用户信息，在系统断电时内容还可保存，同时FIaSh可以通过在线的方式对其上所载的软件开展更新，到达机顶盒软件升级的目的。SDRAM主要是用来存储应用数据。机顶盒的许多功能都需要内存来实现，例如图形处理、视音频解码和解复用等，不同的应用需求，内存的大小配置也各不一样。容量大的Flash和SDRAM的配置虽然可以为将来的业务系统预留足够的内存空间，但内存并不是决定软件能否运行的因素,它需要配合CPU来工作，不切合

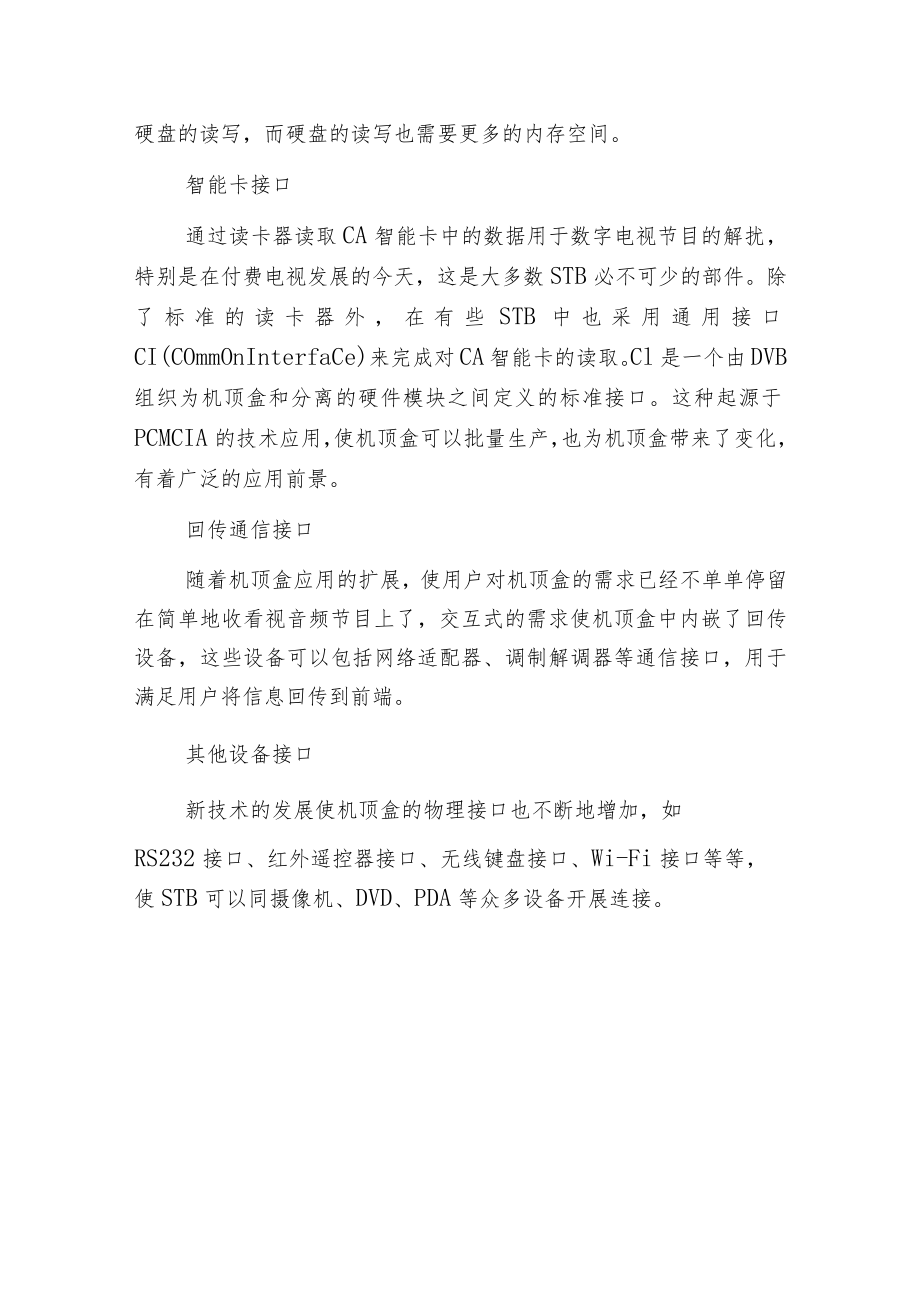

5、实际的高配置只会造成资源浪费，而无助于STB性能的提高。外部存储设备外部存储设备一般指外挂式硬盘，大容量的硬盘可以用于存储节目流以满足用户的个性化需求。一个STB中能否外挂硬盘一般都是由主芯片所决定的，只有CPU的处理能力到达一定程度时才有可能支持硬盘的读写，而硬盘的读写也需要更多的内存空间。智能卡接口通过读卡器读取CA智能卡中的数据用于数字电视节目的解扰，特别是在付费电视发展的今天，这是大多数STB必不可少的部件。除了标准的读卡器外，在有些STB中也采用通用接口CI(COmmOnInterfaCe)来完成对CA智能卡的读取。Cl是一个由DVB组织为机顶盒和分离的硬件模块之间定义的标准接口。这种起源于PCMCIA的技术应用，使机顶盒可以批量生产，也为机顶盒带来了变化，有着广泛的应用前景。回传通信接口随着机顶盒应用的扩展，使用户对机顶盒的需求已经不单单停留在简单地收看视音频节目上了，交互式的需求使机顶盒中内嵌了回传设备，这些设备可以包括网络适配器、调制解调器等通信接口，用于满足用户将信息回传到前端。其他设备接口新技术的发展使机顶盒的物理接口也不断地增加，如RS232接口、红外遥控器接口、无线键盘接口、Wi-Fi接口等等，使STB可以同摄像机、DVD、PDA等众多设备开展连接。
