1、架体工程安全专项方案（一）落地架构造要求及技术措施1、地基处理基槽回填土按照设计要求分层夯实，压实系数0.94,分层取样试验合格后方可进行下一步回填土。土方回填完后表面用ClO混凝土进行硬化，厚度为5cm,注意控制垫层顶标高不超过-0.15m。基础上、底座下设置通长脚手板垫板，长度不少于两跨，厚度不小于50mm,布设必须平稳,不得悬空。并在四周距脚手架外立杆50Cnl处设排水沟和积水坑，排水沟用砂浆硬化。2、立杆采用单立杆，立杆接头必须采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并且在高度方向至少错开50cm；各接头中心距主节点的距离不大
2、于步距的l3o立杆在顶部搭接时，搭接长度不小于1m,必须等间距3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于IOOmmo3、大横杆大横杆置于小横杆之下，立柱的内侧，用直角扣件与立杆扣紧，采用至少6m且同一步大横杆四周要交圈。大横杆采用对接扣件连接，其接头交错布置，不在同步同跨内；相邻接头水平距离不小于50cm,各接头距立柱距离不大于纵距的1/3（本工程不大于50cm）,大横杆在同一步架内纵向水平高差不超过全长的1/300（本工程不超过50cm）,局部高差不超过5cm。4、小横杆每一立杆与大横杆相交处（主节点）都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主
3、节点不大于15cm。小横杆间距与立杆纵距相同，且根据作业层脚手板搭设的需要，在两立柱之间等距离设置1根小横杆，最大间距不超过75CnI。小横杆伸出外排大横杆边缘距离不小于IOClIb伸出里排大横杆距离结构外边缘15cm。上下层小横杆在立杆处错开布置，同层的相邻小横杆在立杆处相向布置。5、纵、横向扫地杆纵向扫地杆采用直角扣件固定在距离底座上皮20cm的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。对于立杆存在较大高低差时，扫地杆错开，高处的纵向扫地杆向底处延长两跨与立柱固定。6、剪刀撑本工程双排落地脚手架采用剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，用通长剪刀

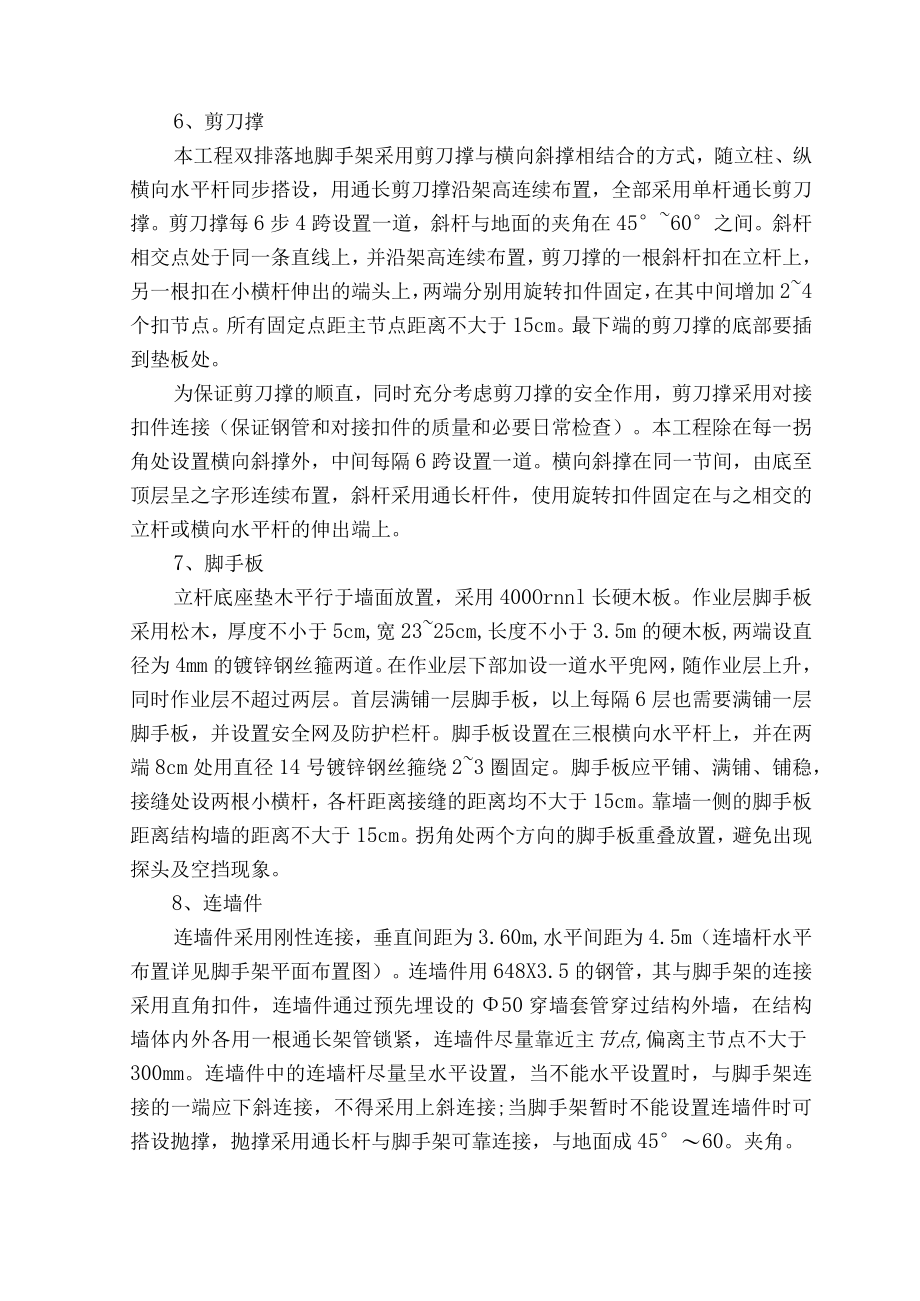

4、撑沿架高连续布置，全部采用单杆通长剪刀撑。剪刀撑每6步4跨设置一道，斜杆与地面的夹角在4560之间。斜杆相交点处于同一条直线上，并沿架高连续布置，剪刀撑的一根斜杆扣在立杆上，另一根扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加24个扣节点。所有固定点距主节点距离不大于15cm。最下端的剪刀撑的底部要插到垫板处。为保证剪刀撑的顺直，同时充分考虑剪刀撑的安全作用，剪刀撑采用对接扣件连接（保证钢管和对接扣件的质量和必要日常检查）。本工程除在每一拐角处设置横向斜撑外，中间每隔6跨设置一道。横向斜撑在同一节间，由底至顶层呈之字形连续布置，斜杆采用通长杆件，使用旋转扣件固定在与之相交的立杆或
5、横向水平杆的伸出端上。7、脚手板立杆底座垫木平行于墙面放置，采用400Ornnl长硬木板。作业层脚手板采用松木，厚度不小于5cm,宽2325cm,长度不小于3.5m的硬木板,两端设直径为4mm的镀锌钢丝箍两道。在作业层下部加设一道水平兜网，随作业层上升，同时作业层不超过两层。首层满铺一层脚手板，以上每隔6层也需要满铺一层脚手板，并设置安全网及防护栏杆。脚手板设置在三根横向水平杆上，并在两端8cm处用直径14号镀锌钢丝箍绕23圈固定。脚手板应平铺、满铺、铺稳，接缝处设两根小横杆，各杆距离接缝的距离均不大于15cm。靠墙一侧的脚手板距离结构墙的距离不大于15cm。拐角处两个方向的脚手板重叠放置，避

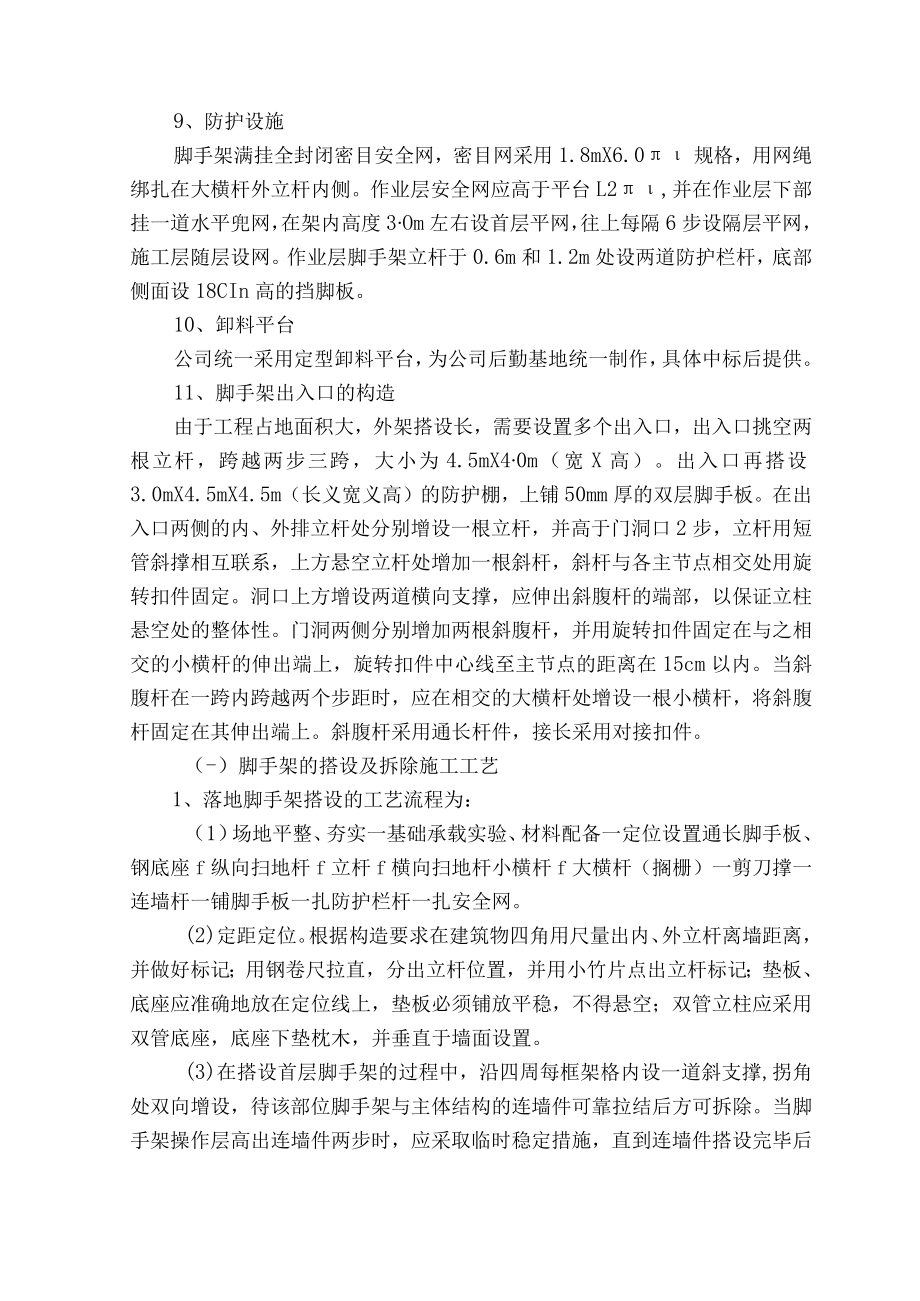

6、免出现探头及空挡现象。8、连墙件连墙件采用刚性连接，垂直间距为3.60m,水平间距为4.5m（连墙杆水平布置详见脚手架平面布置图）。连墙件用648X3.5的钢管，其与脚手架的连接采用直角扣件，连墙件通过预先埋设的50穿墙套管穿过结构外墙，在结构墙体内外各用一根通长架管锁紧，连墙件尽量靠近主节点,偏离主节点不大于300mm。连墙件中的连墙杆尽量呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不得采用上斜连接;当脚手架暂时不能设置连墙件时可搭设抛撑，抛撑采用通长杆与脚手架可靠连接，与地面成4560。夹角。9、防护设施脚手架满挂全封闭密目安全网，密目网采用1.8mX6.0规格，用网绳绑扎
7、在大横杆外立杆内侧。作业层安全网应高于平台L2,并在作业层下部挂一道水平兜网，在架内高度3Om左右设首层平网，往上每隔6步设隔层平网，施工层随层设网。作业层脚手架立杆于0.6m和1.2m处设两道防护栏杆，底部侧面设18CIn高的挡脚板。10、卸料平台公司统一采用定型卸料平台，为公司后勤基地统一制作，具体中标后提供。11、脚手架出入口的构造由于工程占地面积大，外架搭设长，需要设置多个出入口，出入口挑空两根立杆，跨越两步三跨，大小为4.5mX40m（宽X高）。出入口再搭设3.0mX4.5mX4.5m（长义宽义高）的防护棚，上铺50mm厚的双层脚手板。在出入口两侧的内、外排立杆处分别增设一根立杆，并
8、高于门洞口2步，立杆用短管斜撑相互联系，上方悬空立杆处增加一根斜杆，斜杆与各主节点相交处用旋转扣件固定。洞口上方增设两道横向支撑，应伸出斜腹杆的端部，以保证立柱悬空处的整体性。门洞两侧分别增加两根斜腹杆，并用旋转扣件固定在与之相交的小横杆的伸出端上，旋转扣件中心线至主节点的距离在15cm以内。当斜腹杆在一跨内跨越两个步距时，应在相交的大横杆处增设一根小横杆，将斜腹杆固定在其伸出端上。斜腹杆采用通长杆件，接长采用对接扣件。（-）脚手架的搭设及拆除施工工艺1、落地脚手架搭设的工艺流程为：（1）场地平整、夯实一基础承载实验、材料配备一定位设置通长脚手板、钢底座f纵向扫地杆f立杆f横向扫地杆小横杆f大
9、横杆（搁栅）一剪刀撑一连墙杆一铺脚手板一扎防护栏杆一扎安全网。(2)定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平稳，不得悬空；双管立柱应采用双管底座，底座下垫枕木，并垂直于墙面设置。(3)在搭设首层脚手架的过程中，沿四周每框架格内设一道斜支撑,拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件两步时，应采取临时稳定措施，直到连墙件搭设完毕后方可拆除。(4)多排架宜先立里排立杆，后逐步立外排立杆。每排立杆宜先立两头的，再立中间的
10、一根，互相看齐后，立中间部分各立杆。多排架每排两立杆的连线要与墙面垂直。立杆接长时，宜先立外排，后立内排。其余组件的搭设要求参见构造要求。2、脚手架的拆除施工工艺(1)拆架程序应遵守由外至内，由上而下，先搭后拆的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆小横杆、大横杆、立杆等(一般的拆除顺序为：安全网一栏杆一脚手板一剪刀撑一小横杆一大横杆一立杆)。(2)不准分立面拆架或在上下两步同时进行拆架。做到一步一清、一杆一清。拆立杆时，要先抱住立杆再拆开最后两个扣。拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。所有连墙杆等必须随脚手架拆除同步下降，严禁先将连墙件整层或数层拆除
11、后再拆脚手架，分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。(3)拆除后架体的稳定性不被破坏，如附墙杆被拆除前，应加设临时支撑防止变形，拆除各标准节时，应防止失稳。当脚手架拆至下部最后一根长钢管的高度(约6.5m)时，应先在适当位置搭临时抛撑加固，后拆连墙件。(三)安全施工技术措施1、材质及其使用的安全技术措施(1)扣件的紧固程度应在4050Nm,并不大于65N.m,对接扣件的抗拉承载力为3kN。扣件上螺栓保持适当的拧紧程度。对接扣件安装时其开口应向内，以防进雨水，直角扣件安装时开口不得向下，以保证安全。(2)各杆件端头伸出扣件盖板边缘的长度不应小于IOCMo(3)钢管有严重锈蚀
12、、压扁或裂纹的不得使用。禁止使用有脆裂、变形、滑丝等现象的扣件。(4)严禁将外径48mm与51mm的钢管混合使用。2、脚手架搭设的安全技术措施(1)脚手架的基础必须经过硬化处理满足承载力要求，做到不积水、不沉陷，顶板基础的混凝土必须达到设计强度的75%以上才能施工。(2)搭设过程中划出工作标志区，禁止行人进入、统一指挥、上下呼应、动作协调，严禁在无人指挥下作业。当解开与另一人有关的扣件时必先告诉对方，并得到允许，以防坠落伤人。(3)开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。(4)脚手架及时与结构拉结或采用临时支顶，以保证搭设过程安全,未完成脚手架在每日收工
13、前，一定要确保架子稳定。(5)脚手架必须配合施工进度搭设，一次搭设高度不得超过相邻连墙件以上两步。(6)在搭设过程中应由安全员、架子班长等进行检查、验收和签证。每两步验收一次，达到设计施工要求后挂合格牌一块。(7)外脚手架的卸荷严格采用直径15.5的钢丝绳通过梁上对拉螺栓孔与脚手架连接，严禁私自拆改。3、脚手架上施工作业的安全技术措施(1)结构外脚手架每支搭一层，支搭完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。(2)严格控制施工荷载，脚手板不得集中堆料施荷，施工荷载不得大于3kNNf,确保较大安全储备。(3)结构施工时不允许多层同时作业，装修施工
14、时同时作业层数不超过两层，临时性用的悬挑架的同时作业层数不超过1层。(4)当作业层高出其下连墙件3.6m以上、且其上尚无连墙件时，应采取适当的临时撑拉措施。(5)各作业层之间设置可靠的防护栅栏，防止坠落物体伤人。(6)定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。4、脚手架拆除的安全技术措施(1)拆架前，全面检查待拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准工作。(2)架体拆除前，必须察看施工现场环境，包括架空线路、外脚手架、地面的设施等各类障碍物、地锚、缆风绳、连墙杆及被拆架体各吊点、附件、电气装置情况，凡能提前拆除的尽量拆除
15、掉。(3)拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。(4)拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。(5)在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。(6)每天拆架下班时，不应留下隐患部位。(7)拆架时严禁碰撞脚手架附近电源线，以防触电事故。(8)所有杆件和扣件在拆除时应分离，不准在杆件上附着扣件或两杆连着送到地面。(9)所有的脚手板，应自外向里竖立搬运，以防脚手板和垃圾物从高处坠落伤人。(10)拆下的零配件要装入容器内，用吊篮吊下；拆下的钢管要绑扎牢固，双点起吊，严禁从高空
16、抛掷。5、防雷避电措施工程采用避雷针与大横杆连通、接地线与整栋建筑物楼层内避雷系统连成一体的措施。每栋楼各设置4根避雷针，避雷针采用612镀锌钢筋制作，高度L5m,设置在脚手架四角立杆上，并将所有最上层的大横杆全部连通，形成避雷网络。接地线采用40X4的镀锌扁钢，将立杆分别与建筑物楼层内的避雷系统连成一体。接地线的连接牢靠，与立杆连接采用2道螺栓卡箍连接，螺钉加弹簧垫圈以防止松动，并保证接触面积不小于IOnIrn2,并将表面的油漆及氧化层清除干净，露出金属光泽并涂以中性凡士林。接地线与建筑物楼层内避雷系统的设置按脚手架的长度不超过50m设置一个，位置尽量避免人员经常走动的地方，以避免跨步电压的危害，防止接地线遭机械破坏。两者的连接采用焊接，焊接长度大于2倍的扁钢宽度。焊完后再
