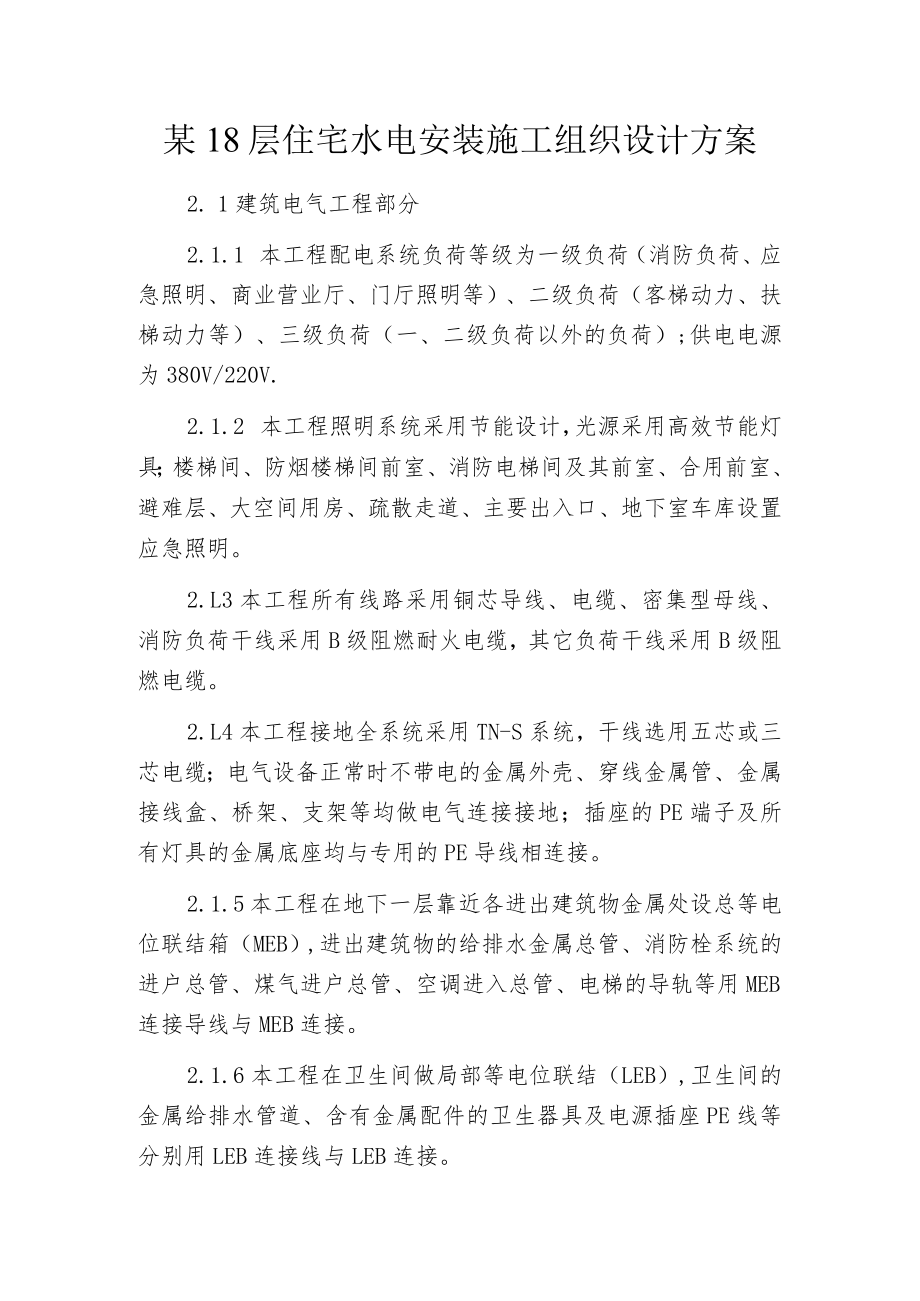

1、某18层住宅水电安装施工组织设计方案2. 1建筑电气工程部分2.1.1 本工程配电系统负荷等级为一级负荷(消防负荷、应急照明、商业营业厅、门厅照明等)、二级负荷(客梯动力、扶梯动力等)、三级负荷(一、二级负荷以外的负荷);供电电源为380V/220V.2.1.2 本工程照明系统采用节能设计,光源采用高效节能灯具;楼梯间、防烟楼梯间前室、消防电梯间及其前室、合用前室、避难层、大空间用房、疏散走道、主要出入口、地下室车库设置应急照明。2.L3本工程所有线路采用铜芯导线、电缆、密集型母线、消防负荷干线采用B级阻燃耐火电缆,其它负荷干线采用B级阻燃电缆。2.L4本工程接地全系统采用TN-S系统,干线选
2、用五芯或三芯电缆;电气设备正常时不带电的金属外壳、穿线金属管、金属接线盒、桥架、支架等均做电气连接接地;插座的PE端子及所有灯具的金属底座均与专用的PE导线相连接。2.1.5本工程在地下一层靠近各进出建筑物金属处设总等电位联结箱(MEB),进出建筑物的给排水金属总管、消防栓系统的进户总管、煤气进户总管、空调进入总管、电梯的导轨等用MEB连接导线与MEB连接。2.1.6本工程在卫生间做局部等电位联结(LEB),卫生间的金属给排水管道、含有金属配件的卫生器具及电源插座PE线等分别用LEB连接线与LEB连接。2.L7本工程防雷及接地按二类防雷建筑设计,与大楼其他接地系统共用接地网,接地电阻要求不大于

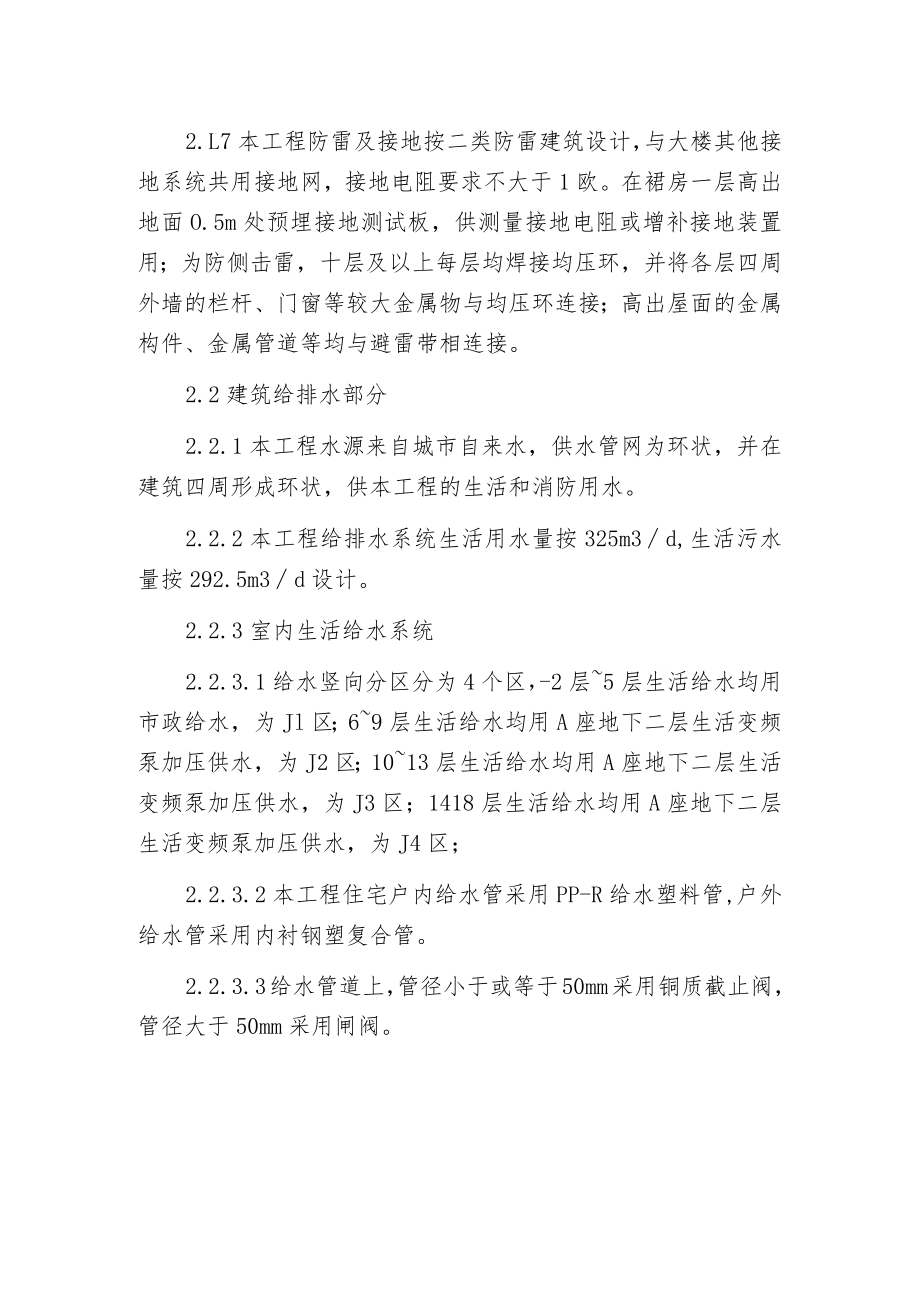

3、1欧。在裙房一层高出地面O.5m处预埋接地测试板,供测量接地电阻或增补接地装置用;为防侧击雷,十层及以上每层均焊接均压环,并将各层四周外墙的栏杆、门窗等较大金属物与均压环连接;高出屋面的金属构件、金属管道等均与避雷带相连接。2.2建筑给排水部分2.2.1本工程水源来自城市自来水,供水管网为环状,并在建筑四周形成环状,供本工程的生活和消防用水。2.2.2本工程给排水系统生活用水量按325m3d,生活污水量按292.5m3d设计。2.2.3室内生活给水系统2.2.3.1给水竖向分区分为4个区,-2层5层生活给水均用市政给水,为Jl区;69层生活给水均用A座地下二层生活变频泵加压供水,为J2区;1013层生活给水均用A座地下二层生活变频泵加压供水,为J3区;1418层生活给水均用A座地下二层生活变频泵加压供水,为J4区;2.2.3.2本工程住宅户内给水管采用PP-R给水塑料管,户外给水管采用内衬钢塑复合管。2.2.3.3给水管道上,管径小于或等于50mm采用铜质截止阀,管径大于50mm采用闸阀。
