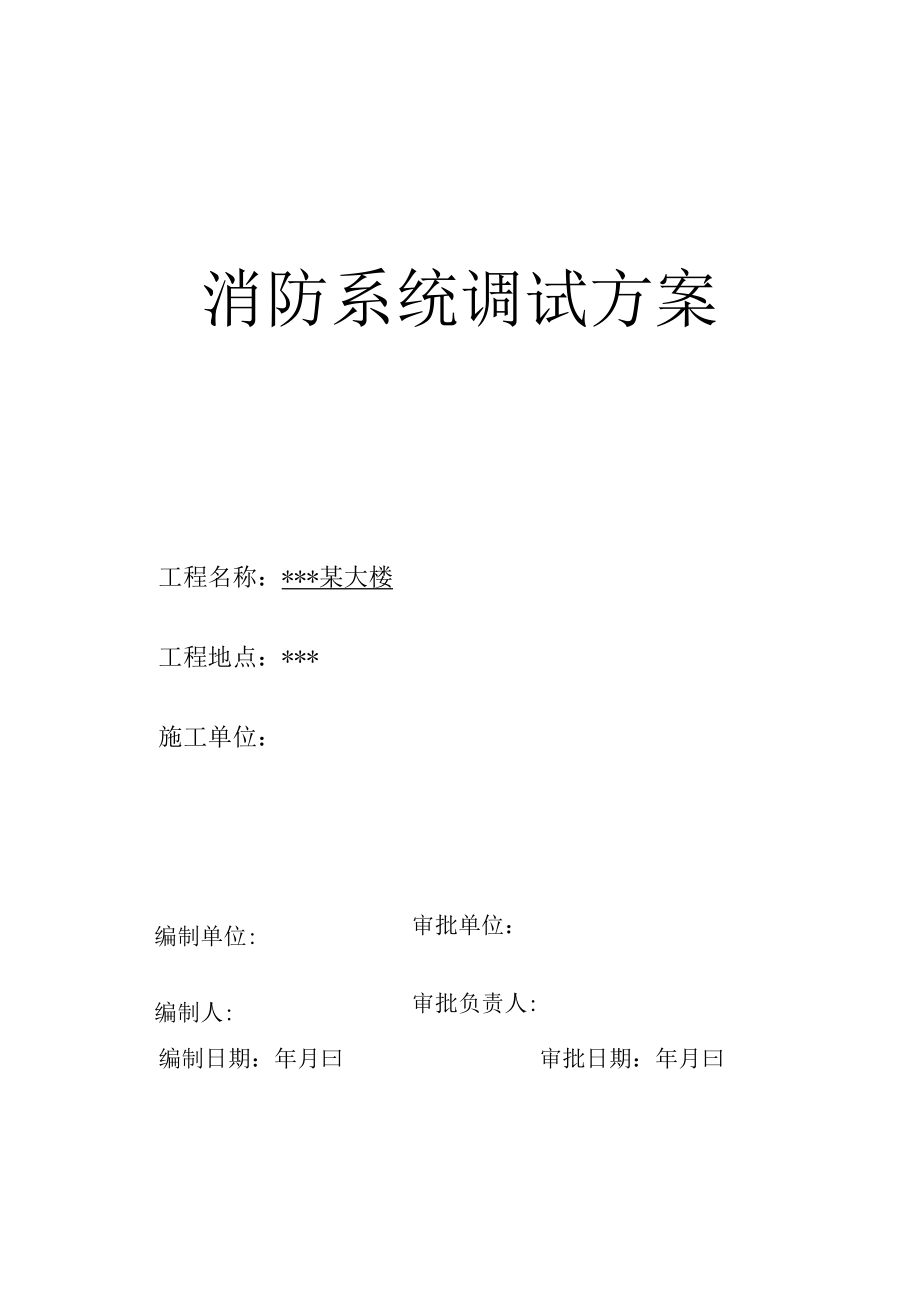

某大楼消防系统调试施工方案.docx_第1页
第1页 / 共21页

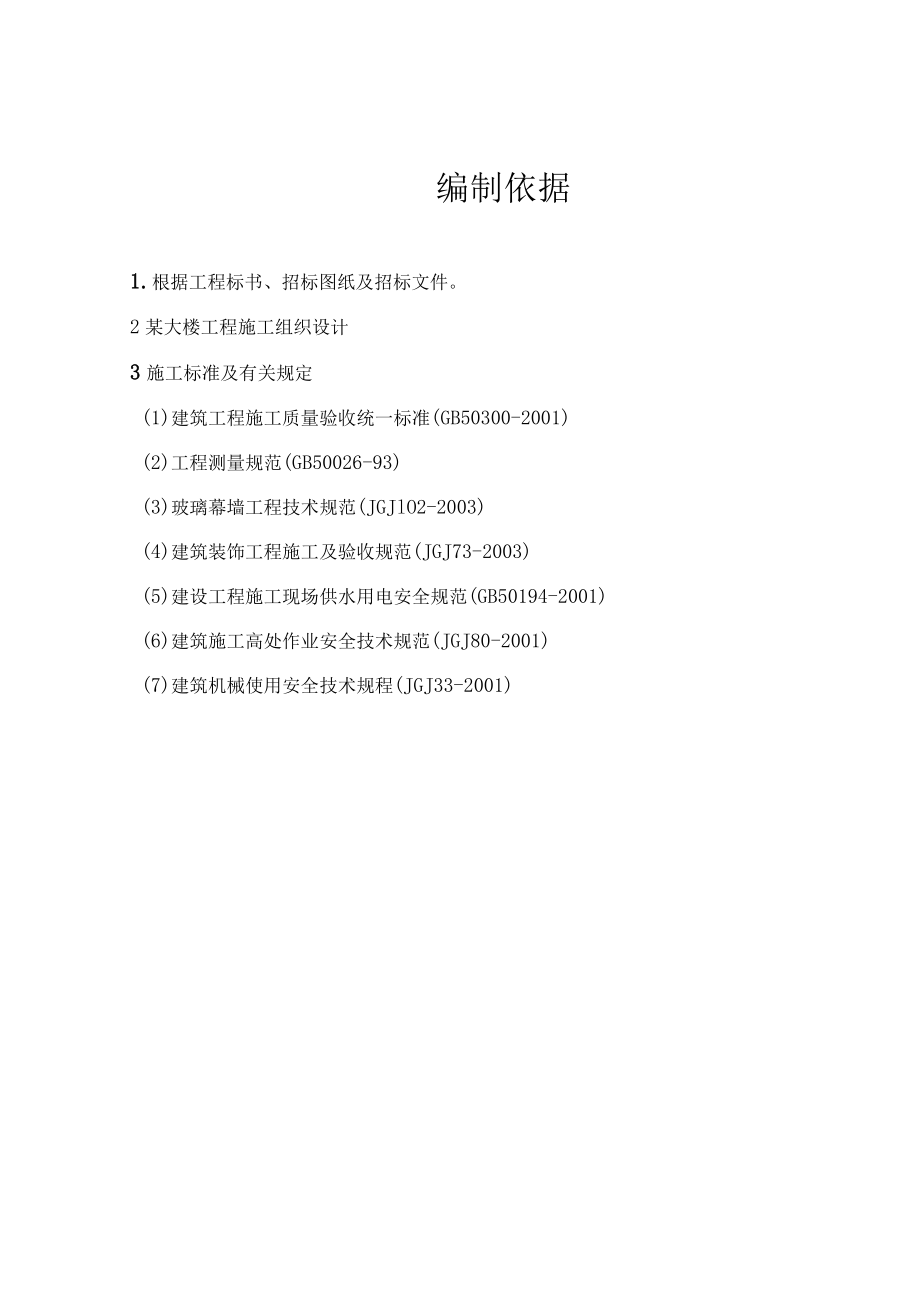

某大楼消防系统调试施工方案.docx_第2页
第2页 / 共21页

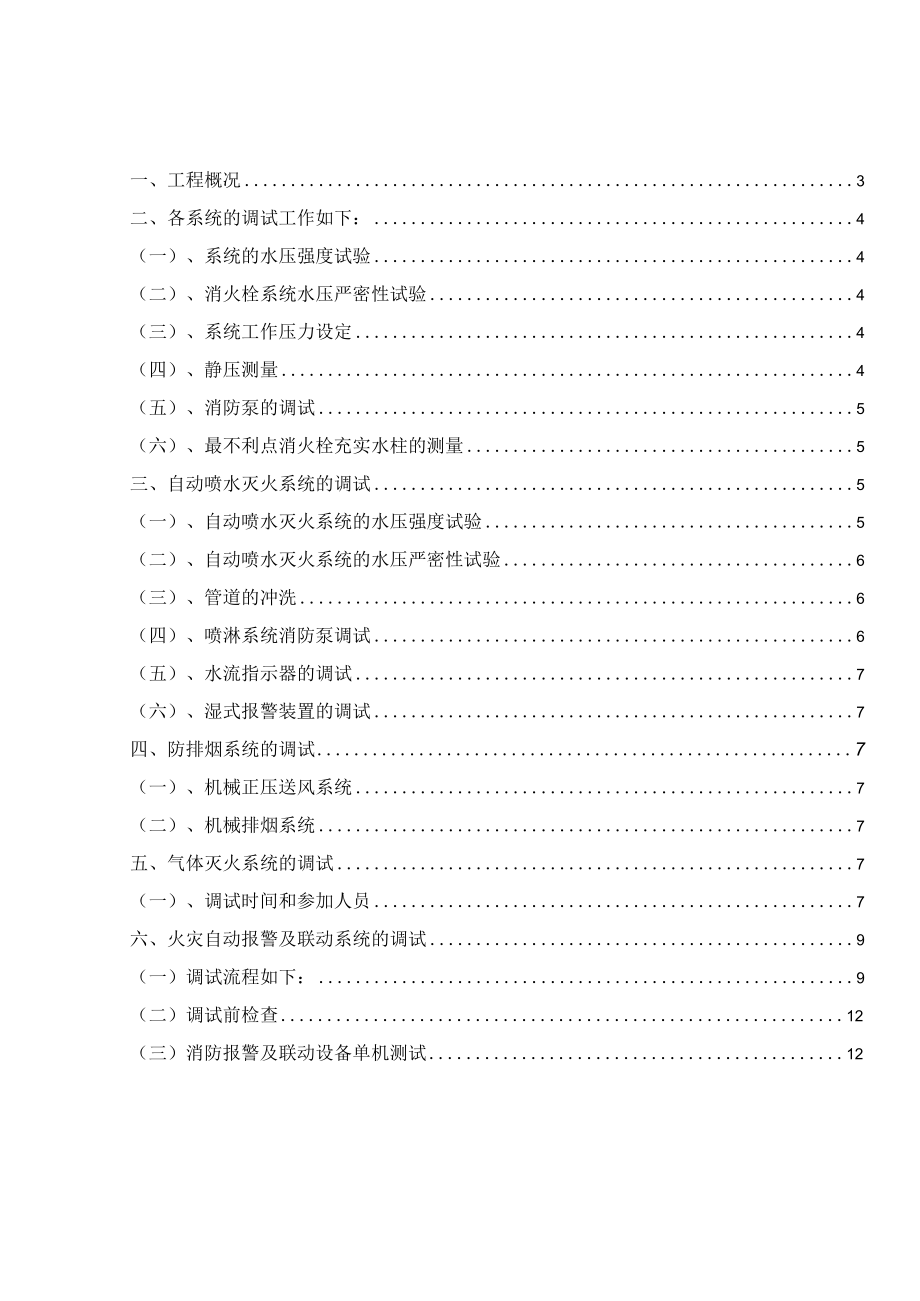

某大楼消防系统调试施工方案.docx_第3页
第3页 / 共21页
某大楼消防系统调试施工方案.docx_第4页
第4页 / 共21页
某大楼消防系统调试施工方案.docx_第5页
第5页 / 共21页
某大楼消防系统调试施工方案.docx_第6页
第6页 / 共21页
某大楼消防系统调试施工方案.docx_第7页
第7页 / 共21页
某大楼消防系统调试施工方案.docx_第8页
第8页 / 共21页
某大楼消防系统调试施工方案.docx_第9页
第9页 / 共21页
某大楼消防系统调试施工方案.docx_第10页
第10页 / 共21页
亲,该文档总共21页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《某大楼消防系统调试施工方案.docx》由会员分享,可在线阅读,更多相关《某大楼消防系统调试施工方案.docx(21页珍藏版)》请在第壹文秘上搜索。

1、消防系统调试方案工程名称:*某大楼工程地点:*施工单位:编制单位:编制人:审批单位:审批负责人:编制日期:年月曰审批日期:年月曰编制依据1.根据工程标书、招标图纸及招标文件。2某大楼工程施工组织设计3施工标准及有关规定(1)建筑工程施工质量验收统一标准(GB50300-2001)(2)工程测量规范(GB50026-93)(3)玻璃幕墙工程技术规范(JGJlO2-2003)(4)建筑装饰工程施工及验收规范(JGJ73-2003)(5)建设工程施工现场供水用电安全规范(GB50194-2001)(6)建筑施工高处作业安全技术规范(JGJ80-2001)(7)建筑机械使用安全技术规程(JGJ33-2

2、001)一、工程概况3二、各系统的调试工作如下:4(一)、系统的水压强度试验4(二)、消火栓系统水压严密性试验4(三)、系统工作压力设定4(四)、静压测量4(五)、消防泵的调试5(六)、最不利点消火栓充实水柱的测量5三、自动喷水灭火系统的调试5(一)、自动喷水灭火系统的水压强度试验5(二)、自动喷水灭火系统的水压严密性试验6(三)、管道的冲洗6(四)、喷淋系统消防泵调试6(五)、水流指示器的调试7(六)、湿式报警装置的调试7四、防排烟系统的调试7(一)、机械正压送风系统7(二)、机械排烟系统7五、气体灭火系统的调试7(一)、调试时间和参加人员7六、火灾自动报警及联动系统的调试9(一)调试流程如

3、下:9(二)调试前检查12(三)消防报警及联动设备单机测试12弱电(消防)系统调试方案一、工程概况本工程消防弱电系统的调试内容包括:火灾自动报警系统(控制器报警,受动报警),联动控制系统(消火栓、喷淋、送风及排烟、防火卷帘、电梯迫降,电流切换),消防事故广播,消防通信对讲等。本工程消防系统在首层消控中心。消控中心可以通过CRT上显示各区域的火灾报警及控制设备的状态。消防系统的调试是安装完成后即进入系统调试阶段,所谓的系统调试就是对已经安装完毕的各系统,按照国家消防有关规范要求调整有关组件和设施的参数,使其性能达到国家有关消防规范要求,保证火灾时有效发挥作用的工作过程。同时要熟悉消防有关的各相关

4、专业图纸,消防设备的技术资料及产品说明书;调试记录表格;明确和确定各项调试参数,在此基础上,我们从以下两个阶段入手:第一阶段,即各系统单独调试。各系统分别按照有关消防规范对各系统性能指标要求分别通过模拟火灾方式实际测量其系统参数直至达到规范要求为止;第二阶段,在各系统已经完成自身系统调试工作达到规范要求后,以自动报警联动系统为主线按照规范要求进行消防系统自动功能整体调试。从时间上讲也应是先完成第一阶段的内容再进行第二阶段工作,按照这样顺序第一阶段是各工种分别按照自己的专业进行工作,既不浪费劳动力也为第二阶段能顺利进行做好准备工作,使第二阶段的工作达到以电气专业为主进行联动关系调试,其他专业配合

5、。第二阶段的调试过程也是检验各系统第一阶段所达到的参数的稳定性的过程。调试所依据的主要规范如下:建筑电气工程施工质量验收规范GB50303-2002智能建筑工程质量验收规范GB50339-2003通风与空调工程施工质量验收规范GB50243-2002建筑给水排水及采暖工程施工质量验收规范GB50242-2002火灾自动报警系统施工及验收规范GB50166-92自动喷水灭火系统施工及验收规范GB50261-96气体灭火系统施工及验收规范GB50263-97压缩机、风机、泵安装工程施工及验收规范GB50275-98调试人员安排:调试组长调试人员施工班组工人15人拟投入的设备、仪表:试压泵6台烟雾发

6、生器2个压力表12只对讲机12台游标卡尺2只电吹风3个卷尺6只兆欧表3个秒表2只接地电阻测量仪1个数字万用表4只微压仪1只钳型电流表2只风速计2只二、各系统的调试工作如下:室内消火栓系统的调试消火栓系统调试时按照以下步骤进行。(一)、系统的水压强度试验消火栓系统在完成管道及组件安装后,应首先进行水压强度试验。水压强度试验的压力值应按照设计要求设定。水压强度试验的测试点应设在系统管网的最低点。对管网注水时,应将管网内的空气排净,并应缓慢升压,达到试验压力后稳压30min,观察管网应无泄漏和无变形,且压力降不应大于0.05MPao(二)、消火栓系统水压严密性试验消火栓系统在进行完水压强度试验后应进

7、行系统水压严密性试验。试验压力应为设计工作压力,稳压为24h,应无泄漏。(三)、系统工作压力设定消火栓系统在系统水压和严密性试验结束后,进行稳压设施的压力设定,稳压设施的稳压值应保证最不利点消火栓的静压力值满足设计要求。当设计无要求时最不利点消火栓的静压力应不小于0.2MPao(四)、静压测量当系统工作压力设定后,下一步是对室内消火栓系统内的消火栓栓口静水压力和消火栓栓口的出水压力进行测量。静水压力不应大于08MPa,出水压力不应大于0.5MPa0当测量结果大于以上数值时应增设减压装置(如减压阀、减压孔板等),使静水压力和出水压力满足要求。(五)、消防泵的调试上述调试工作结束后开始进行消防泵的

8、调试。在消防泵房内通过开闭有关阀门将消防泵出水和回水构成循环回路,保证试验时启动消防泵不会对消防管网造成超压。以上工作完成后,将消防泵控制装置转入到手动状态,通过消防泵控制装置的手动按钮启动主泵,用钳型电流表测量启动电流,用秒表记录水泵从启动到正常出水运行的时间,该时间不应大于5min,如果启动时间过长,应调节启动装置内的时间继电器,减少降压过程的时间。主泵运行后观察主泵控制装置上的启动信号灯是否正常,水泵运行时是否有周期性噪音发出,水泵基础连接是否牢固,通过转速仪测量实际转速是否与水泵额定转速一致,通过消防泵控制装置上的停止按钮停止消防泵。利用上述方法调试备用泵,并在主泵故障时备用泵应自动投

9、入。以上工作完成后,将消防泵控制装置转入到自动状态,利用短路线短接消防泵控制装置远程自动启动端子,分别启动主泵和备用泵,并用万能表测量消防泵控制装置消防泵运行信号远程输出端子是否有信号输出。对双电源自动切换装置实施自动切换,测量备用电源相序是否与主电源相序相同。利用备用电源切换时消防泵应在60s内投入正常运行。(六)、最不利点消火栓充实水柱的测量当消火栓系统的静压值经调整测量符合要求后,再下一步就是要进行最不利点消火栓充实水柱的测量。打开试验消火栓,接好水带、水枪,启动消防泵。当消火栓出水稳定后测量充实水柱长度是否满足下列要求:当建筑物高度不超过IoOm时充实水柱长度应不小于10m;应当指出,

10、这里所指的启动消防泵是指启动消火栓系统的主泵,同时自动关闭稳压装置。测量时水枪的上倾角应为45度。,当测量结果满足不了要求时应校核主泵的扬程,审核设计资料。如是泵的问题应更换主泵并重新按照上述要求进行测量直到满足要求。三、自动喷水灭火系统的调试自动喷水灭火系统在管网安装完毕后应按照顺序进行水压强度试验、严密性试验和冲洗管网。(一)、自动喷水灭火系统的水压强度试验自动喷水灭火系统在进行水压强度试验前应对不能参与试压的设备、仪表、阀门及附件进行隔离或拆除。对于加设临时盲板应准确,盲板的数量、位置应确定,以便试验结束后拆除。水压强度试验压力同消火栓系统相同,具体做法如下:系统在完成管道及组件安装后,

11、应首先进行水压强度试验。水压强度试验的压力值应按照设计要求设定。水压强度试验的测试点应设在系统管网的最低点。对管网注水时,应将管网内的空气排净,并应缓慢升压,达到试验压力后稳压30min,观察管网应无泄漏和无变形,且压力降不应大于0.05MPao(二)、自动喷水灭火系统的水压严密性试验自动喷水灭火系统在进行完水压强度试验后应进行系统水压严密性试验。试验压力应为设计工作压力,稳压24h,应无泄漏。(三)、管道的冲洗管道冲洗应在试压合格后分段进行。冲洗的顺序应先室外,后室内;先地下,后地上;室内部分的冲洗应按照配水干管、配水管、配水支管的顺序进行。管网冲洗前应对系统的仪表采取保护措施。止回阀和报警

12、阀等应拆除,冲洗工作结束后应及时复位。管网冲洗用水应为生活用水,水流速度不宜小于3ms,流量不宜小于表81所列数据。当现场冲洗流量不能满足要求时,应按系统设计流量进行冲洗,或采用水压气动冲洗法进行冲洗。管网冲洗应连续进行,当出口处水的颜色、透明度与人口处水的颜色一致时,冲洗方可结束。冲洗水流量表81管道公称直径(mm)25020015012510080655040冲洗流量(Ls)15498583825151064(四)、喷淋系统消防泵调试自动喷水灭火系统上述调试工作结束后开始进行消防泵的调试。1.喷淋泵的手动启停试验(1)首先,在消防泵房内通过开闭阀门将喷淋泵出水和回水构成循环回路,保证试验时

13、启动喷淋泵不会对管网造成超压。(2)以上工作完成后,将喷淋泵控制装置投入到手动状态,通过喷淋泵控制装置手动按钮启动主泵,通过钳型电流表测量启动电流,通过秒表记录水泵从启动到正常出水运行的时间,该时间不应大于5min(3)主泵运行后观察主泵控制装置上的启动信号灯是否正常,水泵运行时是否有周期性噪音发出,水泵基础连接是否牢固,通过转速仪测量实际转速是否与水泵额定转速一致,通过喷淋泵控制装置上的停止按钮停止消防泵。(4)利用上述方法调试备用泵。2 .备用泵自动投入试验将喷淋泵控制装置内启动主泵的接触器的主触头电源摘除,启动主泵,观察主泵启动失败后备用泵是否自动投入启动直至正常运行。3 .喷淋泵自动启

14、动实验以上工作完成后,将消防泵控制装置投入到自动状态,利用短路线短接喷淋泵控制装置远程自动启动连接端子,分别启动主泵和备用泵并用万能表测量消防泵控制装置消防泵运行信号远程输出端子是否有信号输出。4 .备用电源切换试验主泵运行时切断主电源,观察备用电源自动投入时,喷淋泵应在1.5min内投入正常运行。(五)、水流指示器的调试启动自动喷水灭火系统的末端试水装置,通过万能表测量水流指示器输出信号端子,利用秒表测量在末端试水装置放水后590s内水流指示器是否发出动作信号。如发不出动作信号,则应从新调整水流指示器的浆叶是否打开,方向是否正确,微动开关是否连接可靠,与联动机构接触是否可靠。调试工作期间系统

15、稳压装置应正常工作。(六)、湿式报警装置的调试湿式报警装置在系统充水结束后,阀前压力表和阀后压力表的读数应相等,表明水源压力正常,管网无漏损。打开试警铃阀观察水力警铃应在5-9OS内发出报警声音。用万能表测量压力开关是否有信号输出,用声压计在距离水力警铃3m处(水力警铃喷嘴处压力不小于0.05MPa时)。其警铃声强度应不小于70dB。四、防排烟系统的调试在本工程中防排烟系统的调试分为正压机械送风系统的调试和机械排烟系统的调试。(一)、机械正压送风系统机械正压送风系统主要是设置在封闭楼梯间和电梯前室。机械正压送风系统的调试主要是正压送风机的启停和余压值的测量。首先检查风道是否畅通及有无漏风,然后把正压送风口手动打开,观察机械部分打开是否顺畅,有无卡堵现象(电气自动开启可在联动调试时进行)。在风机室手动启动风机,利用微压仪测量余压值,防烟楼梯间余压值应为4050Pa,前室、合
