《某高速线材工程机电设备安装施工组织设计.docx》由会员分享,可在线阅读,更多相关《某高速线材工程机电设备安装施工组织设计.docx(3页珍藏版)》请在第壹文秘上搜索。

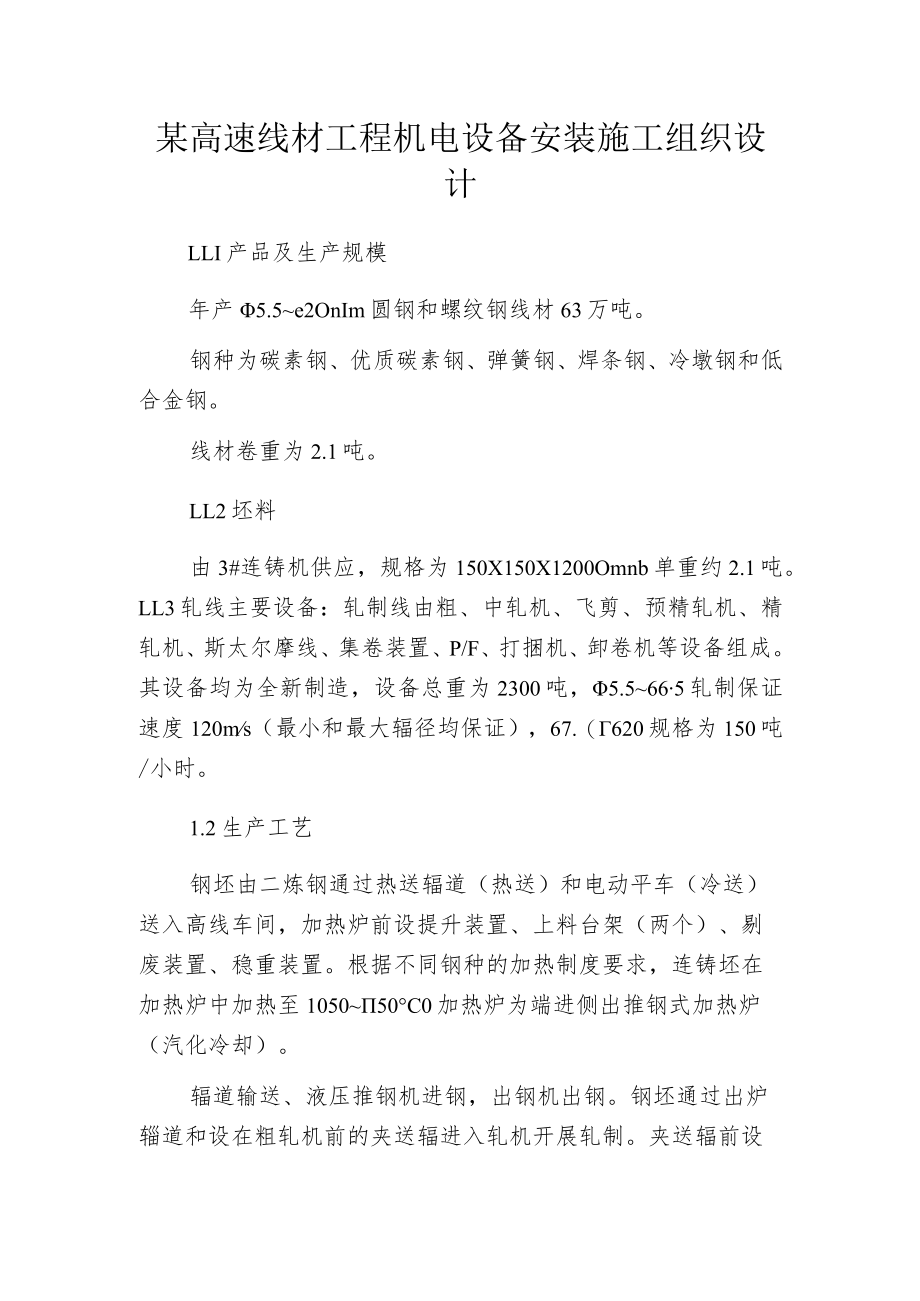

1、某高速线材工程机电设备安装施工组织设计LLI产品及生产规模年产5.5e2OnIm圆钢和螺纹钢线材63万吨。钢种为碳素钢、优质碳素钢、弹簧钢、焊条钢、冷墩钢和低合金钢。线材卷重为2.1吨。LL2坯料由3#连铸机供应,规格为150X150X1200Omnb单重约2.1吨。LL3轧线主要设备:轧制线由粗、中轧机、飞剪、预精轧机、精轧机、斯太尔摩线、集卷装置、P/F、打捆机、卸卷机等设备组成。其设备均为全新制造,设备总重为2300吨,5.5665轧制保证速度120ms(最小和最大辐径均保证),67.(620规格为150吨/小时。1.2生产工艺钢坯由二炼钢通过热送辐道(热送)和电动平车(冷送)送入高线车

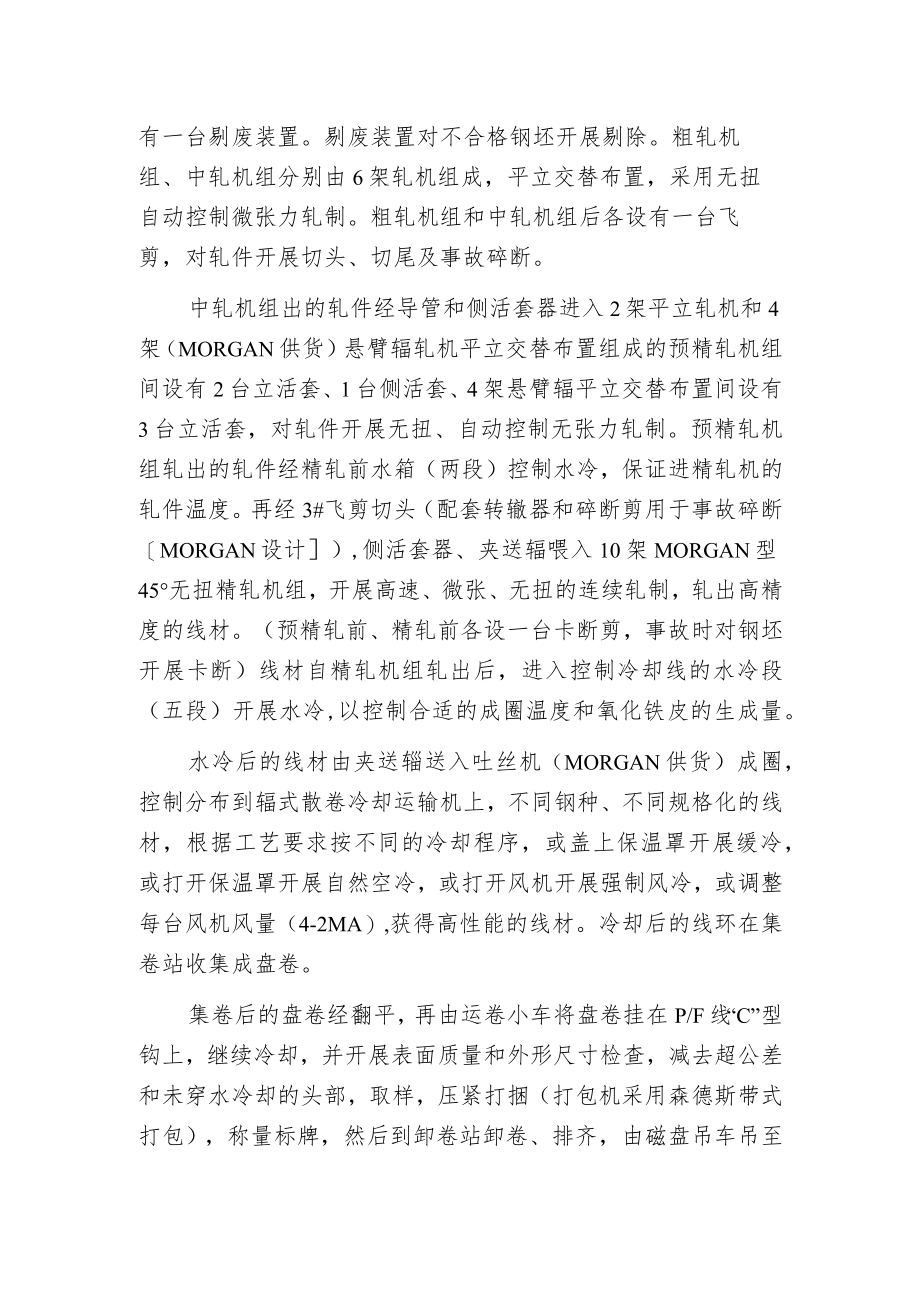

2、间,加热炉前设提升装置、上料台架(两个)、剔废装置、稳重装置。根据不同钢种的加热制度要求,连铸坯在加热炉中加热至105050C0加热炉为端进侧出推钢式加热炉(汽化冷却)。辐道输送、液压推钢机进钢,出钢机出钢。钢坯通过出炉辎道和设在粗轧机前的夹送辐进入轧机开展轧制。夹送辐前设有一台剔废装置。剔废装置对不合格钢坯开展剔除。粗轧机组、中轧机组分别由6架轧机组成,平立交替布置,采用无扭自动控制微张力轧制。粗轧机组和中轧机组后各设有一台飞剪,对轧件开展切头、切尾及事故碎断。中轧机组出的轧件经导管和侧活套器进入2架平立轧机和4架(MORGAN供货)悬臂辐轧机平立交替布置组成的预精轧机组间设有2台立活套、1

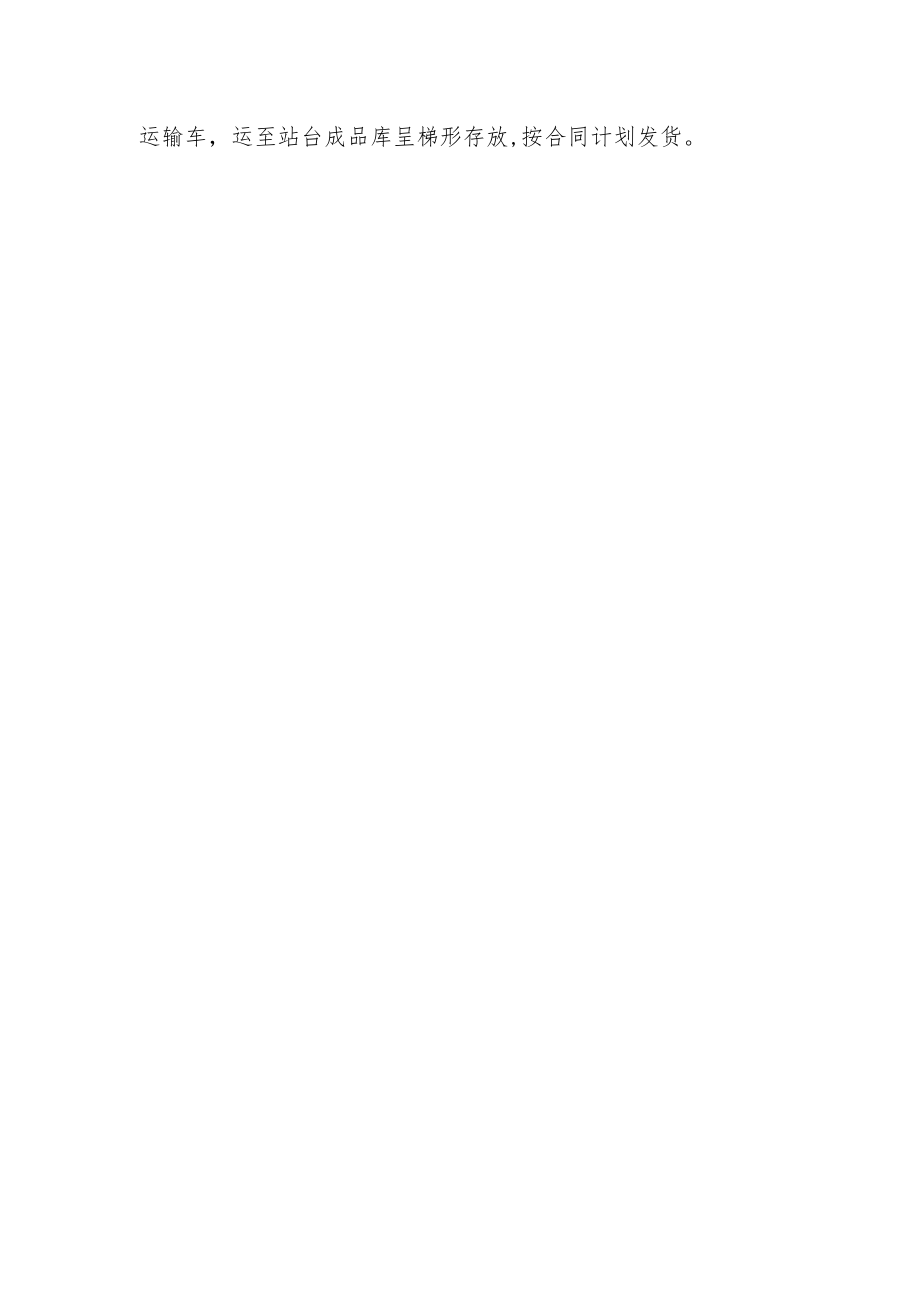

3、台侧活套、4架悬臂辐平立交替布置间设有3台立活套,对轧件开展无扭、自动控制无张力轧制。预精轧机组轧出的轧件经精轧前水箱(两段)控制水冷,保证进精轧机的轧件温度。再经3#飞剪切头(配套转辙器和碎断剪用于事故碎断MORGAN设计),侧活套器、夹送辐喂入10架MORGAN型45无扭精轧机组,开展高速、微张、无扭的连续轧制,轧出高精度的线材。(预精轧前、精轧前各设一台卡断剪,事故时对钢坯开展卡断)线材自精轧机组轧出后,进入控制冷却线的水冷段(五段)开展水冷,以控制合适的成圈温度和氧化铁皮的生成量。水冷后的线材由夹送辎送入吐丝机(MORGAN供货)成圈,控制分布到辐式散卷冷却运输机上,不同钢种、不同规格化的线材,根据工艺要求按不同的冷却程序,或盖上保温罩开展缓冷,或打开保温罩开展自然空冷,或打开风机开展强制风冷,或调整每台风机风量(4-2MA),获得高性能的线材。冷却后的线环在集卷站收集成盘卷。集卷后的盘卷经翻平,再由运卷小车将盘卷挂在P/F线“C”型钩上,继续冷却,并开展表面质量和外形尺寸检查,减去超公差和未穿水冷却的头部,取样,压紧打捆(打包机采用森德斯带式打包),称量标牌,然后到卸卷站卸卷、排齐,由磁盘吊车吊至运输车,运至站台成品库呈梯形存放,按合同计划发货。
