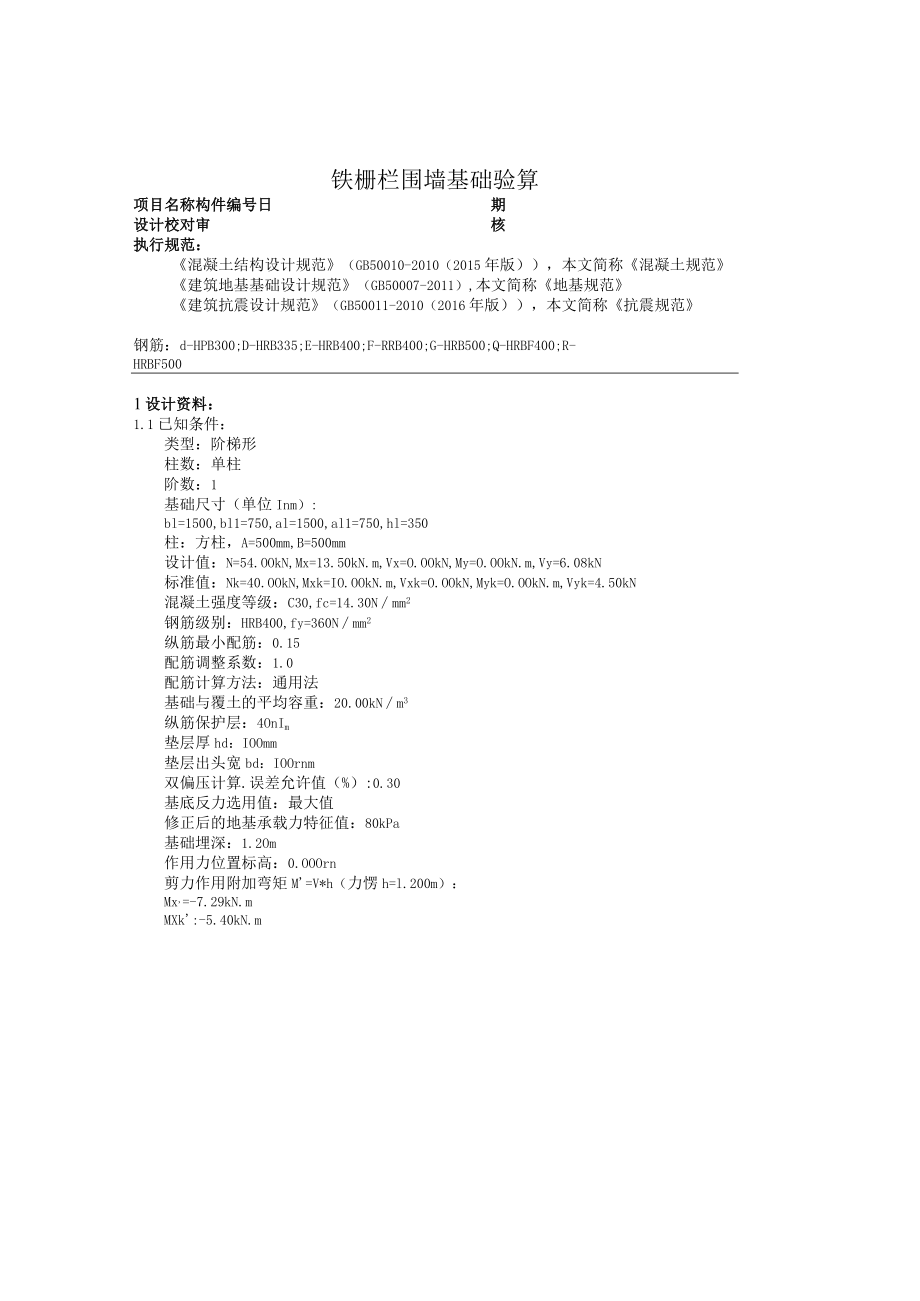

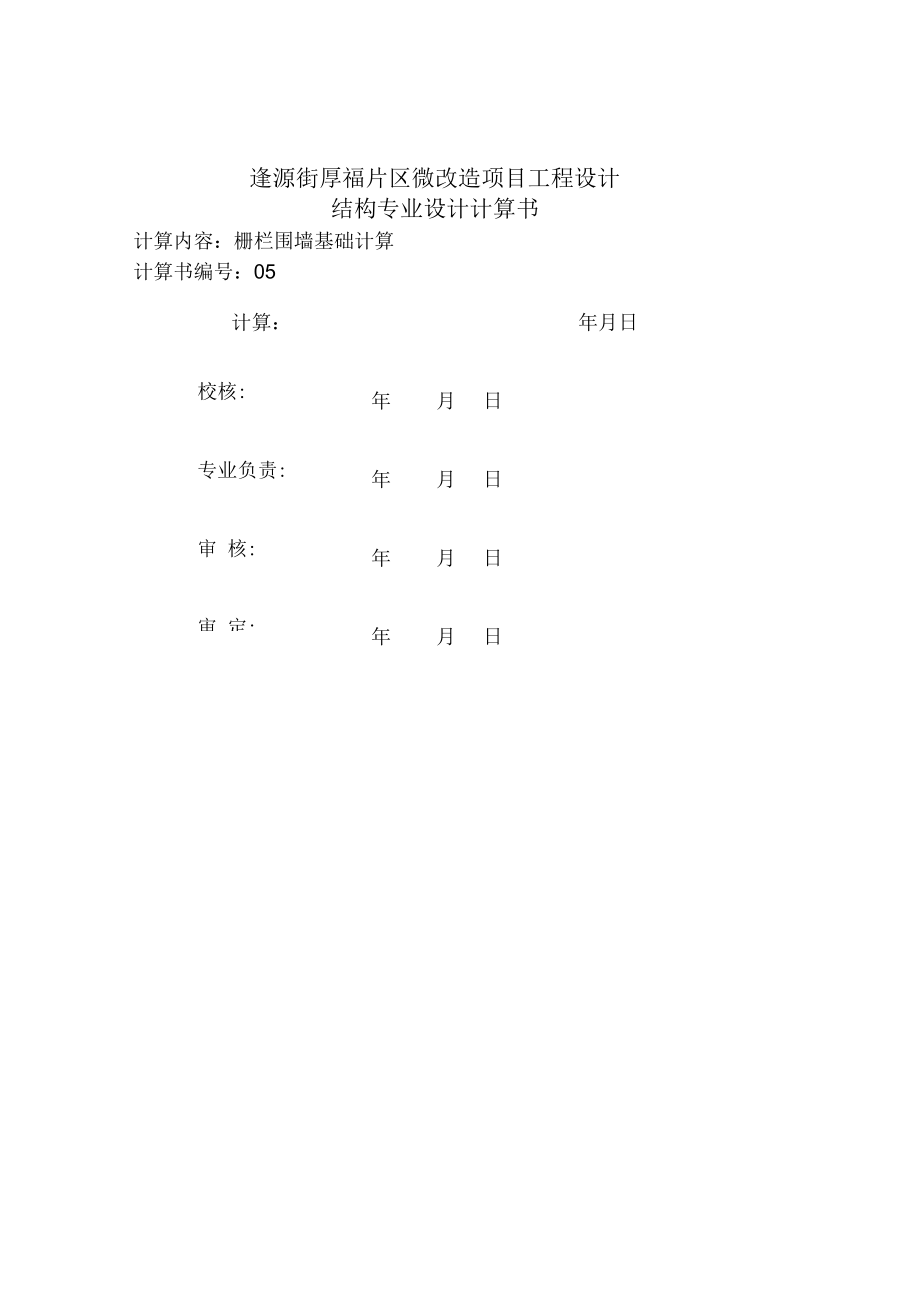

1、校核:专业负责:审 核:审 定:逢源街厚福片区微改造项目工程设计结构专业设计计算书计算内容：栅栏围墙基础计算计算书编号：05计算：年月日年月日年月日年月日年月日铁栅栏围墙基础验算项目名称构件编号日期设计校对审核执行规范：混凝土结构设计规范（GB50010-2010（2015年版），本文简称混凝土规范建筑地基基础设计规范（GB50007-2011）,本文简称地基规范建筑抗震设计规范（GB50011-2010（2016年版），本文简称抗震规范钢筋：d-HPB300;D-HRB335;E-HRB400;F-RRB400;G-HRB500;Q-HRBF400;R-HRBF5001设计资料：1.1已知条
2、件：类型：阶梯形柱数：单柱阶数：1基础尺寸（单位Inm）:bl=1500,bl1=750,al=1500,al1=750,hl=350柱：方柱，A=500mm,B=500mm设计值：N=54.OOkN,Mx=13.50kN.m,Vx=O.OOkN,My=O.OOkN.m,Vy=6.08kN标准值：Nk=40.OOkN,Mxk=IO.OOkN.m,Vxk=O.OOkN,Myk=O.OOkN.m,Vyk=4.50kN混凝土强度等级：C30,fc=14.30Nmm2钢筋级别：HRB400,fy=360Nmm2纵筋最小配筋：0.15配筋调整系数：1.0配筋计算方法：通用法基础与覆土的平均容重：20.0

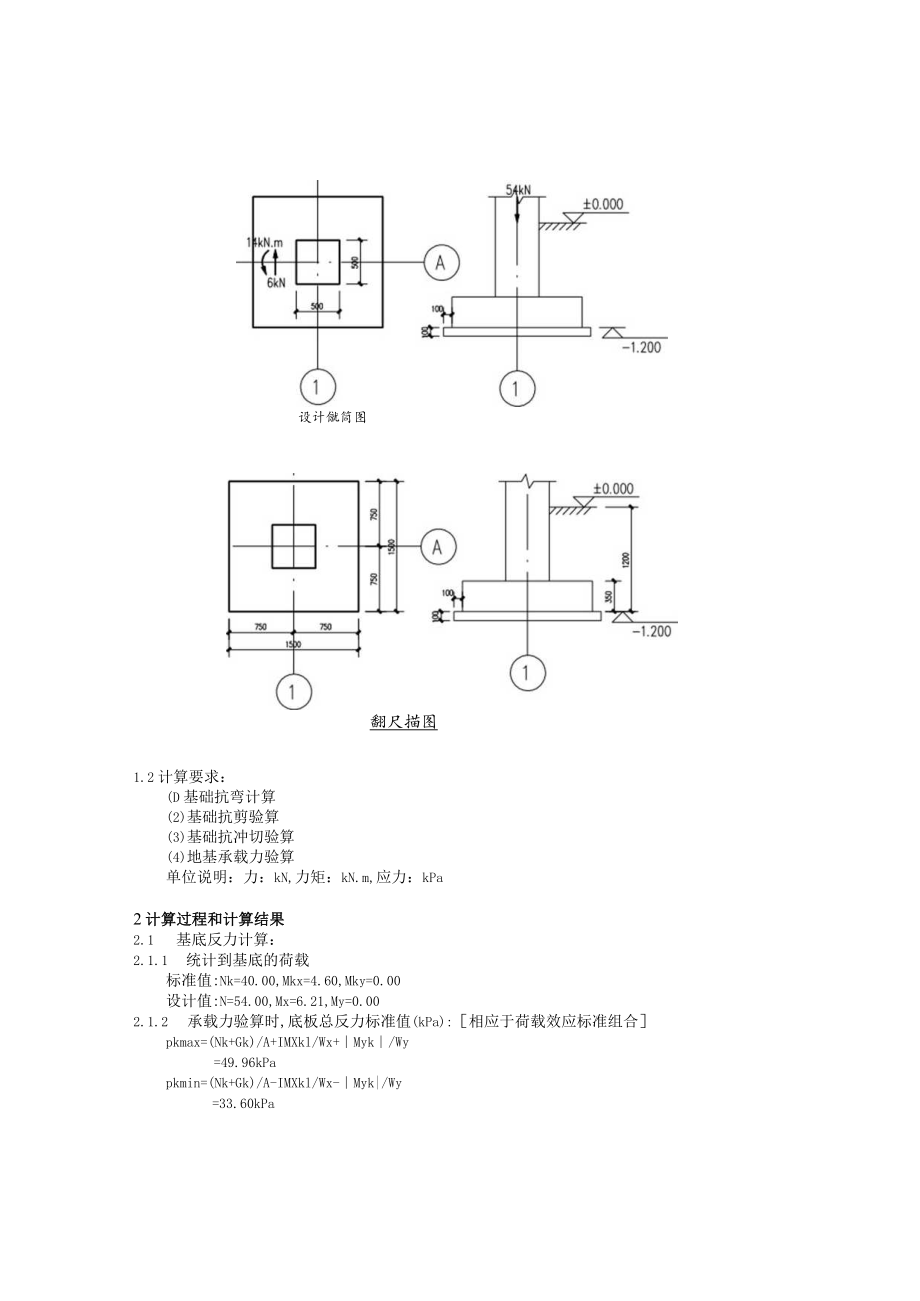

3、0kNm3纵筋保护层：4OnIm垫层厚hd：IOOmm垫层出头宽bd：IOOrnm双偏压计算.误差允许值（%）:0.30基底反力选用值：最大值修正后的地基承载力特征值：80kPa基础埋深：1.2Om作用力位置标高：0.OOOrn剪力作用附加弯矩M=V*h（力愣h=l.200m）：Mx,=-7.29kN.mMXk:-5.40kN.m设计僦筒图翻尺描图1.2计算要求：(D基础抗弯计算(2)基础抗剪验算(3)基础抗冲切验算(4)地基承载力验算单位说明：力：kN,力矩：kN.m,应力：kPa2计算过程和计算结果2.1 基底反力计算：2.1.1 统计到基底的荷载标准值:Nk=40.00,Mkx=4.60
4、,Mky=0.00设计值:N=54.00,Mx=6.21,My=0.002.1.2 承载力验算时,底板总反力标准值(kPa):相应于荷载效应标准组合pkmax=(Nk+Gk)/A+IMXkl/Wx+Myk/Wy=49.96kPapkmin=(Nk+Gk)/A-IMXkl/Wx-Myk|/Wy=33.60kPapk=(Nk+Gk)=41.78kPa各角点反力pl=49.96kPa,p2=49.96kPa,p3=33.60kPa,p4=33.60kPa2. 1.3强度计算时,底板净反力设计值(kPa):相应于荷载效应基本组合pmax=N/A+Mx/Wx+My/Wy=35.04kPapmin=N/A
5、-Mx/Wx-My/Wy=12.96kPap=N/A=24.00kPa各角点反力pl=35.04kPa,p2=35.04kPa,p3=12.96kPa,p4=12.96kPa2.2地基承载力验算：pk=41.78fa=80.OOkPa,满足PknlaX=49.961.2*fa=96.OOkPa,满足2.3 基础抗剪验算：抗剪验算公式VCO.7*hs*ft*c地基规范第&2.9条(剪力V根据净反力的最大值计算)下右上左第1阶(h=305mm,剪切荷载(kN)BhB=26.281.000)26.2815.2426.28抗剪切力（kN）457.96457.96457.96抗剪满足.基础抗冲切验算：抗
6、冲切验算公式F=0.7*hp*ft*Aq地基规范第8.2.8条（冲切力FI根据净反力的最大值计算）下右上左第1阶（h=350mm,h=305mm,BhP=1.000）冲切荷教（kN）8.928.924.03457.968.92抗冲切力（kN）245.77245.77245.77245.77抗冲切满足.2.5 基础受弯计算：弯矩计算公式M=FXd其中，F一.应截面地基净反力合力（根据净反力的最大值计算）；d质心到验算截面的距离。根据地基规范第8.2.1条，扩展基础受力钢筋最小配筋率不应小于0.15%第邛介（kN.m）:M下=5.11,M右=5.11,M=2.96,M左=5.U,ho=3O5un计算AS（m7m）:AS下=525（构造），AS右=525（构造），AS上=525（构造），AS左=525（构造）配筋率p：P下=OJ50%,P右=0.150鼠P上二0.150%,P左=0.150%基础板底构造配筋（最小配筋率0.15%）.2.6 底板配筋：X向实配E12200（565mm2/m）?As=525mm7mY向实配E12200（565mm2/m）2As=525mm7m3配筋简图【理正结构设计工具箱软件7.5计算日期:2019-09-0514:35:41
