1、一、格栅池及提升泵站1）格栅池格栅池土建按远期规模20000m3d的水量，变化系数取Kz=1.49进行设计。* 功能去除污水中较粗大的漂浮物（如树叶、杂草、木块、废塑料等），保护水泵的正常工作，以防在后续的处理构筑物中沉积和堵塞管道，减少机械磨损。* 格栅选型机械格栅按驱动方式分为臂式、链式、钢索牵引式和齿条式。本工程推荐采用齿式格栅除污机。由尼龙或不锈钢制成的耙齿按一定的排列次序装配在链条轴上形成封闭式的环形耙齿链，整个耙齿链在传动链轮的驱动下自下而上作连续循环运动，将截留在耙齿上的固体悬浮物从污水中输送到地面或平台上方，并在耙齿旋转啮合的过程中将物料清除。* 设计参数格栅设计规模：旱季平均
2、流量1.0万d,最大流量1.59万m3d（同时可满足服务范围合流制，截流倍数no=LO的工况）栅前水深：0.80m栅条间隙：b=25mm和b=5mm过栅流速：V=O.6m/s格栅安装倾角：70最大过栅水头损失：h=0.15m* 土建尺寸本工程设1座格栅渠，内分2组，单组平面尺寸：BxL=9.9m1.4m,深9.00m,钢筋碎结构。*主要附属设备： 回转前耙式机械粗格栅:B=1400mm,H=9000mm,e=25mm,N=1.5kw,1台； 回转耙齿式机械细格栅：B=1400mm,H=9000mm,e=5mm,N=1.5kw,1台； 矩形铸铁镶铜闸门：SFZ-IOOO,2套； 圆形铸铁镶铜闸门

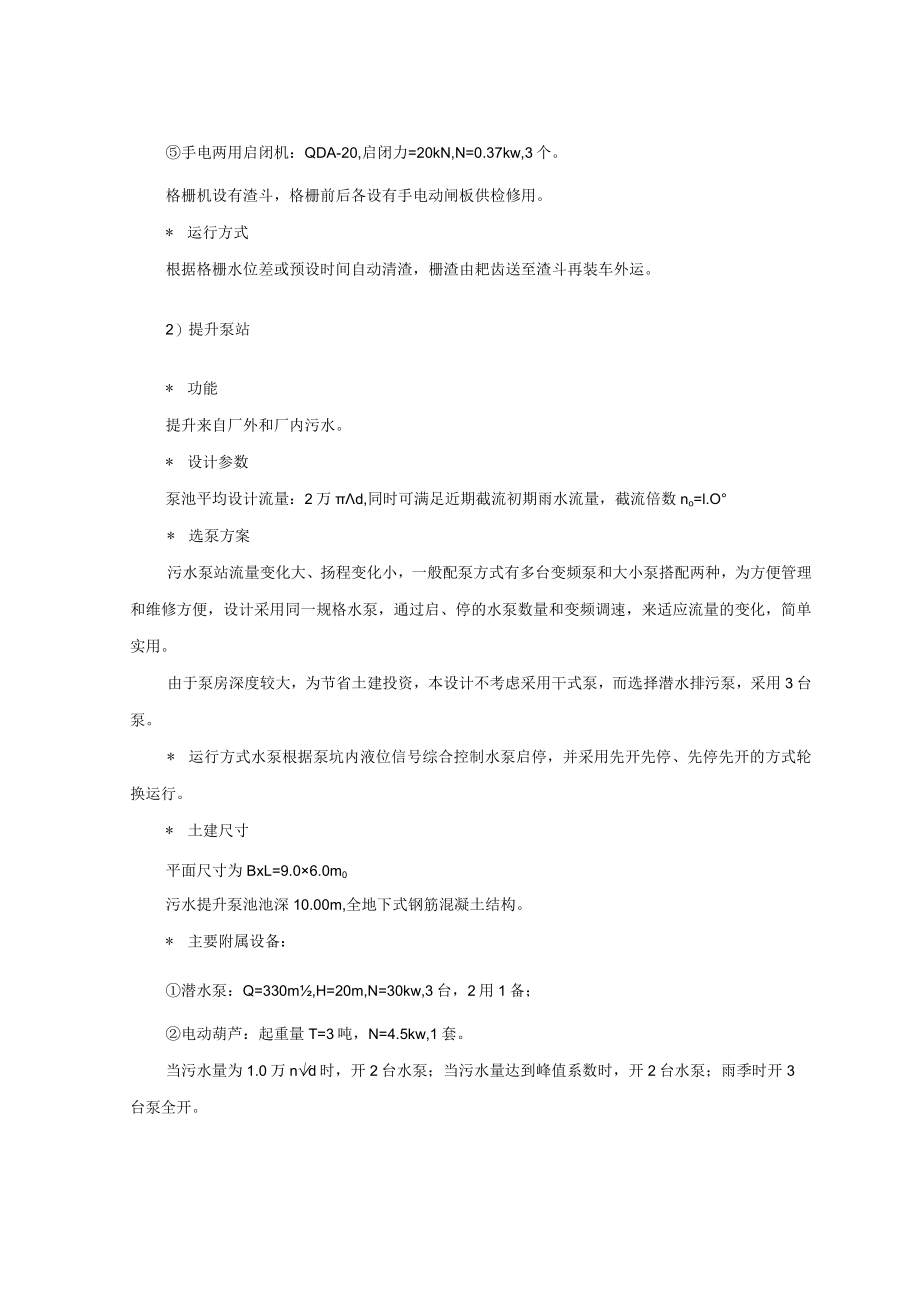

3、：SYZ-IOOO,1套;手电两用启闭机：QDA-20,启闭力=20kN,N=0.37kw,3个。格栅机设有渣斗，格栅前后各设有手电动闸板供检修用。* 运行方式根据格栅水位差或预设时间自动清渣，栅渣由耙齿送至渣斗再装车外运。2）提升泵站* 功能提升来自厂外和厂内污水。* 设计参数泵池平均设计流量：2万d,同时可满足近期截流初期雨水流量，截流倍数no=l.O* 选泵方案污水泵站流量变化大、扬程变化小，一般配泵方式有多台变频泵和大小泵搭配两种，为方便管理和维修方便，设计采用同一规格水泵，通过启、停的水泵数量和变频调速，来适应流量的变化，简单实用。由于泵房深度较大，为节省土建投资，本设计不考虑采用干式泵，而选择潜水排污泵，采用3台泵。* 运行方式水泵根据泵坑内液位信号综合控制水泵启停，并采用先开先停、先停先开的方式轮换运行。* 土建尺寸平面尺寸为BxL=9.06.0m0污水提升泵池池深10.00m,全地下式钢筋混凝土结构。* 主要附属设备：潜水泵：Q=330m,H=20m,N=30kw,3台，2用1备；电动葫芦：起重量T=3吨，N=4.5kw,1套。当污水量为1.0万nd时，开2台水泵；当污水量达到峰值系数时，开2台水泵；雨季时开3台泵全开。
